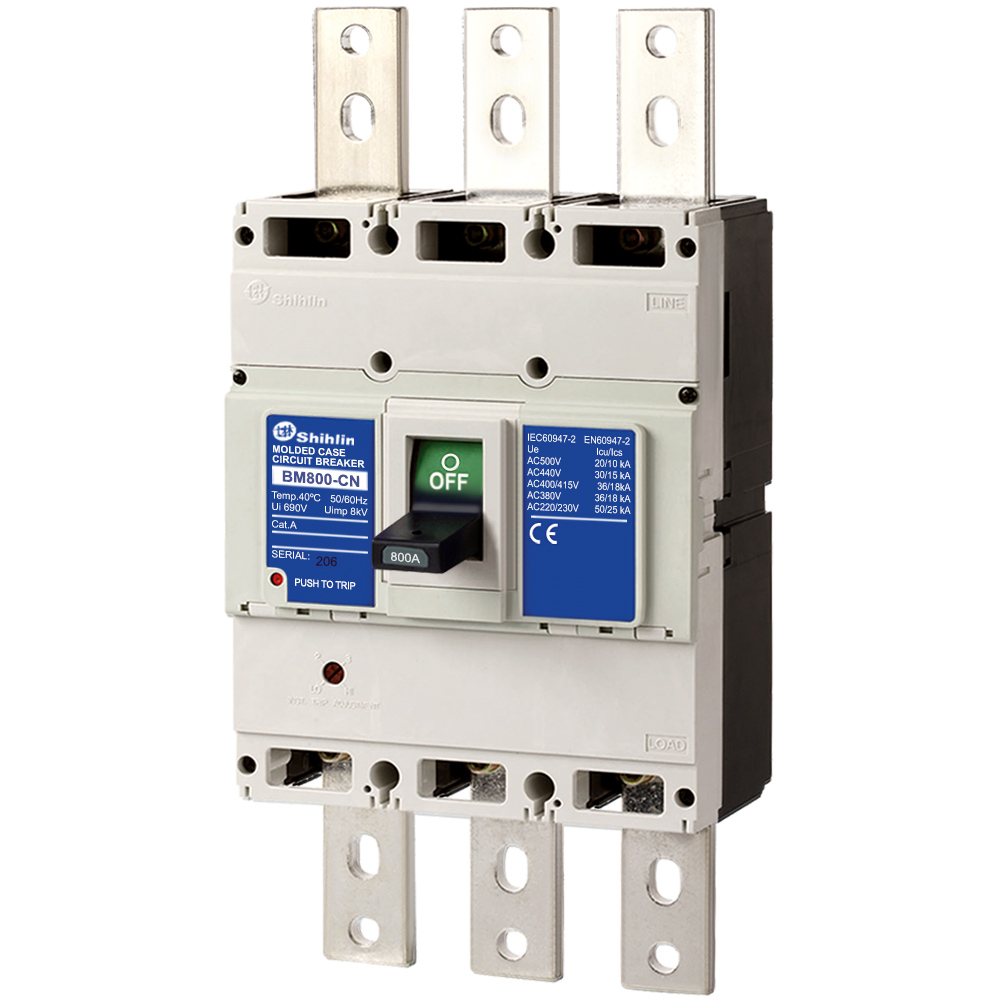

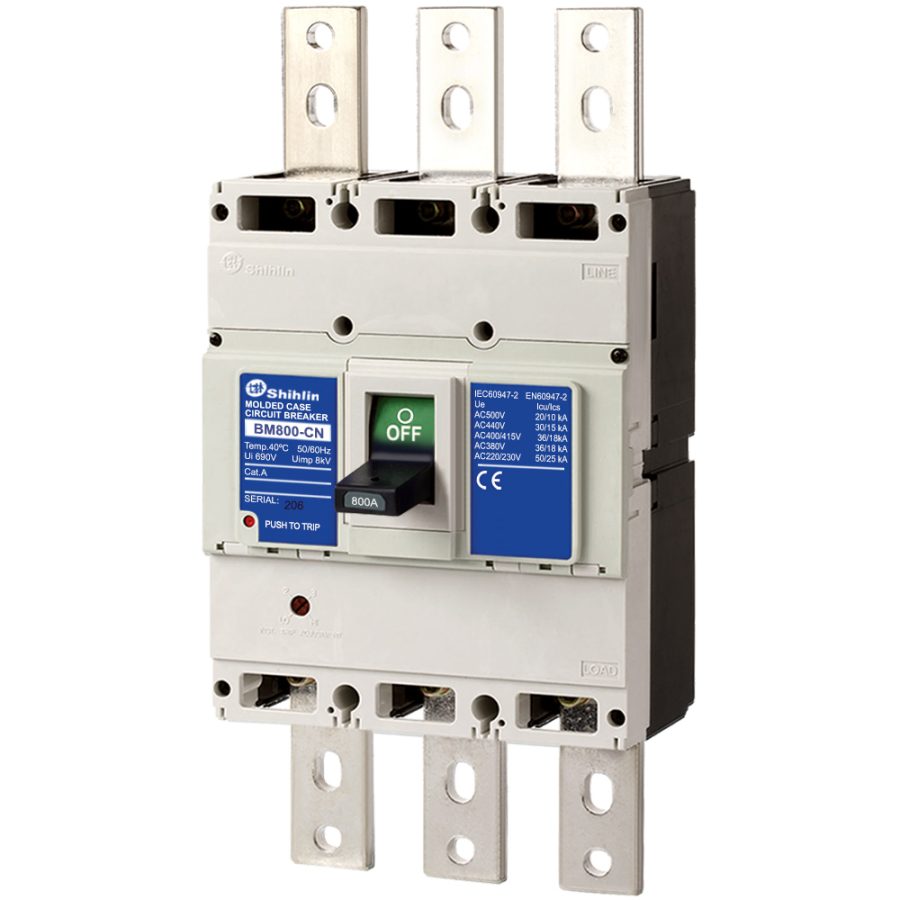

MCCB BM800-CN 3P 800A 35kA Shihlin

MCCB BM800-CN 3P 800A 35kA Shihlin là aptomat khối 3 pha có dòng điện định mức 800A, được thiết kế để bảo vệ hệ thống điện trước các sự cố quá tải và ngắn mạch. Sản phẩm sở hữu khung 800AF, điện áp cách điện định mức 690VAC, khả năng cắt ngắn mạch 35kA tại AC 380/415V và 50kA tại AC 220/240V, phù hợp với nhiều hệ thống phân phối điện hạ thế trong nhà máy và công trình công nghiệp.

Với thiết kế chắc chắn, bộ trip nhiệt – từ, khả năng kết nối thanh cái Busbar và đáp ứng các tiêu chuẩn kỹ thuật quốc tế, MCCB BM800-CN là lựa chọn đáng cân nhắc cho các tủ điện tổng, bảng điều khiển và hệ thống phân phối điện có dòng tải lớn.

Tổng quan về MCCB BM800-CN 3P 800A 35kA

MCCB BM800-CN thuộc dòng cầu dao dạng khối của Shihlin, thương hiệu có xuất xứ Đài Loan. Thiết bị có mã hàng BM800CN3P800A, cấu hình 3 cực và dòng điện định mức 800A tại nhiệt độ môi trường 40°C.

MCCB, viết tắt của Moulded Case Circuit Breaker, là thiết bị đóng cắt và bảo vệ mạch điện. Khi hệ thống xuất hiện tình trạng dòng điện vượt quá giới hạn cho phép hoặc xảy ra ngắn mạch, MCCB có nhiệm vụ ngắt mạch nhằm hạn chế ảnh hưởng của sự cố đến dây dẫn, thiết bị và hệ thống phía sau.

Với dòng định mức lên đến 800A, BM800-CN hướng đến các ứng dụng có tải tương đối lớn, đặc biệt là hệ thống phân phối điện công nghiệp, tủ điện tổng và mạng điện hạ thế.

Thông số kỹ thuật MCCB BM800-CN 3P 800A

Các thông số chính của sản phẩm gồm:

• Model: BM800-CN 3P 800A
• Mã hàng: BM800CN3P800A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 800AF
• Số cực: 3P
• Dòng điện định mức (In): 800A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 35kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 50kA
• Ics: 50% Icu
• Bộ Trip: Cố định nhiệt, điều chỉnh từ tính
• Kiểu kết nối: Thanh cái Busbar
• Kích thước: 210 x 275 x 103 mm
• Trọng lượng: Khoảng 10,5 kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Các thông số trên giúp kỹ sư và đơn vị thi công có cơ sở đối chiếu MCCB với yêu cầu thực tế của hệ thống trước khi lựa chọn.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB Shihlin BM800-CN 800A là bảo vệ hệ thống khi xuất hiện dòng điện bất thường.

Thiết bị được trang bị bộ trip kết hợp chức năng nhiệt và từ tính. Cơ chế bảo vệ nhiệt hỗ trợ xử lý tình trạng quá tải kéo dài, trong khi cơ chế từ tính phản ứng với dòng điện sự cố lớn như ngắn mạch.

Nhờ đó, MCCB có thể chủ động ngắt nguồn điện khi điều kiện vận hành vượt quá giới hạn thiết kế, góp phần hạn chế hư hỏng cho dây dẫn, thiết bị đóng cắt và các tải điện phía sau.

Đây là yếu tố đặc biệt quan trọng trong hệ thống điện công nghiệp, nơi sự cố tại một nhánh phân phối có thể ảnh hưởng đến nhiều máy móc và dây chuyền sản xuất.

Khả năng cắt ngắn mạch lên đến 50kA

BM800-CN có khả năng cắt ngắn mạch 35kA tại điện áp AC 380/415V. Khi sử dụng ở AC 220/240V, khả năng cắt ngắn mạch đạt 50kA.

Thông số khả năng cắt là yếu tố cần được xem xét kỹ khi lựa chọn MCCB. Thiết bị phải có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Do đó, người thiết kế không nên chỉ lựa chọn MCCB dựa vào dòng định mức 800A. Cần đồng thời tính toán hoặc xác định dòng ngắn mạch tại điểm lắp đặt, điện áp hệ thống, đặc tính tải và yêu cầu phối hợp bảo vệ.

Thiết kế chắc chắn, phù hợp môi trường công nghiệp

Vỏ của MCCB BM800-CN 3P 800A được chế tạo từ vật liệu nhựa tổng hợp có đặc tính cách điện, giúp tạo lớp bảo vệ cho các thành phần bên trong.

Các bộ phận kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước.

Những đặc điểm này giúp thiết bị thích hợp hơn với môi trường tủ điện công nghiệp, nơi điều kiện nhiệt độ, độ ẩm và thời gian vận hành có thể khác biệt đáng kể so với các ứng dụng điện dân dụng thông thường.

Tuy nhiên, tuổi thọ thực tế của MCCB vẫn phụ thuộc vào điều kiện môi trường, chất lượng tủ điện, nhiệt độ vận hành, tải thực tế và quá trình bảo trì.

Kết nối Busbar thuận tiện cho tủ điện công suất lớn

MCCB BM800-CN hỗ trợ kết nối bằng thanh cái Busbar, phù hợp với các tủ phân phối điện có dòng điện lớn.

Busbar thường được sử dụng trong hệ thống điện công nghiệp nhằm phân phối dòng điện giữa MCCB, ACB và các thiết bị đóng cắt khác. Khi được thiết kế đúng tiết diện và lắp đặt đúng kỹ thuật, giải pháp này giúp hệ thống tủ điện có kết cấu gọn gàng và thuận tiện cho việc tổ chức đường dẫn điện.

Với kích thước khoảng 210 x 275 x 103 mm và trọng lượng khoảng 10,5 kg, đơn vị thiết kế cần tính toán không gian tủ, khoảng cách an toàn, vị trí thanh cái và khả năng thao tác trước khi lắp đặt.

Ứng dụng của MCCB BM800-CN 3P 800A

Nhờ dòng điện định mức 800A cùng khả năng bảo vệ quá tải và ngắn mạch, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện tổng và tủ phân phối điện.
• Hệ thống điện nhà máy, xưởng sản xuất.
• Bảng điều khiển và hệ thống đóng cắt công nghiệp.
• Mạng lưới phân phối điện hạ thế.
• Hệ thống cấp điện cho các nhóm tải công suất lớn.
• Công trình thương mại và hệ thống kỹ thuật có yêu cầu sử dụng MCCB 3 pha dòng lớn.

Trong thực tế, vị trí và phương án sử dụng cần được lựa chọn dựa trên bản vẽ điện, dòng tải tính toán và thông số ngắn mạch của từng hệ thống.

Tiêu chuẩn kỹ thuật của MCCB Shihlin BM800-CN

MCCB BM800-CN được thiết kế theo các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đặc biệt, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt dùng trong hệ thống thiết bị đóng cắt và điều khiển hạ áp. Việc sản phẩm được thiết kế theo tiêu chuẩn phù hợp giúp kỹ sư có thêm căn cứ kỹ thuật khi lựa chọn thiết bị cho hệ thống điện.

Bên cạnh tiêu chuẩn, người mua cũng nên kiểm tra đúng model, thông số dòng điện, số cực, khả năng cắt và nguồn gốc sản phẩm trước khi đưa vào sử dụng.

Vì sao nên lựa chọn MCCB BM800-CN 3P 800A?

Điểm đáng chú ý của model này nằm ở sự kết hợp giữa dòng định mức lớn và khả năng bảo vệ phù hợp với nhiều hệ thống điện công nghiệp.

Sản phẩm có dòng định mức 800A, cấu hình 3P, khả năng cắt 35kA tại AC 380/415V, đồng thời đạt 50kA tại AC 220/240V. Bộ trip nhiệt – từ hỗ trợ bảo vệ trước hai dạng sự cố phổ biến là quá tải và ngắn mạch.

Ngoài ra, thiết kế kết nối Busbar giúp BM800-CN thuận tiện hơn khi bố trí trong các tủ phân phối điện có dòng lớn.

Thương hiệu Shihlin cùng hệ thống thông số kỹ thuật rõ ràng cũng giúp đơn vị thiết kế dễ dàng đối chiếu sản phẩm với yêu cầu của dự án.

Lưu ý khi lựa chọn và lắp đặt MCCB 800A

MCCB không nên được lựa chọn chỉ dựa trên tiêu chí dòng điện càng lớn càng tốt. Để hệ thống bảo vệ hoạt động phù hợp, kỹ sư cần xem xét đồng thời dòng tải, tiết diện dây dẫn hoặc Busbar, dòng ngắn mạch dự kiến, điện áp hệ thống và đặc tính của thiết bị phía sau.

Đối với BM800-CN, cần đặc biệt kiểm tra khả năng cắt tại đúng điện áp vận hành. Ví dụ, thông số 35kA áp dụng tại AC 380/415V, trong khi 50kA được công bố tại AC 220/240V. Không nên sử dụng hai giá trị này thay thế cho nhau khi thiết kế.

Quá trình lắp đặt MCCB và thanh cái cũng cần được thực hiện đúng hướng dẫn kỹ thuật, đảm bảo lực siết tại điểm đấu nối và kiểm tra tình trạng tiếp xúc để hạn chế hiện tượng phát nhiệt bất thường.
