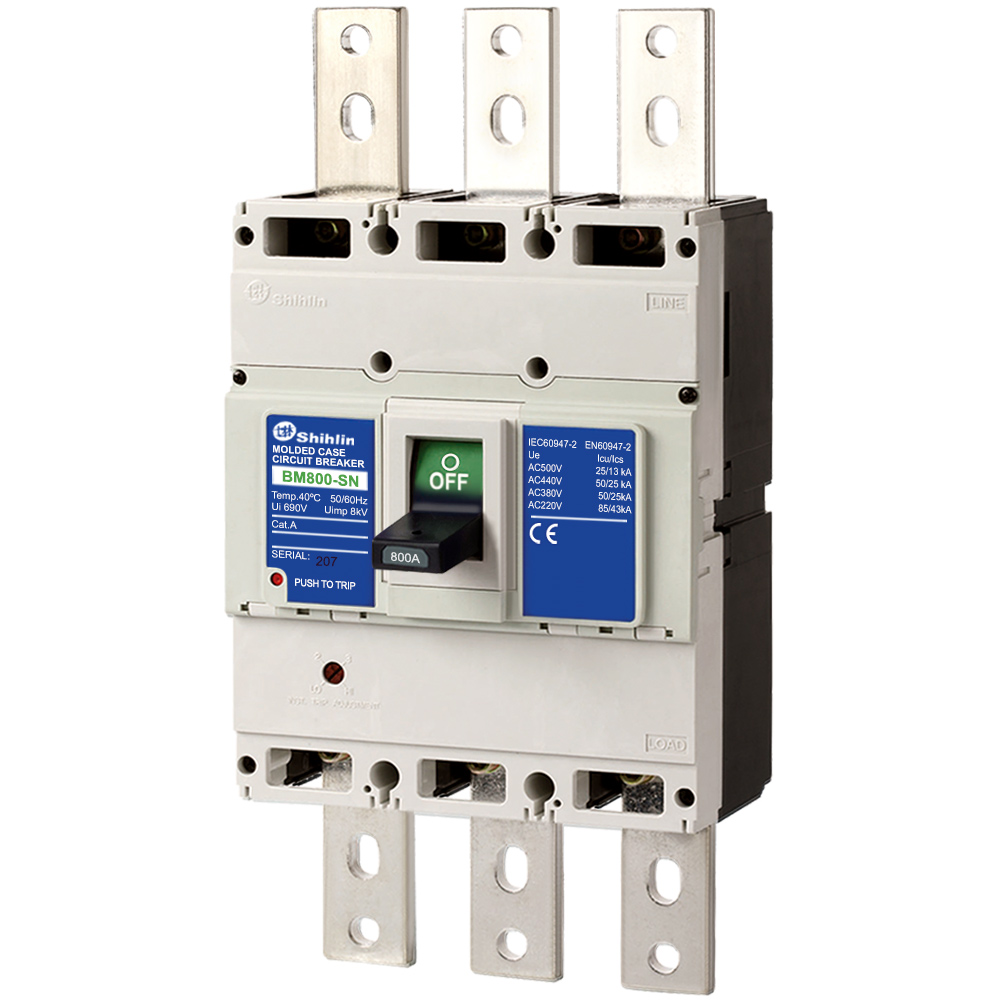

MCCB BM800-SN 3P 800A 50kA Shihlin

Trong các hệ thống điện công nghiệp có dòng tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ đường dây, tủ điện và các thiết bị phía sau khi xảy ra quá tải hoặc ngắn mạch. MCCB BM800-SN 3P 800A 50kA Shihlin là dòng aptomat khối được thiết kế cho những ứng dụng này, với dòng định mức 800A, khung 800AF và khả năng cắt ngắn mạch lên đến 50kA tại AC 380/415V.

Sản phẩm mang thương hiệu Shihlin, xuất xứ Đài Loan, đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và 8201-2. Với thiết kế chắc chắn, bộ trip bảo vệ quá tải – ngắn mạch và khả năng kết nối Busbar, BM800-SN phù hợp sử dụng trong tủ điện tổng, bảng điều khiển và nhiều hệ thống điện công nghiệp.

Tổng quan MCCB BM800-SN 3P 800A 50kA

MCCB BM800-SN 3P 800A thuộc nhóm MCCB – Moulded Case Circuit Breaker, thường được gọi tại Việt Nam bằng những tên như aptomat khối, CB khối hoặc cầu dao dạng khối.

Thiết bị có nhiệm vụ đóng, cắt và bảo vệ mạch điện khi xuất hiện những tình trạng bất thường như quá tải hoặc ngắn mạch. Với dòng định mức 800A tại 40°C, BM800-SN hướng đến các hệ thống có nhu cầu sử dụng dòng điện lớn, đặc biệt là mạng điện công nghiệp và hệ thống phân phối điện hạ thế.

Một điểm đáng chú ý của sản phẩm là khả năng cắt ngắn mạch:

• 50kA tại AC 380/415V
• 85kA tại AC 220/240V

Khả năng cắt cao giúp MCCB có thể ngắt dòng sự cố lớn trong phạm vi thông số thiết kế, góp phần hạn chế ảnh hưởng của sự cố lên hệ thống điện và các thiết bị liên quan.

Thông số kỹ thuật MCCB BM800-SN 3P 800A

Dưới đây là các thông số quan trọng của sản phẩm:

Các thông số trên là cơ sở quan trọng để kỹ sư, đơn vị thiết kế hoặc người phụ trách hệ thống điện đánh giá mức độ phù hợp của MCCB với tải và điều kiện vận hành thực tế.

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng cốt lõi của MCCB Shihlin BM800-SN 3P 800A là bảo vệ hệ thống trước hai dạng sự cố phổ biến: quá tải và ngắn mạch.

Khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định, bộ trip nhiệt hỗ trợ tác động để ngắt mạch, qua đó hạn chế tình trạng đường dây và thiết bị điện phải hoạt động kéo dài trong điều kiện quá tải.

Đối với sự cố ngắn mạch, dòng điện có thể tăng lên rất lớn trong thời gian cực ngắn. Bộ trip từ tính của MCCB hỗ trợ phát hiện và thực hiện cơ chế ngắt theo đặc tính thiết kế của thiết bị.

BM800-SN sử dụng cấu hình cố định nhiệt, điều chỉnh từ tính, cho phép đáp ứng yêu cầu bảo vệ của nhiều hệ thống phân phối điện công nghiệp.

Khả năng cắt ngắn mạch 50kA

Một trong những thông số nổi bật của BM800-SN là khả năng cắt ngắn mạch 50kA tại AC 380/415V.

Trong mạng điện công nghiệp, đặc biệt ở vị trí gần nguồn hoặc máy biến áp, dòng ngắn mạch dự kiến có thể khá lớn. Vì vậy, khả năng cắt của MCCB là thông số cần được tính toán kỹ khi thiết kế hệ thống.

Ở điện áp AC 220/240V, BM800-SN có khả năng cắt ngắn mạch được công bố ở mức 85kA.

Tuy nhiên, khi lựa chọn MCCB không nên chỉ dựa vào dòng định mức 800A. Kỹ sư cần đồng thời xem xét dòng ngắn mạch dự kiến tại vị trí lắp đặt, điện áp hệ thống, đặc tính tải, tiết diện dây dẫn, yêu cầu phối hợp bảo vệ và các thiết bị đóng cắt phía trước – phía sau.

Thiết kế phù hợp với môi trường công nghiệp

MCCB BM800-SN sử dụng vỏ hộp bằng vật liệu nhựa tổng hợp có tính cách điện, giúp tạo lớp bảo vệ cho các bộ phận bên trong thiết bị.

Các phần kim loại chính được xử lý chống ăn mòn nhằm nâng cao khả năng thích nghi với điều kiện sử dụng trong tủ điện và môi trường công nghiệp. Các phụ kiện cũng được thiết kế với khả năng bảo vệ chống ảnh hưởng của hiện tượng ngưng tụ hơi nước theo đặc tính sản phẩm.

Với kích thước 210 × 275 × 103 mm và trọng lượng khoảng 10,5kg, việc bố trí MCCB cần được tính toán ngay từ giai đoạn thiết kế tủ điện để bảo đảm đủ không gian lắp đặt, thao tác và đấu nối.

Kết nối Busbar thuận tiện cho tủ điện công suất lớn

BM800-SN hỗ trợ kết nối bằng thanh cái Busbar, hình thức đấu nối phổ biến trong các tủ điện phân phối có dòng điện lớn.

So với những hệ thống sử dụng dây dẫn thông thường, thanh cái thường được lựa chọn ở các tủ điện công nghiệp để tổ chức đường dẫn điện gọn hơn và đáp ứng yêu cầu truyền tải dòng lớn.

Khả năng kết nối Busbar giúp MCCB BM800-SN phù hợp với các hệ thống như tủ phân phối tổng, tủ phân phối động lực và các bảng điện công nghiệp.

Việc lựa chọn kích thước thanh cái, khoảng cách lắp đặt và lực siết đầu nối cần tuân theo thiết kế kỹ thuật cũng như hướng dẫn của nhà sản xuất.

Tiêu chuẩn kỹ thuật của MCCB Shihlin BM800-SN

Sản phẩm được công bố đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đây là nhóm tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ áp. Việc sử dụng MCCB có thông số và tiêu chuẩn kỹ thuật rõ ràng giúp đơn vị thiết kế dễ dàng đối chiếu với yêu cầu của dự án.

Ngoài dòng định mức và khả năng cắt, BM800-SN còn có điện áp cách điện định mức Ui 690VAC, điện áp hoạt động định mức Ue 500VAC và điện áp chịu xung định mức Uimp 8kV.

Những thông số này cần được xem xét đồng bộ với điện áp và cấu hình thực tế của hệ thống trước khi lựa chọn thiết bị.

Ứng dụng của MCCB BM800-SN 3P 800A

Nhờ dòng định mức lớn và khả năng cắt ngắn mạch cao, MCCB BM800-SN 3P 800A 50kA có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện tổng và tủ phân phối điện công nghiệp.
• Hệ thống điện trong nhà máy, nhà xưởng.
• Bảng điều khiển và hệ thống phân phối động lực.
• Mạng điện hạ thế có dòng tải lớn.
• Bảo vệ đường dây và thiết bị đóng cắt trong hệ thống.
• Các hệ thống điện thương mại hoặc công nghiệp có thông số phù hợp.

Đối với mạng điện dân dụng hoặc công nghiệp nhỏ, model 800A chỉ nên được lựa chọn khi kết quả tính toán tải và thiết kế hệ thống thực sự yêu cầu mức dòng này.

Vì sao nên lựa chọn MCCB Shihlin BM800-SN 800A?

Điểm mạnh của BM800-SN nằm ở sự kết hợp giữa dòng định mức 800A, khung 800AF và khả năng cắt 50kA tại 380/415V. Đây là những thông số phù hợp cho nhiều vị trí bảo vệ trong hệ thống điện công nghiệp có công suất tương đối lớn.

Bên cạnh đó, sản phẩm còn sở hữu bộ trip bảo vệ quá tải và ngắn mạch, kết nối Busbar, vỏ cách điện và các chi tiết kim loại được xử lý chống ăn mòn.

Thương hiệu Shihlin cũng cung cấp thông số kỹ thuật cụ thể, giúp kỹ sư thuận tiện hơn trong quá trình thiết kế, lựa chọn và phối hợp thiết bị.

Lưu ý khi lựa chọn và lắp đặt MCCB BM800-SN

MCCB không nên được lựa chọn chỉ dựa trên tiêu chí “dòng càng lớn càng tốt”. Để hệ thống bảo vệ hoạt động phù hợp, cần xác định chính xác dòng tải, dòng ngắn mạch dự kiến, điện áp vận hành và đặc tính của thiết bị được bảo vệ.

Đặc biệt với MCCB 800A, hệ thống thanh cái, đầu nối, khả năng tản nhiệt của tủ điện và điều kiện môi trường đều cần được tính toán phù hợp.

Việc lắp đặt, đấu nối và cài đặt bộ trip nên được thực hiện bởi kỹ thuật viên hoặc kỹ sư điện có chuyên môn. Trước khi đưa vào vận hành, cần kiểm tra đầu nối, thông số bảo vệ và sự phối hợp giữa MCCB với các thiết bị bảo vệ khác trong hệ thống.
