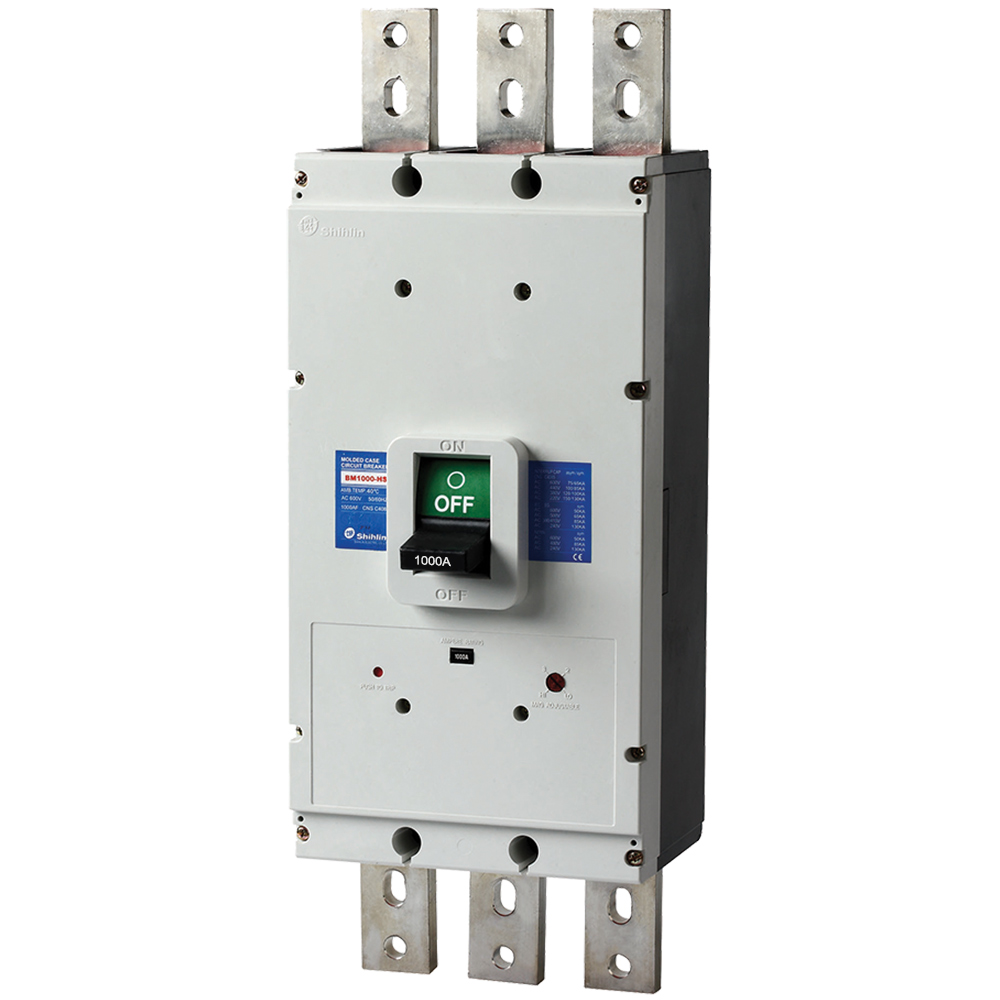

MCCB Shihlin BM1000-HS 3P 1000A 100kA
Mô tả sản phẩm
Trong các hệ thống điện công nghiệp có dòng tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ đường dây, tủ điện và các thiết bị phía sau trước nguy cơ quá tải hoặc ngắn mạch. MCCB Shihlin BM1000-HS 3P 1000A 100kA là dòng aptomat khối công suất lớn của Shihlin, được thiết kế cho các hệ thống điện yêu cầu dòng định mức cao và khả năng cắt ngắn mạch mạnh.
Sản phẩm có dòng định mức 1000A, 3 cực (3P), khung 1000AF và khả năng cắt ngắn mạch lên đến 100kA tại AC 380/415V. Với các thông số này, MCCB BM1000-HS phù hợp để sử dụng trong tủ điện tổng, bảng phân phối điện và nhiều hệ thống điện công nghiệp.
Lưu ý: Mã BM1000-HS đã được chuyển đổi sang mã BMA1000-RED. Khi tìm kiếm, đặt mua hoặc thay thế thiết bị, người dùng nên kiểm tra mã sản phẩm mới để lựa chọn chính xác.
Tổng quan MCCB BM1000-HS 3P 1000A 100kA
MCCB BM1000-HS là cầu dao dạng khối thuộc thương hiệu Shihlin – Đài Loan, được sử dụng để đóng cắt và bảo vệ mạch điện trước các sự cố như quá tải và ngắn mạch.
Sản phẩm sử dụng khung 1000AF, dòng định mức In = 1000A tại 40°C, đáp ứng nhu cầu vận hành của những hệ thống có tải điện lớn. Thiết kế 3P thích hợp cho mạng điện 3 pha phổ biến trong nhà máy, xưởng sản xuất, hệ thống phân phối điện và các công trình công nghiệp.
Một ưu điểm đáng chú ý của MCCB Shihlin BM1000-HS 3P 1000A là khả năng cắt ngắn mạch cao. Thiết bị đạt 100kA tại AC 380/415V và lên tới 130kA tại AC 220/240V, giúp tăng khả năng bảo vệ hệ thống khi xuất hiện dòng sự cố lớn.
Thông số kỹ thuật MCCB Shihlin BM1000-HS
Các thông số chính của sản phẩm gồm:
| Thông số | Giá trị |
|---|---|
| Model | BM1000-HS |
| Mã hàng | BM1000HS3P1000A |
| Mã chuyển đổi | BMA1000-RED |
| Thương hiệu | Shihlin |
| Xuất xứ thương hiệu | Đài Loan |
| Kích thước khung | 1000AF |
| Số cực | 3P |
| Dòng điện định mức | 1000A tại 40°C |
| Tần số hoạt động | 50/60Hz |
| Điện áp cách điện định mức Ui | 1000VAC |
| Điện áp hoạt động định mức Ue | 500VAC |
| Điện áp xung định mức Uimp | 8kV |
| Khả năng cắt tại AC 380/415V | 100kA |
| Khả năng cắt tại AC 220/240V | 130kA |
| Ics | 50% Icu |
| Bộ Trip | Cố định nhiệt, điều chỉnh từ tính |
| Kiểu kết nối | Thanh cái Busbar |
| Kích thước | 210 × 406 × 140 mm |
| Trọng lượng | 23 kg |
| Tiêu chuẩn | IEC/EN 60947-2, JIS 8370 & 8201-2 |
Các thông số trên cho thấy MCCB BM1000-HS 1000A hướng đến những hệ thống điện có công suất lớn, nơi yêu cầu thiết bị đóng cắt vừa có dòng định mức cao vừa có khả năng chịu và ngắt dòng sự cố lớn.
Khả năng bảo vệ quá tải và ngắn mạch
Một trong những chức năng quan trọng nhất của MCCB Shihlin BM1000-HS 3P 1000A 100kA là bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch.
Thiết bị được trang bị bộ Trip cố định nhiệt và điều chỉnh từ tính. Cơ chế bảo vệ nhiệt hỗ trợ xử lý tình trạng quá tải kéo dài, trong khi cơ chế từ tính có nhiệm vụ phản ứng với dòng điện tăng cao do sự cố ngắn mạch.
Việc kết hợp hai cơ chế bảo vệ giúp MCCB thích hợp cho các hệ thống phân phối điện công nghiệp cần khả năng kiểm soát sự cố hiệu quả.
Đặc biệt, với dòng cắt ngắn mạch 100kA tại điện áp AC 380/415V, sản phẩm đáp ứng tốt các vị trí có mức dòng sự cố dự kiến cao như tủ điện tổng hoặc các nhánh phân phối công suất lớn.
Vỏ cách điện và khả năng hoạt động trong môi trường công nghiệp
MCCB BM1000-HS sử dụng vỏ hộp bằng nhựa tổng hợp cách điện, giúp cách ly các bộ phận dẫn điện và tăng mức độ an toàn khi thiết bị được lắp đặt đúng kỹ thuật.
Các phần kim loại chính được xử lý chống ăn mòn nhằm nâng cao khả năng thích nghi với điều kiện vận hành trong môi trường công nghiệp. Ngoài ra, phụ kiện của thiết bị còn được chú trọng bảo vệ trước hiện tượng ngưng tụ hơi nước.
Đây là những đặc điểm hữu ích đối với MCCB được lắp đặt lâu dài trong tủ điện nhà máy, phòng kỹ thuật hoặc các khu vực có điều kiện môi trường phức tạp.
Kết nối Busbar thuận tiện cho tủ điện công suất lớn
Khác với những MCCB dòng nhỏ thường sử dụng các kiểu đấu nối đầu cuối, BM1000-HS hỗ trợ kết nối bằng thanh cái Busbar.
Busbar là phương án kết nối phổ biến trong các tủ phân phối điện công suất lớn nhờ khả năng dẫn dòng cao và thuận tiện khi bố trí hệ thống phân phối điện.
Với dòng định mức lên đến 1000A, kiểu kết nối thanh cái giúp MCCB BM1000-HS phù hợp để tích hợp vào các tủ điện tổng, tủ phân phối và hệ thống thanh cái trong nhà máy.
Khi thiết kế hệ thống, kỹ sư cần lựa chọn tiết diện, vật liệu, khoảng cách và phương án lắp đặt Busbar phù hợp với dòng tải thực tế cũng như các yêu cầu kỹ thuật của công trình.
Tuân thủ các tiêu chuẩn kỹ thuật
MCCB Shihlin BM1000-HS được sản xuất đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.
IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp kỹ sư và đơn vị thi công có thêm cơ sở khi lựa chọn MCCB cho hệ thống.
Tuy nhiên, khi triển khai thực tế, việc lựa chọn aptomat không nên chỉ dựa vào dòng định mức. Các yếu tố như điện áp hệ thống, dòng ngắn mạch dự kiến, đặc tính tải, điều kiện môi trường, phương thức phối hợp bảo vệ và thiết kế tủ điện đều cần được tính toán đồng bộ.
Ứng dụng của MCCB BM1000-HS 3P 1000A
Nhờ dòng định mức lớn và khả năng cắt ngắn mạch cao, MCCB BM1000-HS 3P 1000A 100kA có thể được ứng dụng trong nhiều hệ thống điện như:
- Tủ điện tổng MSB trong nhà máy và công trình.
- Tủ phân phối điện công nghiệp.
- Hệ thống điện 3 pha có tải lớn.
- Bảng điều khiển và thiết bị đóng cắt công nghiệp.
- Hệ thống thanh cái Busbar.
- Mạng điện hạ thế trong nhà xưởng và cơ sở sản xuất.
- Các hệ thống cần bảo vệ quá tải và ngắn mạch với dòng định mức đến 1000A.
Đối với từng công trình cụ thể, MCCB cần được lựa chọn dựa trên kết quả tính toán tải và dòng ngắn mạch tại vị trí lắp đặt.
Ưu điểm nổi bật của MCCB Shihlin BM1000-HS
Điểm đáng chú ý đầu tiên của sản phẩm là dòng định mức 1000A, đáp ứng những hệ thống điện cần khả năng mang tải lớn. Khung 1000AF giúp thiết bị phù hợp với các tủ phân phối điện công suất cao.
Tiếp theo là khả năng cắt ngắn mạch 100kA tại AC 380/415V, tạo lợi thế khi sử dụng tại những vị trí có dòng sự cố dự kiến cao.
Thiết bị còn sở hữu điện áp cách điện định mức Ui 1000VAC, điện áp hoạt động Ue 500VAC và điện áp xung Uimp 8kV.
Bên cạnh đó, thiết kế kết nối Busbar giúp sản phẩm dễ tích hợp vào hệ thống thanh cái của tủ điện công nghiệp, trong khi bộ Trip nhiệt – từ hỗ trợ thực hiện chức năng bảo vệ quá tải và ngắn mạch.
Lưu ý khi lựa chọn và lắp đặt BM1000-HS
Với thiết bị đóng cắt công suất lớn như MCCB 1000A, việc lựa chọn đúng thông số có ý nghĩa đặc biệt quan trọng. Trước khi lắp đặt, cần xác định dòng tải thiết kế, điện áp làm việc, dòng ngắn mạch dự kiến và khả năng chịu dòng của hệ thống Busbar.
Không nên lựa chọn MCCB chỉ dựa trên tiêu chí dòng định mức 1000A. Khả năng cắt Icu/Ics phải đáp ứng điều kiện ngắn mạch thực tế tại điểm lắp đặt.
Ngoài ra, sản phẩm có kích thước 210 × 406 × 140 mm và trọng lượng khoảng 23 kg, vì vậy cần tính toán không gian tủ, phương án cố định thiết bị và kết cấu thanh cái phù hợp.
Đặc biệt, do BM1000-HS đã chuyển đổi sang mã BMA1000-RED, khách hàng cần đối chiếu mã mới và tài liệu kỹ thuật tương ứng trước khi đặt hàng hoặc thay thế thiết bị.
