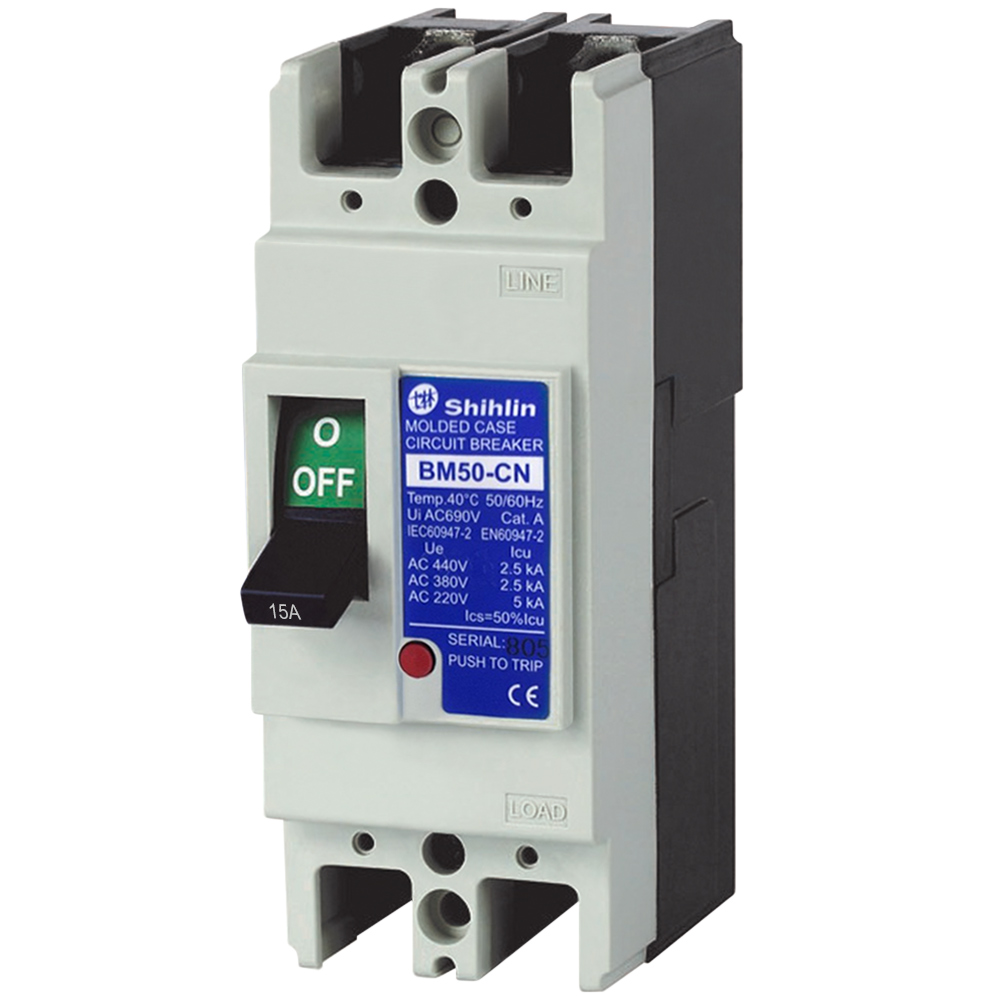

MCCB Shihlin BM50-CN 2P 15A 2.5kA

MCCB Shihlin BM50-CN 2P 15A 2.5kA là aptomat khối 2 cực thuộc dòng BM50-CN của Shihlin, được thiết kế để đóng ngắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Với dòng điện định mức 15A, kích thước khung 50AF và khả năng cắt ngắn mạch 2.5kA tại AC 380/415V, sản phẩm phù hợp cho mạng điện hạ thế, tủ điện điều khiển, hệ thống điện dân dụng và nhiều ứng dụng công nghiệp quy mô nhỏ.

Sản phẩm có mã BM50CN2P15A, sử dụng bộ trip từ tính thủy lực, kết cấu chắc chắn và khả năng cách điện tốt. MCCB được sản xuất theo các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2, đáp ứng yêu cầu về an toàn và độ ổn định trong quá trình vận hành hệ thống điện.

Đặc điểm nổi bật của MCCB BM50-CN 2P 15A

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB Shihlin BM50-CN 2P 15A là hỗ trợ bảo vệ hệ thống điện khi xảy ra quá tải hoặc ngắn mạch. Khi dòng điện vượt quá ngưỡng bảo vệ của thiết bị, MCCB thực hiện ngắt mạch nhằm hạn chế ảnh hưởng của sự cố đến dây dẫn và các thiết bị điện phía sau.

Đây là chức năng cần thiết trong các tủ điện phân phối, bảng điều khiển và hệ thống điện dân dụng hoặc công nghiệp.

Bộ trip từ tính thủy lực

BM50-CN 2P 15A được trang bị bộ trip từ tính thủy lực, giúp thực hiện chức năng bảo vệ của MCCB. Cơ chế này góp phần đảm bảo thiết bị có khả năng phản ứng khi hệ thống xuất hiện điều kiện dòng điện bất thường theo đặc tính bảo vệ được thiết kế.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ MCCB được sản xuất từ nhựa tổng hợp có khả năng cách điện, giúp cách ly các bộ phận dẫn điện bên trong và hỗ trợ nâng cao mức độ an toàn trong quá trình sử dụng.

Các phần kim loại chính của thiết bị được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước, góp phần duy trì độ ổn định khi thiết bị làm việc trong môi trường tủ điện.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

MCCB có kích thước 50 x 130 x 68 mm và trọng lượng khoảng 0,45 kg, thuận tiện bố trí trong nhiều loại tủ điện.

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt. Thiết kế này phù hợp với nhu cầu thi công, thay thế và bảo trì trong các hệ thống điện.

Thông số kỹ thuật MCCB Shihlin BM50-CN 2P 15A

Các thông số chính của sản phẩm gồm:

Những thông số trên giúp người dùng dễ dàng đối chiếu MCCB với yêu cầu thiết kế của hệ thống trước khi lựa chọn và lắp đặt.

Ưu điểm của MCCB Shihlin BM50-CN 2P 15A

BM50-CN sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng trong hệ thống điện hạ thế. Thiết bị có thiết kế dạng khối chắc chắn, vỏ nhựa tổng hợp cách điện và các chi tiết kim loại chính được xử lý chống ăn mòn.

Dòng điện định mức 15A phù hợp với các nhánh tải có yêu cầu tương ứng, trong khi cấu hình 2P cho phép đóng cắt đồng thời hai cực của mạch điện.

Sản phẩm còn có điện áp cách điện Ui 690VAC, Uimp 6kV và hỗ trợ tần số 50/60Hz. Kích thước gọn giúp thuận tiện khi bố trí trong tủ điện có không gian hạn chế.

Lưu ý khi lựa chọn và lắp đặt MCCB BM50-CN 2P 15A

Để MCCB hoạt động đúng chức năng bảo vệ, việc lựa chọn thiết bị cần dựa trên tính toán kỹ thuật của hệ thống. Dòng định mức MCCB phải phù hợp với dòng tải và khả năng chịu dòng của dây dẫn.

Đặc biệt, cần kiểm tra khả năng cắt ngắn mạch tại điện áp sử dụng thực tế. Với BM50-CN 2P 15A, khả năng cắt là 2.5kA ở AC 380/415V và 5kA ở AC 220/240V. Nếu dòng ngắn mạch dự kiến tại điểm lắp đặt lớn hơn khả năng cắt của MCCB, cần lựa chọn thiết bị có Icu phù hợp hơn.

Quá trình đấu nối cũng cần đảm bảo đầu dây được cố định chắc chắn, đúng sơ đồ và thông số kỹ thuật của nhà sản xuất. Việc lắp đặt, kiểm tra và bảo trì hệ thống điện nên được thực hiện bởi người có chuyên môn.
