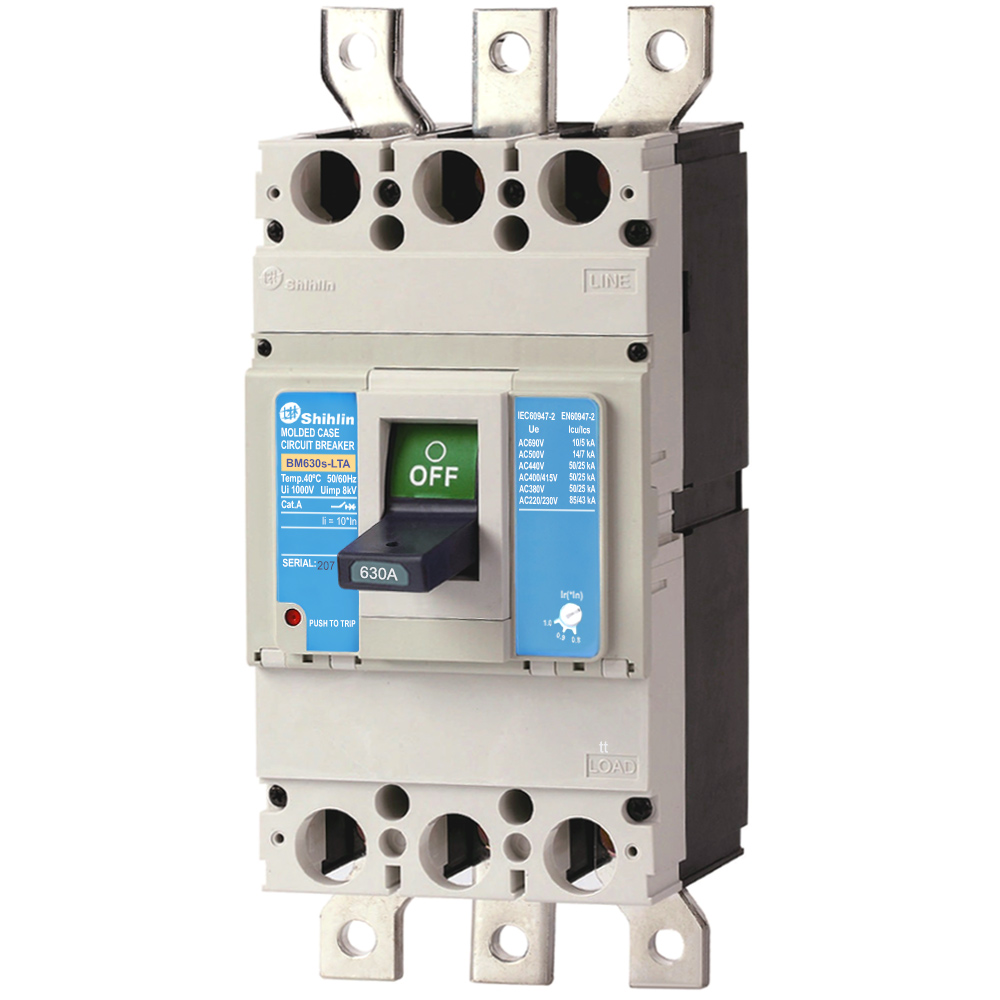

MCCB Shihlin BM630s-HTA 3P 630A 50kA

Trong các hệ thống điện công nghiệp có dòng tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ đường dây, tủ điện và các thiết bị phía sau trước nguy cơ quá tải hoặc ngắn mạch. MCCB Shihlin BM630s-HTA 3P 630A 50kA là dòng aptomat khối 3 pha được thiết kế cho các hệ thống điện hạ thế cần dòng định mức lớn và khả năng cắt ngắn mạch cao.

Sản phẩm có mã hàng BM630sHTA3P630A, thuộc thương hiệu Shihlin – Đài Loan, sở hữu khung 630AF, dòng định mức 630A và khả năng cắt ngắn mạch 50kA tại điện áp AC 380/415V. Đây là lựa chọn phù hợp cho tủ điện tổng, bảng điều khiển, hệ thống phân phối điện và nhiều ứng dụng công nghiệp.

MCCB BM630s-HTA 3P 630A 50kA là gì?

MCCB BM630s-HTA 3P 630A 50kA là cầu dao dạng khối – Molded Case Circuit Breaker, còn thường được gọi là aptomat khối, CB khối hoặc cầu dao khối.

Thiết bị có nhiệm vụ đóng, cắt và bảo vệ mạch điện khi xuất hiện những tình trạng bất thường như quá tải hoặc ngắn mạch. Với dòng định mức lên đến 630A, sản phẩm hướng đến các hệ thống điện có công suất tương đối lớn, đặc biệt là mạng điện công nghiệp và hệ thống phân phối điện hạ thế.

Phiên bản BM630s-HTA sử dụng 3 cực (3P), phù hợp với hệ thống điện 3 pha. Khả năng cắt ngắn mạch 50kA tại AC 380/415V giúp MCCB đáp ứng tốt yêu cầu bảo vệ tại những vị trí có mức dòng sự cố cao.

Thông số kỹ thuật MCCB Shihlin BM630s-HTA 3P 630A

Các thông số chính của sản phẩm gồm:

• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Mã sản phẩm: BM630sHTA3P630A
• Dòng sản phẩm: MCCB BM630s-HTA
• Kích thước khung: 630AF
• Số cực: 3P
• Dòng điện định mức (In): 630A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 1000VAC
• Điện áp hoạt động định mức (Ue): 690VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt tại AC 380/415V: 50kA
• Khả năng cắt tại AC 220/240V: 85kA
• Ics: 50% Icu
• Bộ Trip: Điều chỉnh nhiệt, cố định từ tính
• Kết nối: Thanh cái đồng Busbar tùy chọn
• Kích thước: 140 x 257 x 103 mm
• Trọng lượng: Khoảng 5,7kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Các thông số trên cần được đối chiếu với yêu cầu thiết kế thực tế của hệ thống điện trước khi lựa chọn và lắp đặt.

Khả năng cắt ngắn mạch 50kA phù hợp hệ thống công nghiệp

Một trong những thông số đáng chú ý của MCCB Shihlin BM630s-HTA 630A là khả năng cắt ngắn mạch.

Tại điện áp AC 380/415V, MCCB có dòng cắt ngắn mạch định mức 50kA. Trong khi đó, tại điện áp AC 220/240V, khả năng cắt đạt 85kA.

Khả năng cắt lớn đặc biệt cần thiết tại các hệ thống phân phối điện công nghiệp, nơi dòng ngắn mạch dự kiến có thể cao hơn nhiều so với mạng điện dân dụng thông thường.

Tuy nhiên, khi thiết kế hệ thống, không nên lựa chọn MCCB chỉ dựa trên dòng định mức 630A. Kỹ sư cần tính toán dòng tải, dòng ngắn mạch dự kiến tại vị trí lắp đặt, đặc tính tải, khả năng phối hợp bảo vệ và các yêu cầu kỹ thuật liên quan.

Bộ trip chỉnh nhiệt, cố định từ tính

MCCB BM630s-HTA được trang bị bộ trip điều chỉnh nhiệt và cố định từ tính, hỗ trợ thực hiện hai chức năng bảo vệ quan trọng là bảo vệ quá tải và bảo vệ ngắn mạch.

Cơ chế nhiệt hỗ trợ thiết bị phản ứng khi dòng điện vượt mức cho phép trong một khoảng thời gian nhất định. Khả năng điều chỉnh nhiệt giúp thuận tiện hơn trong quá trình thiết lập mức bảo vệ phù hợp với đặc tính của hệ thống.

Trong khi đó, cơ chế từ tính được sử dụng để phản ứng với dòng sự cố lớn, điển hình là khi xảy ra ngắn mạch.

Sự kết hợp giữa hai cơ chế giúp MCCB Shihlin BM630s-HTA 3P 630A đáp ứng nhu cầu bảo vệ cho nhiều hệ thống phân phối điện công nghiệp.

Kết cấu chắc chắn, phù hợp môi trường tủ điện

Phần vỏ MCCB được chế tạo từ nhựa tổng hợp có tính cách điện, góp phần tăng khả năng bảo vệ và cách ly các bộ phận dẫn điện bên trong.

Các bộ phận kim loại chính được xử lý nhằm tăng khả năng chống ăn mòn. Thiết kế cũng chú trọng khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước.

Đây là những đặc điểm đáng quan tâm khi MCCB được sử dụng lâu dài trong tủ điện, bảng điều khiển và môi trường sản xuất công nghiệp.

Sản phẩm có kích thước khoảng 140 x 257 x 103mm và trọng lượng khoảng 5,7kg, phù hợp bố trí trong nhiều loại tủ điện công nghiệp có không gian được thiết kế tương ứng với khung 630AF.

Hỗ trợ kết nối thanh đồng Busbar

Đối với những hệ thống điện có dòng lớn, thanh cái đồng – Busbar – thường được sử dụng để phân phối dòng điện trong tủ điện.

MCCB BM630s-HTA 3P 630A hỗ trợ phương án kết nối thanh đồng Busbar tùy chọn, tạo thuận lợi khi thiết kế hệ thống phân phối điện công nghiệp.

Việc lựa chọn kích thước thanh đồng, phương pháp kết nối, khoảng cách an toàn và lực siết đầu nối cần được thực hiện theo thiết kế kỹ thuật và hướng dẫn của nhà sản xuất nhằm bảo đảm khả năng mang tải và hạn chế phát nhiệt tại điểm tiếp xúc.

Đáp ứng các tiêu chuẩn kỹ thuật

MCCB BM630s-HTA được sản xuất theo các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đây là yếu tố quan trọng khi lựa chọn thiết bị đóng cắt cho hệ thống điện, đặc biệt với các dự án yêu cầu rõ ràng về tiêu chuẩn thiết bị.

Bên cạnh tiêu chuẩn, người thiết kế vẫn cần xem xét đồng thời các yếu tố như điện áp làm việc, dòng tải, dòng ngắn mạch, điều kiện môi trường, phương thức lắp đặt và khả năng phối hợp giữa MCCB với các thiết bị bảo vệ khác.

Ứng dụng của MCCB BM630s-HTA 3P 630A

Nhờ dòng định mức 630A cùng khả năng cắt 50kA tại AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện tổng và tủ phân phối điện hạ thế.
• Hệ thống điện nhà máy, nhà xưởng và dây chuyền sản xuất.
• Bảng điều khiển và hệ thống thiết bị đóng cắt.
• Mạng điện công nghiệp sử dụng nguồn điện 3 pha.
• Hệ thống phân phối điện tại công trình thương mại và công nghiệp.
• Các nhánh tải cần MCCB có dòng định mức lớn.
• Hệ thống sử dụng thanh đồng Busbar để phân phối nguồn.

Vị trí và mục đích sử dụng cụ thể cần căn cứ vào bản vẽ thiết kế và kết quả tính toán bảo vệ của từng công trình.

Vì sao nên lựa chọn MCCB Shihlin BM630s-HTA 3P 630A?

Điểm nổi bật của sản phẩm nằm ở sự kết hợp giữa dòng định mức 630A, khung 630AF, 3 cực và khả năng cắt ngắn mạch 50kA tại AC 380/415V.

Bộ trip chỉnh nhiệt giúp tăng tính linh hoạt khi thiết lập bảo vệ quá tải, trong khi cơ chế từ tính cố định hỗ trợ xử lý tình trạng ngắn mạch. Vỏ cách điện bằng nhựa tổng hợp cùng các chi tiết kim loại được xử lý chống ăn mòn góp phần đáp ứng yêu cầu sử dụng lâu dài trong hệ thống điện.

Ngoài ra, khả năng kết nối thanh đồng Busbar tùy chọn là lợi thế đối với các tủ phân phối công suất lớn.

Lưu ý khi lựa chọn và lắp đặt MCCB 630A

Để thiết bị phát huy đúng chức năng bảo vệ, người sử dụng không nên chỉ lựa chọn MCCB dựa trên dòng định mức.

Trước khi lắp đặt cần xác định chính xác dòng tải thiết kế, điện áp hệ thống, dòng ngắn mạch dự kiến, tiết diện dây dẫn hoặc Busbar, đặc tính tải và yêu cầu phối hợp bảo vệ.

Đối với MCCB công suất lớn như BM630s-HTA, việc lắp đặt nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn. Các đầu nối cần được kiểm tra lực siết và tình trạng tiếp xúc nhằm hạn chế hiện tượng phát nhiệt trong quá trình vận hành.

Việc kiểm tra, bảo trì định kỳ cũng cần được thực hiện theo yêu cầu của hệ thống và hướng dẫn kỹ thuật của nhà sản xuất.
