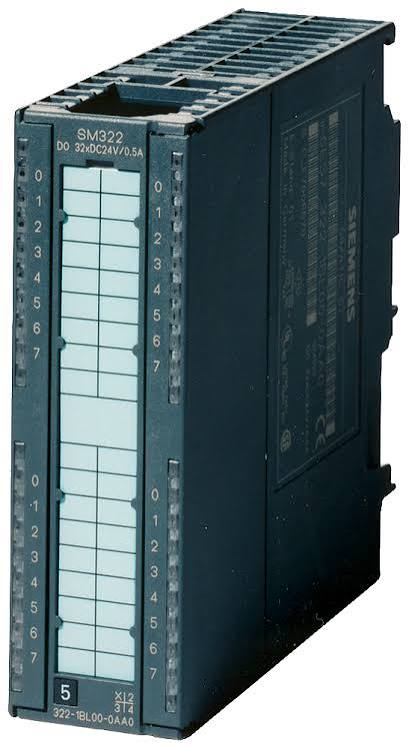

Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0

Giới thiệu Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc mở rộng và tối ưu hóa khả năng điều khiển của bộ lập trình PLC là yếu tố sống còn quyết định đến hiệu suất vận hành toàn bộ nhà máy. Đối với dòng PLC danh tiếng SIMATIC S7-300 của thương hiệu Siemens, Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0 chính là giải pháp mở rộng ngõ ra số (Digital Output) tối ưu nhất. Thiết bị này đóng vai trò cầu nối truyền tải tín hiệu điều khiển từ CPU đến các cơ cấu chấp hành ngoại vi như van điện từ, rơ-le trung gian, contactor, đèn báo hay các bộ kích dòng, giúp hệ thống vận hành một cách mượt mà và chính xác tuyệt đối.

Sở hữu mật độ cổng đầu ra cực cao lên đến 32 ngõ ra trên một kích thước mô-đun tiêu chuẩn, sản phẩm này giúp các kỹ sư tiết kiệm tối đa không gian tủ điện cũng như giảm thiểu chi phí đầu tư phần cứng một cách đáng kể. Được thiết kế và sản xuất bởi tập đoàn công nghệ hàng đầu thế giới Siemens Đức, mô-đun mở rộng này đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật công nghiệp khắt khe nhất, mang lại sự tin tưởng tuyệt đối cho mọi dự án tự động hóa của bạn.

Thông số kỹ thuật chi tiết của thiết bị

Để giúp quý khách hàng và các kỹ sư có cái nhìn rõ ràng hơn trước khi tích hợp thiết bị vào hệ thống, dưới đây là các thông số kỹ thuật chuẩn xác được công bố trực tiếp từ nhà sản xuất Siemens:

• Mã sản phẩm: 6ES7322-1BL00-0AA0
• Dòng sản phẩm: SIMATIC S7-300 / SM 322 Digital Output Module
• Hãng sản xuất: Siemens (Đức)
• Số lượng ngõ ra kỹ thuật số (DO): 32 đầu ra
• Điện áp hoạt động định mức: 24 V DC (Dải cho phép từ 20.4 V DC đến 28.8 V DC)
• Dòng điện đầu ra trên mỗi cổng: 0.5 A
• Tổng dòng điện đầu ra: Tối đa 4 A trên mỗi nhóm (Mô-đun được chia làm 2 nhóm, tổng cộng tối đa 16 A cho toàn bộ mô-đun)
• Phương pháp cách ly: Cách ly quang học (Optically Isolated) bảo vệ mạch điện tử trung tâm
• Kiểu đấu nối ngõ ra: Sink (Mating connector 1x 40-pole chuyên dụng)
• Công suất tiêu thụ: Khoảng 6.6 W
• Kích thước vật lý: Rộng 40 mm, Cao 125 mm, Sâu 120 mm

Những tính năng vượt trội của mô-đun mở rộng SM 322 32DO

Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0 sở hữu nhiều ưu điểm nổi bật giúp thiết bị này luôn giữ vững vị trí là một trong những phụ kiện bán chạy nhất cho dòng PLC S7-300:

Mật độ cổng ngõ ra cực cao

Với việc tích hợp sẵn 32 đầu ra số trên một thiết bị chỉ có độ rộng 40mm, mô-đun này cho phép hệ thống quản lý đồng thời lượng lớn thiết bị ngoại vi mà không cần lắp đặt quá nhiều mô-đun riêng lẻ. Điều này cực kỳ có lợi đối với các hệ thống điều khiển trung tâm lớn, nơi không gian lắp đặt trong tủ điện luôn bị giới hạn và đòi hỏi tính tối ưu cao.

Khả năng cách ly quang học an toàn tuyệt đối

Một trong những mối lo ngại lớn nhất trong vận hành công nghiệp là hiện tượng ngắn mạch hoặc quá áp từ thiết bị ngoại vi chạy ngược về phá hỏng bộ xử lý trung tâm CPU của PLC. Nhờ tích hợp công nghệ cách ly quang học (Optically Isolated), mạch logic nội bộ của PLC được bảo vệ hoàn toàn tách biệt khỏi các nhiễu loạn điện áp từ tải bên ngoài, giúp kéo dài tuổi thọ hệ thống điều khiển.

Khả năng chia nhóm nguồn linh hoạt

Thiết bị được thiết kế chia làm các nhóm ngõ ra độc lập (mỗi nhóm chịu tải dòng điện tối đa 4 A). Cấu trúc này không chỉ giúp tối ưu hóa việc phân phối dòng điện tải mà còn tạo điều kiện thuận lợi cho việc bảo trì, cô lập sự cố cục bộ mà không ảnh hưởng tới sự vận hành của toàn bộ các ngõ ra còn lại trên hệ thống.

Lợi ích vượt trội khi sử dụng sản phẩm từ Siemens

Khi lựa chọn lắp đặt Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0 cho dự án của mình, quý doanh nghiệp và chủ đầu tư sẽ nhận được những giá trị thực tế lâu dài:

• Tối ưu hóa chi phí đầu tư: Việc tích hợp 32 cổng ngõ ra trên một mô-đun duy nhất giúp giảm số lượng card mở rộng cần mua, giảm chi phí thanh ray nhôm (DIN rail), vỏ tủ điện và giảm tải đáng kể công sức thiết kế bản vẽ đấu nối vật lý.
• Độ bền bỉ đáng kinh ngạc: Sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt của Đức, thiết bị có khả năng hoạt động liên tục 24/7 trong môi trường nhà máy nhiều cát bụi, độ ẩm cao và chịu nhiệt tốt mà không gặp bất kỳ lỗi vặt nào.
• Dễ dàng cấu hình và lập trình: Được hỗ trợ đầy đủ trong các phần mềm lập trình tiêu chuẩn của Siemens như STEP 7 Classic hoặc TIA Portal, việc khai báo phần cứng và gán địa chỉ I/O cho card SM 322 32DO diễn ra chỉ trong vài cú click chuột, giúp đẩy nhanh tiến độ triển khai dự án.
• Bảo trì nhanh chóng: Thiết kế jack cắm 40 chân mặt trước cho phép các kỹ sư dễ dàng tháo lắp nóng mô-đun để thay thế hoặc kiểm tra mà không cần phải tháo rời toàn bộ hệ thống dây điện đã đấu nối từ trước.

Ứng dụng thực tiễn trong các ngành công nghiệp

Nhờ tính linh hoạt, bền bỉ và độ tin cậy cao, Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0 được ứng dụng rộng rãi trong hàng loạt hệ thống tự động hóa công nghiệp trọng điểm:

• Hệ thống xử lý nước và nước thải: Kích hoạt các van solenoid điều hướng dòng chảy, khởi động các bơm hóa chất và đèn cảnh báo trạng thái bể lọc.
• Dây chuyền sản xuất và lắp ráp: Điều khiển hệ thống xi-lanh khí nén thông qua các van điện từ, điều phối các tay kẹp robot và hệ thống phân loại sản phẩm trên băng tải.
• Công nghiệp thực phẩm và đồ uống (F&B): Điều khiển các vòi rót định lượng, hệ thống gia nhiệt, đóng gói bao bì tự động yêu cầu độ chính xác cao về mặt thời gian thực.
• Giải pháp quản lý tòa nhà thông minh (BEMS): Đóng ngắt hệ thống chiếu sáng khu vực, quạt thông gió và giám sát trạng thái an toàn phòng cháy chữa cháy.

Kết luận

Module đầu ra số Siemens SIMATIC S7-300 SM 322 32DO 24VDC 0.5A 6ES7322-1BL00-0AA0 là mảnh ghép không thể thiếu giúp nâng tầm khả năng vận hành cho hệ thống PLC Siemens S7-300 của bạn. Đầu tư vào sản phẩm chính hãng Siemens là sự đầu tư bền vững cho chất lượng, độ an toàn và hiệu năng hoạt động bền bỉ dài lâu của toàn bộ dây chuyền sản xuất nhà máy.
