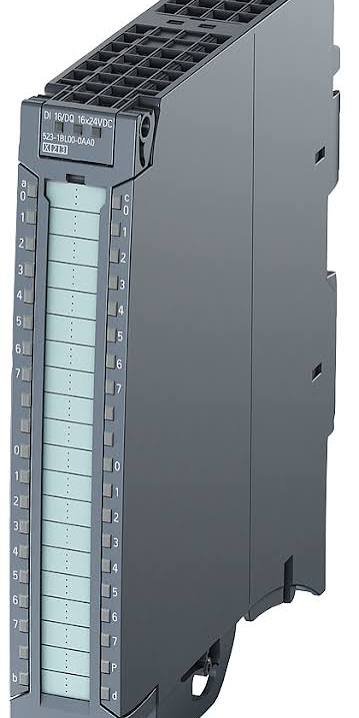

Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0

Giới thiệu Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0

Trong các hệ thống tự động hóa công nghiệp quy mô vừa và lớn, việc tối ưu hóa không gian lắp đặt trong tủ điện và giảm thiểu chi phí đầu tư phần cứng luôn là bài toán khẩn thiết đối với các kỹ sư thiết kế. Để giải quyết thách thức này, thương hiệu Siemens đã cho ra đời dòng sản phẩm tích hợp hiệu suất cao mang tên Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0. Đây là giải pháp kết hợp hoàn hảo giữa khả năng thu nhận tín hiệu số và điều khiển đầu ra trên cùng một module phần cứng duy nhất thuộc hệ sinh thái PLC SIMATIC S7-1500 cao cấp.

Sản phẩm 6ES7523-1BL00-0AA0 thuộc phân nhóm thiết bị cơ bản (Basic – BA), mang lại độ bền chuẩn công nghiệp vượt trội đi kèm một mức giá vô cùng cạnh tranh. Thiết bị được thiết kế để lắp đặt trực tiếp trên thanh ray tiêu chuẩn của dòng S7-1500 hoặc hệ thống I/O phân tán ET 200MP, đóng vai trò cầu nối giao tiếp thời gian thực mượt mà giữa bộ xử lý trung tâm CPU và các thiết bị ngoại vi ngoài nhà máy như cảm biến, công tắc hành trình, van điện từ hay rơ-le trung gian.

Đặc tính kỹ thuật nổi bật của thiết bị

Để minh chứng cho sức mạnh vận hành bền bỉ, Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0 sở hữu những thông số kỹ thuật ấn tượng được nhà sản xuất Siemens tối ưu hóa toàn diện:

• Cấu hình kênh linh hoạt 32 chân: Tích hợp đồng thời 16 kênh ngõ vào số (Digital Input – DI) và 16 kênh ngõ ra số (Digital Output – DQ). Sự kết hợp này mang lại mật độ kết nối cực cao trên một độ rộng module vật lý chỉ 25mm.
• Thông số ngõ vào số (DI) tiêu chuẩn: Sử dụng nguồn cấp ngõ vào định mức 24V DC thông dụng. Các kênh vào được cấu trúc gọn gàng trong 1 nhóm 16 kênh, đạt tiêu chuẩn ngõ vào Type 3 theo chuẩn quốc tế IEC 61131, giúp nâng cao khả năng lọc nhiễu sóng hài và nhận diện chính xác trạng thái logic của cảm biến. Thời gian trễ ngõ vào tiêu chuẩn đạt mức 3.2 ms.
• Thông số ngõ ra số (DQ) mạnh mẽ: Sở hữu 16 ngõ ra dạng bán dẫn (Transistor) với điện áp đóng ngắt 24V DC, dòng tải định mức lên đến 0.5A cho mỗi kênh. Các ngõ ra được chia làm 2 nhóm (mỗi nhóm 8 kênh) với khả năng chịu dòng tổng lên đến 4A mỗi nhóm, đảm bảo kích dòng ổn định cho các thiết bị chấp hành công nghiệp.
• Tiêu chuẩn an toàn công nghiệp đỉnh cao: Module hỗ trợ tính năng ngắt kết nối an toàn cho các nhóm tải (safety-oriented shutdown) đạt chuẩn SILCL1 theo tiêu chuẩn EN 62061 và đạt Cấp độ bảo vệ Category 2 / PL c theo tiêu chuẩn EN ISO 13849-1, giúp bảo vệ hệ thống tối đa trước các sự cố quá tải điện.
• Đầu nối Push-in hiện đại: Sản phẩm được cung cấp trọn gói bao gồm cả đầu nối phía trước (Front Connector) dạng lò xo Push-in thông minh, giúp đơn giản hóa quy trình đấu nối dây mà không cần sử dụng dụng cụ chuyên dụng.

Lợi ích thực tế khi ứng dụng vào hệ thống điều khiển

Việc lựa chọn và đưa Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0 vào cấu hình phần cứng mang lại rất nhiều lợi ích thực tế to lớn cho các đơn vị tích hợp hệ thống và nhà máy vận hành:

Tiết kiệm tối đa không gian tủ điện: Thay vì phải mua và lắp đặt hai module riêng biệt (một module DI 16 kênh và một module DQ 16 kênh) tốn diện tích, thiết bị tích hợp này chỉ chiếm một khe cắm duy nhất trên thanh ray S7-1500. Điều này giúp thu hẹp kích thước tủ điện phân phối, tối ưu hóa sơ đồ bố trí thiết bị bên trong tủ.

Cắt giảm chi phí đầu tư phần cứng: Việc tích hợp hai chức năng trong một không chỉ giúp giảm chi phí mua sắm module mà còn giảm bớt số lượng phụ kiện đi kèm như thanh nối bus nền, đầu nối trước. Đây là giải pháp tối ưu hóa ngân sách hoàn hảo cho các dự án tự động hóa có số lượng điểm I/O vừa phải.

Rút ngắn thời gian thi công và bảo trì: Nhờ đầu nối Front Connector Push-in đi kèm sẵn, các kỹ sư điện có thể tiến hành găm dây đấu nối cực kỳ nhanh chóng và chắc chắn, hạn chế tối đa hiện tượng lỏng chân sụt áp do rung lắc cơ học trong nhà máy. Đồng thời việc kiểm tra, đo đạc thông mạch cũng trở nên dễ dàng hơn bao giờ hết.

Đồng bộ hoàn toàn trên TIA Portal: Là thành viên chính thức của đại gia đình Siemens SIMATIC, module 6ES7523-1BL00-0AA0 được hỗ trợ cấu hình kéo thả trực quan trên phần mềm Totally Integrated Automation (TIA) Portal. Người lập trình có thể dễ dàng định địa chỉ I/O, thiết lập thông số và thực hiện chẩn đoán lỗi trực tuyến một cách nhanh chóng.

Ứng dụng thực tiễn của module công nghiệp

Nhờ cấu trúc thiết kế compact linh hoạt và tính năng vận hành bền bỉ trong dải nhiệt độ môi trường công nghiệp khắc nghiệt, Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0 hiện đang được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất tự động:

• Chế tạo máy và băng tải trung chuyển: Tích hợp trong các tủ điều khiển máy đóng gói, máy dán nhãn, hệ thống băng tải phân loại sản phẩm logic, nơi cần thu thập tín hiệu từ các cảm biến quang, cảm biến tiệm cận và xuất lệnh điều khiển van khí nén hoặc khởi động từ.
• Hệ thống xử lý nước cấp và nước thải: Điều khiển các cụm bơm chìm, van đóng mở đường ống và giám sát các phao báo mức, công tắc áp suất trong các trạm xử lý nước phân tán sử dụng kiến trúc ET 200MP.
• Công nghiệp thực phẩm và đồ uống (F&B): Ứng dụng trong các công đoạn khuấy trộn nguyên liệu, chiết rót sản phẩm, giám sát trạng thái an toàn cửa tủ và điều khiển hệ thống đèn cảnh báo tháp tín hiệu.
• Hệ thống quản lý tòa nhà thông minh (BMS): Giám sát trạng thái hoạt động của các quạt thông gió HVAC, hệ thống chiếu sáng tầng, các cảm biến báo khói và điều khiển đóng cắt rơ-le nguồn điện.

Tại sao nên lựa chọn sản phẩm Siemens chính hãng?

Trên thị trường thiết bị điện công nghiệp hiện nay, việc duy trì tính ổn định của hệ thống PLC đóng vai trò sống còn đối với năng suất của toàn bộ nhà máy. Do đó, việc trang bị giải pháp Module mở rộng ngõ vào ra Siemens SIMATIC S7-1500 DI 16x24VDC/DQ 16x24VDC/0.5A BA 6ES7523-1BL00-0AA0 chính hãng Siemens luôn là sự đầu tư đúng đắn nhất. Thiết bị chính hãng sở hữu đầy đủ các chứng chỉ chất lượng quốc tế khắt khe như CE, cULus, RCM, FM mang lại sự an tâm tuyệt đối trong quá trình vận hành dài hạn.

Hãy liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm, đồng thời nhận bảng báo giá cạnh tranh nhất cho các dòng sản phẩm bộ điều khiển lập trình Siemens SIMATIC S7-1500.
