Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0

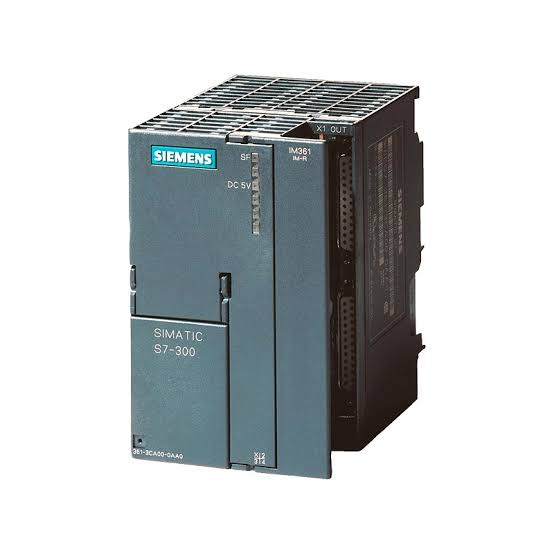

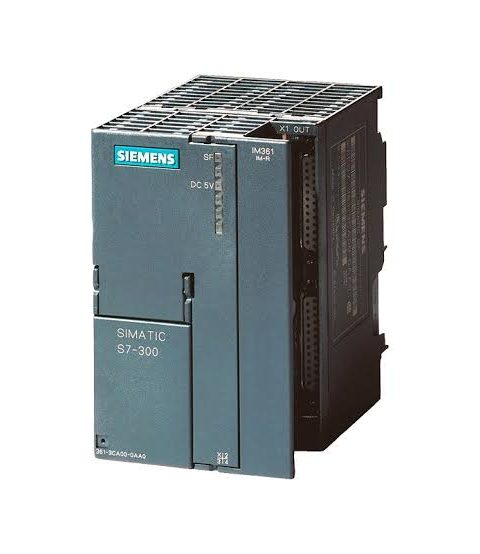

Giới thiệu Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0

Trong các hệ thống tự động hóa công nghiệp quy mô trung bình và lớn, nhu cầu mở rộng số lượng cổng kết nối I/O (ngõ vào/ngõ ra) là một bài toán vô cùng quen thuộc. Khi các module chức năng trên rack chính (Central Rack) đã hoạt động hết công suất và không còn không gian trống, việc bổ sung thêm các giá đỡ mở rộng (Expansion Rack) trở thành giải pháp tối ưu. Để đảm bảo quá trình truyền thông dữ liệu tốc độ cao, liên tục và chính xác giữa rack trung tâm và các rack mở rộng này, thương hiệu Siemens đã phát triển dòng sản phẩm module giao tiếp chuyên dụng. Trong số đó, Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0 chính là mắt xích quan trọng giúp hiện thực hóa việc kết nối và mở rộng cấu hình phần cứng một cách chuyên nghiệp và bền bỉ nhất.

Sản phẩm này là dòng module giao tiếp (Interface Module – IM 361) được thiết kế đặc biệt để lắp đặt trên các giá mở rộng (ER) thuộc hệ thống PLC SIMATIC S7-300. Với khả năng tương thích hoàn hảo cùng các linh kiện chuẩn của Siemens, thiết bị này không chỉ giúp gia tăng số lượng cổng kết nối vật lý mà còn đảm bảo toàn bộ hệ thống phân tán vận hành thống nhất với hiệu suất tối đa.

Đặc điểm kỹ thuật nổi bật của thiết bị

Để đáp ứng yêu cầu truyền thông khắt khe trong môi trường nhà máy, Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0 sở hữu những thông số và đặc tính kỹ thuật vượt trội được tối ưu hóa từ công nghệ Đức:

• Chức năng truyền nhận dữ liệu mạnh mẽ: Đóng vai trò là module ghép nối đặt tại rack mở rộng, kết nối trực tiếp với module đầu não IM 360 ở rack trung tâm hoặc liên kết dạng nối tầng (daisy-chain) với các module IM 361 khác trong hệ thống.
• Tích hợp đường truyền C-bus: Module hỗ trợ đường truyền bus nội bộ (C-bus) bên cạnh I-bus thông thường, cho phép truyền dữ liệu chẩn đoán phức tạp cũng như hỗ trợ ghép nối các module chức năng đặc biệt và module truyền thông (CP/FM) trên rack mở rộng.
• Nguồn cấp tích hợp: Thiết bị sử dụng nguồn cấp tiêu chuẩn 24 VDC. Đặc biệt, trên thân module tích hợp bộ chuyển đổi nguồn nội bộ giúp cấp điện ổn định trực tiếp cho bus nền của rack mở rộng, giảm thiểu việc đi dây phức tạp từ nguồn ngoài.
• Đèn LED chỉ thị trực quan: Trang bị hệ thống đèn LED hiển thị trạng thái hoạt động và cảnh báo lỗi tức thời giúp kỹ sư vận hành dễ dàng giám sát, chẩn đoán sự cố phần cứng nhanh chóng mà không cần kết nối máy tính.

Những lợi ích vượt trội khi sử dụng Module IM 361 6ES7361-3CA01-0AA0

Việc đầu tư tích hợp Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0 vào sơ đồ tủ điện điều khiển mang lại cho doanh nghiệp và các đơn vị tích hợp hệ thống nhiều lợi ích thiết thực:

Tiết kiệm chi phí đầu tư phần cứng hiệu quả: Thay vì phải nâng cấp lên dòng CPU cao cấp hơn hoặc sử dụng thêm các bộ điều khiển độc lập khác, người dùng chỉ cần sử dụng module giao tiếp để liên kết thêm các rack phụ với chi phí vô cùng tối ưu. Điều này giúp tận dụng tối đa sức mạnh xử lý sẵn có của CPU trung tâm S7-300.

Khả năng mở rộng linh hoạt và quy mô: Hệ thống PLC S7-300 cho phép kết nối tối đa lên đến 3 rack mở rộng thông qua giao tiếp IM 360/IM 361. Sự hỗ trợ từ thiết bị giúp nâng tổng số module mở rộng có thể lắp đặt lên tới 32 module, giải quyết triệt để bài toán thiếu hụt kênh tín hiệu đầu vào/đầu ra khi nhà máy mở rộng dây chuyền sản xuất.

Đảm bảo tốc độ truyền tải thời gian thực: Sử dụng kết nối cáp chuyên dụng tốc độ cao giúp dữ liệu giữa rack trung tâm và các rack mở rộng được cập nhật liên tục với độ trễ gần như bằng không. Hệ thống điều khiển sẽ phản hồi chính xác các tín hiệu cảm biến và lệnh điều khiển cơ cấu chấp hành trong thời gian thực.

Độ bền công nghiệp cao và vận hành ổn định: Sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens tại Đức (Xuất xứ: DE), sản phẩm có khả năng chống nhiễu điện từ vượt trội, chịu đựng tốt môi trường rung lắc mạnh và dải nhiệt độ làm việc rộng trong các khu vực sản xuất khắc nghiệt.

Ứng dụng thực tế của sản phẩm trong công nghiệp

Nhờ tính linh hoạt và khả năng hoạt động cực kỳ tin cậy, Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0 được ứng dụng rộng rãi trong nhiều hệ thống điều khiển tự động hóa cốt lõi:

• Hệ thống xử lý nước và nước thải: Kết nối các cụm bể lọc, bể lắng phân tán với tủ điều khiển trung tâm để thu thập dữ liệu lưu lượng, nồng độ pH và điều khiển hệ thống bơm công suất lớn.
• Dây chuyền sản xuất và đóng gói thực phẩm (F&B): Hỗ trợ lắp đặt thêm các module I/O tốc độ cao và module công nghệ để điều khiển động cơ servo, băng tải phân loại sản phẩm.
• Hệ thống giám sát năng lượng và HVAC trong tòa nhà: Thu thập dữ liệu nhiệt độ, độ ẩm từ hàng trăm cảm biến bố trí tại các khu vực khác nhau về bộ xử lý trung tâm S7-300 để phân tích và vận hành hệ thống điều hòa không khí tối ưu.
• Nhà máy chế tạo và lắp ráp linh kiện điện tử: Đáp ứng số lượng cổng kết nối cực lớn của các cánh tay robot và cảm biến hành trình trên các dây chuyền lắp ráp bán tự động hoặc tự động hoàn toàn.

Hướng dẫn lắp đặt và cấu hình phần cứng cơ bản

Quy trình triển khai lắp đặt Module mở rộng Siemens SIMATIC S7-300 IM 361 6ES7361-3CA01-0AA0 tương đối đơn giản nhờ triết lý thiết kế dạng mô-đun hóa thông minh của Siemens:

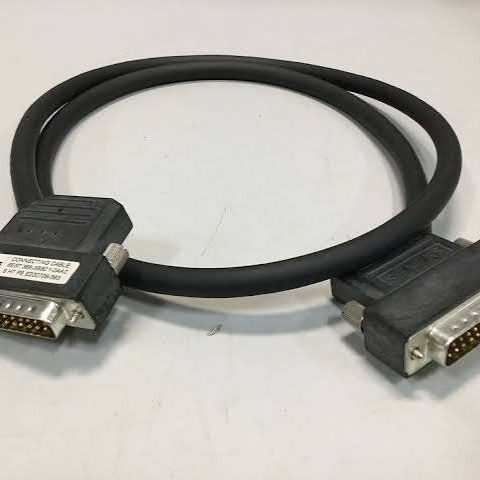

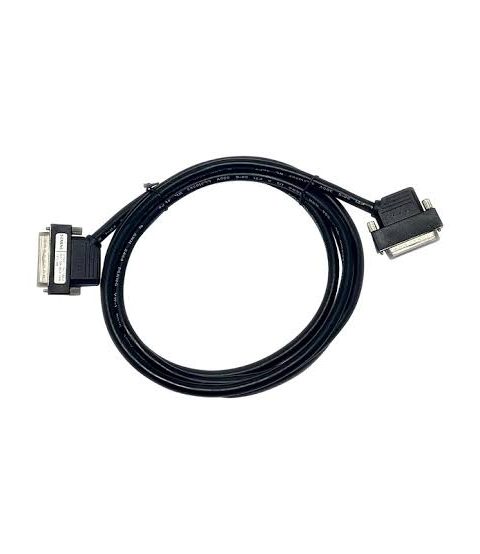

Đầu tiên, module phải được lắp cố định tại khe cắm số 3 (slot 3) trên thanh ray của rack mở rộng. Đây là slot quy định dành riêng cho module giao tiếp trong hệ thống S7-300. Sau đó, sử dụng cáp kết nối chuyên dụng (ví dụ mã cáp 6ES7368) để liên kết cổng kết nối phía trước của module IM 361 với module IM 360 trên rack chính hoặc module IM 361 của rack liền kề trước đó. Cuối cùng, thực hiện cấp nguồn điện 24 VDC vào cầu đấu của thiết bị và tiến hành khai báo cấu hình phần cứng (Hardware Configuration) trên phần mềm chuyên dụng Step 7 hoặc TIA Portal một cách đồng bộ.
