Trong các hệ thống điện công nghiệp và dân dụng hiện nay, việc sử dụng điện hiệu quả không chỉ giúp tiết kiệm chi phí mà còn đảm bảo hệ thống vận hành ổn định, an toàn. Một trong những thiết bị đóng vai trò quan trọng trong việc nâng cao hiệu suất sử dụng điện chính là tụ bù công suất.
Vậy tụ bù là gì, cấu tạo ra sao, hoạt động theo nguyên lý nào và được ứng dụng như thế nào trong thực tế? Hãy cùng Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh tìm hiểu chi tiết trong bài viết dưới đây.

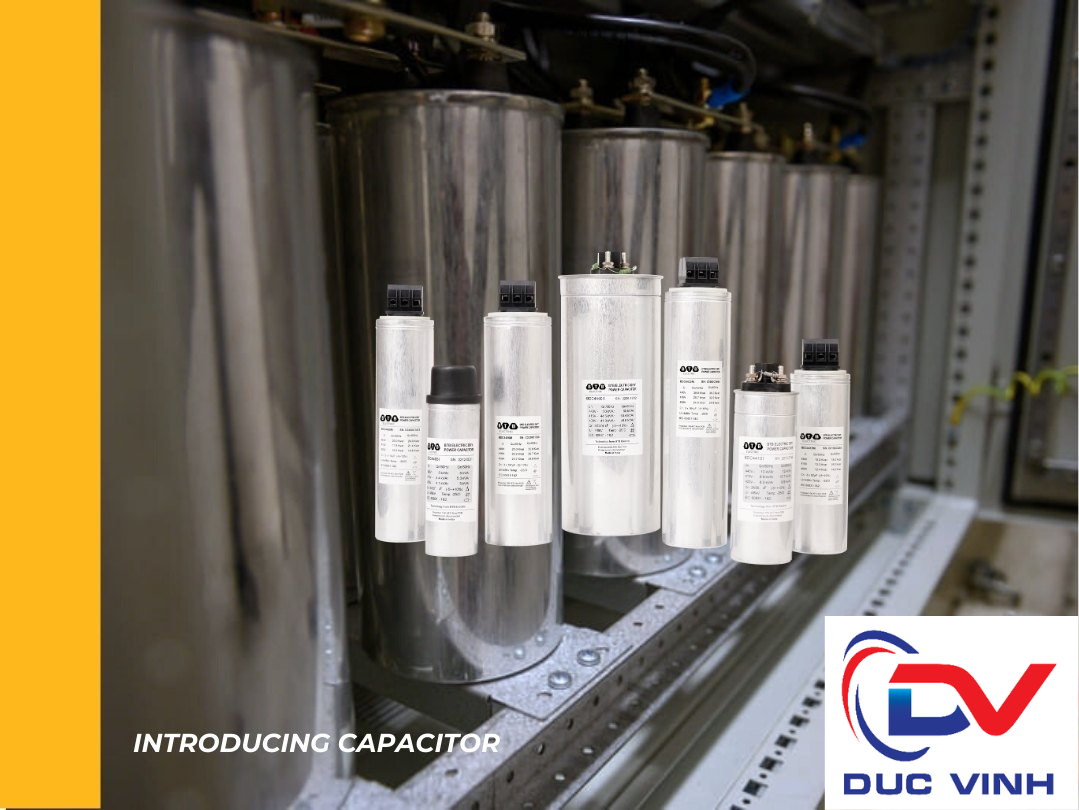

Tụ Bù Là Gì?
Tụ bù là thiết bị điện được sử dụng để tạo ra công suất phản kháng nhằm bù đắp lượng công suất phản kháng mà các thiết bị điện tiêu thụ trong quá trình hoạt động.
Trong các nhà máy, xưởng sản xuất hoặc tòa nhà thương mại, nhiều thiết bị như động cơ điện, máy biến áp, máy hàn, máy nén khí… đều tiêu thụ công suất phản kháng. Điều này làm giảm hệ số công suất (Cosφ), gây tổn thất điện năng và làm tăng chi phí tiền điện.
Việc lắp đặt tụ bù giúp:
- Nâng cao hệ số công suất Cosφ.
- Giảm tổn thất điện năng trên đường dây.
- Hạn chế sụt áp.
- Tăng khả năng tải của hệ thống điện.
- Giảm chi phí tiền điện do tránh bị phạt công suất phản kháng.
Chính vì vậy, tụ bù là một trong những thiết bị không thể thiếu trong các hệ thống điện công nghiệp hiện đại.
Vai Trò Của Tụ Bù Trong Hệ Thống Điện
Nhiều doanh nghiệp phải trả thêm chi phí tiền điện hàng tháng do hệ số công suất thấp. Đây là một trong những nguyên nhân phổ biến khiến chi phí vận hành tăng cao.
Tụ bù mang lại nhiều lợi ích quan trọng như:
Nâng Cao Hệ Số Công Suất
Khi hệ số công suất Cosφ thấp, dòng điện trong hệ thống sẽ tăng lên, gây hao phí điện năng. Tụ bù giúp cải thiện hệ số công suất, giảm dòng điện và tối ưu hiệu quả sử dụng điện.
Giảm Tổn Thất Điện Năng
Khi dòng điện giảm, tổn thất điện trên dây dẫn và máy biến áp cũng giảm đáng kể.
Tiết Kiệm Chi Phí Điện
Nhiều đơn vị sản xuất có thể tiết kiệm từ 5% đến 15% chi phí điện năng sau khi lắp đặt hệ thống tụ bù phù hợp.
Tăng Tuổi Thọ Thiết Bị
Hệ thống điện hoạt động ổn định hơn, giảm hiện tượng quá tải và nóng thiết bị, từ đó kéo dài tuổi thọ của máy móc.
Cấu Tạo Của Tụ Bù
Mặc dù có nhiều chủng loại khác nhau nhưng nhìn chung tụ bù được cấu tạo từ các bộ phận chính sau:
Bản Cực Dẫn Điện
Gồm hai bản kim loại có khả năng dẫn điện tốt, thường được làm bằng nhôm hoặc hợp kim nhôm.
Lớp Điện Môi
Là vật liệu cách điện được đặt giữa hai bản cực nhằm tích trữ điện tích.
Tùy theo từng loại tụ bù mà lớp điện môi có thể là:
- Giấy tẩm dầu
- Màng polypropylene
- Vật liệu tổng hợp chuyên dụng
Vỏ Bảo Vệ
Thường được chế tạo từ nhôm hoặc thép sơn tĩnh điện giúp bảo vệ tụ khỏi tác động của môi trường.
Bộ Phận An Toàn
Một số tụ bù hiện đại được tích hợp:
- Van chống nổ
- Bộ ngắt áp suất
- Hệ thống bảo vệ quá áp
Nhằm đảm bảo an toàn trong quá trình vận hành.
Nguyên Lý Hoạt Động Của Tụ Bù
Tụ bù hoạt động dựa trên khả năng tích và phóng điện của tụ điện.
Khi được kết nối vào lưới điện xoay chiều, tụ bù sẽ sinh ra công suất phản kháng dung kháng (Qc). Lượng công suất này sẽ bù lại phần công suất phản kháng cảm kháng (Q) do các tải cảm như động cơ điện tiêu thụ.
Kết quả là:
- Hệ số công suất Cosφ tăng lên.
- Dòng điện trong hệ thống giảm xuống.
- Giảm tổn hao điện năng.
- Hệ thống vận hành hiệu quả hơn.

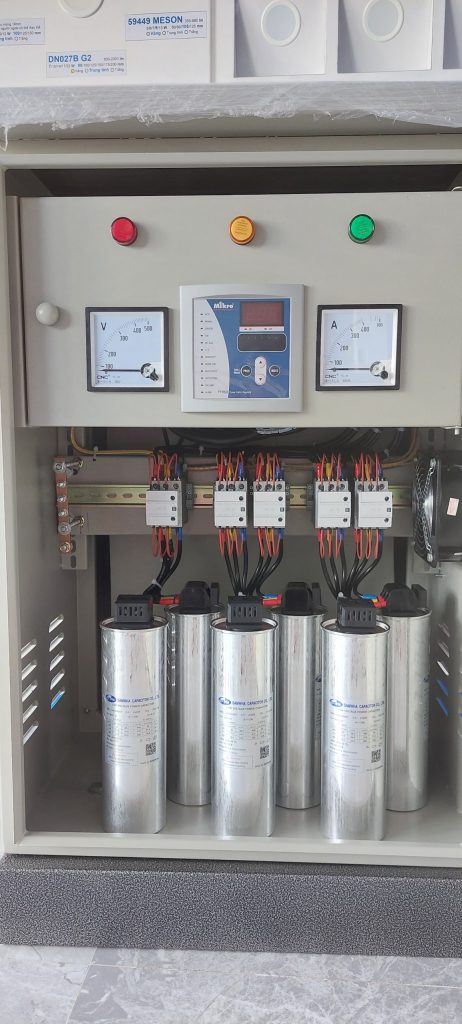

Trong các tủ tụ bù tự động, bộ điều khiển sẽ liên tục giám sát hệ số công suất và đóng hoặc cắt các cấp tụ để duy trì Cosφ ở mức tối ưu.
Phân Loại Tụ Bù Phổ Biến Hiện Nay
Hiện nay trên thị trường có nhiều loại tụ bù khác nhau. Dưới đây là các loại được sử dụng phổ biến nhất.
Tụ Bù Khô
Tụ bù khô sử dụng màng polypropylene tự phục hồi làm điện môi.
Ưu Điểm
- Kích thước nhỏ gọn.
- Hiệu suất cao.
- Tuổi thọ dài.
- An toàn và thân thiện môi trường.
- Không rò rỉ dầu.
Nhược Điểm
- Giá thành cao hơn một số loại khác.
Ứng Dụng
- Nhà máy sản xuất.
- Tòa nhà văn phòng.
- Trung tâm thương mại.
- Hệ thống điện công nghiệp.
Tụ Bù Dầu
Loại tụ này sử dụng dầu cách điện để làm mát và cách điện.
Ưu Điểm
- Chịu quá tải tốt.
- Giá thành hợp lý.
Nhược Điểm
- Có nguy cơ rò rỉ dầu.
- Cần bảo trì định kỳ.
Ứng Dụng
- Các hệ thống điện công suất lớn.
- Nhà máy công nghiệp nặng.
Tụ Bù Hạ Thế
Làm việc ở điện áp dưới 1000V.
Ứng dụng phổ biến trong:
- Nhà xưởng.
- Tòa nhà.
- Hệ thống điện dân dụng.
Tụ Bù Trung Thế
Được sử dụng trong:
- Trạm biến áp.
- Nhà máy công nghiệp quy mô lớn.
- Hệ thống phân phối điện trung thế.
So Sánh Tụ Bù Khô Và Tụ Bù Dầu
| Tiêu chí | Tụ bù khô | Tụ bù dầu |
|---|---|---|
| Tuổi thọ | Cao | Trung bình |
| Kích thước | Nhỏ gọn | Lớn hơn |
| Bảo trì | Ít | Nhiều |
| Độ an toàn | Cao | Trung bình |
| Nguy cơ rò rỉ | Không | Có |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
Hiện nay, tụ bù khô đang dần trở thành lựa chọn ưu tiên trong các công trình hiện đại nhờ độ bền và độ an toàn vượt trội.
Ứng Dụng Của Tụ Bù Trong Thực Tế
Tụ bù được ứng dụng rộng rãi trong nhiều lĩnh vực:
Nhà Máy Sản Xuất
Giúp giảm chi phí điện năng và ổn định nguồn điện cho dây chuyền sản xuất.
Xưởng Cơ Khí
Hỗ trợ các thiết bị sử dụng động cơ công suất lớn hoạt động hiệu quả hơn.
Tòa Nhà Văn Phòng
Cải thiện chất lượng điện năng cho hệ thống điều hòa, thang máy và chiếu sáng.
Trung Tâm Thương Mại
Đảm bảo nguồn điện ổn định cho toàn bộ hệ thống vận hành.
Trạm Biến Áp
Nâng cao hiệu quả truyền tải điện và giảm tổn thất điện năng.
Cách Lựa Chọn Tụ Bù Phù Hợp
Để lựa chọn tụ bù phù hợp cần căn cứ vào:
- Công suất tải thực tế.
- Hệ số công suất hiện tại.
- Hệ số công suất mong muốn.
- Mức điện áp sử dụng.
- Điều kiện môi trường lắp đặt.
- Mức độ sóng hài trong hệ thống.
Đối với những hệ thống có nhiều biến tần hoặc tải phi tuyến, nên sử dụng tụ bù kết hợp cuộn kháng để tránh hiện tượng cộng hưởng sóng hài.
Việc tính toán dung lượng tụ bù cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn nhằm đảm bảo hiệu quả đầu tư và độ an toàn của hệ thống.
Những Lưu Ý Khi Sử Dụng Tụ Bù
Để hệ thống tụ bù hoạt động ổn định, người dùng cần lưu ý:
- Kiểm tra nhiệt độ làm việc định kỳ.
- Vệ sinh tủ tụ bù thường xuyên.
- Kiểm tra tiếp điểm contactor.
- Theo dõi hệ số công suất Cosφ.
- Thay thế tụ bù khi có dấu hiệu phồng, rò rỉ hoặc suy giảm dung lượng.
Việc bảo trì định kỳ sẽ giúp kéo dài tuổi thọ thiết bị và hạn chế các sự cố ngoài ý muốn.
Câu Hỏi Thường Gặp Về Tụ Bù
Tụ bù có giúp tiết kiệm điện không?
Có. Tụ bù giúp giảm tổn thất điện năng và tránh bị phạt công suất phản kháng, từ đó tiết kiệm chi phí điện hàng tháng.
Khi nào cần lắp đặt tụ bù?
Khi hệ số công suất Cosφ thấp hoặc hệ thống điện sử dụng nhiều động cơ và thiết bị cảm kháng.
Tụ bù khô hay tụ bù dầu tốt hơn?
Tụ bù khô được đánh giá cao hơn về độ an toàn, tuổi thọ và khả năng vận hành ổn định.
Kết Luận
Tụ bù là thiết bị quan trọng giúp nâng cao hiệu quả sử dụng điện, giảm tổn thất điện năng và tiết kiệm chi phí vận hành cho doanh nghiệp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và lựa chọn đúng loại tụ bù sẽ giúp hệ thống điện vận hành ổn định, an toàn và bền bỉ hơn.
Nếu quý khách đang cần tư vấn lựa chọn tụ bù, tủ tụ bù hoặc các thiết bị điện công nghiệp chất lượng cao, hãy liên hệ ngay với Công Ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh để được đội ngũ kỹ thuật hỗ trợ nhanh chóng và chính xác.
