Biến dòng điện ngâm dầu 35-40,5kV 3 mạch CTX-3CXODXX 1-400A EM5F21

Thông số kỹ thuật biến dòng CT35-3CxODxC EM5F21

Dựa trên catalogue kỹ thuật EM5K21.12-2023 của nhà sản xuất, một số thông số đáng chú ý của sản phẩm gồm:

Những thông số trên cần được đối chiếu với đúng tỷ số biến và cấu hình đặt hàng trước khi lựa chọn cho từng công trình.

CT35-3CxODxC là gì?

Tên model CT35-3CxODxC thể hiện một phần cấu tạo và đặc tính của sản phẩm.

Trong đó, CT35 thuộc nhóm máy biến dòng sử dụng cho cấp điện áp 35kV với điện áp lớn nhất cho thiết bị đạt 40,5kV. Ký hiệu 3C thể hiện thiết bị có 3 lõi từ, còn OD chỉ thiết kế ngoài trời, ngâm dầu. Ký hiệu C trong catalogue được sử dụng cho cấp chính xác bảo vệ 5P20.

Nhờ có 3 cuộn dây thứ cấp, biến dòng có thể cung cấp tín hiệu phục vụ các yêu cầu đo lường hoặc bảo vệ tùy theo cấu hình cụ thể của hệ thống.

Nguyên lý hoạt động của biến dòng điện 35kV

Máy biến dòng hay Current Transformer – CT hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện sơ cấp chạy qua biến dòng, từ trường sinh ra trong lõi từ tạo nên dòng điện ở phía thứ cấp theo tỷ số biến đã thiết kế.

Thay vì đưa trực tiếp dòng điện lớn của lưới trung thế vào thiết bị đo và relay, biến dòng chuyển đổi dòng sơ cấp xuống mức tiêu chuẩn như 1A hoặc 5A ở phía thứ cấp.

Nhờ đó, hệ thống đo lường và bảo vệ có thể tiếp nhận tín hiệu dòng điện phù hợp hơn để phục vụ giám sát, đo đếm hoặc phát hiện các trạng thái bất thường.

Thiết kế 3 lõi từ đáp ứng nhu cầu đo lường và bảo vệ

Một đặc điểm đáng chú ý của CT35-3CxODxC EM5K21 là thiết kế 3 lõi từ và 3 cuộn dây thứ cấp.

Thiết kế nhiều lõi giúp sản phẩm phù hợp với những hệ thống cần lấy nhiều tín hiệu thứ cấp. Tùy cấu hình kỹ thuật của công trình, các cuộn thứ cấp có thể được bố trí cho mục đích đo lường hoặc bảo vệ.

Catalogue cũng cho biết sản phẩm có thể được thiết kế theo dạng một tỷ số hoặc hai tỷ số. Với loại hai tỷ số, tỷ số có thể được thay đổi bằng cách đổi nối ở phía thứ cấp. Đặc điểm này giúp người thiết kế có thêm lựa chọn khi xây dựng cấu hình hệ thống điện.

Kết cấu ngâm dầu phù hợp lắp đặt ngoài trời

CT35-3CxODxC sử dụng dầu cách điện có điện áp đánh thủng cao và được thiết kế hướng đến điều kiện khí hậu nhiệt đới cũng như môi trường có mức độ ô nhiễm cao.

Đây là yếu tố đáng quan tâm đối với máy biến dòng trung thế ngoài trời, bởi thiết bị thường xuyên chịu ảnh hưởng của nhiệt độ, độ ẩm và các yếu tố môi trường trong thời gian dài.

Theo tài liệu của nhà sản xuất, điều kiện môi trường thiết kế bao gồm nhiệt độ khoảng -5°C đến +45°C, độ ẩm tương đối tối đa 100% và độ cao lắp đặt không vượt quá giới hạn được quy định trong catalogue.

Chiều dài đường rò nhỏ nhất 25mm/kV cũng là thông số cần được xem xét khi lựa chọn thiết bị cho môi trường ngoài trời.

Khả năng cách điện của biến dòng CT35

Đối với thiết bị sử dụng trên lưới trung thế, khả năng chịu điện áp là thông số không thể bỏ qua.

CT35-3CxODxC có:

• Điện áp lớn nhất cho thiết bị: 40,5kV
• Điện áp thử tần số công nghiệp trong 1 phút: 80kV
• Điện áp thử xung sét: 190kV

Các thông số này thể hiện cấp cách điện của thiết bị và là cơ sở kỹ thuật quan trọng khi kỹ sư lựa chọn biến dòng cho hệ thống 35kV.

Dải dòng sơ cấp và dòng thứ cấp

Catalogue của CT35-3CxODxC liệt kê nhiều dòng sơ cấp định mức như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A và 400A…

Đối với nhóm sản phẩm 100–400A, khách hàng có thể lựa chọn tỷ số phù hợp với dòng điện làm việc thực tế của hệ thống.

Dòng thứ cấp định mức có hai lựa chọn phổ biến là 1A và 5A. Việc lựa chọn tỷ số biến dòng không nên chỉ căn cứ vào dòng tải hiện tại mà cần tính đến thiết bị đo, relay bảo vệ, phụ tải thứ cấp và yêu cầu thiết kế của toàn bộ hệ thống.

Ứng dụng của biến dòng điện ngâm dầu 35–40,5kV

Với thiết kế ngoài trời và cấp điện áp 35kV, CT35-3CxODxC có thể được xem xét cho nhiều hạng mục của hệ thống điện trung thế như trạm biến áp 35kV, hệ thống phân phối điện của nhà máy, khu công nghiệp, công trình hạ tầng điện và các hệ thống cần lấy tín hiệu dòng điện cho đo lường hoặc bảo vệ.

Thiết bị đóng vai trò trung gian giữa dòng điện sơ cấp của hệ thống và các thiết bị thứ cấp. Vì vậy, việc lựa chọn đúng tỷ số, đúng cấp chính xác và đúng công suất phụ tải có ảnh hưởng trực tiếp đến khả năng làm việc của hệ thống đo lường – bảo vệ.

Lưu ý quan trọng khi lắp đặt và vận hành

Đối với máy biến dòng, vấn đề an toàn phía thứ cấp đặc biệt quan trọng. Theo hướng dẫn của nhà sản xuất, trong quá trình vận hành, mạch thứ cấp phải luôn được nối với phụ tải hoặc được ngắn mạch khi cần thiết; không được để hở mạch thứ cấp. Một đầu của mỗi cuộn thứ cấp phải được nối đất theo yêu cầu kỹ thuật.

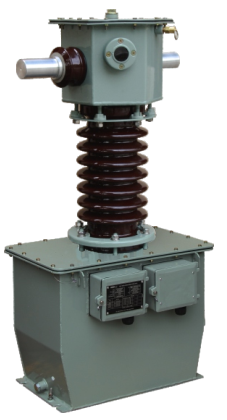

Thiết bị có thể được lắp ở nhiều vị trí và được cố định thông qua bốn bulông tại các lỗ trên đế. Các đầu ra thứ cấp được bố trí tại cụm đấu dây liền thân, có hộp bảo vệ, nắp che và vít kẹp chì.

Việc lắp đặt, đấu nối, kiểm tra cách điện và đưa thiết bị vào vận hành cần được thực hiện bởi nhân sự có chuyên môn về điện trung thế và tuân thủ hồ sơ thiết kế của công trình.
