Biến dòng điện ngâm dầu 35-40,5kV 3 mạch CTX-3CXODXX 600-2000A EM5F24

1. Biến dòng điện ngâm dầu 35–40,5kV EM5K24 là gì?

Biến dòng điện, hay Current Transformer – CT, là thiết bị dùng để biến đổi dòng điện sơ cấp có giá trị lớn thành dòng điện thứ cấp có giá trị tiêu chuẩn, phù hợp để đưa đến công tơ, đồng hồ đo, thiết bị giám sát hoặc hệ thống relay bảo vệ.

Ở cấp điện áp 35kV, việc đưa trực tiếp dòng điện lớn vào thiết bị đo là không khả thi và tiềm ẩn nguy hiểm. Biến dòng tạo ra sự cách ly cần thiết giữa mạch điện trung thế và hệ thống đo lường, đồng thời cung cấp tín hiệu dòng điện tỷ lệ với dòng điện thực tế trên đường dây.

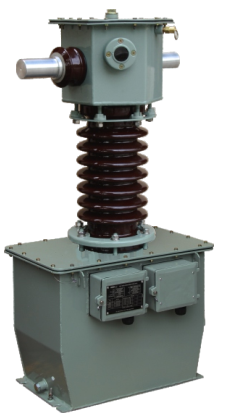

CT35-3CxODxC EM5K24 là biến dòng điện ngâm dầu dùng cho hệ thống trung thế, có cấu hình 3 mạch thứ cấp và dải dòng sơ cấp theo tài liệu sản phẩm từ 600A đến 1200A.

2. Thông số cơ bản của CT35-3CxODxC EM5K24

Một số thông tin nhận dạng chính của sản phẩm gồm:

• Nhóm sản phẩm: Biến dòng điện trung thế ngâm dầu
• Mã tài liệu/sản phẩm: EM5K24
• Kiểu: CT35-3CxODxC
• Cấp điện áp sử dụng: Hệ thống 35kV
• Điện áp thiết bị cao nhất: thuộc nhóm 40,5kV
• Số mạch thứ cấp: 3 mạch
• Dòng điện sơ cấp: 600–1200A theo tài liệu EM5K24 được cung cấp
• Môi trường lắp đặt: phù hợp với ứng dụng ngoài trời theo cấu hình thiết bị
• Môi chất cách điện: dầu cách điện
• Ứng dụng: đo lường, giám sát và cung cấp tín hiệu cho hệ thống bảo vệ điện.

Các thông số chi tiết như tỷ số biến, dòng thứ cấp, cấp chính xác, dung lượng tải, khả năng chịu dòng ngắn mạch hoặc cấu hình từng cuộn thứ cấp cần được lựa chọn theo hồ sơ kỹ thuật và yêu cầu cụ thể của công trình.

3. Điểm nổi bật của biến dòng điện ngâm dầu 35kV 3 mạch

Thiết kế dành cho lưới điện trung thế 35kV

CT35-3CxODxC được định hướng sử dụng trong hệ thống điện 35kV, nơi yêu cầu về khả năng cách điện và độ ổn định của thiết bị cao hơn đáng kể so với các hệ thống hạ thế.

Thiết bị phù hợp để bố trí tại các trạm biến áp, trạm phân phối, hệ thống điện nhà máy và các công trình sử dụng mạng điện trung thế.

Cấu hình 3 mạch thứ cấp linh hoạt

Một ưu điểm đáng chú ý của dòng EM5K24 CT35-3CxODxC là thiết kế 3 mạch. Tùy theo cấu hình kỹ thuật được đặt hàng, các cuộn thứ cấp có thể phục vụ những nhiệm vụ khác nhau trong hệ thống.

Việc bố trí nhiều mạch thứ cấp giúp kỹ sư thiết kế hệ thống thuận tiện hơn khi cần lấy tín hiệu dòng điện cho các thiết bị đo, giám sát hoặc bảo vệ mà vẫn đảm bảo sự phân tách chức năng theo thiết kế.

Dải dòng sơ cấp lớn

Phiên bản tài liệu EM5K24 mà khách hàng cung cấp thể hiện dải 600–1200A. Đây là nhóm tỷ số dòng phù hợp với các tuyến trung thế và trạm điện có dòng tải tương đối lớn.

Khi lựa chọn tỷ số biến dòng, không nên chỉ chọn theo dòng điện hiện tại. Kỹ sư cần xem xét dòng tải cực đại, khả năng mở rộng phụ tải, đặc tính bảo vệ và yêu cầu đo lường của hệ thống.

Kết cấu ngâm dầu

Dầu cách điện đóng vai trò quan trọng trong kết cấu của biến dòng ngâm dầu. Cùng với hệ thống cách điện của thiết bị, môi chất này hỗ trợ duy trì khả năng cách điện cần thiết giữa các phần mang điện ở cấp điện áp trung thế.

Đối với thiết bị sử dụng ngoài trời, quá trình vận hành cũng cần chú ý đến tình trạng cách điện, độ kín, đầu nối và các dấu hiệu bất thường để đảm bảo độ tin cậy lâu dài.

4. Biến dòng CT35-3CxODxC hoạt động như thế nào?

Nguyên lý của biến dòng điện dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện lớn chạy qua phía sơ cấp, từ thông được tạo ra trong lõi từ và cảm ứng dòng điện tại cuộn thứ cấp.

Dòng thứ cấp có tỷ lệ xác định với dòng sơ cấp theo tỷ số biến dòng được thiết kế.

Ví dụ về nguyên tắc, nếu sử dụng tỷ số biến dòng 600/5A thì khi dòng sơ cấp đạt 600A, dòng thứ cấp danh định tương ứng là 5A. Tuy nhiên, đây chỉ là ví dụ giải thích nguyên lý; tỷ số thực tế cần căn cứ đúng cấu hình sản phẩm được đặt hàng.

Nhờ cơ chế này, đồng hồ, công tơ hoặc relay không phải kết nối trực tiếp với dòng điện hàng trăm ampere trên hệ thống trung thế.

5. Ứng dụng của biến dòng điện ngâm dầu 35–40,5kV

Biến dòng CT35 3 mạch có thể được sử dụng trong nhiều hệ thống điện trung thế như:

Trạm biến áp 35kV: cung cấp tín hiệu dòng điện phục vụ hệ thống đo lường và bảo vệ tại trạm.

Hệ thống phân phối điện: giám sát dòng tải trên các tuyến điện và hỗ trợ hệ thống điều khiển, bảo vệ phát hiện trạng thái bất thường.

Nhà máy và khu công nghiệp: phù hợp với các hệ thống có phụ tải lớn, nơi cần theo dõi dòng điện và phối hợp bảo vệ cho thiết bị điện trung thế.

Hệ thống năng lượng và hạ tầng điện: có thể được tích hợp trong các công trình điện có cấp điện áp và thông số kỹ thuật tương thích.

6. Vì sao phải lựa chọn đúng tỷ số biến dòng?

Tỷ số biến dòng ảnh hưởng trực tiếp đến khả năng đo lường và hoạt động của hệ thống bảo vệ.

Nếu chọn tỷ số quá lớn so với dòng tải thực tế, khả năng khai thác vùng đo có thể không tối ưu. Ngược lại, nếu tỷ số quá nhỏ, CT có thể phải làm việc ngoài vùng thiết kế khi tải tăng cao.

Do đó, trước khi chọn CT35-3CxODxC 600–1200A, cần xác định ít nhất các yếu tố như dòng tải định mức, dòng tải cực đại, tỷ số dòng yêu cầu, số mạch thứ cấp, cấp chính xác, công suất tải thứ cấp và yêu cầu của relay bảo vệ.

Đối với công trình có bản vẽ hoặc hồ sơ thiết kế điện, nên đối chiếu đầy đủ thông số trước khi đặt hàng.

7. Lưu ý khi lắp đặt và vận hành CT trung thế 35kV

Biến dòng điện trung thế là thiết bị chuyên dụng, vì vậy việc lắp đặt và kiểm tra phải được thực hiện bởi nhân sự có chuyên môn về hệ thống điện.

Đặc biệt, không được để hở mạch thứ cấp của biến dòng khi phía sơ cấp đang có dòng điện, bởi điều này có thể tạo ra điện áp thứ cấp nguy hiểm và ảnh hưởng đến cách điện cũng như an toàn của người vận hành.

Ngoài ra, trong quá trình khai thác cần định kỳ kiểm tra tình trạng đầu cực, kết nối dây dẫn, tiếp địa, bề mặt cách điện, độ kín và những biểu hiện bất thường của thiết bị. Các quy trình thử nghiệm và bảo dưỡng cần tuân thủ hồ sơ kỹ thuật cũng như quy định an toàn điện áp dụng tại công trình.
