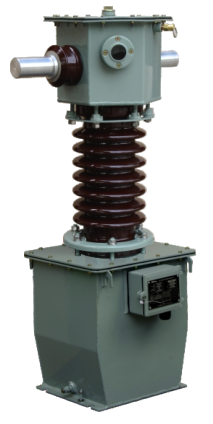

Biến dòng điện ngâm dầu 6-22kV 1 mạch Đo lường CTX-1CXODXX 1-400A EM5F01

Tổng quan biến dòng điện ngâm dầu EM5F01

Máy biến dòng điện hay Current Transformer – CT là thiết bị được sử dụng để biến đổi dòng điện sơ cấp có giá trị lớn về mức dòng điện thứ cấp tiêu chuẩn, qua đó phục vụ thiết bị đo lường, công tơ hoặc hệ thống giám sát điện.

Với EM5F01 CTx-1CxODxx, thiết bị sử dụng dầu làm môi trường cách điện. Theo catalogue của nhà sản xuất, dầu cách điện có điện áp đánh thủng cao cùng đặc tính cơ và điện tốt. Thiết bị được thiết kế hướng đến khả năng vận hành trong điều kiện khí hậu nhiệt đới hóa và môi trường ô nhiễm nặng.

Đây là yếu tố quan trọng đối với máy biến dòng lắp ngoài trời, nơi thiết bị thường xuyên phải chịu ảnh hưởng của nhiệt độ, độ ẩm và điều kiện môi trường.

Thông số kỹ thuật CTx-1CxODxx 1-400A EM5F01

Các thông số chính của dòng biến dòng EM5F01 gồm:

Thông số	Giá trị
Dòng sản phẩm	EM5F01
Kiểu máy	CTx-1CxODx
Loại	Máy biến dòng trung thế ngoài trời ngâm dầu
Số lõi	1 lõi
Số cuộn dây thứ cấp	1
Mục đích	Đo lường
Cấp điện áp	10kV, 15kV, 22kV
Điện áp cao nhất thiết bị	12kV / 17,5kV / 24kV
Dòng sơ cấp định mức	5–400A
Dòng thứ cấp định mức	5A hoặc 1A
Tần số định mức	50Hz
Phụ tải/cấp chính xác	10–30VA / Class 0.5–1
Dòng ngắn hạn định mức Ith	80In/1s; 25kA/1s
Điện áp thử tần số công nghiệp 1 phút	28 / 38 / 50kV
Điện áp thử xung sét	75 / 95 / 125kV
Nhiệt độ môi trường	-5°C đến +45°C
Độ cao lắp đặt	Đến 1.500m
Độ ẩm tương đối tối đa	100%
Chiều dài đường rò tối thiểu	25mm/kV
Khối lượng tổng/dầu tham khảo	Khoảng 73/19kg

Các thông số trên cần được lựa chọn theo đúng cấu hình hệ thống thực tế và yêu cầu của hồ sơ thiết kế.

Ý nghĩa ký hiệu CTx-1CxODx

Ký hiệu sản phẩm giúp kỹ sư và đơn vị mua hàng nhận biết nhanh cấu hình của máy biến dòng.

Trong đó:

CT là Current Transformer – máy biến dòng điện.

x thể hiện biến thể liên quan đến cấp điện áp hoặc cấu hình cụ thể.

1C thể hiện thiết bị sử dụng 1 lõi.

OD là viết tắt của cấu hình ngoài trời, ngâm dầu (Outdoor Oil-Immersed).

Các ký hiệu tiếp theo có thể thể hiện dòng thứ cấp hoặc cấu hình của từng phiên bản cụ thể.

Đối với dòng thứ cấp, catalogue cho phép lựa chọn 5A hoặc 1A, tùy yêu cầu của hệ thống đo lường.

Dải dòng sơ cấp từ 5A đến 400A

Một ưu điểm đáng chú ý của biến dòng EM5F01 là có nhiều mức dòng điện sơ cấp định mức để lựa chọn.

Theo catalogue, các mức tiêu chuẩn gồm:

5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A và 400A.

Nhờ dải lựa chọn tương đối rộng, thiết bị có thể được cấu hình cho nhiều hệ thống phân phối điện trung thế khác nhau.

Khi lựa chọn tỷ số biến dòng, người dùng không nên chỉ căn cứ vào dòng tải hiện tại mà cần xem xét dòng vận hành thực tế, khả năng tăng tải trong tương lai, yêu cầu độ chính xác và thông số của thiết bị đo được kết nối phía thứ cấp.

Hỗ trợ một hoặc hai tỷ số biến dòng

Dòng CTx-1CxODx có thể được thiết kế theo cấu hình một hoặc hai tỷ số. Với cấu hình nhiều tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua cách đấu nối phía thứ cấp.

Đặc điểm này giúp tăng tính linh hoạt khi thiết kế hoặc nâng cấp hệ thống điện.

Tuy nhiên, việc lựa chọn và thay đổi đấu nối phải được thực hiện theo sơ đồ kỹ thuật của đúng phiên bản thiết bị, tránh tự ý thay đổi cấu hình khi chưa xác định chính xác các đầu cực.

Một cuộn thứ cấp chuyên dùng cho đo lường

EM5F01 được trang bị 1 cuộn dây thứ cấp, sử dụng cho mục đích đo lường.

Phía thứ cấp cung cấp dòng điện tiêu chuẩn 1A hoặc 5A để kết nối với các thiết bị đo phù hợp. Nhờ đó, hệ thống có thể theo dõi dòng điện trên lưới trung thế mà không đưa trực tiếp dòng sơ cấp lớn vào thiết bị đo.

Đây là chức năng cơ bản nhưng rất quan trọng của máy biến dòng trong hệ thống điện.

Cấp chính xác phục vụ đo lường

Theo catalogue EM5F01, thông số phụ tải/cấp chính xác của sản phẩm nằm trong khoảng:

10–30VA / Class 0.5–1.

Class 0.5 và Class 1 là các cấp chính xác thường được sử dụng trong ứng dụng đo lường. Việc lựa chọn chính xác class và công suất VA cần căn cứ vào yêu cầu của hệ thống, chiều dài dây dẫn phía thứ cấp và tổng tải của các thiết bị kết nối.

Đối với dự án yêu cầu đo đếm hoặc độ chính xác cụ thể, khách hàng nên đối chiếu cấu hình CT với yêu cầu thiết kế trước khi đặt hàng.

Khả năng cách điện ở các cấp điện áp khác nhau

EM5F01 có các mức cách điện tương ứng với điện áp cao nhất của thiết bị:

• 12kV: mức cách điện 12/28/75kV.
• 17,5kV: mức cách điện 17,5/38/95kV.
• 24kV: mức cách điện 24/50/125kV.

Các giá trị lần lượt liên quan đến điện áp cao nhất của thiết bị, điện áp thử tần số công nghiệp trong 1 phút và điện áp thử xung sét.

Đây là nhóm thông số quan trọng khi lựa chọn biến dòng cho hệ thống trung thế, đặc biệt với thiết bị vận hành ngoài trời.

Thiết kế phù hợp điều kiện ngoài trời

Máy biến dòng EM5F01 được thiết kế cho môi trường ngoài trời với điều kiện vận hành theo catalogue:

Nhiệt độ môi trường: từ -5°C đến +45°C.

Nhiệt độ trung bình ngày: không vượt quá +35°C.

Độ cao: đến 1.500m.

Độ ẩm tương đối: tối đa 100%.

Ngoài ra, chiều dài đường rò tối thiểu được công bố là 25mm/kV, góp phần đáp ứng yêu cầu cách điện bề mặt của thiết bị.

Kết cấu thuận tiện cho lắp đặt

Máy biến dòng có thể được cố định bằng 4 bulông thông qua 4 lỗ trên đế, giúp thuận tiện khi bố trí tại vị trí lắp đặt phù hợp.

Các đầu ra của máy biến dòng được bố trí liền với thân thiết bị và bảo vệ bằng hộp đấu dây có nắp che, đi kèm vít kẹp chì. Cấu tạo này hỗ trợ bảo vệ khu vực đấu nối thứ cấp và thuận tiện trong quản lý vận hành.

Khối lượng tổng của thiết bị theo catalogue khoảng 73kg, trong đó khối lượng dầu khoảng 19kg. Đây là thông số cần lưu ý khi thiết kế bệ đỡ, phương án vận chuyển và thi công lắp đặt.

Lưu ý an toàn khi vận hành biến dòng EM5F01

Đối với máy biến dòng điện, phía thứ cấp là khu vực cần đặc biệt chú ý trong quá trình vận hành.

Theo hướng dẫn của nhà sản xuất, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch; một đầu của cuộn dây thứ cấp phải được nối đất trong suốt quá trình vận hành.

Không được tùy ý để hở mạch thứ cấp khi phía sơ cấp đang có dòng điện.

Việc đấu nối, kiểm tra, bảo dưỡng và vận hành thiết bị trung thế phải do nhân sự có chuyên môn thực hiện, tuân thủ quy trình an toàn điện và tài liệu kỹ thuật của nhà sản xuất.

Tiêu chuẩn áp dụng

Máy biến dòng CTx-1CxODx được thiết kế và sản xuất theo các tiêu chuẩn được nhà sản xuất công bố, bao gồm:

IEC 60044-1; IEC 61869-2; TCVN 7697-1; TCVN 11845-2 và các tiêu chuẩn liên quan.

Việc có thông số kỹ thuật và tiêu chuẩn tham chiếu rõ ràng giúp chủ đầu tư, kỹ sư và đơn vị thi công thuận tiện hơn trong quá trình đối chiếu yêu cầu của dự án.

Ứng dụng của biến dòng điện ngâm dầu 6-22kV EM5F01

Với cấu hình 1 lõi và cuộn thứ cấp dành cho đo lường, EM5F01 phù hợp cho nhiều hệ thống điện trung thế như trạm phân phối điện 10kV, 15kV và 22kV; trạm biến áp ngoài trời; hệ thống điện nhà máy và khu công nghiệp; hệ thống giám sát thông số điện; công trình hạ tầng điện và các dự án cần đo dòng điện trung thế.

Việc lựa chọn model cụ thể cần dựa trên cấp điện áp, tỷ số biến dòng, dòng thứ cấp 1A/5A, cấp chính xác, phụ tải VA và yêu cầu kỹ thuật của từng công trình.

Mua biến dòng điện ngâm dầu EM5F01 tại Đức Vinh

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp thông tin và hỗ trợ khách hàng lựa chọn biến dòng điện ngâm dầu 6-22kV 1 mạch đo lường CTx-1CxODxx 1-400A EM5F01 theo yêu cầu của hệ thống điện và dự án.

Khi liên hệ, khách hàng nên cung cấp các thông tin như cấp điện áp, dòng điện sơ cấp, tỷ số CT yêu cầu, dòng thứ cấp 1A hay 5A, cấp chính xác, công suất VA và số lượng thiết bị. Điều này giúp việc xác định cấu hình sản phẩm phù hợp nhanh chóng và chính xác hơn.
