Biến dòng điện ngâm dầu 6-22kV 2 mạch CTX-2CXODXC 600-2000A EM5F18

Tổng quan về biến dòng điện ngâm dầu EM5F18

EM5F18 thuộc dòng máy biến dòng trung thế CT22 của EMIC. Theo tài liệu kỹ thuật của nhà sản xuất, dòng CT22-2CxODxx sử dụng dầu cách điện có điện áp đánh thủng cao, đồng thời sở hữu đặc tính cơ và điện phù hợp cho điều kiện vận hành ngoài trời.

Thiết bị được thiết kế thích nghi với điều kiện khí hậu nhiệt đới và môi trường ô nhiễm nặng. Đây là yếu tố quan trọng đối với các công trình điện tại Việt Nam, đặc biệt khi máy biến dòng phải thường xuyên tiếp xúc với độ ẩm cao và điều kiện môi trường ngoài trời.

Ký hiệu CT22 cho biết thiết bị thuộc nhóm có điện áp cao nhất đến 24kV, trong khi “OD” thể hiện cấu hình Outdoor Oil-Immersed – ngoài trời ngâm dầu. Với phiên bản 2Cx, thiết bị sử dụng 2 lõi từ, phục vụ các yêu cầu đo lường hoặc bảo vệ tùy cấu hình.

Thông số kỹ thuật nổi bật của CTX-2CXODXC 600-2000A EM5F18

Theo catalogue kỹ thuật của EMIC, một số thông số quan trọng của dòng sản phẩm này gồm:

Thông số	Giá trị
Dòng sản phẩm	CT22-2CxODxC
Mã catalogue	EM5F18
Kiểu thiết bị	Máy biến dòng trung thế ngoài trời, ngâm dầu
Số lõi từ	2 lõi
Điện áp hệ thống	22kV
Điện áp cao nhất cho thiết bị	24kV
Dòng điện sơ cấp	600 – 2000A
Dòng điện thứ cấp	5A hoặc 1A tùy cấu hình
Tần số danh định	50Hz
Điện áp thử tần số công nghiệp 1 phút	50kV
Điện áp thử xung sét	125kV
Cấp bảo vệ	5P20
Phụ tải/cấp bảo vệ	30VA/5P20
Dòng điện ngắn hạn danh định Ith	80In/1s; 25kA/1s
Nhiệt độ môi trường	-5°C đến +45°C
Độ cao lắp đặt	Không vượt quá 1500m
Độ ẩm tương đối tối đa	100%
Chiều dài đường rò nhỏ nhất	25mm/kV
Khối lượng tổng	Khoảng 118kg
Khối lượng dầu	Khoảng 28kg

Các thông số trên cho thấy EM5F18 hướng tới những hệ thống trung thế có dòng tải tương đối lớn, đồng thời cần tín hiệu dòng điện phục vụ hệ thống bảo vệ.

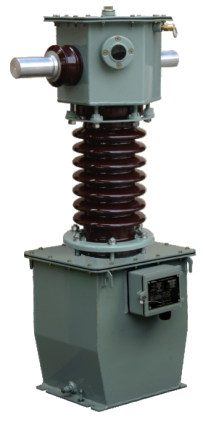

Cấu tạo ngâm dầu phù hợp với môi trường ngoài trời

Một trong những đặc điểm đáng chú ý của biến dòng điện ngâm dầu 6-22kV EM5F18 là kết cấu cách điện bằng dầu.

Dầu cách điện có điện áp đánh thủng cao giúp đảm nhiệm vai trò cách điện bên trong thiết bị. Theo EMIC, cấu trúc này có đặc tính cơ và điện tốt, đồng thời được thiết kế phù hợp với môi trường nhiệt đới hóa và khu vực có mức độ ô nhiễm cao.

Trên kết cấu thiết bị còn có các thành phần phục vụ vận hành và kiểm tra như bình dầu phụ, mắt nhìn dầu, van tháo dầu và thiết bị giảm áp. Hệ thống sứ cách điện được bố trí tại phần đầu nối sơ cấp, trong khi các đầu ra thứ cấp được đặt trong hộp đấu dây có nắp bảo vệ.

Thiết kế 2 mạch – 2 lõi từ linh hoạt

Điểm nổi bật tiếp theo của CT22-2CxODxC là cấu hình 2 lõi từ và 2 cuộn dây thứ cấp.

Các cuộn thứ cấp có thể được sử dụng cho mục đích đo lường hoặc bảo vệ tùy theo cấu hình được lựa chọn. Thiết kế nhiều lõi giúp hệ thống có thể đồng thời đáp ứng các yêu cầu khác nhau trong trạm điện thay vì phụ thuộc vào một mạch tín hiệu duy nhất.

EMIC cũng cung cấp cấu hình một hoặc nhiều tỷ số biến dòng. Với thiết kế phù hợp, tỷ số có thể được thay đổi thông qua phương án đấu nối phía thứ cấp. Catalogue thể hiện sơ đồ cho loại 2 lõi với 1 tỷ số, 2 tỷ số và 3 tỷ số.

Do đó, khi lựa chọn EM5F18 cho công trình thực tế, kỹ sư cần xác định chính xác tỷ số biến, số tỷ số, dòng thứ cấp, cấp chính xác và công suất tải theo hồ sơ thiết kế.

Cấp bảo vệ 5P20 – phù hợp cho hệ thống bảo vệ điện

Phiên bản CTX-2CXODXC sử dụng ký hiệu “C” cho cấp chính xác bảo vệ 5P20.

Đây là thông số cần đặc biệt quan tâm khi lựa chọn máy biến dòng phục vụ relay bảo vệ. Catalogue của EMIC thể hiện cấu hình phụ tải/cấp chính xác bảo vệ 30VA/5P20.

Trong hệ thống điện, máy biến dòng không chỉ có nhiệm vụ biến đổi dòng điện lớn phía sơ cấp thành dòng điện thứ cấp tiêu chuẩn mà còn phải cung cấp tín hiệu phù hợp cho thiết bị đo lường và bảo vệ.

Với dải sơ cấp 600-2000A, EM5F18 đặc biệt phù hợp với các vị trí có dòng vận hành lớn trong hệ thống phân phối trung thế.

Khả năng chịu điện áp và dòng ngắn hạn

Khả năng cách điện là một trong những tiêu chí quan trọng đối với máy biến dòng trung thế.

Đối với dòng CT22-2CxODxx, điện áp cao nhất cho thiết bị đạt 24kV. Điện áp thử tần số công nghiệp trong 1 phút là 50kV, trong khi điện áp thử xung sét đạt 125kV.

Catalogue cũng công bố dòng điện ngắn hạn danh định Ith ở mức 80In/1 giây; 25kA/1 giây.

Các thông số này là cơ sở kỹ thuật để đơn vị thiết kế, thi công và vận hành đánh giá khả năng tương thích của máy biến dòng với cấp điện áp, dòng tải và yêu cầu bảo vệ của hệ thống.

Điều kiện vận hành của biến dòng EM5F18

Theo tài liệu kỹ thuật của nhà sản xuất, thiết bị được thiết kế cho điều kiện môi trường:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá +35°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối tối đa 100%.
• Chiều dài đường rò nhỏ nhất 25mm/kV.

Những thông số này cần được đối chiếu với điều kiện thực tế tại công trình trước khi lựa chọn và đưa thiết bị vào vận hành.

Lắp đặt và an toàn khi sử dụng CT22-2CxODxC

Máy biến dòng có thể được cố định bằng 4 bulông thông qua 4 lỗ trên đế, giúp thuận tiện khi bố trí tại các trạm điện ngoài trời.

Phần đầu ra thứ cấp được tích hợp với thân máy và bảo vệ bằng hộp đấu dây có nắp che, vít kẹp chì. Thiết kế này giúp bảo vệ các đầu đấu dây trong quá trình khai thác thiết bị.

Đặc biệt, nhà sản xuất lưu ý rằng mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch khi vận hành. Một đầu của cuộn dây thứ cấp phải được nối đất trong suốt quá trình hoạt động.

Đây là yêu cầu an toàn quan trọng. Việc lắp đặt, đấu nối, kiểm tra và bảo trì máy biến dòng trung thế cần được thực hiện bởi nhân sự có chuyên môn về hệ thống điện và tuân thủ quy trình an toàn điện của công trình.

Tiêu chuẩn áp dụng

Máy biến dòng CT22 được EMIC thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị được công bố trong catalogue, bao gồm:

IEC 60044-1; IEC 61869-2; TCVN 7697-1; TCVN 11845-2.

Việc có thông tin tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư và chủ đầu tư thuận tiện hơn khi đối chiếu sản phẩm với hồ sơ thiết kế, yêu cầu kỹ thuật của dự án hoặc tiêu chí lựa chọn thiết bị.

Ứng dụng của biến dòng điện ngâm dầu 6-22kV EM5F18

Với thiết kế ngoài trời, ngâm dầu, 2 lõi và dải dòng điện sơ cấp 600-2000A, sản phẩm có thể được xem xét cho nhiều hệ thống điện trung thế như:

• Trạm biến áp phân phối.
• Trạm điện trung thế ngoài trời.
• Hệ thống đo lường dòng điện.
• Hệ thống relay và bảo vệ điện.
• Nhà máy, khu công nghiệp và hệ thống điện sản xuất.
• Tủ/trạm phân phối trung thế phù hợp cấu hình thiết kế.
• Các công trình yêu cầu máy biến dòng có khả năng làm việc ngoài trời.

Việc lựa chọn tỷ số biến dòng cụ thể phải căn cứ vào dòng tải, thiết bị đo, relay bảo vệ, công suất phụ tải thứ cấp và hồ sơ thiết kế của từng công trình.

Vì sao nên lựa chọn đúng tỷ số biến dòng 600-2000A?

Không nên lựa chọn máy biến dòng chỉ dựa vào cấp điện áp 22kV. Dòng điện sơ cấp là yếu tố rất quan trọng ảnh hưởng trực tiếp đến khả năng đo lường và phối hợp bảo vệ.

Dải 600-2000A của EM5F18 cho phép lựa chọn cấu hình phù hợp với nhiều hệ thống có dòng tải lớn. Tuy nhiên, tỷ số cụ thể cần được tính toán dựa trên dòng làm việc thực tế và yêu cầu của hệ thống.

Bên cạnh tỷ số dòng, khách hàng nên kiểm tra đồng thời số lõi, số tỷ số, dòng thứ cấp 1A/5A, cấp chính xác, burden, khả năng chịu dòng ngắn hạn và yêu cầu cách điện trước khi đặt hàng.

Đức Vinh – Đơn vị cung cấp thiết bị điện và biến dòng trung thế

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp các sản phẩm và thiết bị phục vụ hệ thống điện, trong đó có các dòng máy biến dòng trung thế EMIC.

Đối với Biến dòng điện ngâm dầu 6-22kV 2 mạch CTX-2CXODXC 600-2000A EM5F18, khách hàng nên cung cấp đầy đủ yêu cầu về tỷ số biến dòng, dòng thứ cấp, cấp chính xác, công suất phụ tải và mục đích sử dụng để được tư vấn cấu hình phù hợp với công trình.

Thông tin liên hệ Công ty Đức Vinh

CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH

• Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
• Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM
• MST: 0317358651
• Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043

Khách hàng có nhu cầu tìm biến dòng điện ngâm dầu 22kV EMIC, CT 2 mạch, dải dòng 600-2000A hoặc các tỷ số biến dòng khác có thể liên hệ Đức Vinh để trao đổi thông số kỹ thuật và lựa chọn thiết bị theo yêu cầu thực tế của hệ thống.
