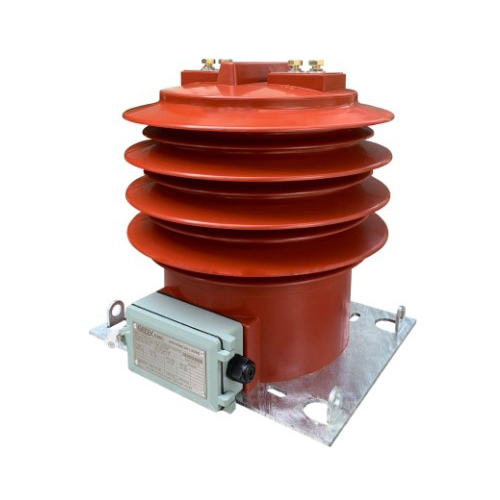

Biến dòng điện ngoài trời 6-22kV 1 mạch 5P20 CTX-2CXOXC EM5E07

Tổng quan biến dòng điện ngoài trời CTX-2CXOXC EM5E07

Theo tài liệu kỹ thuật của nhà sản xuất, dòng CTx-xCxOxx là máy biến dòng trung thế sử dụng ngoài trời. Thiết bị được chế tạo bằng hệ nhựa Araldite dùng cho ứng dụng điện ngoài trời của Huntsman và áp dụng công nghệ đúc chân không.

Vật liệu này có đặc tính cơ và điện tốt, khả năng chịu thay đổi nhiệt độ đột ngột cũng như chống ảnh hưởng của tia cực tím. Nhà sản xuất thiết kế thiết bị hướng đến điều kiện thời tiết nhiệt đới và cả môi trường có mức độ ô nhiễm cao.

Đây là yếu tố đặc biệt quan trọng đối với biến dòng trung thế đặt ngoài trời bởi thiết bị phải thường xuyên tiếp xúc với độ ẩm, nhiệt độ, ánh nắng và các yếu tố môi trường khác trong thời gian vận hành dài.

Thông số kỹ thuật nổi bật

Dựa trên tài liệu kỹ thuật EM5E07 của nhà sản xuất, dòng máy biến dòng này có phạm vi thông số tương đối rộng, giúp người sử dụng lựa chọn cấu hình phù hợp với từng hệ thống.

Các giá trị cụ thể phải được lựa chọn theo mã cấu hình và yêu cầu của hệ thống điện thực tế.

Cấp bảo vệ 5P20 có ý nghĩa gì?

Một trong những thông số đáng chú ý khi lựa chọn biến dòng phục vụ hệ thống bảo vệ là cấp chính xác 5P20.

Trong đó, ký hiệu P – Protection thể hiện lõi biến dòng được sử dụng cho mục đích bảo vệ. Cấu hình bảo vệ phù hợp giúp cung cấp tín hiệu dòng điện cho relay và các thiết bị bảo vệ trong hệ thống.

Tài liệu của dòng CTx-xCxOxx cho phép các lựa chọn cấp chính xác bảo vệ gồm 5P5, 5P10, 5P15 và 5P20, với phụ tải bảo vệ được công bố trong khoảng 10–15VA.

Khi lựa chọn cấu hình 5P20, kỹ sư cần đồng thời kiểm tra tỷ số biến dòng, công suất VA, dòng thứ cấp, yêu cầu của relay và thông số tính toán bảo vệ của hệ thống. Không nên lựa chọn CT chỉ dựa trên riêng thông số 5P20.

Phạm vi điện áp 6-22kV linh hoạt

Theo hệ thống ký hiệu của nhà sản xuất, dòng sản phẩm có các lựa chọn điện áp cao nhất cho thiết bị gồm:

• Ký hiệu 6: điện áp cao nhất 7,2kV;
• Ký hiệu 10: điện áp cao nhất 12kV;
• Ký hiệu 15: điện áp cao nhất 17,5kV;
• Ký hiệu 22: điện áp cao nhất 24kV.

Nhờ đó, dòng biến dòng ngoài trời này có thể được lựa chọn cho nhiều hệ thống phân phối trung thế khác nhau trong dải ứng dụng 6-22kV.

Đối với từng dự án, cấp cách điện cần được lựa chọn dựa trên điện áp danh định của lưới và yêu cầu thiết kế thực tế.

Dải dòng điện sơ cấp đáp ứng nhiều hệ thống

Tài liệu của nhà sản xuất liệt kê nhiều mức dòng sơ cấp như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A…, trong khi bảng thông số tổng thể thể hiện phạm vi đến 1250A. Dòng thứ cấp tiêu chuẩn có thể lựa chọn 1A hoặc 5A.

Việc có nhiều tỷ số biến giúp CT có thể được cấu hình theo dòng tải của từng công trình, từ các hệ thống phân phối công suất vừa đến những hệ thống có dòng vận hành lớn.

Ngoài ra, tài liệu cho biết thiết bị có thể được thiết kế với một hoặc nhiều tỷ số và có khả năng thay đổi tỷ số thông qua đấu nối phía thứ cấp ở cấu hình tương ứng.

Kết cấu phù hợp cho môi trường ngoài trời

Điểm đáng chú ý của biến dòng CTX-2CXOXC EM5E07 nằm ở kết cấu hướng tới khả năng vận hành ngoài trời.

Thân biến dòng sử dụng vật liệu cách điện Araldite đúc chân không. Chân đế được làm từ thép có kết cấu chắc chắn và mạ kẽm nhúng nóng, giúp thích nghi tốt hơn với môi trường có độ ẩm cao. Thiết bị được cố định bằng bốn bulông thông qua bốn lỗ trên chân đế.

Các đầu ra được bố trí trên thân máy; khu vực đầu nối thứ cấp có hộp che và vị trí niêm chì. Kết cấu này thuận tiện cho việc quản lý đầu đấu dây trong quá trình lắp đặt và vận hành.

Chiều dài đường rò nhỏ nhất được nhà sản xuất công bố là 31mm/kV, trong khi khối lượng thiết bị khoảng 40kg.

Điều kiện vận hành của biến dòng EM5E07

Theo tài liệu kỹ thuật, thiết bị được thiết kế cho điều kiện môi trường:

Nhiệt độ môi trường: từ -5°C đến +45°C, nhiệt độ trung bình ngày không vượt quá +35°C.

Độ cao lắp đặt: không vượt quá 1.500m.

Độ ẩm tương đối: có thể đạt 100%.

Các thông số trên đặc biệt hữu ích khi tư vấn CT cho trạm điện ngoài trời tại Việt Nam, nơi thiết bị có thể phải hoạt động trong điều kiện nóng ẩm kéo dài.

Tiêu chuẩn thiết kế và sản xuất

Theo công bố trong tài liệu sản phẩm, máy biến dòng CTx-xCxOxx được thiết kế và sản xuất tham chiếu các tiêu chuẩn gồm IEC 60044-1, IEC 61869-1, IEC 61869-2, TCVN 7697-1 và TCVN 11845-1,2.

Việc thể hiện rõ các tiêu chuẩn kỹ thuật là thông tin quan trọng đối với kỹ sư thiết kế, đơn vị thi công và chủ đầu tư khi lập hồ sơ kỹ thuật hoặc lựa chọn thiết bị cho dự án.

Lưu ý quan trọng khi lắp đặt biến dòng

Đối với máy biến dòng, an toàn phía thứ cấp là yêu cầu đặc biệt quan trọng. Nhà sản xuất lưu ý rằng trong quá trình vận hành, mạch thứ cấp của CT phải luôn được nối với phụ tải hoặc được ngắn mạch, đồng thời một đầu nối của cuộn thứ cấp phải được nối đất.

Không được tùy ý để hở mạch thứ cấp của biến dòng khi phía sơ cấp đang có dòng điện.

Do đó, việc đấu nối, kiểm tra và đưa CT vào vận hành cần được thực hiện bởi nhân sự có chuyên môn điện phù hợp và tuân thủ thiết kế, quy trình an toàn của công trình.
