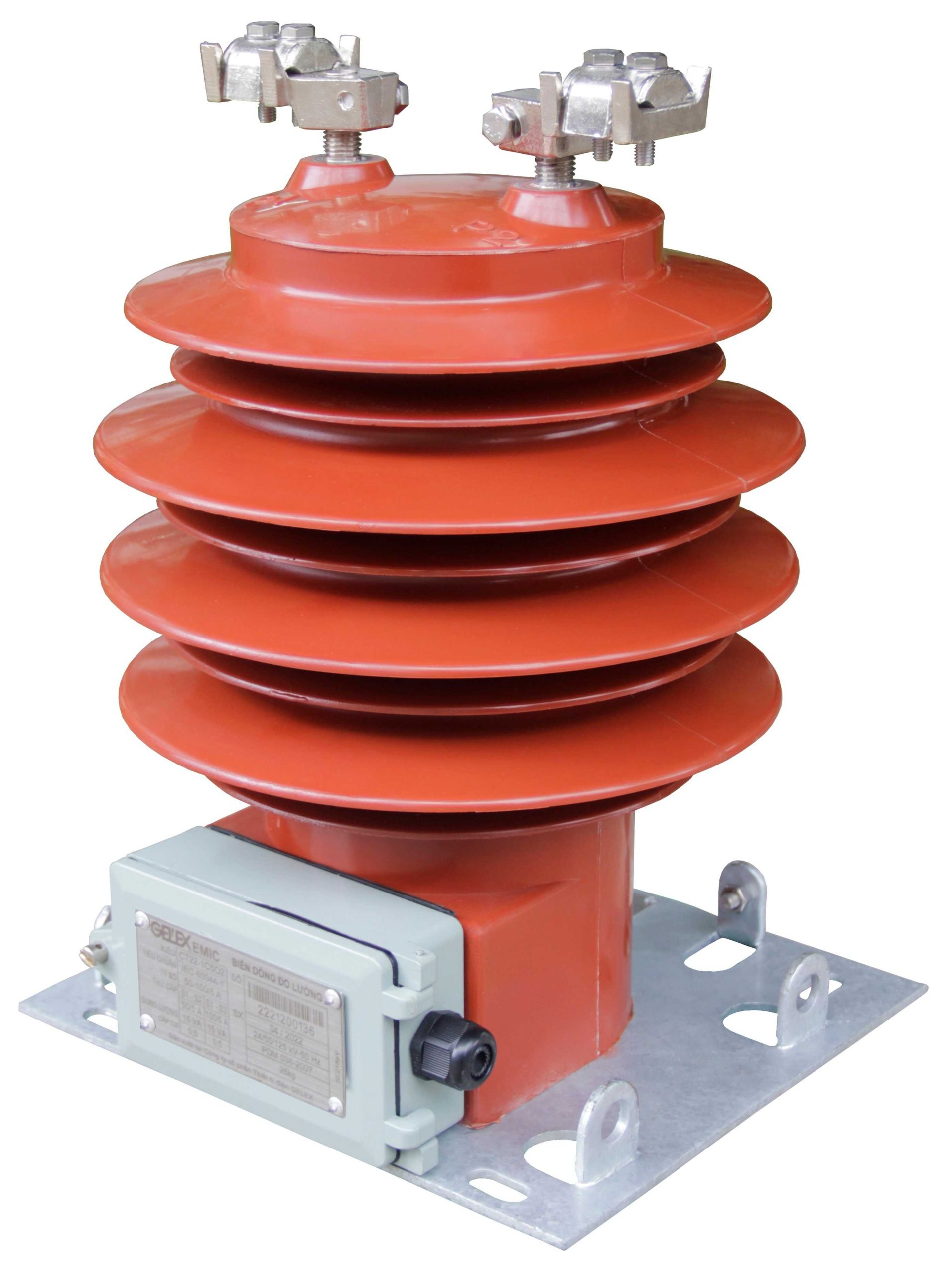

Biến dòng điện ngoài trời 6-22kV 1 mạch Đo lường CTX-1CXOX EM5E01

Thông số kỹ thuật CTX-1CXOX EM5E01

Theo tài liệu kỹ thuật của nhà sản xuất, biến dòng CTX-1CXOX có những thông số đáng chú ý sau:

Các thông số cụ thể cần được lựa chọn theo tỷ số biến dòng, điện áp hệ thống và yêu cầu đo lường thực tế của từng công trình.

Cấu tạo nổi bật của biến dòng điện EM5E01

1. Vật liệu cách điện phù hợp môi trường ngoài trời

Một ưu điểm đáng chú ý của biến dòng điện ngoài trời 6-22kV CTX-1CXOX EM5E01 là phần thân được đúc bằng hệ nhựa Araldite ứng dụng ngoài trời của Huntsman với công nghệ đúc trong chân không.

Vật liệu này có đặc tính cơ và điện phù hợp với thiết bị cách điện ngoài trời, khả năng chịu thay đổi nhiệt độ đột ngột và hạn chế ảnh hưởng của tia UV. Đây là yếu tố quan trọng đối với máy biến dòng phải thường xuyên tiếp xúc với nắng, mưa và độ ẩm.

2. Một cuộn thứ cấp chuyên dùng cho đo lường

CTX-1CXOX sử dụng một cuộn dây thứ cấp dành cho mục đích đo lường. Dòng điện lớn ở phía sơ cấp được chuyển đổi về dòng thứ cấp tiêu chuẩn để các thiết bị đo có thể tiếp nhận và xử lý.

Tùy cấu hình, dòng điện thứ cấp định mức có thể là 1A hoặc 5A, đáp ứng nhiều phương án thiết kế hệ thống đo lường điện.

3. Có thể lựa chọn một hoặc hai tỷ số

Máy biến dòng có thể được thiết kế theo cấu hình một hoặc hai tỷ số. Với phiên bản nhiều tỷ số, việc thay đổi tỷ số được thực hiện thông qua đấu nối phía thứ cấp.

Đặc điểm này giúp người thiết kế có thêm lựa chọn khi cần cấu hình hệ thống phù hợp với yêu cầu vận hành.

4. Chân đế chắc chắn

Thiết bị sử dụng chân đế bằng thép có kết cấu vững chắc và được mạ kẽm nhúng nóng, hỗ trợ khả năng làm việc trong điều kiện môi trường ẩm.

Thân máy được cố định bằng bốn bulông thông qua bốn lỗ trên chân đế, thuận tiện cho việc bố trí và lắp đặt tại công trình.

5. Hộp đấu dây có khả năng niêm chì

Các đầu ra của biến dòng được đúc liền với thân thiết bị. Khu vực ổ đấu dây thứ cấp có hộp che và vị trí niêm chì, góp phần bảo vệ đầu nối trong quá trình khai thác và vận hành.

Mức cách điện của CTX-1CXOX

CTX-1CXOX được thiết kế với nhiều cấp cách điện tương ứng điện áp thiết bị:

12 / 28 / 75kV: điện áp cao nhất thiết bị 12kV, thử tần số công nghiệp 28kV và thử xung sét 75kV.

17,5 / 38 / 95kV: tương ứng điện áp cao nhất 17,5kV, thử tần số công nghiệp 38kV và thử xung sét 95kV.

24 / 50 / 125kV: tương ứng điện áp cao nhất 24kV, thử tần số công nghiệp 50kV và thử xung sét 125kV.

Nhờ các cấu hình này, sản phẩm có thể được lựa chọn cho nhiều hệ thống điện trung thế trong dải ứng dụng 6-22kV.

Điều kiện môi trường làm việc

Máy biến dòng CTX-1CXOX được thiết kế hướng đến điều kiện vận hành ngoài trời. Theo catalogue, điều kiện môi trường tham khảo gồm:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá +35°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối cao nhất 100%.
• Chiều dài đường rò nhỏ nhất 31mm/kV.

Những thông số này đặc biệt đáng quan tâm khi lựa chọn thiết bị cho trạm điện ngoài trời tại khu vực có khí hậu nóng ẩm.

Tiêu chuẩn áp dụng

Theo tài liệu kỹ thuật, máy biến dòng CTX-1CXOX được thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị liên quan như:

IEC 60044-1; IEC 61869-1, IEC 61869-2; TCVN 7697-1; TCVN 11845-1, TCVN 11845-2.

Việc xác định đúng tiêu chuẩn và phiên bản sản phẩm cần căn cứ vào hồ sơ kỹ thuật, yêu cầu dự án và catalogue hiện hành tại thời điểm đặt hàng.

Ứng dụng của biến dòng điện ngoài trời 6-22kV EM5E01

Với cấu hình một mạch chuyên về đo lường, CTX-1CXOX EM5E01 có thể được xem xét cho nhiều hệ thống trung thế như trạm biến áp phân phối, hệ thống điện nhà máy, khu công nghiệp, hệ thống cấp điện cho công trình và các vị trí cần lấy tín hiệu dòng điện phục vụ đo lường.

Thiết bị đặc biệt phù hợp với vị trí lắp đặt ngoài trời, nơi yêu cầu khả năng cách điện và thích nghi với điều kiện môi trường.

Lưu ý an toàn khi lắp đặt và vận hành biến dòng

Một nguyên tắc rất quan trọng đối với máy biến dòng là không được để hở mạch thứ cấp khi phía sơ cấp đang mang dòng điện.

Theo hướng dẫn của nhà sản xuất, trong quá trình vận hành, mạch thứ cấp phải luôn được nối với phụ tải hoặc được ngắn mạch phù hợp. Một đầu của cuộn dây thứ cấp cũng phải được nối đất trong suốt quá trình vận hành.

Việc lựa chọn tỷ số biến dòng, đấu nối, nối đất và đưa thiết bị vào vận hành nên được thực hiện bởi nhân sự có chuyên môn về hệ thống điện trung thế và tuân thủ hồ sơ thiết kế, quy trình an toàn điện của công trình.
