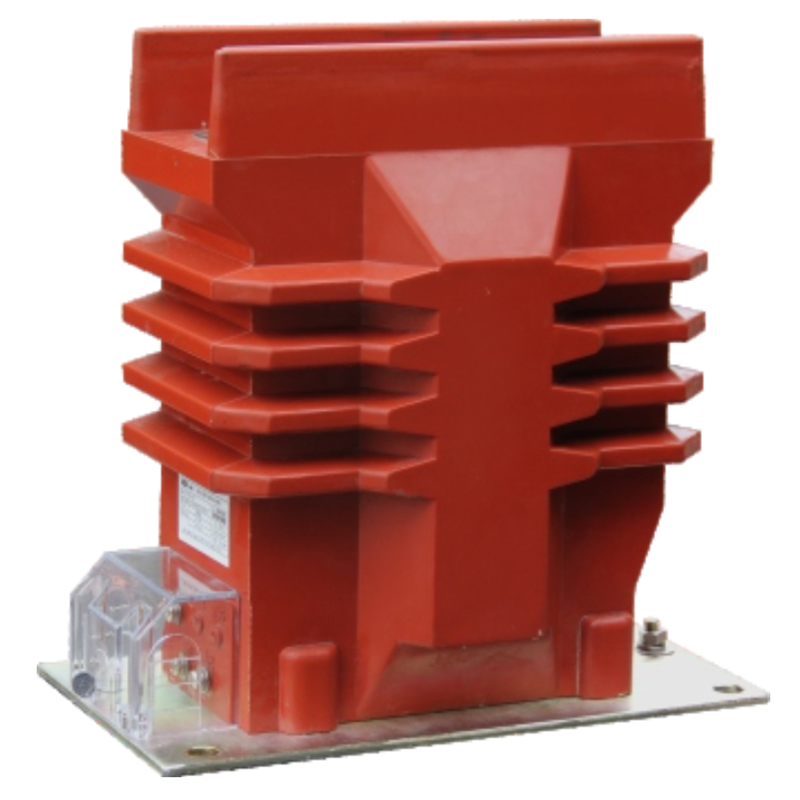

Biến dòng điện trung thế trong nhà 22kV 1 mạch đo lường CT22-1CXIXX EM5D40

Tổng quan biến dòng CT22-1CxIxx EM5D40

Máy biến dòng trung thế có nhiệm vụ chuyển đổi dòng điện lớn chạy trên mạch sơ cấp thành dòng điện thứ cấp có giá trị phù hợp với các thiết bị đo và giám sát.

Đối với CT22-1CxIxx EM5D40, ký hiệu sản phẩm cho biết một số đặc điểm quan trọng:

• CT22: cấp điện áp 22kV, điện áp cao nhất cho thiết bị 24kV.
• 1C: thiết kế 1 lõi từ.
• I: thiết bị sử dụng trong nhà – Indoor.
• 1 hoặc nhiều tỷ số: catalogue cho phép các cấu hình tỷ số khác nhau tùy yêu cầu hệ thống.
• Dòng thứ cấp: có lựa chọn 1A hoặc 5A.

Dòng EM5D40 có khối lượng tham khảo khoảng 24kg, thích hợp lắp đặt cố định trong các hệ thống điện trung thế.

Thông số kỹ thuật CT22-1CxIxx EM5D40

Theo tài liệu kỹ thuật của nhà sản xuất, dòng CTx-1CxIxx có các thông số đáng chú ý sau:

Thông số	Giá trị
Dòng sản phẩm	CTx-1CxIxx
Mã catalogue	EM5D40
Cấp điện áp sử dụng	22kV
Điện áp cao nhất cho thiết bị	24kV
Số lõi từ	1 lõi
Dòng điện sơ cấp định mức	5 – 1250A tùy cấu hình
Dòng điện thứ cấp định mức	1A hoặc 5A
Tần số định mức	50Hz
Phụ tải/cấp chính xác đo lường	5–30VA / 0.2; 0.5; 0.5FS10; 1
Dòng điện ngắn hạn danh định Ith	80In/1s hoặc 25kA/1s
Điện áp thử tần số công nghiệp 1 phút ở cấp 24kV	50kV
Điện áp thử xung sét ở cấp 24kV	125kV
Vật liệu cách điện	Nhựa epoxy đúc chân không
Kiểu lắp đặt	Trong nhà
Khối lượng tham khảo	Khoảng 24kg
Nhiệt độ môi trường	-5°C đến +45°C
Độ cao lắp đặt	Không quá 1.500m
Độ ẩm tương đối trung bình trong 24 giờ	Không quá 95%

Các giá trị cụ thể của từng thiết bị cần được lựa chọn theo tỷ số biến dòng, cấp chính xác, phụ tải và yêu cầu kỹ thuật thực tế của hệ thống.

Kết cấu cách điện bằng epoxy đúc chân không

Một trong những đặc điểm đáng chú ý của biến dòng trung thế trong nhà CT22-1CxIxx EM5D40 là kết cấu cách điện epoxy.

Theo tài liệu của EMIC, máy biến dòng CTx-1CxIxx được đúc trong môi trường chân không bằng hệ nhựa epoxy của Huntsman. Vật liệu này có đặc tính cơ học và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Kết cấu đúc epoxy cũng phù hợp với yêu cầu sử dụng thiết bị bên trong tủ điện, trạm điện và các hệ thống phân phối trung thế trong nhà.

Các đầu ra của máy biến dòng được đúc liền với thân. Phần đấu dây thứ cấp được bố trí hộp che có nắp và vị trí phục vụ niêm chì, thuận tiện cho việc quản lý và kiểm soát hệ thống đo lường.

Cấu hình 1 lõi phục vụ đo lường

CT22-1CxIxx thuộc nhóm biến dòng 1 lõi từ, phù hợp với những hệ thống chỉ cần một mạch thứ cấp cho nhiệm vụ đo lường hoặc chức năng được lựa chọn theo cấu hình thiết bị.

Với mục đích đo lường, catalogue đưa ra các lựa chọn cấp chính xác gồm 0.2, 0.5, 0.5FS10 và 1, với phụ tải từ 5VA đến 30VA.

Việc lựa chọn đúng cấp chính xác rất quan trọng. Chẳng hạn, các hệ thống yêu cầu độ chính xác cao cho thiết bị đo hoặc công tơ cần được tính toán cấu hình CT dựa trên yêu cầu thiết kế, công suất phụ tải thứ cấp và thiết bị kết nối.

Không nên chỉ lựa chọn CT dựa vào cấp điện áp 22kV mà bỏ qua tỷ số dòng, dòng thứ cấp, cấp chính xác và burden (VA).

Dải dòng sơ cấp đa dạng

Một ưu điểm của dòng CT này là có nhiều lựa chọn dòng điện sơ cấp định mức.

Theo catalogue, dải dòng sơ cấp của dòng sản phẩm có thể lựa chọn từ 5A đến 1250A, bao gồm nhiều mức như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A và 1250A.

Dòng thứ cấp tiêu chuẩn có thể lựa chọn 1A hoặc 5A.

Nhờ đó, người thiết kế có thể lựa chọn tỷ số biến dòng phù hợp với dòng tải thực tế và thiết bị đo phía thứ cấp.

Khả năng lắp đặt linh hoạt

Máy biến dòng CTx-1CxIxx có thể được lắp ở nhiều vị trí nhờ kết cấu chân đế với bốn lỗ bắt bulông.

Chân đế được chế tạo bằng thép, có kết cấu chắc chắn và được mạ kẽm. Đây là yếu tố hữu ích khi thiết bị được bố trí trong các tủ điện trung thế hoặc hệ thống cần yêu cầu cao về độ ổn định cơ khí.

Tuy nhiên, quá trình lựa chọn vị trí lắp đặt vẫn cần tuân thủ thiết kế tủ điện, khoảng cách cách điện và hướng dẫn kỹ thuật của nhà sản xuất.

Tiêu chuẩn áp dụng

Theo catalogue EMIC, dòng máy biến dòng này được thiết kế và sản xuất theo các tiêu chuẩn được nhà sản xuất công bố như:

IEC 60044-1, IEC 61869-1/2 và TCVN 7697-1.

Việc có thông tin rõ ràng về tiêu chuẩn kỹ thuật giúp đơn vị thiết kế, nhà thầu cơ điện và bộ phận kỹ thuật thuận tiện hơn trong quá trình kiểm tra hồ sơ và lựa chọn thiết bị cho dự án.

Ứng dụng của biến dòng trung thế 22kV EM5D40

Biến dòng CT22-1CxIxx EM5D40 có thể được xem xét cho các hệ thống điện trung thế trong nhà như:

• Tủ điện trung thế 22kV.
• Trạm biến áp phân phối.
• Hệ thống đo đếm điện năng.
• Tủ đo lường trung thế.
• Nhà máy và khu công nghiệp.
• Hệ thống điện của tòa nhà, cơ sở hạ tầng và công trình kỹ thuật.
• Hệ thống giám sát dòng điện trung thế.

Cấu hình cụ thể phải được lựa chọn theo hồ sơ thiết kế và thông số của thiết bị đo phía thứ cấp.

Lưu ý quan trọng khi vận hành máy biến dòng

Đối với CT trung thế, an toàn mạch thứ cấp là vấn đề đặc biệt quan trọng.

Theo hướng dẫn trong catalogue, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch khi cần thiết; một đầu nối của cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Không được tùy tiện để hở mạch thứ cấp CT khi mạch sơ cấp đang mang dòng.

Việc lắp đặt, đấu nối, thử nghiệm và vận hành thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn và tuân thủ quy trình an toàn điện hiện hành.

Điều kiện môi trường sử dụng

Nhà sản xuất công bố điều kiện môi trường làm việc của dòng sản phẩm gồm:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối trung bình trong 24 giờ không vượt quá 95%.

Nếu công trình có điều kiện môi trường nằm ngoài các giới hạn trên, khách hàng nên trao đổi cụ thể với đơn vị cung cấp hoặc nhà sản xuất trước khi lựa chọn thiết bị.

Vì sao cần xác định đúng tỷ số CT trước khi đặt hàng?

Hai thiết bị cùng thuộc dòng CT22-1CxIxx EM5D40 chưa chắc có cấu hình hoàn toàn giống nhau.

Khi yêu cầu báo giá, khách hàng nên cung cấp tối thiểu:

Cấp điện áp – tỷ số dòng sơ cấp/thứ cấp – cấp chính xác – burden (VA) – số tỷ số – mục đích sử dụng.

Ví dụ, thay vì chỉ yêu cầu “CT 22kV EM5D40”, nên cung cấp thông tin theo dạng:

CT 22kV – 200/5A – 1 lõi đo lường – cấp chính xác 0.5 – burden theo thiết kế.

Thông tin càng đầy đủ thì quá trình xác định đúng cấu hình, báo giá và giao thiết bị càng thuận tiện, đồng thời hạn chế nguy cơ chọn sai thông số kỹ thuật.
