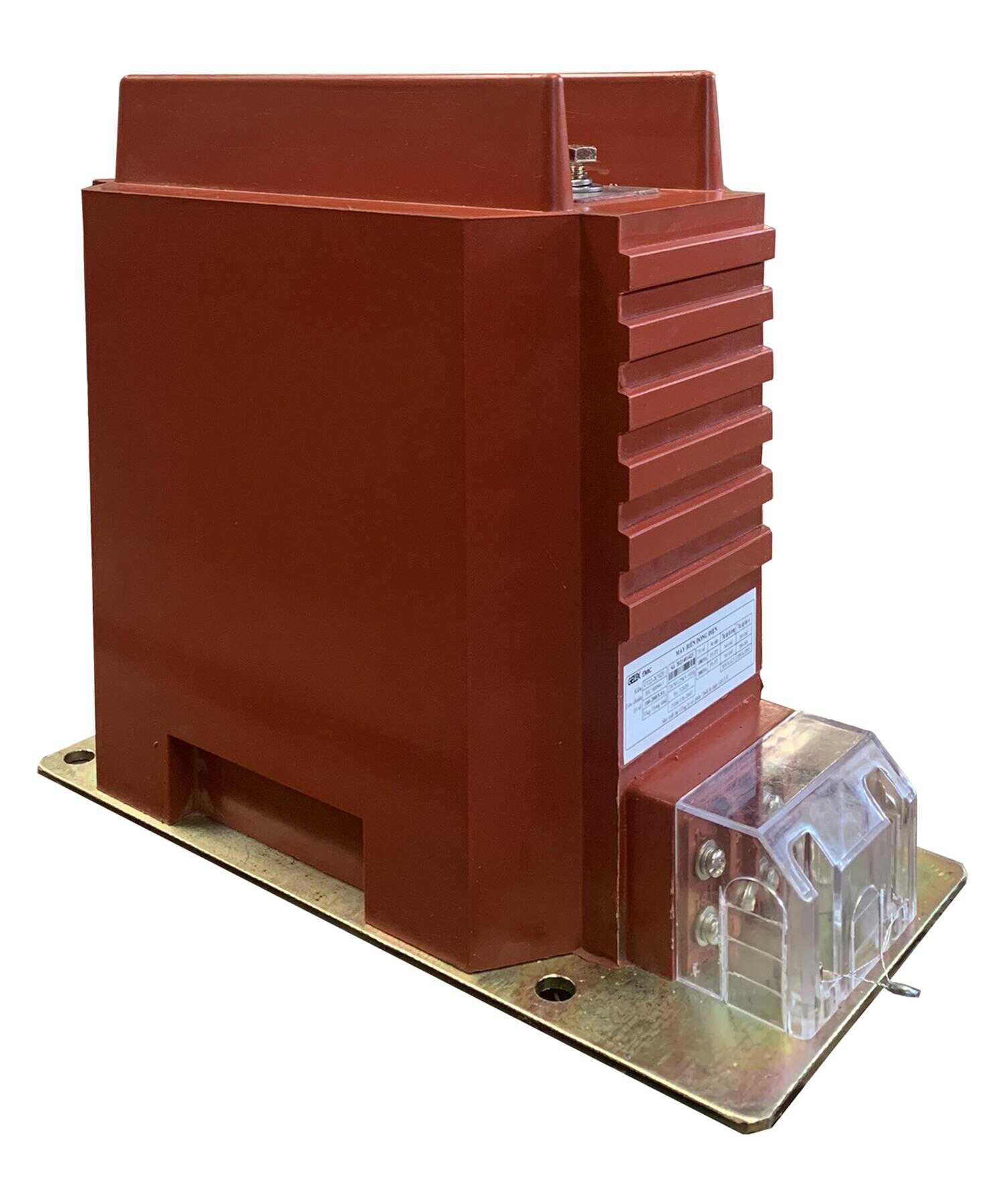

Biến dòng điện trung thế trong nhà 22kV 2 mạch CT22-2CXIXX EM5D04

Tổng quan về CT22-2CXIXX EM5D04

Máy biến dòng hay CT có nhiệm vụ biến đổi dòng điện sơ cấp có giá trị lớn trong hệ thống thành dòng điện thứ cấp tiêu chuẩn, phù hợp để đưa tới công tơ, đồng hồ đo, thiết bị giám sát hoặc relay bảo vệ.

Đối với biến dòng điện trung thế trong nhà 22kV 2 mạch CT22-2CXIXX EM5D04, thiết bị được định hướng sử dụng tại cấp điện áp hệ thống 22kV, với điện áp cao nhất cho thiết bị tương ứng 24kV.

Thiết kế 2 mạch/cuộn thứ cấp tạo điều kiện bố trí các chức năng đo lường và bảo vệ theo yêu cầu của từng hệ thống. Tùy cấu hình đặt hàng, thông số tỷ số biến, cấp chính xác, phụ tải và chức năng của từng cuộn thứ cấp cần được lựa chọn theo hồ sơ thiết kế điện.

Thông số kỹ thuật tham khảo

Dựa trên catalogue kỹ thuật của dòng CTx-xCxIxx, các thông số chính có thể tham khảo như sau:

Thông số	Giá trị tham khảo
Model	EM5D04
Kiểu	CT22-2CXIXX
Loại thiết bị	Máy biến dòng trung thế trong nhà
Cấp điện áp hệ thống	22kV
Điện áp cao nhất cho thiết bị	24kV
Số mạch/cuộn thứ cấp	2
Dòng sơ cấp định mức	Nhiều lựa chọn tùy cấu hình
Dòng thứ cấp định mức	5A hoặc 1A
Tần số định mức	50Hz
Cấp chính xác đo lường	0.2; 0.5; 0.5FS10; 1 tùy cấu hình
Cấp chính xác bảo vệ	5P5; 5P10; 5P15; 5P20 tùy cấu hình
Vật liệu cách điện	Nhựa epoxy đúc chân không
Kiểu lắp đặt	Trong nhà
Nhiệt độ môi trường	-5°C đến +45°C
Độ cao lắp đặt	Không vượt quá 1.500m
Độ ẩm tương đối	Không vượt quá 95% trung bình trong 24 giờ
Khối lượng tham khảo	Khoảng 40kg
Tiêu chuẩn tham khảo	IEC 60044, IEC 61869, TCVN 7697

Lưu ý: Không nên lựa chọn CT chỉ dựa vào tên model. Tỷ số biến dòng, công suất phụ tải VA, cấp chính xác đo lường/bảo vệ và khả năng chịu dòng ngắn mạch cần được xác định theo yêu cầu thực tế của hệ thống.

Đặc điểm nổi bật của biến dòng CT22-2CXIXX EM5D04

1. Kết cấu epoxy đúc chân không

Một trong những đặc điểm quan trọng của dòng máy biến dòng CTx-xCxIxx là sử dụng hệ nhựa epoxy Huntsman và công nghệ đúc trong chân không.

Kết cấu này giúp tạo thành khối cách điện chắc chắn, có các đặc tính cơ và điện phù hợp với môi trường trung thế. Theo catalogue của nhà sản xuất, vật liệu có khả năng chịu sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Đây là yếu tố quan trọng đối với thiết bị phải vận hành thường xuyên bên trong hệ thống điện trung thế.

2. Thiết kế 2 mạch thứ cấp

CT22-2CXIXX EM5D04 thuộc nhóm biến dòng điện trung thế 22kV 2 mạch, cho phép hệ thống khai thác hai cuộn/mạch thứ cấp theo cấu hình thiết kế.

Tùy yêu cầu kỹ thuật, các cuộn thứ cấp có thể được lựa chọn phục vụ chức năng đo lường hoặc bảo vệ.

Trong một hệ thống điện trung thế, việc phân chia chức năng giữa các mạch thứ cấp giúp tín hiệu dòng điện được cung cấp phù hợp tới thiết bị đo, công tơ hoặc hệ thống relay bảo vệ.

3. Nhiều lựa chọn tỷ số biến dòng

Dòng CTx-xCxIxx hỗ trợ nhiều giá trị dòng điện sơ cấp định mức, giúp người thiết kế có thể lựa chọn tỷ số CT theo dòng tải thực tế của hệ thống.

Dòng điện thứ cấp tiêu chuẩn có thể lựa chọn 1A hoặc 5A.

Việc chọn tỷ số biến dòng cần căn cứ vào dòng vận hành, dòng tải cực đại, thiết bị đo lường và hệ thống bảo vệ. Chọn tỷ số quá lớn so với dòng tải thực tế có thể ảnh hưởng đến hiệu quả đo lường; ngược lại, lựa chọn không đủ khả năng chịu dòng có thể không phù hợp với điều kiện vận hành.

4. Có các cấp chính xác cho đo lường và bảo vệ

Tùy cấu hình, dòng sản phẩm hỗ trợ các cấp chính xác đo lường như 0.2, 0.5, 0.5FS10, 1 và các cấp bảo vệ như 5P5, 5P10, 5P15, 5P20.

Đây là thông số đặc biệt cần quan tâm khi đặt hàng CT.

Nếu sử dụng cho đo đếm, cần xác định cấp chính xác phù hợp với yêu cầu của hệ thống đo lường. Nếu sử dụng tín hiệu dòng cho relay bảo vệ, cần xem xét đồng thời cấp bảo vệ, phụ tải VA và các thông số liên quan đến khả năng làm việc trong điều kiện sự cố.

Kết cấu thuận tiện cho lắp đặt

Máy biến dòng CTx-xCxIxx được thiết kế để có thể lắp đặt bằng các bulông trên chân đế. Phần chân đế bằng thép có kết cấu chắc chắn và được mạ kẽm.

Các đầu ra được bố trí liền với thân máy. Khu vực đấu dây thứ cấp có hộp che và vị trí niêm chì, hỗ trợ việc bảo vệ đầu đấu dây trong quá trình khai thác.

Thiết kế này phù hợp cho việc bố trí CT trong các tủ trung thế và hệ thống phân phối điện trong nhà.

Ứng dụng của CT22-2CXIXX EM5D04

Biến dòng điện trung thế trong nhà 22kV 2 mạch CT22-2CXIXX EM5D04 có thể được xem xét sử dụng trong nhiều hệ thống như:

• Tủ điện trung thế 22kV.
• Trạm biến áp phân phối.
• Hệ thống đo lường điện năng trung thế.
• Hệ thống relay bảo vệ.
• Nhà máy và khu công nghiệp.
• Hệ thống phân phối điện của tòa nhà hoặc công trình quy mô lớn.
• Hệ thống giám sát và quản lý điện năng.
• Các dự án cải tạo, thay thế máy biến dòng trung thế.

Cấu hình cụ thể cần được xác định theo sơ đồ nguyên lý và yêu cầu kỹ thuật của từng dự án.

Lưu ý quan trọng khi lựa chọn máy biến dòng 22kV

Đối với CT trung thế, việc chọn đúng model mới chỉ là bước đầu. Khi yêu cầu báo giá hoặc đặt hàng, khách hàng nên cung cấp đầy đủ các thông tin như điện áp hệ thống, tỷ số biến dòng, số cuộn thứ cấp, dòng thứ cấp 1A hay 5A, cấp chính xác, công suất VA, mục đích đo lường/bảo vệ và yêu cầu dòng ngắn mạch.

Đặc biệt, trong quá trình vận hành, không được để hở mạch thứ cấp của máy biến dòng khi phía sơ cấp đang mang dòng điện. Theo hướng dẫn kỹ thuật của nhà sản xuất, mạch thứ cấp phải được nối với phụ tải hoặc được ngắn mạch phù hợp; một đầu của cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Đây là yêu cầu an toàn quan trọng đối với hệ thống CT.

Vì sao cần kiểm tra đúng cấu hình CT trước khi đặt hàng?

Cùng một dòng CT22-2CXIXX có thể tồn tại nhiều cấu hình kỹ thuật khác nhau. Do đó, hai sản phẩm có hình dáng hoặc model cơ bản tương tự chưa chắc có thể thay thế trực tiếp cho nhau.

Khi thay CT cũ hoặc đặt CT cho dự án mới, nên kiểm tra nameplate của thiết bị hiện hữu hoặc hồ sơ thiết kế để xác định chính xác:

Tỷ số biến – dòng thứ cấp – cấp chính xác – VA – số lõi/cuộn thứ cấp – chức năng từng cuộn – kích thước lắp đặt – thông số chịu ngắn mạch.

Việc đối chiếu đầy đủ các thông số giúp hạn chế tình trạng mua đúng dòng sản phẩm nhưng sai cấu hình kỹ thuật.

Mua biến dòng điện trung thế CT22-2CXIXX EM5D04 tại Đức Vinh

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp và tư vấn thiết bị điện phục vụ nhu cầu công nghiệp, hệ thống phân phối điện và các công trình điện.

Khách hàng đang cần tìm biến dòng điện trung thế trong nhà 22kV 2 mạch CT22-2CXIXX EM5D04 có thể liên hệ Đức Vinh để trao đổi cấu hình và yêu cầu báo giá.

Khi liên hệ, khách hàng nên gửi hình ảnh nameplate CT đang sử dụng hoặc bảng thông số kỹ thuật của dự án. Việc này giúp quá trình kiểm tra tỷ số biến, cấp chính xác, VA và cấu hình thứ cấp nhanh chóng và chính xác hơn.
