Biến dòng điện trung thế trong nhà 35kV 1 mạch đo lường CT35-1CXIXX EM5G16

Tổng quan biến dòng CT35-1CXIXX EM5G16

Máy biến dòng điện hay Current Transformer – CT có nhiệm vụ biến đổi dòng điện sơ cấp có giá trị lớn xuống mức dòng điện thứ cấp tiêu chuẩn để phục vụ các thiết bị đo lường và giám sát.

Đối với CT35-1CXIXX EM5G16, sản phẩm thuộc nhóm máy biến dòng trung thế sử dụng trong nhà, có cấu hình 1 lõi từ và 1 cuộn dây thứ cấp. Theo catalogue của nhà sản xuất, cuộn thứ cấp có thể được sử dụng cho mục đích đo lường hoặc bảo vệ tùy cấu hình đặt hàng.

Sản phẩm có thể thiết kế với một hoặc nhiều tỷ số biến dòng và cho phép thay đổi tỷ số thông qua cách đấu nối tương ứng. Đây là đặc điểm hữu ích khi cần lựa chọn CT phù hợp với yêu cầu kỹ thuật cụ thể của từng hệ thống điện.

Thông số kỹ thuật CT35-1CXIXX EM5G16

Theo tài liệu kỹ thuật của nhà sản xuất, dòng CTx-1CxIx có các thông số chính như sau:

Thông số	Giá trị
Dòng sản phẩm	EM5G16
Kiểu	CTx-1CxIx / CT35-1CXIXX
Loại	Máy biến dòng trung thế trong nhà
Số lõi từ	1 lõi
Số cuộn thứ cấp	1
Cấp điện áp	35kV
Điện áp cao nhất cho thiết bị	35 / 38,5 / 40,5kV
Điện áp thử tần số công nghiệp 1 phút	70(80)kV
Điện áp thử xung sét	180(190)kV
Dải dòng điện danh định	1 – 1250A
Dòng thứ cấp định mức	1A hoặc 5A
Tần số định mức	50Hz
Dòng điện ngắn hạn danh định Ith	80In/1s hoặc 25kA/1s
Phụ tải/cấp chính xác đo lường	10–30VA / 0.2 – 0.5 – 0.5FS10 – 1
Nhiệt độ môi trường	-5°C đến +45°C
Độ cao lắp đặt	Không vượt quá 1.500m
Độ ẩm tương đối trung bình trong 24 giờ	Không vượt quá 95%
Khối lượng tham khảo	Khoảng 27kg
Tiêu chuẩn	IEC 60044-1, IEC 61869-2, TCVN 7697-1

Các thông số cụ thể của CT khi đặt hàng cần được lựa chọn theo tỷ số biến dòng, cấp chính xác, phụ tải và yêu cầu kỹ thuật của từng công trình.

Dải dòng sơ cấp và dòng thứ cấp linh hoạt

Một ưu điểm đáng chú ý của biến dòng 35kV CT35-1CXIXX EM5G16 là khả năng đáp ứng nhiều mức dòng điện sơ cấp.

Theo catalogue, các mức dòng sơ cấp định mức có thể bao gồm:

5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A và 1250A.

Dòng điện thứ cấp định mức có thể lựa chọn 1A hoặc 5A.

Nhờ đó, kỹ sư có thể lựa chọn tỷ số biến dòng phù hợp với dòng tải thực tế cũng như thiết bị đo lường phía thứ cấp.

Ví dụ, tùy cấu hình được nhà sản xuất cung cấp, hệ thống có thể sử dụng các tỷ số như 100/5A, 200/5A, 400/5A, 600/5A hoặc các tỷ số tương ứng với đầu ra 1A.

Khi lựa chọn, không nên chỉ dựa vào dòng tải hiện tại mà cần xem xét dòng tải thiết kế, khả năng mở rộng và yêu cầu của hệ thống đo lường.

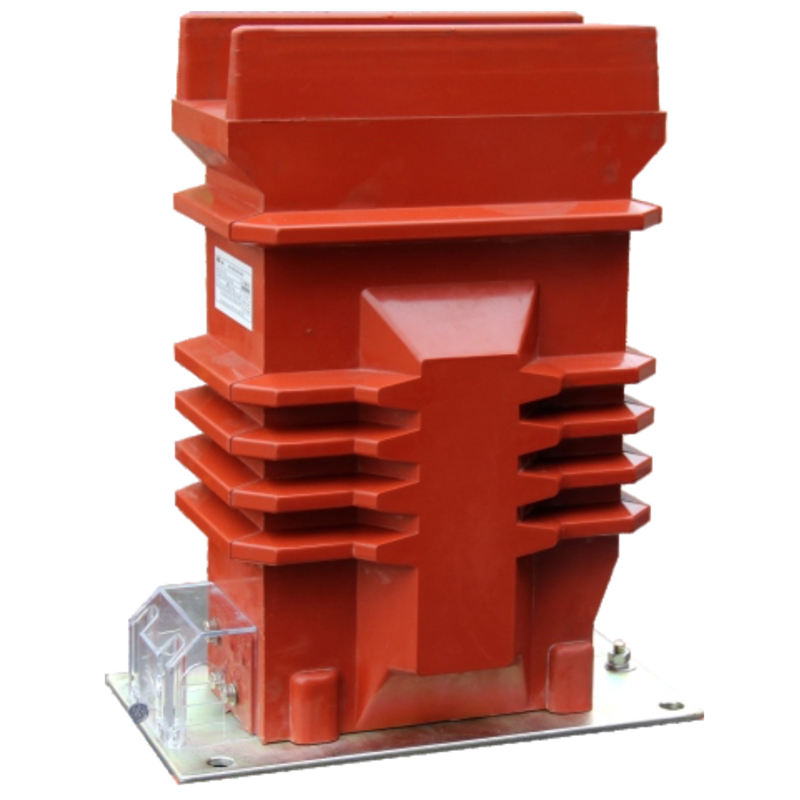

Kết cấu đúc epoxy phù hợp môi trường trong nhà

CT35-1CXIXX thuộc nhóm máy biến dòng trung thế đúc epoxy trong nhà.

Theo tài liệu kỹ thuật, thân biến dòng được đúc chân không bằng hệ nhựa epoxy Huntsman. Vật liệu này mang lại các đặc tính cơ và điện phù hợp với yêu cầu cách điện của thiết bị trung thế, đồng thời có khả năng chịu sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Thiết kế dạng đúc cũng giúp tạo nên kết cấu chắc chắn, thuận tiện khi bố trí thiết bị bên trong tủ điện hoặc hệ thống phân phối trung thế.

Phần chân đế được làm bằng thép mạ kẽm với kết cấu vững chắc. Máy có thể được cố định thông qua bốn bulông tại bốn vị trí trên chân đế.

Hỗ trợ một hoặc nhiều tỷ số biến dòng

EM5G16 không chỉ giới hạn ở cấu hình một tỷ số.

Theo tài liệu của nhà sản xuất, dòng CTx-1CxIx có thể được thiết kế với 1, 2 hoặc 3 tỷ số, tùy cấu hình. Việc lựa chọn tỷ số có thể thực hiện thông qua phương án đấu nối phía thứ cấp hoặc cấu hình đổi nối tương ứng.

Khả năng này giúp sản phẩm đáp ứng tốt hơn những hệ thống cần thay đổi phạm vi đo hoặc có yêu cầu vận hành khác nhau.

Khi đặt hàng, khách hàng nên cung cấp đầy đủ:

• Tỷ số biến dòng yêu cầu;
• Dòng thứ cấp 1A hay 5A;
• Cấp chính xác;
• Công suất phụ tải VA;
• Số tỷ số cần sử dụng;
• Yêu cầu về sơ đồ đấu nối;
• Số lượng thiết bị.

Việc cung cấp đầy đủ thông tin ngay từ đầu giúp lựa chọn đúng mã cấu hình và hạn chế sai khác khi đưa thiết bị vào hệ thống.

Cấp chính xác phục vụ đo lường

Đối với hệ thống đo đếm, cấp chính xác là một trong những thông số quan trọng nhất khi lựa chọn CT.

Dòng CTx-1CxIx trong catalogue có các lựa chọn phụ tải/cấp chính xác đo lường trong khoảng 10–30VA, với các cấp chính xác như 0.2, 0.5, 0.5FS10 và 1, tùy cấu hình.

Vì vậy, khi chọn biến dòng trung thế 35kV 1 mạch đo lường EM5G16, cần xác định rõ yêu cầu của công tơ, đồng hồ đo, bộ chuyển đổi hoặc hệ thống giám sát được kết nối phía thứ cấp.

Việc lựa chọn đúng tỷ số biến dòng, cấp chính xác và burden giúp hệ thống đo lường làm việc đúng theo yêu cầu thiết kế.

Tiêu chuẩn thiết kế và sản xuất

Theo catalogue EMIC, máy biến dòng thuộc dòng này được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị kỹ thuật gồm:

IEC 60044-1, IEC 61869-2 và TCVN 7697-1.

Đây là yếu tố quan trọng đối với các thiết bị đo lường được sử dụng trong hệ thống điện trung thế, đặc biệt ở những dự án yêu cầu hồ sơ kỹ thuật và thông số sản phẩm rõ ràng.

EMIC cũng là doanh nghiệp có lịch sử sản xuất thiết bị đo điện tại Việt Nam từ năm 1983, với danh mục gồm công tơ điện, máy biến dòng, máy biến điện áp và nhiều thiết bị đo lường điện khác.

Ứng dụng của biến dòng trung thế 35kV EM5G16

Với đặc tính kỹ thuật trên, CT35-1CXIXX EM5G16 có thể được xem xét sử dụng trong nhiều hệ thống điện trung thế như:

• Tủ điện trung thế 35kV;
• Hệ thống đo lường dòng điện;
• Trạm phân phối điện;
• Trạm biến áp công nghiệp;
• Nhà máy và khu công nghiệp;
• Hệ thống giám sát điện năng;
• Hệ thống đo đếm và quản lý năng lượng;
• Các công trình điện sử dụng thiết bị đóng cắt trung thế trong nhà.

Việc lựa chọn cấu hình cuối cùng cần căn cứ vào thiết kế điện và yêu cầu kỹ thuật thực tế của công trình.

Lưu ý an toàn khi lắp đặt và vận hành

Đối với máy biến dòng, mạch thứ cấp cần được xử lý đúng kỹ thuật.

Theo hướng dẫn của nhà sản xuất, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch, đồng thời một đầu của cuộn dây thứ cấp phải được nối đất trong quá trình vận hành.

Không được tùy tiện để hở mạch thứ cấp của CT khi phía sơ cấp đang có dòng điện.

Do thiết bị làm việc trong hệ thống trung thế, quá trình thiết kế, đấu nối, thử nghiệm và vận hành cần được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn đáp ứng yêu cầu an toàn điện.

Mua biến dòng CT35-1CXIXX EM5G16 tại Đức Vinh

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp các sản phẩm và thiết bị phục vụ hệ thống điện, trong đó khách hàng có thể liên hệ để được tư vấn cấu hình Biến dòng điện trung thế trong nhà 35kV 1 mạch đo lường CT35-1CXIXX EM5G16 theo yêu cầu dự án.

Khi liên hệ, quý khách nên cung cấp tỷ số biến dòng, dòng thứ cấp, cấp chính xác, burden, số lượng và yêu cầu kỹ thuật để việc tư vấn sản phẩm được chính xác hơn.
