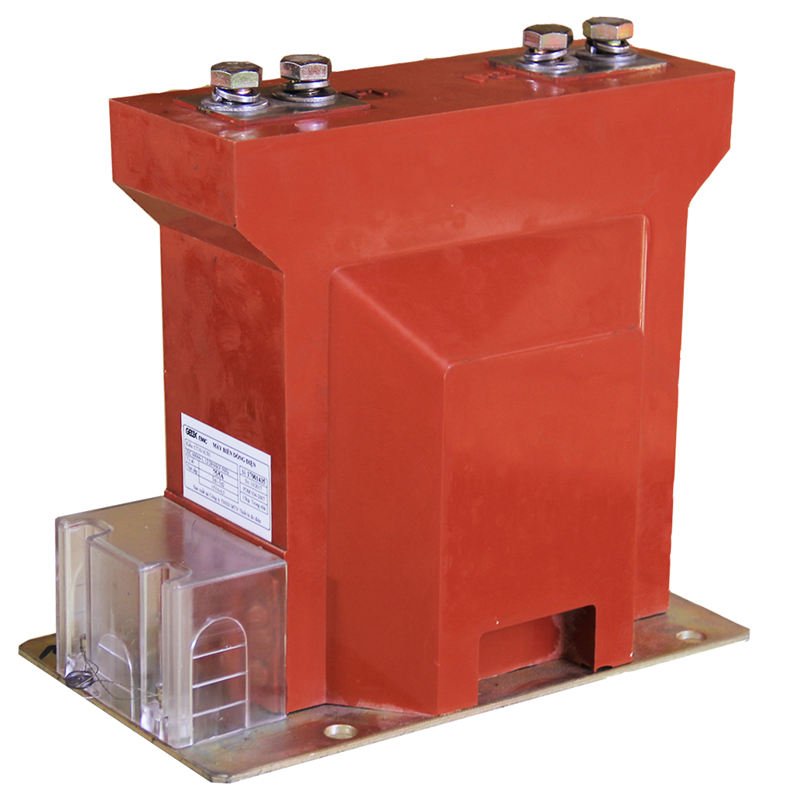

Biến Dòng Điện Trung Thế Trong Nhà 6–15kV 1 Mạch CTX-1CXIXX EM5A02 EMIC

1. Tổng quan biến dòng CTX-1CXIXX EM5A02

CTX-1CXIXX EM5A02 là máy biến dòng điện trung thế sử dụng trong nhà, có nhiệm vụ biến đổi dòng điện sơ cấp lớn về dòng điện thứ cấp tiêu chuẩn để phục vụ hệ thống đo lường hoặc bảo vệ.

Theo tài liệu kỹ thuật của EMIC, dòng CTx-xCxIxx được đúc trong chân không bằng hệ nhựa epoxy Huntsman. Vật liệu này có đặc tính cơ và điện tốt, khả năng chịu thay đổi nhiệt độ đột ngột và duy trì khả năng cách điện trước tác động của điện áp đánh thủng trong thời gian dài.

Thiết bị có thể được cấu hình một hoặc nhiều tỷ số biến dòng tùy phiên bản. Việc thay đổi tỷ số có thể thực hiện thông qua cách đấu nối ở phía thứ cấp.

Đây là một đặc điểm quan trọng đối với các đơn vị thiết kế và thi công hệ thống điện vì cho phép lựa chọn cấu hình CT phù hợp với yêu cầu đo lường thực tế của từng công trình.

2. Thông số kỹ thuật nổi bật của EM5A02

Theo catalogue kỹ thuật của nhà sản xuất, dòng máy biến dòng EM5A02 có các thông số đáng chú ý:

Thông số	Giá trị
Loại thiết bị	Máy biến dòng trung thế trong nhà
Model	EM5A02
Dòng/kiểu	CTx-xCxIxx / CTX-1CXIXX tùy cấu hình
Cấp điện áp	6(6–7,2)kV; 10(10–12)kV
Điện áp cao nhất cho thiết bị	7,2kV; 12kV
Điện áp thử tần số công nghiệp 1 phút	20(24)kV; 28kV
Điện áp thử xung sét	60kV; 75kV
Dòng điện sơ cấp định mức	5A đến 1250A tùy cấu hình
Dòng điện thứ cấp định mức	1A hoặc 5A
Tần số định mức	50Hz
Dòng điện ngắn hạn danh định Ith	80In/1s; 25kA/1s; 31,5kA/1s
Phụ tải/cấp chính xác đo lường	10–15VA / 0.2; 0.5; 0.5FS10; 1
Phụ tải/cấp chính xác bảo vệ	10–15VA / 5P5; 5P10
Nhiệt độ môi trường	-5°C đến +40°C
Độ cao lắp đặt	Không vượt quá 1.500m
Độ ẩm tương đối trong 24 giờ	Không vượt quá 95%
Khối lượng tham khảo	Khoảng 16kg

Dải dòng điện sơ cấp của sản phẩm khá rộng, bao gồm các mức như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A và 1250A, giúp người dùng có nhiều lựa chọn khi thiết kế hệ thống.

3. Đặc điểm cấu tạo của biến dòng EM5A02

Công nghệ đúc epoxy chân không

Một trong những điểm đáng chú ý của biến dòng trung thế EM5A02 là kết cấu đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo tài liệu kỹ thuật của nhà sản xuất, hệ vật liệu này mang lại các đặc tính cơ và điện tốt, hỗ trợ thiết bị chịu sự thay đổi nhiệt độ đột ngột và duy trì độ bền cách điện trong quá trình sử dụng lâu dài.

Đây là yếu tố đặc biệt quan trọng đối với thiết bị làm việc trong hệ thống điện trung thế.

Chân đế thép chắc chắn

Thân máy được cố định bằng bốn bulông thông qua bốn lỗ trên chân đế. Phần chân đế được chế tạo bằng thép, có kết cấu chắc chắn và được mạ kẽm nhằm đáp ứng điều kiện môi trường có độ ẩm cao.

Thiết kế này đồng thời tạo thuận lợi cho việc bố trí và cố định biến dòng trong tủ điện hoặc hệ thống phân phối điện trung thế.

Đầu nối có nắp che và vị trí niêm chì

Các đầu ra của biến dòng được đúc liền với thân máy. Phần ổ đấu dây thứ cấp có nắp che và vị trí phục vụ niêm chì, góp phần bảo vệ khu vực đấu nối trong quá trình vận hành.

4. Cấp chính xác đáp ứng nhu cầu đo lường và bảo vệ

Khi lựa chọn biến dòng điện, cấp chính xác là một trong những thông số cần được xem xét đầu tiên.

EM5A02 cung cấp các lựa chọn cấp chính xác đo lường gồm:

0.2 – 0.5 – 0.5FS10 – 1

Với cấu hình sử dụng cho mục đích bảo vệ, catalogue cũng đề cập các cấp:

5P5 và 5P10.

Nhờ đó, tùy theo cấu hình cụ thể khi đặt hàng, thiết bị có thể được lựa chọn cho hệ thống đo lường hoặc phục vụ tín hiệu bảo vệ.

Người mua nên xác định rõ tỷ số biến dòng, cấp chính xác, dung lượng VA và mục đích sử dụng trước khi đặt hàng để lựa chọn đúng mã cấu hình.

5. Ý nghĩa ký hiệu CTX-1CXIXX

Catalogue EMIC cung cấp hệ thống ký hiệu giúp kỹ sư và khách hàng xác định cấu hình sản phẩm.

Một số ký hiệu đáng chú ý gồm:

• 1C: 1 lõi từ.
• 2C: 2 lõi từ.
• 1: 1 tỷ số biến dòng.
• 2: 2 tỷ số biến dòng.
• 5: dòng điện thứ cấp 5A.
• 1: dòng điện thứ cấp 1A.
• I: thiết bị sử dụng trong nhà.
• 6: điện áp lớn nhất 7,2kV.
• 10: điện áp lớn nhất 12kV.
• A: cấp chính xác bảo vệ 5P5.
• B: cấp chính xác bảo vệ 5P10.

Do đó, khi mua CTX-1CXIXX EM5A02, khách hàng không nên chỉ cung cấp tên model mà nên bổ sung tỷ số dòng điện, dòng thứ cấp, cấp chính xác và dung lượng VA cần sử dụng.

6. Ứng dụng của biến dòng điện trung thế EM5A02

Với đặc điểm là máy biến dòng đúc epoxy sử dụng trong nhà, CTX-1CXIXX EM5A02 phù hợp cho nhiều hệ thống điện trung thế như:

• Tủ điện trung thế;
• Tủ phân phối điện trong nhà;
• Trạm biến áp;
• Nhà máy và khu công nghiệp;
• Hệ thống đo lường dòng điện;
• Hệ thống giám sát điện năng;
• Mạch bảo vệ và relay khi sử dụng cấu hình phù hợp;
• Hệ thống phân phối điện của nhà xưởng và công trình kỹ thuật.

Khi lựa chọn thiết bị cho một dự án cụ thể, cần căn cứ vào sơ đồ điện và thông số thiết kế thay vì chỉ dựa trên cấp điện áp danh nghĩa.

7. Lưu ý quan trọng khi lắp đặt và vận hành

Đối với máy biến dòng điện, an toàn phía thứ cấp là yêu cầu đặc biệt quan trọng.

Theo hướng dẫn kỹ thuật của EMIC, trong quá trình vận hành, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch. Một đầu nối của mỗi cuộn dây thứ cấp phải được nối đất trong quá trình vận hành.

Không được tùy tiện để hở mạch thứ cấp khi biến dòng đang mang dòng sơ cấp.

Ngoài ra, cần kiểm tra đúng cực tính P1, P2 và các đầu thứ cấp theo sơ đồ đấu dây của nhà sản xuất. Việc thi công, kiểm tra và vận hành thiết bị trung thế nên được thực hiện bởi nhân sự có chuyên môn phù hợp.

8. Tiêu chuẩn áp dụng

Theo catalogue EMIC, máy biến dòng thuộc dòng này được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị kỹ thuật gồm:

IEC 60044-1,2; IEC 61869-1,2 và TCVN 7697-1.

Việc công bố rõ hệ tiêu chuẩn áp dụng giúp đơn vị thiết kế, tư vấn và kỹ thuật có cơ sở đối chiếu khi lựa chọn thiết bị cho hồ sơ dự án.

9. Vì sao nên chọn đúng cấu hình EM5A02 thay vì chỉ chọn theo điện áp?

Trong thực tế, hai biến dòng cùng sử dụng trong hệ thống 6kV hoặc 10kV chưa chắc có thể thay thế trực tiếp cho nhau.

Khi chọn biến dòng điện trung thế trong nhà EM5A02, cần kiểm tra đồng thời:

Tỷ số biến dòng → dòng thứ cấp → cấp chính xác → dung lượng VA → số lõi → mục đích đo lường/bảo vệ → kích thước lắp đặt.

Ví dụ, một hệ thống cần CT phục vụ đo lường sẽ có yêu cầu khác với CT cung cấp tín hiệu cho relay bảo vệ. Tương tự, tỷ số 100/5A không thể tự động thay thế cho 200/5A chỉ vì hai thiết bị có cùng cấp điện áp.

Vì vậy, đối với dự án mới hoặc thay thế biến dòng hiện hữu, khách hàng nên cung cấp ảnh nhãn thiết bị cũ, sơ đồ điện hoặc đầy đủ thông số kỹ thuật để đơn vị cung cấp kiểm tra trước khi báo giá.
