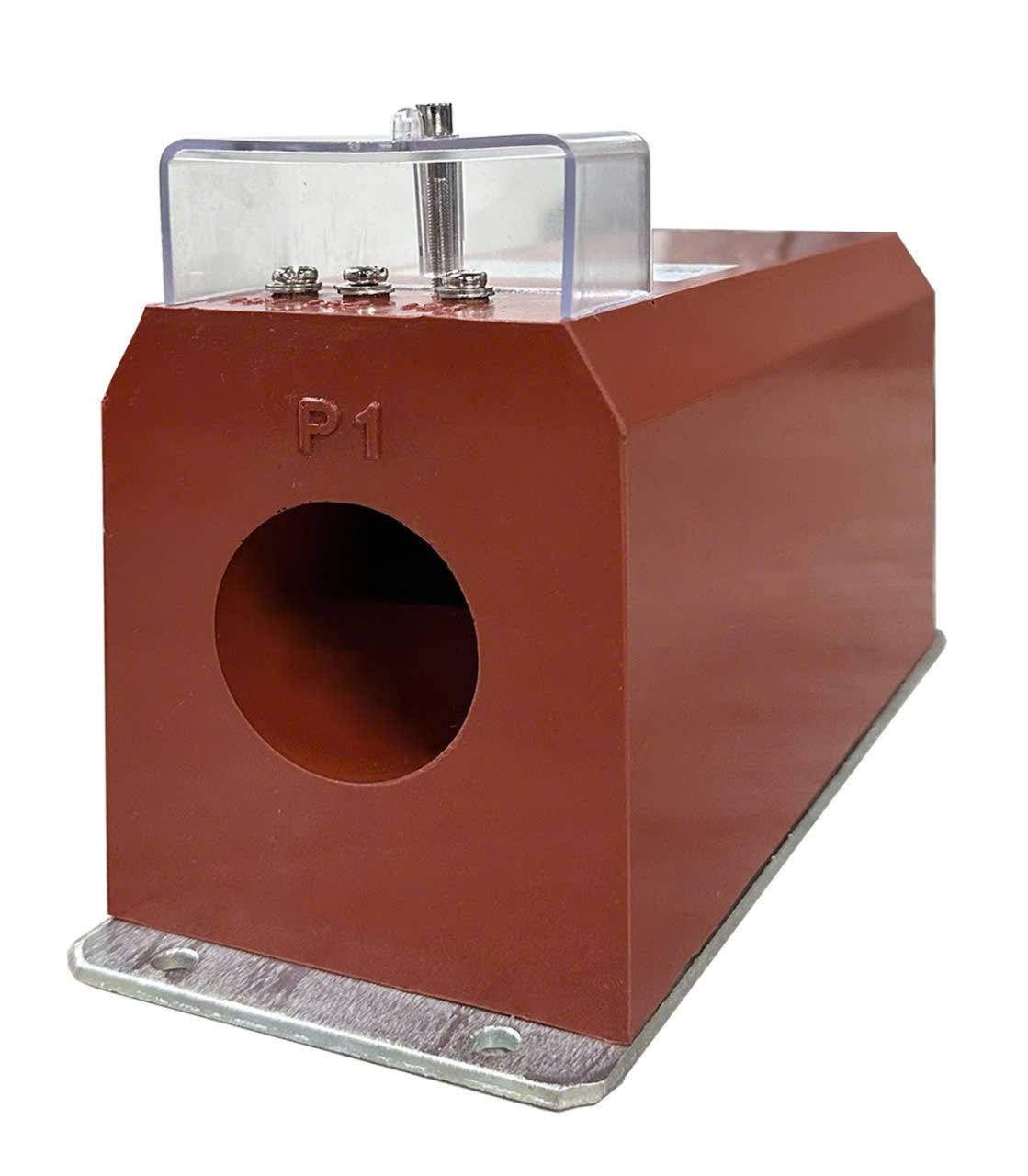

Biến dòng hạ thế bảo vệ khuôn cho T-plug

Thông số kỹ thuật chung

Theo tài liệu kỹ thuật của nhà sản xuất, dòng biến dòng bảo vệ dùng cho RMU có các thông số chung đáng chú ý:

Kiểu điện áp:

• CT0.6: điện áp danh định ≤ 720V
• CT1: điện áp danh định ≤ 1200V

Điện áp lớn nhất: 1,2kV

Tần số danh định: 50Hz

Dòng điện sơ cấp danh định: 40 – 600A

Dòng điện thứ cấp danh định: 1A hoặc 5A

Dung lượng danh định: khoảng 1,25 – 5VA tùy phiên bản; một số cấu hình BD29, BD30 có mức dung lượng cao hơn theo tỷ số và cấp bảo vệ cụ thể.

Cấp chính xác bảo vệ: 5P10, 10P10, 5P15, 5P20, 10P20 và các cấu hình tương ứng theo từng model.

Dòng điện nhiệt Ith: 25kA/1s

Dòng điện động Idyn: 2,5 Ith

Thử cách điện: 3kV/phút

Thử điện áp xung 1,2/50µs: 6kV

Khả năng quá tải liên tục: 1,2 In

Nhiệt độ làm việc: 0 – 50°C

Giới hạn tăng nhiệt độ: 60°C

Các thông số cụ thể cần được đối chiếu theo đúng model, tỷ số biến và yêu cầu của hệ thống trước khi đặt hàng.

Các kiểu biến dòng BD19, BD28, BD29 và BD30

1. Biến dòng bảo vệ BD19

BD19 là một trong những kiểu CT bảo vệ được thiết kế với kích thước tương đối gọn, phù hợp cho nhiều cấu hình lắp đặt trong tủ điện.

Dòng điện sơ cấp có thể lựa chọn trong khoảng 40 – 600A, dòng thứ cấp 1A hoặc 5A. Tùy dòng sơ cấp, sản phẩm có các lựa chọn cấp bảo vệ như 5P10, 10P10 hoặc 5P15.

Kích thước tham khảo của BD19:

• Chiều dài L: 240mm
• H1: 145mm
• H2: 123mm
• Chiều rộng W: 100mm
• E: 60mm
• D1: 225mm
• D2: 60mm

2. Biến dòng bảo vệ BD28

BD28 được phát triển cho các cấu hình cần khả năng bảo vệ với các cấp như 5P15, 10P15 và 5P20 tùy tỷ số dòng điện.

Dòng sơ cấp nằm trong khoảng 40 – 600A, dòng thứ cấp 1A hoặc 5A.

Kích thước tham khảo:

• L: 300mm
• H1: 145mm
• H2: 123mm
• W: 100mm
• E: 60mm
• D1: 285mm
• D2: 60mm

BD28 là lựa chọn đáng cân nhắc đối với các hệ thống RMU cần CT bảo vệ có cửa luồn cáp phù hợp với cấu hình đầu cáp của hệ thống.

3. Biến dòng bảo vệ BD29

BD29 có kích thước cửa sổ và kết cấu lớn hơn, đáp ứng các cấu hình dòng điện khác nhau.

Dòng sơ cấp nằm trong khoảng 40 – 600A, dòng thứ cấp lựa chọn 1A hoặc 5A. Cấp chính xác bảo vệ có thể đạt 5P15, 5P20, 10P20 tùy cấu hình.

Kích thước tham khảo:

• L: 250mm
• H1: 195mm
• H2: 174mm
• W: 156mm
• E: 89mm
• D1: 230mm
• D2: 116mm

Đặc biệt, một số cấu hình BD29 có dung lượng danh định lên tới 10VA hoặc 15VA, tùy dòng sơ cấp và cấp bảo vệ được lựa chọn.

4. Biến dòng bảo vệ BD30

BD30 là kiểu có kích thước lớn trong nhóm sản phẩm, phù hợp với những cấu hình cần không gian luồn cáp lớn hơn hoặc yêu cầu dung lượng bảo vệ cao.

Dòng sơ cấp cũng có thể lựa chọn tới 600A, dòng thứ cấp 1A hoặc 5A.

Một số cấu hình BD30 có dung lượng danh định từ 15 – 30VA, kết hợp cấp chính xác bảo vệ 5P15 hoặc 5P20.

Kích thước tham khảo:

• L: 320mm
• H1: 260mm
• H2: 240mm
• W: 220mm
• E: 122,5mm
• D1: 300mm
• D2: 160mm

Đặc điểm cấu tạo nổi bật

Lõi thép silic chất lượng cao

Lõi từ của máy biến dòng sử dụng tôn silic định hướng có độ thẩm từ cao và tổn hao thấp. Đây là yếu tố quan trọng giúp CT đáp ứng yêu cầu về đặc tính biến dòng và cấp chính xác bảo vệ.

Cuộn dây đồng emay

Dây quấn sử dụng dây đồng emay chất lượng cao, có khả năng chịu nhiệt lên tới khoảng 200°C theo thông tin của nhà sản xuất.

Đúc epoxy cách điện

Lõi tôn và cuộn dây được bao bọc bằng hợp chất epoxy, giúp tăng khả năng cách điện và chống ẩm. Kết cấu dạng khuôn cũng tạo nên thiết kế chắc chắn, thuận lợi khi lắp đặt trong tủ điện.

Cửa sổ rộng phù hợp T-Plug

Một ưu điểm quan trọng của dòng biến dòng này là cửa sổ luồn dây lớn, giúp việc đưa cáp hoặc thanh cái xuyên qua CT thuận tiện hơn.

Đây cũng là lý do sản phẩm phù hợp với các ứng dụng tủ RMU sử dụng đầu cáp T-Plug.

Đế thép thuận tiện lắp đặt

Phần đế bằng thép được thiết kế với 4 lỗ lắp đặt, giúp cố định máy biến dòng chắc chắn trong tủ.

Ổ đấu dây thứ cấp có nắp che bằng nhựa và vít kẹp chì, góp phần bảo vệ khu vực đấu nối trong quá trình vận hành.

Ứng dụng của biến dòng bảo vệ khuôn cho T-Plug

Dòng CT này có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ RMU sử dụng đầu cáp T-Plug
• Tủ điện phân phối
• Hệ thống bảo vệ relay
• Trạm biến áp phân phối
• Hệ thống điện nhà máy
• Công trình điện công nghiệp
• Hệ thống giám sát và bảo vệ dòng điện
• Các hệ thống cần chuyển đổi dòng điện sơ cấp thành tín hiệu phù hợp cho thiết bị bảo vệ

Việc lựa chọn đúng tỷ số biến, dòng thứ cấp, công suất và cấp chính xác bảo vệ cần căn cứ vào thiết kế của từng hệ thống.
