Biến Dòng Hạ Thế Xuyến Đúc Khuôn EMIC – CT Đo Lường Dòng Điện 50A–6000A

1. Biến dòng hạ thế xuyến đúc khuôn là gì?

Biến dòng điện hay CT là thiết bị có nhiệm vụ chuyển đổi dòng điện xoay chiều lớn ở phía sơ cấp thành dòng điện thứ cấp có giá trị phù hợp để đưa tới công tơ, đồng hồ đo, thiết bị giám sát hoặc các phần tử liên quan trong hệ thống điện.

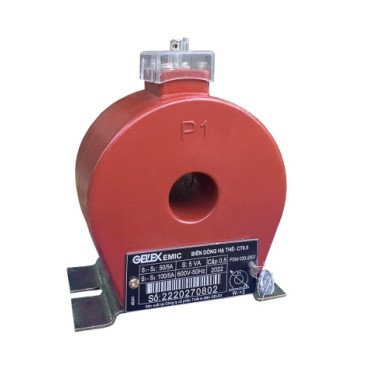

Đối với biến dòng hạ thế xuyến đúc khuôn EMIC, dây dẫn hoặc thanh cái của mạch cần đo được luồn qua cửa sổ của CT. Nhờ đó, thiết bị có thể lấy tín hiệu dòng điện phục vụ hệ thống đo lường mà không yêu cầu dòng tải lớn đi trực tiếp qua dụng cụ đo.

Thiết kế dạng xuyến đặc biệt phù hợp với các hệ thống sử dụng cáp điện hoặc thanh cái. Catalog cung cấp nhiều kích thước cửa sổ khác nhau để lựa chọn theo tiết diện dây dẫn và mức dòng điện thực tế của hệ thống.

2. Thông số kỹ thuật biến dòng hạ thế xuyến đúc khuôn EMIC

Theo tài liệu kỹ thuật EMIC, các thông số tổng quát của dòng sản phẩm gồm:

• Kiểu CT0.6: điện áp danh định ≤ 720V.
• Kiểu CT1: điện áp danh định ≤ 1200V.
• Điện áp cao nhất Umax: 1,2kV.
• Tần số danh định: 50Hz.
• Dòng điện sơ cấp danh định: 50–6000A.
• Dòng điện thứ cấp: tùy cấu hình sản phẩm; catalog thể hiện các phương án 5A và ở nhiều model có lựa chọn 5A/1A.
• Cấp chính xác: 0.5 hoặc 1.
• Dung lượng danh định: 2,5–30VA.
• Dòng điện động Idyn: 2,5 Ith.
• Thử cách điện: 3kV/phút.
• Thử điện áp xung 1,2/50µs: 6kV.
• Khả năng quá tải liên tục: 1,2 In.
• Nhiệt độ làm việc: 0–50°C.
• Giới hạn tăng nhiệt độ: 60°C.
• Độ ẩm tương đối: tới 95% theo thông số công bố.

Dải thông số rộng là một ưu điểm đáng chú ý khi cần lựa chọn CT cho nhiều cấp dòng khác nhau, từ các tủ điện có tải tương đối nhỏ đến hệ thống phân phối sử dụng thanh cái và dòng tải lên tới hàng nghìn ampe.

3. Đặc điểm cấu tạo nổi bật

Lõi tôn silic có độ thẩm từ cao

Phần lõi được chế tạo từ tôn silic chất lượng cao loại có định hướng, có độ thẩm từ cao và tổn hao thấp. Đây là thành phần quan trọng đối với khả năng làm việc của máy biến dòng và độ ổn định của tín hiệu đầu ra.

Dây quấn bằng dây đồng êmay

Cuộn dây sử dụng dây đồng êmay chất lượng cao. Theo catalog, dây quấn có khả năng làm việc ở mức nhiệt độ lên tới 200°C, góp phần đáp ứng yêu cầu vận hành trong các hệ thống điện công nghiệp.

Lõi và cuộn dây được bao bọc bằng epoxy

Một đặc điểm quan trọng của phiên bản xuyến đúc khuôn là lõi tôn và cuộn dây được bao bọc bằng epoxy. Kết cấu này giúp tăng khả năng cách điện và khả năng chịu ẩm cho cụm biến dòng.

Nhờ đặc tính này, nhà sản xuất công bố sản phẩm có thể lựa chọn sử dụng cho môi trường trong nhà hoặc ngoài trời, tùy yêu cầu thiết kế và điều kiện lắp đặt thực tế.

Cửa sổ rộng, thuận tiện luồn cáp hoặc thanh cái

Thiết kế dạng xuyến tạo khoảng trống ở giữa CT để đưa cáp hoặc thanh cái xuyên qua. Catalog EMIC cung cấp nhiều kích thước cửa sổ, tiêu biểu như D23A, D34A, D38A, D50A, D80A, D110A, D180A và D220A.

Việc có nhiều kích thước giúp kỹ sư lựa chọn CT phù hợp hơn với kích thước dây dẫn hoặc thanh cái thay vì chỉ dựa vào tỷ số dòng điện.

4. Dải lựa chọn dòng điện từ 50A đến 6000A

Một điểm nổi bật của dòng biến dòng hạ thế xuyến đúc khuôn EMIC là phạm vi dòng sơ cấp rất rộng.

Ở nhóm dòng thấp có các phiên bản phục vụ mức dòng từ khoảng 50A, 75A, 100A, 150A, 200A… Trong khi đó, những model cửa sổ lớn có thể đáp ứng dòng điện lên tới 6000A.

Ví dụ, dòng D50A có các lựa chọn trong vùng vài trăm ampe, D80A có thể đáp ứng các cấu hình tới khoảng 1200A ở loại một tỷ số và tới 1500A ở một số cấu hình hai tỷ số. Đối với nhu cầu dòng lớn hơn, catalog còn có D110A và các phiên bản cửa sổ D180A, D220A; nhóm sau có dải dòng sơ cấp tới 1500–6000A.

Do đó, khi đặt hàng không nên chỉ cung cấp tên “biến dòng xuyến”. Người mua cần xác định rõ tỷ số dòng, kích thước cửa sổ, công suất và cấp chính xác.

5. Phiên bản 1 tỷ số và 2 tỷ số biến dòng

Catalog EMIC cung cấp cả thiết kế 1 tỷ số và 2 tỷ số ở nhiều nhóm sản phẩm.

Phiên bản một tỷ số phù hợp khi hệ thống có mức dòng làm việc và yêu cầu đo lường tương đối cố định. Trong khi đó, loại hai tỷ số mang đến thêm phương án lựa chọn khi thiết kế hệ thống cần khả năng sử dụng ở hai mức tỷ số dòng khác nhau theo cấu hình nhà sản xuất.

Ngoài ra, với kết cấu biến dòng xuyên tâm, tỷ số biến dòng cũng có thể được thay đổi trong một số ứng dụng thông qua thay đổi số vòng dây sơ cấp xuyên qua cửa sổ CT.

Khi lựa chọn và đấu nối cần thực hiện đúng sơ đồ P1–P2 và S1–S2/S3 tương ứng với từng phiên bản.

6. Ứng dụng của biến dòng hạ thế xuyến đúc khuôn

Với dải dòng rộng và nhiều kích thước cửa sổ, biến dòng xuyến có thể được xem xét cho các hệ thống như tủ điện phân phối hạ thế, tủ tổng MSB, tủ phân phối DB, hệ thống giám sát năng lượng, hệ thống đo đếm điện, nhà máy, xưởng sản xuất, tòa nhà thương mại và các hệ thống sử dụng cáp hoặc thanh cái có dòng tải lớn.

CT giúp đưa dòng điện về mức phù hợp với thiết bị đo, nhờ vậy việc theo dõi các thông số dòng điện trong hệ thống trở nên thuận tiện hơn.

Để lựa chọn chính xác, kỹ sư cần căn cứ đồng thời vào dòng tải thực tế, tỷ số CT, kích thước cáp/thanh cái, kích thước cửa sổ, cấp chính xác, dung lượng VA và điều kiện lắp đặt.

7. Tiêu chuẩn và độ tin cậy của sản phẩm

Theo tài liệu kỹ thuật của nhà sản xuất, dòng biến dòng hạ thế kiểu đúc epoxy được sản xuất trên dây chuyền công nghệ và thiết bị hiện đại, hệ thống chất lượng theo ISO 9001:2015.

Catalog đồng thời công bố sản phẩm đáp ứng yêu cầu cấp chính xác theo các tiêu chuẩn IEC 60044-1, IEC 61869-2 và TCVN 7697-1.

Đây là nhóm thông tin quan trọng khi doanh nghiệp, nhà thầu hoặc kỹ sư cần đối chiếu hồ sơ kỹ thuật trước khi lựa chọn CT cho dự án.

8. Lưu ý khi lựa chọn biến dòng hạ thế

Không nên lựa chọn CT chỉ dựa trên dòng sơ cấp. Chẳng hạn, hai biến dòng cùng tỷ số 600/5A nhưng khác kích thước cửa sổ có thể phù hợp với hai loại cáp hoặc thanh cái hoàn toàn khác nhau.

Khi yêu cầu báo giá, khách hàng nên cung cấp tối thiểu: tỷ số biến dòng, dòng thứ cấp yêu cầu, cấp chính xác, dung lượng VA, kích thước cáp/thanh cái, kích thước cửa sổ và số tỷ số cần sử dụng.

Đặc biệt, nhà sản xuất lưu ý phải chú ý đúng cực tính khi đấu dây. Vì lý do an toàn, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch phù hợp; không được để hở mạch thứ cấp khi phía sơ cấp đang có dòng điện.

Việc lắp đặt, kiểm tra và đấu nối CT nên được thực hiện bởi nhân sự kỹ thuật điện có chuyên môn và tuân thủ quy trình an toàn điện của hệ thống.
