Đấu dây điện là một trong những công việc cơ bản khi lắp đặt, sửa chữa hệ thống điện dân dụng và công nghiệp. Tuy nhiên, một mối nối tưởng chừng đơn giản nếu thực hiện không đúng kỹ thuật có thể bị lỏng, phát nhiệt, chập điện hoặc làm giảm độ an toàn của toàn bộ hệ thống.
Vậy đấu dây điện là gì? Có những cách đấu dây điện nào phổ biến và cần lưu ý điều gì để đảm bảo an toàn? Trong bài viết dưới đây, Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh sẽ giúp bạn tìm hiểu chi tiết.
Cảnh báo an toàn: Điện có nguy cơ gây điện giật, cháy nổ và thương tích nghiêm trọng. Trước khi thao tác phải cô lập nguồn điện và kiểm tra xác nhận đã mất điện bằng thiết bị phù hợp. Với hệ thống điện 3 pha, tủ điện hoặc khi không có kiến thức chuyên môn, nên để kỹ thuật viên điện thực hiện.
Đấu dây điện là gì?
Đấu dây điện có thể hiểu là quá trình kết nối dây dẫn điện với dây dẫn khác hoặc với các thiết bị như công tắc, ổ cắm, CB, cầu đấu, terminal, thiết bị điện và hệ thống tủ điện nhằm tạo thành một mạch điện hoàn chỉnh.
Trong thực tế, khái niệm đấu dây điện có phạm vi rộng hơn nối dây điện. Nối dây chủ yếu đề cập đến việc tạo liên kết giữa hai hoặc nhiều dây dẫn, trong khi đấu dây còn bao gồm việc kết nối dây vào các thiết bị điện.
Một mối đấu nối đạt yêu cầu cần đảm bảo:
- Tiếp xúc điện tốt và ổn định.
- Liên kết cơ học chắc chắn.
- Không để phần lõi dẫn điện hở nguy hiểm.
- Phù hợp với tiết diện và loại dây dẫn.
- Được cách điện, bảo vệ đúng yêu cầu.
- Dễ kiểm tra và bảo trì khi cần thiết.
Mối nối bị lỏng có thể làm tăng điện trở tiếp xúc, khiến vị trí đấu nối phát nhiệt khi có dòng điện chạy qua. Đây là một trong những lý do cần đặc biệt chú ý đến chất lượng mối nối thay vì chỉ quan tâm dây đã “có điện” hay chưa.
Dụng cụ cần chuẩn bị khi đấu dây điện
Tùy phương pháp đấu nối và loại dây, người thực hiện có thể cần chuẩn bị:
- Kìm tuốt dây.
- Kìm cắt dây.
- Kìm ép cos phù hợp.
- Tua vít cách điện.
- Bút thử điện hoặc thiết bị kiểm tra điện áp phù hợp.
- Đồng hồ đo điện.
- Băng keo cách điện đạt chất lượng.
- Đầu cos, terminal hoặc cầu đấu.
- Hộp nối dây.
- Trang bị bảo hộ và dụng cụ cách điện phù hợp.
Đặc biệt, khi tuốt vỏ dây cần tránh làm xước, cắt hoặc giảm tiết diện của lõi dẫn điện.
Các cách đấu dây điện thông dụng hiện nay
Tùy mục đích sử dụng, vị trí lắp đặt và loại dây, có thể áp dụng nhiều phương pháp khác nhau. Dưới đây là những cách thường gặp.

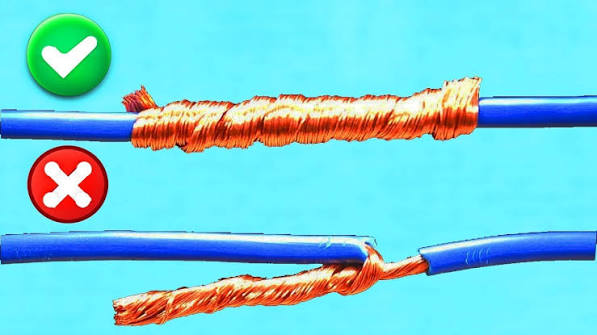

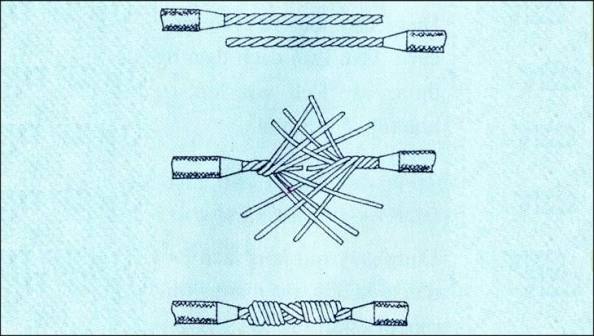

1. Đấu nối thẳng hai dây điện
Nối thẳng được sử dụng khi cần kết nối hai đoạn dây nằm trên cùng một tuyến.
Đối với phương pháp nối thủ công truyền thống, sau khi đã cô lập nguồn và xác nhận mất điện, người thực hiện tuốt lớp cách điện với chiều dài phù hợp, làm sạch phần lõi cần nối, đặt hai đầu dây vào vị trí phù hợp và tạo liên kết chắc chắn.
Với dây lõi nhiều sợi, cần đặc biệt tránh tình trạng các sợi đồng bung ra ngoài. Trong nhiều ứng dụng, nên sử dụng đầu nối hoặc phụ kiện chuyên dụng tương thích thay vì tùy tiện xoắn dây.
Sau khi hoàn thành phải kiểm tra độ chắc chắn và thực hiện cách điện/bảo vệ mối nối phù hợp.
2. Đấu dây điện phân nhánh
Mối nối phân nhánh được sử dụng khi cần lấy một đường dây phụ từ đường dây chính.
Kiểu đấu này thường xuất hiện trong hệ thống điện dân dụng và một số mạch phân phối. Điểm quan trọng là mối nối phải đảm bảo khả năng tiếp xúc và độ chắc chắn, đồng thời không làm tổn hại quá mức đến dây dẫn chính.
Vị trí nối cũng cần được bảo vệ thích hợp. Không nên để mối nối tùy tiện bên ngoài hoặc ở nơi dễ tiếp xúc với nước, độ ẩm hay tác động cơ học.
3. Đấu dây vào terminal bằng vít
Terminal bắt vít xuất hiện phổ biến trên CB, công tắc, ổ cắm, cầu đấu và nhiều thiết bị điện.
Với phương pháp này, dây được tuốt theo chiều dài phù hợp với terminal của thiết bị, sau đó đưa phần lõi vào đúng vị trí và cố định theo hướng dẫn của nhà sản xuất.
Không nên tuốt quá dài khiến lõi đồng hở ra ngoài terminal. Ngược lại, tuốt quá ngắn có thể khiến phần cách điện lọt vào vùng tiếp xúc, làm giảm chất lượng kết nối.
Sau khi đấu cần kiểm tra để đảm bảo dây được giữ chắc và không có sợi dẫn điện bung ra ngoài.
4. Đấu dây bằng đầu cos
Đầu cos được sử dụng rộng rãi trong tủ điện, máy móc, thiết bị công nghiệp và nhiều hệ thống cần đấu nối chuyên nghiệp.
Dây dẫn được tuốt đúng chiều dài, đưa vào đầu cos phù hợp rồi ép bằng dụng cụ tương thích.
Ưu điểm của phương pháp này là:
- Mối đấu gọn gàng.
- Hạn chế sợi dây mềm bị bung.
- Thuận tiện khi đấu vào terminal phù hợp.
- Dễ quản lý trong tủ điện.
Tuy nhiên, cần chọn đúng loại và kích thước đầu cos theo dây dẫn cũng như điểm đấu nối. Việc ép cos cũng phải sử dụng dụng cụ phù hợp để tạo liên kết chắc chắn.
5. Đấu dây bằng cầu đấu hoặc đầu nối chuyên dụng
Cầu đấu dây được sử dụng phổ biến trong hộp điện, tủ điện và hệ thống điều khiển.
Ưu điểm của cầu đấu là giúp bố trí dây gọn, thuận tiện kiểm tra và thay thế khi cần thiết.
Ngoài cầu đấu truyền thống, hiện nay còn có nhiều loại đầu nối nhanh. Khi sử dụng cần kiểm tra rõ thông số của nhà sản xuất về:
- Loại dây tương thích.
- Tiết diện dây.
- Dòng điện/điện áp định mức.
- Điều kiện môi trường.
- Phương pháp lắp đặt.
Không nên sử dụng một loại đầu nối cho mọi trường hợp nếu chưa kiểm tra khả năng tương thích.
Bảng so sánh các cách đấu dây điện
| Phương pháp | Phù hợp với | Ưu điểm | Lưu ý |
|---|---|---|---|
| Nối thẳng | Hai đoạn dây cùng tuyến | Đơn giản | Phải bảo vệ, cách điện tốt |
| Nối phân nhánh | Tạo nhánh từ dây chính | Thuận tiện | Đảm bảo mối nối chắc |
| Terminal vít | CB, ổ cắm, thiết bị | Dễ tháo lắp | Không để lõi dây hở |
| Đầu cos | Dây mềm, tủ điện | Gọn, chuyên nghiệp | Chọn và ép cos đúng loại |
| Cầu đấu | Hộp điện, tủ điện | Dễ quản lý | Chọn đúng thông số |
| Đầu nối nhanh | Một số hệ thống phù hợp | Thi công thuận tiện | Kiểm tra thông số nhà sản xuất |
Những lỗi thường gặp khi đấu dây điện
Theo kinh nghiệm trong quá trình lựa chọn và cung cấp vật tư, thiết bị điện, Đức Vinh khuyến nghị người sử dụng đặc biệt chú ý một số lỗi thường gặp:
Không ngắt nguồn điện: Đây là sai lầm nguy hiểm và có thể dẫn đến điện giật.
Tuốt dây quá dài: Làm phần lõi dẫn điện hở ra ngoài vị trí đấu nối.
Làm tổn thương lõi khi tuốt dây: Có thể giảm tiết diện thực tế và độ bền của dây.
Mối nối không chắc: Điểm tiếp xúc kém có thể phát nhiệt trong quá trình sử dụng.
Đầu dây mềm bị bung: Một số sợi dẫn điện có thể nằm ngoài terminal, gây mất an toàn.
Sử dụng phụ kiện không đúng thông số: Đầu cos, terminal, cầu đấu và đầu nối cần phù hợp với loại và tiết diện dây.
Không kiểm tra sau khi hoàn thành: Sau khi đấu nối cần kiểm tra lại toàn bộ vị trí kết nối trước khi đưa hệ thống vào vận hành.
Dấu hiệu cho thấy mối đấu dây điện có vấn đề
Trong quá trình sử dụng, cần kiểm tra hệ thống nếu xuất hiện các hiện tượng như:
- Vị trí đấu nối nóng bất thường.
- Có mùi khét.
- Nhựa hoặc lớp cách điện đổi màu, biến dạng.
- Thiết bị hoạt động chập chờn.
- Có tiếng lép bép hoặc dấu hiệu phóng điện.
- CB thường xuyên tác động bất thường.
Khi gặp những dấu hiệu trên, nên ngắt nguồn và để người có chuyên môn kiểm tra, không tiếp tục sử dụng nếu chưa xác định nguyên nhân.
Những nguyên tắc an toàn khi đấu dây điện
An toàn phải được đặt lên hàng đầu khi làm việc với hệ thống điện. Một số nguyên tắc quan trọng gồm:
- Cô lập nguồn điện trước khi thao tác và xác nhận mất điện bằng thiết bị phù hợp.
- Không làm việc tại vị trí ẩm ướt hoặc khi điều kiện không đảm bảo an toàn.
- Sử dụng dây dẫn và phụ kiện đúng thông số kỹ thuật.
- Không để lõi dẫn điện hở sau khi hoàn thành.
- Đặt và bảo vệ mối nối đúng yêu cầu của hệ thống.
- Kiểm tra kỹ trước khi cấp điện trở lại.
- Không tự xử lý tủ điện, điện 3 pha hoặc hệ thống phức tạp nếu không có chuyên môn.
Câu hỏi thường gặp về đấu dây điện
Có nên chỉ xoắn dây rồi quấn băng keo điện?
Không nên mặc định đây là giải pháp phù hợp cho mọi trường hợp. Phương pháp nối phải được lựa chọn theo loại dây, tải, vị trí lắp đặt và yêu cầu kỹ thuật. Với nhiều ứng dụng, terminal, cầu đấu hoặc phụ kiện nối chuyên dụng sẽ phù hợp hơn.
Tại sao mối nối dây điện bị nóng?
Một số nguyên nhân có thể liên quan đến tiếp xúc không tốt, mối nối lỏng, phụ kiện không phù hợp hoặc hệ thống làm việc không đúng điều kiện thiết kế. Nếu mối nối nóng bất thường, cần ngắt nguồn và kiểm tra.
Có thể nối hai dây khác tiết diện không?
Không nên tùy tiện nối hai dây khác tiết diện. Cần xem xét tải, thiết kế mạch, vật liệu dây và sử dụng đầu nối phù hợp. Trường hợp không chắc chắn nên nhờ kỹ thuật viên điện kiểm tra.
Dây đồng và dây nhôm có thể nối trực tiếp không?
Không nên tùy tiện nối trực tiếp dây đồng và dây nhôm. Hai vật liệu có đặc tính khác nhau và cần phương pháp/phụ kiện kết nối phù hợp với ứng dụng.
Đức Vinh – Đơn vị cung cấp thiết bị và vật tư điện tại TP.HCM
Lựa chọn đúng dây dẫn, đầu cos, terminal, CB và các phụ kiện liên quan là một phần quan trọng để xây dựng hệ thống điện ổn định và an toàn.
Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp các sản phẩm, vật tư và thiết bị điện phục vụ nhu cầu dân dụng, công trình và hệ thống điện công nghiệp. Khách hàng có nhu cầu lựa chọn sản phẩm phù hợp với yêu cầu thực tế có thể liên hệ Đức Vinh để được hỗ trợ.
Thông tin liên hệ Đức Vinh
- Công ty: Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh
- Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
- Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP.HCM
- Mã số thuế: 0317358651
- Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043
Kết luận
Đấu dây điện không chỉ đơn giản là kết nối hai đầu dây với nhau. Một mối đấu đúng kỹ thuật cần đảm bảo khả năng dẫn điện, độ chắc chắn, cách điện và phù hợp với điều kiện sử dụng thực tế.
Tùy từng ứng dụng, có thể lựa chọn nối thẳng, nối phân nhánh, đấu terminal bằng vít, sử dụng đầu cos, cầu đấu hoặc đầu nối chuyên dụng. Quan trọng nhất là luôn tuân thủ nguyên tắc an toàn điện, sử dụng dây dẫn và phụ kiện đúng thông số, đồng thời không tự thực hiện các công việc vượt quá chuyên môn.
