Trong một hệ thống điện, thiết bị bảo vệ đóng vai trò rất quan trọng trong việc hạn chế các sự cố như quá tải, ngắn mạch, rò điện và nguy cơ điện giật. Tuy nhiên, khi lựa chọn thiết bị, nhiều người vẫn thường nhầm lẫn giữa MCB, MCCB, RCCB, RCBO và ELCB vì chúng có hình dạng tương đối giống nhau nhưng chức năng bảo vệ lại khác biệt đáng kể.
Việc hiểu đúng từng loại không chỉ giúp hệ thống điện vận hành ổn định mà còn giúp tránh tình trạng chọn sai thiết bị, bảo vệ không đầy đủ hoặc đầu tư vượt quá nhu cầu thực tế.
Trong bài viết này, Điện Đức Vinh sẽ giúp bạn hiểu rõ MCB, MCCB, RCCB, RCBO, ELCB là gì, khác nhau như thế nào và nên lựa chọn thiết bị nào cho từng nhu cầu sử dụng.
1. Vì sao cần phân biệt MCB, MCCB, RCCB, RCBO và ELCB?
Các thiết bị đóng cắt và bảo vệ điện không phải loại nào cũng có chức năng giống nhau.
Có thiết bị chuyên bảo vệ quá tải và ngắn mạch. Có thiết bị chủ yếu phát hiện dòng điện rò để hạn chế nguy cơ điện giật. Một số dòng thiết bị lại tích hợp đồng thời nhiều chức năng bảo vệ trong cùng một sản phẩm.
Nếu lựa chọn không đúng, hệ thống có thể gặp những tình huống như:
- Có chống rò nhưng lại thiếu bảo vệ quá tải.
- Chọn dòng định mức không phù hợp với tải.
- Thiết bị thường xuyên nhảy dù hệ thống không có sự cố nghiêm trọng.
- Chọn khả năng cắt không đáp ứng dòng ngắn mạch của hệ thống.
- Tốn thêm chi phí vì sử dụng thiết bị có thông số vượt quá nhu cầu thực tế.
Do đó, trước khi mua CB hoặc thiết bị chống rò, cần xác định rõ thiết bị sẽ bảo vệ tải nào, dòng điện bao nhiêu và cần những chức năng bảo vệ nào.
2. MCB là gì?
MCB – Miniature Circuit Breaker là aptomat tép thường được sử dụng để bảo vệ các mạch điện có dòng tải tương đối nhỏ.
Hai chức năng chính của MCB là:
Bảo vệ quá tải: Khi dòng điện chạy qua mạch vượt quá mức cho phép trong một khoảng thời gian nhất định, MCB sẽ tự động ngắt.
Bảo vệ ngắn mạch: Khi xảy ra sự cố chạm dây hoặc ngắn mạch làm dòng điện tăng đột biến, MCB có thể tác động nhanh để cô lập mạch điện.
MCB thường được sử dụng trong:
- Hệ thống điện nhà ở.
- Căn hộ.
- Văn phòng.
- Mạch chiếu sáng.
- Mạch ổ cắm.
- Các nhánh điện nhỏ trong tủ điện.
Một điểm cần lưu ý là MCB thông thường không có chức năng chống dòng điện rò. Nếu cần bảo vệ chống rò hoặc chống giật, hệ thống phải kết hợp thêm RCCB hoặc sử dụng RCBO.
3. MCCB là gì?
MCCB – Molded Case Circuit Breaker là aptomat khối, được thiết kế cho các hệ thống có dòng điện và công suất lớn hơn MCB.
MCCB cũng có chức năng cơ bản là:
- Bảo vệ quá tải.
- Bảo vệ ngắn mạch.
- Đóng cắt nguồn điện.
Tùy từng dòng sản phẩm, MCCB có thể cho phép điều chỉnh một số thông số bảo vệ để phù hợp với đặc điểm của hệ thống.
MCCB thường được sử dụng tại:
- Nhà xưởng.
- Nhà máy.
- Tòa nhà.
- Tủ điện tổng.
- Tủ phân phối.
- Hệ thống động lực.
- Máy móc có công suất lớn.
Điểm khác biệt dễ nhận thấy nhất giữa MCB và MCCB nằm ở khả năng chịu dòng, khả năng cắt và phạm vi ứng dụng.
Nếu MCB thường được dùng cho các nhánh điện nhỏ thì MCCB phù hợp hơn với các đường nguồn tổng hoặc hệ thống có tải lớn.
4. RCCB là gì?
RCCB – Residual Current Circuit Breaker là thiết bị đóng cắt dựa trên dòng điện dư, thường được sử dụng để phát hiện hiện tượng rò điện.
Trong điều kiện bình thường, dòng điện đi qua dây pha và dòng điện trở về qua dây trung tính về cơ bản cân bằng nhau.
Khi có một phần dòng điện bị rò xuống đất hoặc đi qua một đường dẫn bất thường, RCCB có thể phát hiện sự chênh lệch này và ngắt mạch khi đạt ngưỡng tác động.
Do đó, RCCB thường được sử dụng nhằm:
- Phát hiện dòng điện rò.
- Hỗ trợ giảm nguy cơ điện giật.
- Tăng mức độ an toàn cho hệ thống điện.
Tuy nhiên có một điểm cực kỳ quan trọng:
RCCB không thay thế chức năng bảo vệ quá tải và ngắn mạch của MCB hoặc MCCB.
Vì vậy trong nhiều hệ thống, RCCB cần được phối hợp cùng thiết bị bảo vệ quá dòng phù hợp.
Đây cũng là một trong những nhầm lẫn phổ biến nhất khi người dùng chọn thiết bị chống rò.
5. RCBO là gì?
RCBO – Residual Current Circuit Breaker with Overcurrent Protection là thiết bị tích hợp nhiều chức năng bảo vệ trong cùng một bộ.
RCBO có thể bảo vệ:
- Quá tải.
- Ngắn mạch.
- Dòng điện rò.
Có thể hiểu đơn giản, RCBO kết hợp chức năng của MCB và RCCB trong một thiết bị.
Nhờ khả năng bảo vệ tích hợp, RCBO thường được lựa chọn cho những nhánh điện cần mức độ bảo vệ cao và muốn tối ưu không gian trong tủ điện.
Một số vị trí thường cân nhắc sử dụng RCBO gồm:
- Máy nước nóng.
- Khu vực có độ ẩm cao.
- Ổ cắm riêng biệt.
- Thiết bị điện quan trọng.
- Nhánh điện cần chống rò và bảo vệ quá dòng độc lập.
Ưu điểm của RCBO là khi một nhánh xảy ra sự cố, có thể ngắt riêng nhánh đó mà không nhất thiết ảnh hưởng toàn bộ hệ thống nếu thiết kế phân phối điện phù hợp.
6. ELCB là gì?
ELCB – Earth Leakage Circuit Breaker là thuật ngữ thường được sử dụng để chỉ thiết bị liên quan đến bảo vệ rò điện.
Trong các hệ thống điện trước đây, có những loại ELCB hoạt động dựa trên việc phát hiện điện áp rò đối với đất.
Ngày nay, các thiết bị bảo vệ dòng dư như RCCB và RCBO được sử dụng phổ biến hơn trong nhiều hệ thống mới nhờ nguyên lý phát hiện dòng dư và khả năng ứng dụng linh hoạt.
Tuy nhiên trên thị trường, từ “ELCB” đôi khi vẫn được sử dụng như một cách gọi quen thuộc cho thiết bị chống rò.
Vì vậy khi mua sản phẩm, người dùng không nên chỉ dựa vào tên gọi “ELCB” mà cần kiểm tra rõ:
- Tiêu chuẩn sản phẩm.
- Nguyên lý bảo vệ.
- Dòng điện định mức.
- Dòng rò định mức.
- Số cực.
- Khả năng cắt.
- Chức năng bảo vệ thực tế.

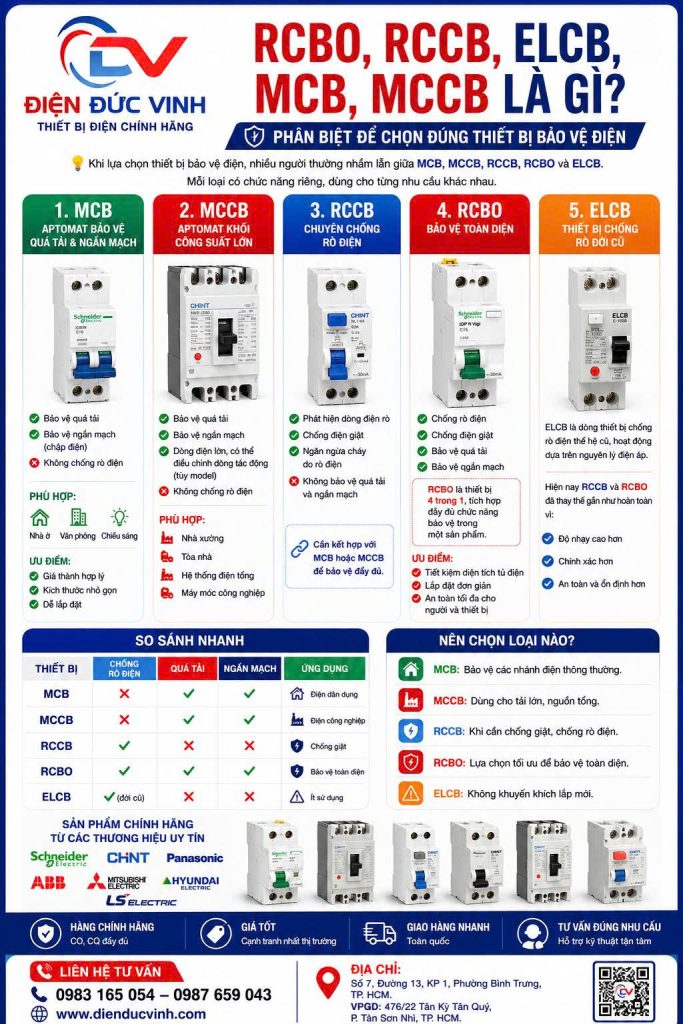

7. So sánh MCB, MCCB, RCCB, RCBO và ELCB
Có thể hiểu nhanh sự khác nhau như sau:
MCB: bảo vệ quá tải và ngắn mạch cho các nhánh điện có dòng tương đối nhỏ.
MCCB: bảo vệ quá tải và ngắn mạch cho tải lớn, nguồn tổng hoặc hệ thống công nghiệp.
RCCB: phát hiện dòng điện rò nhưng không thay thế thiết bị bảo vệ quá tải và ngắn mạch.
RCBO: tích hợp bảo vệ quá tải, ngắn mạch và dòng điện rò trong cùng một thiết bị.
ELCB: thuật ngữ liên quan đến thiết bị bảo vệ rò điện, phổ biến hơn trong các hệ thống hoặc cách gọi trước đây; khi lựa chọn cần kiểm tra đúng loại và nguyên lý hoạt động của sản phẩm cụ thể.

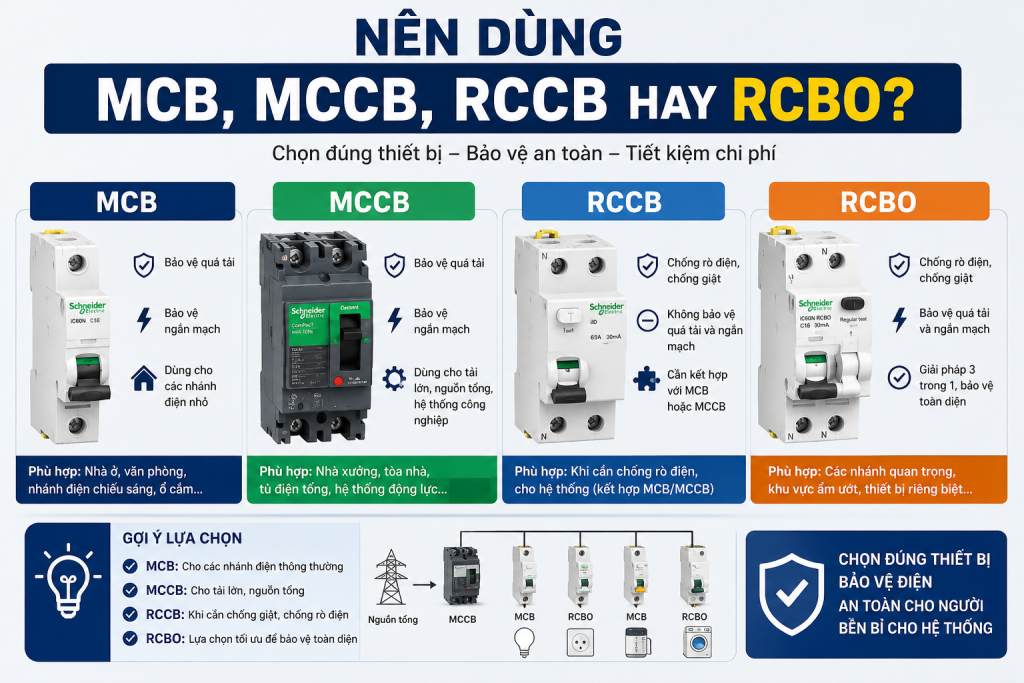

8. Nên dùng MCB, MCCB, RCCB hay RCBO?
Không có một thiết bị nào phù hợp cho tất cả hệ thống điện. Việc lựa chọn cần dựa trên tải và yêu cầu bảo vệ.
MCB phù hợp khi nào?
MCB phù hợp với các nhánh điện thông thường như chiếu sáng, ổ cắm, điều hòa nhỏ hoặc các tải dân dụng có dòng định mức phù hợp.
MCCB phù hợp khi nào?
MCCB thường được sử dụng tại đầu nguồn, tủ điện tổng, nhà xưởng, máy móc hoặc hệ thống có công suất và dòng điện lớn.
RCCB phù hợp khi nào?
RCCB phù hợp khi hệ thống cần bổ sung chức năng phát hiện rò điện. Tuy nhiên cần phối hợp với MCB hoặc MCCB phù hợp để bảo vệ quá tải và ngắn mạch.
RCBO phù hợp khi nào?
RCBO là lựa chọn đáng cân nhắc khi muốn mỗi nhánh có đồng thời bảo vệ quá dòng và chống rò trong cùng một thiết bị.
Đối với những khu vực có nguy cơ tiếp xúc với nước hoặc yêu cầu an toàn cao, RCBO thường là một giải pháp thuận tiện nếu được lựa chọn đúng thông số.
9. Những thông số cần kiểm tra trước khi mua CB
Chỉ xác định loại MCB, MCCB hay RCBO là chưa đủ. Người mua còn cần quan tâm đến các thông số kỹ thuật.
Dòng điện định mức
Dòng định mức phải được lựa chọn phù hợp với công suất tải và khả năng chịu dòng của dây dẫn.
Không nên chọn CB quá lớn chỉ vì muốn tránh tình trạng thiết bị thường xuyên nhảy.
Khả năng cắt
Khả năng cắt thể hiện mức dòng ngắn mạch mà thiết bị có thể ngắt an toàn trong các điều kiện quy định.
Các hệ thống công nghiệp hoặc gần nguồn điện lớn thường yêu cầu khả năng cắt cao hơn so với các nhánh dân dụng thông thường.
Số cực
Tùy hệ thống điện 1 pha, 3 pha và phương án thiết kế mà có thể sử dụng thiết bị 1P, 2P, 3P, 4P hoặc cấu hình tương ứng.
Dòng rò định mức
Đối với RCCB và RCBO, dòng rò định mức là thông số rất quan trọng.
Cần lựa chọn dựa trên mục đích bảo vệ, đặc điểm tải và yêu cầu của hệ thống, thay vì chỉ chọn theo giá sản phẩm.

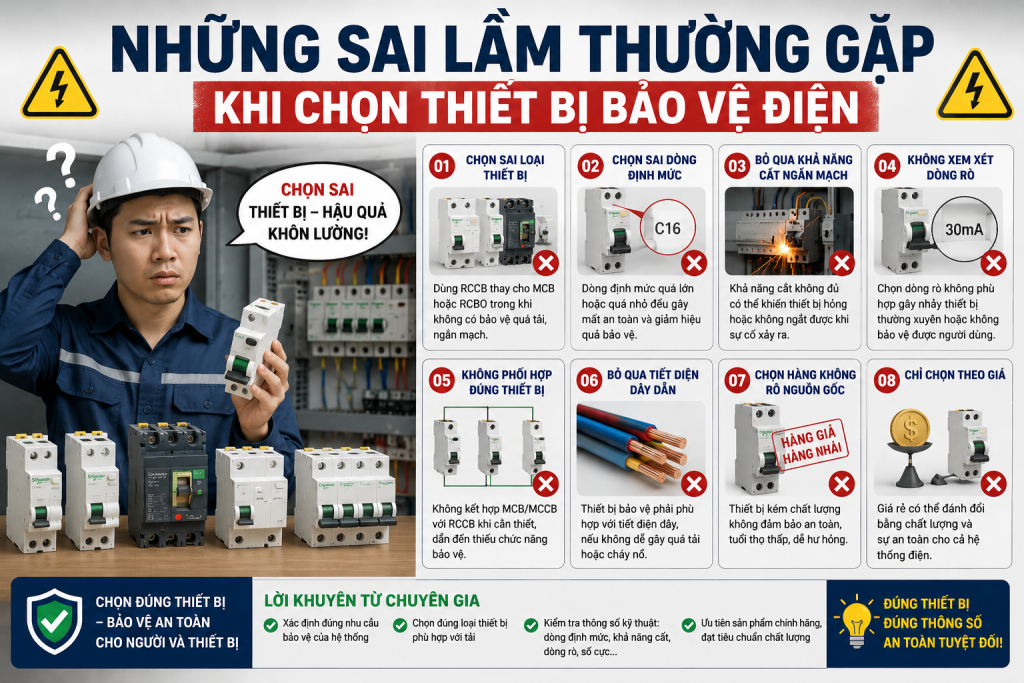

10. Những sai lầm thường gặp khi chọn thiết bị bảo vệ điện
Qua thực tế tư vấn thiết bị điện, một số lỗi người mua thường gặp gồm:
Dùng RCCB thay cho MCB: RCCB không có nghĩa là đã thay thế đầy đủ chức năng bảo vệ quá tải và ngắn mạch.
Chọn CB theo công suất thiết bị nhưng bỏ qua tiết diện dây: thiết bị bảo vệ phải phối hợp với cả tải và dây dẫn.
Chọn dòng định mức quá lớn: có thể làm giảm hiệu quả bảo vệ của mạch.
Không kiểm tra khả năng cắt: đặc biệt nguy hiểm với các hệ thống có dòng ngắn mạch dự kiến lớn.
Chỉ chọn theo giá: CB là thiết bị liên quan trực tiếp đến an toàn điện, vì vậy nguồn gốc, tiêu chuẩn kỹ thuật và độ tin cậy của thương hiệu cần được ưu tiên.
11. Mua MCB, MCCB, RCCB, RCBO chính hãng tại Điện Đức Vinh
Công Ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp nhiều dòng thiết bị đóng cắt và bảo vệ điện phục vụ công trình dân dụng, thương mại và công nghiệp.
Danh mục có thể bao gồm:
- MCB.
- MCCB.
- RCCB.
- RCBO.
- Thiết bị chống rò.
- Thiết bị đóng cắt.
- Phụ kiện tủ điện và thiết bị điện công nghiệp.
Điện Đức Vinh cung cấp sản phẩm từ nhiều thương hiệu thiết bị điện được sử dụng phổ biến trên thị trường như Schneider Electric, ABB, CHINT, Panasonic, Mitsubishi Electric, LS Electric và nhiều thương hiệu khác.
Bên cạnh việc cung cấp sản phẩm, Đức Vinh hướng đến tư vấn theo nhu cầu thực tế của từng hệ thống, dựa trên các yếu tố như công suất tải, dòng định mức, số cực, khả năng cắt, yêu cầu chống rò và vị trí lắp đặt.
Điều này giúp khách hàng hạn chế tình trạng mua thiết bị không phù hợp hoặc lựa chọn sản phẩm vượt quá nhu cầu của công trình.
12. Điện Đức Vinh – tư vấn đúng thiết bị, đúng nhu cầu
MCB, MCCB, RCCB, RCBO và ELCB đều là những thiết bị quan trọng nhưng mỗi loại đảm nhiệm một vai trò riêng.
Nếu chỉ cần bảo vệ quá tải và ngắn mạch cho nhánh điện nhỏ, MCB thường là lựa chọn phù hợp.
Nếu hệ thống có tải lớn hoặc cần bảo vệ nguồn tổng, có thể cân nhắc MCCB.
Nếu cần phát hiện dòng rò, RCCB là một trong những giải pháp phổ biến nhưng cần phối hợp đúng với thiết bị bảo vệ quá dòng.
Nếu muốn tích hợp cả chống rò, quá tải và ngắn mạch trong một thiết bị, RCBO là lựa chọn đáng cân nhắc.
Quan trọng nhất, thiết bị bảo vệ điện phải được lựa chọn dựa trên thông số thực tế của hệ thống, không nên chỉ dựa vào tên sản phẩm hay giá bán.
