Trong hệ thống điện dân dụng và công nghiệp, bảo vệ con người trước nguy cơ điện giật, dòng điện rò, quá tải và ngắn mạch là yêu cầu đặc biệt quan trọng. Tuy nhiên, khi tìm mua thiết bị bảo vệ điện, không ít khách hàng vẫn nhầm lẫn giữa RCBO, RCCB và ELCB vì cả ba thuật ngữ đều thường xuất hiện khi nói đến chức năng bảo vệ liên quan đến dòng rò.
Thực tế, RCBO và RCCB không có chức năng hoàn toàn giống nhau, còn thuật ngữ ELCB cũng cần được hiểu đúng theo từng loại thiết bị và cách nhà sản xuất sử dụng tên gọi.
Vậy RCBO là gì? RCCB là gì? ELCB là gì? RCCB khác RCBO như thế nào và nên lựa chọn thiết bị nào? Hãy cùng Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh tìm hiểu chi tiết trong bài viết dưới đây.
1. RCBO là gì?
RCBO là viết tắt của Residual Current Circuit Breaker with Overcurrent Protection – thiết bị đóng cắt tích hợp bảo vệ dòng dư và bảo vệ quá dòng.
Hiểu đơn giản, RCBO kết hợp hai nhóm chức năng trong cùng một thiết bị:
- Phát hiện dòng điện rò/dòng dư và ngắt mạch khi vượt ngưỡng thiết kế.
- Bảo vệ khi xảy ra quá tải.
- Bảo vệ khi xuất hiện dòng ngắn mạch.
Schneider Electric mô tả RCBO là thiết bị kết hợp bảo vệ dòng dư với bảo vệ quá dòng; các RCBO của hãng có thể đồng thời bảo vệ mạch cuối trước quá tải, ngắn mạch và dòng rò tùy cấu hình sản phẩm. ABB cũng mô tả RCBO là giải pháp kết hợp bảo vệ quá dòng và dòng rò xuống đất.
Ưu điểm của RCBO
Điểm đáng chú ý nhất của RCBO là khả năng tích hợp nhiều chức năng bảo vệ trong một thiết bị. Thay vì phải bố trí riêng một MCB để bảo vệ quá dòng và một RCCB để giám sát dòng dư cho cùng một nhánh, RCBO có thể đảm nhiệm đồng thời các chức năng này nếu thiết kế hệ thống phù hợp.
Nhờ vậy, RCBO thường được cân nhắc cho:
- Nhà ở và căn hộ.
- Văn phòng.
- Cửa hàng.
- Khách sạn.
- Mạch ổ cắm.
- Mạch thiết bị riêng.
- Các nhánh điện cần bảo vệ độc lập.
- Một số hệ thống điện thương mại và công nghiệp.
Tuy nhiên, không nên hiểu “RCBO bảo vệ toàn diện” theo nghĩa chỉ cần lắp một RCBO là hệ thống điện đã được bảo vệ trước mọi sự cố. Một hệ thống an toàn còn phụ thuộc vào dây dẫn, nối đất, thiết bị chống sét lan truyền, cách phối hợp bảo vệ và thiết kế tổng thể của công trình.
2. RCCB là gì?
RCCB là viết tắt của Residual Current Circuit Breaker. Đây là thiết bị được thiết kế để phát hiện sự mất cân bằng giữa dòng điện đi và về trong mạch, từ đó ngắt nguồn khi xuất hiện dòng dư vượt giá trị cho phép của thiết bị.
Các thiết bị RCD/RCCB được sử dụng nhằm tăng khả năng bảo vệ trước nguy cơ điện giật và những rủi ro liên quan đến dòng điện rò. Schneider Electric mô tả RCD là thiết bị phát hiện sự mất cân bằng hoặc dòng rò và ngắt nguồn; ABB cũng xác định RCCB là thiết bị dùng để phát hiện và tác động khi có dòng điện rò.
RCCB có chống quá tải không?
Không. Đây chính là điểm khách hàng rất dễ nhầm.
RCCB về bản chất không tích hợp cơ cấu bảo vệ quá dòng kiểu nhiệt – từ như thiết bị bảo vệ quá tải và ngắn mạch. Schneider Electric cũng nêu rõ RCCB không có chức năng bảo vệ quá dòng nhiệt – từ.
Vì vậy, trong một thiết kế sử dụng RCCB, cần có thiết bị bảo vệ quá dòng phù hợp, chẳng hạn MCB hoặc thiết bị tương ứng, theo yêu cầu của hệ thống.
Có thể hiểu đơn giản:
RCCB = tập trung vào bảo vệ dòng dư.
Trong khi:
RCBO = bảo vệ dòng dư + bảo vệ quá dòng.
Đây là khác biệt quan trọng nhất khi phân biệt RCCB và RCBO.
3. ELCB là gì?
ELCB là viết tắt của Earth Leakage Circuit Breaker, thường được hiểu là thiết bị đóng cắt liên quan đến bảo vệ khi xảy ra rò điện xuống đất.
Trong lịch sử kỹ thuật điện, thuật ngữ ELCB từng được sử dụng cho các thiết bị phát hiện sự cố rò đất theo những nguyên lý khác nhau. Vì vậy, nếu chỉ dựa vào chữ “ELCB” để kết luận ngay cấu tạo hoặc chức năng chi tiết của thiết bị thì có thể chưa chính xác.
Đặc biệt, trên thị trường hiện nay vẫn có nhà sản xuất sử dụng thuật ngữ ELCB cho các dòng sản phẩm bảo vệ rò điện. Ví dụ, Mitsubishi Electric vẫn có danh mục Earth Leakage Circuit Breakers (ELCB) với chức năng bảo vệ liên quan đến điện giật và nguy cơ cháy do sự cố rò điện.
Do đó, khi gặp một sản phẩm ghi ELCB, người sử dụng nên kiểm tra:
- Model cụ thể.
- Tài liệu kỹ thuật của nhà sản xuất.
- Dòng điện định mức.
- Ngưỡng dòng rò.
- Khả năng bảo vệ quá dòng.
- Khả năng cắt.
- Số cực.
- Tiêu chuẩn áp dụng.
Không nên chỉ nhìn tên gọi ELCB rồi mặc định rằng thiết bị hoàn toàn tương đương RCCB hoặc RCBO.

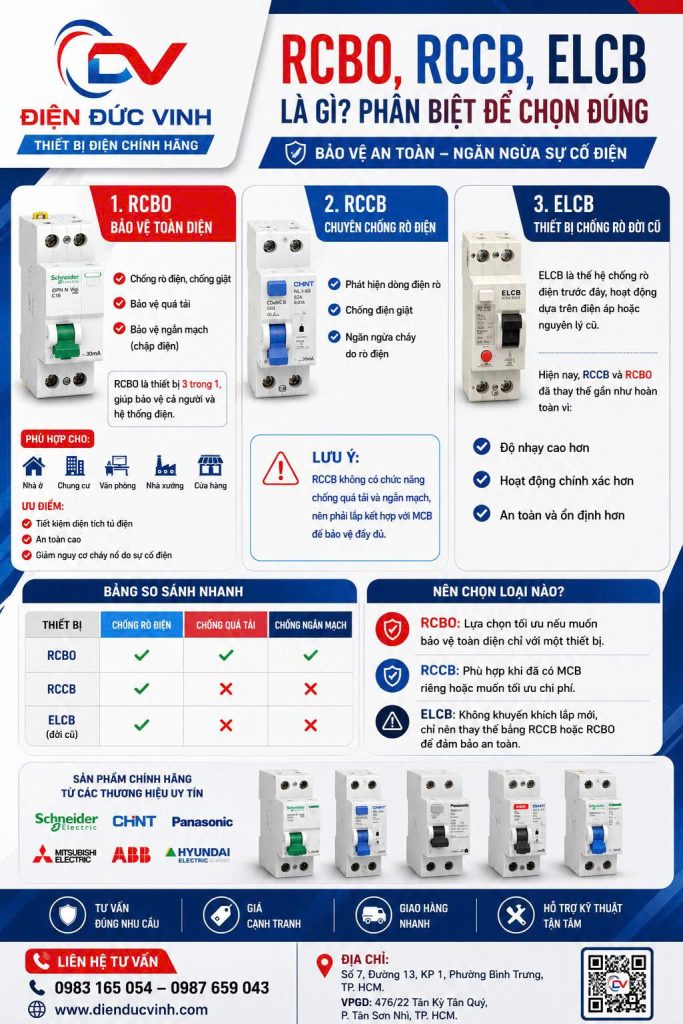

4. Bảng phân biệt RCBO, RCCB và ELCB
| Tiêu chí | RCBO | RCCB | ELCB |
|---|---|---|---|
| Bảo vệ dòng rò/dòng dư | Có | Có | Phụ thuộc loại thiết bị |
| Bảo vệ quá tải | Có | Không | Phụ thuộc thiết kế/model |
| Bảo vệ ngắn mạch | Có | Không | Phụ thuộc thiết kế/model |
| Cần phối hợp thiết bị bảo vệ quá dòng | Không phải bổ sung cho chính chức năng quá dòng đã tích hợp | Có | Cần kiểm tra từng model |
| Đặc điểm nổi bật | Tích hợp bảo vệ dòng dư và quá dòng | Chuyên bảo vệ dòng dư | Thuật ngữ cần đọc theo tài liệu nhà sản xuất |
| Khi lựa chọn | Theo từng mạch và đặc tính tải | Phối hợp với thiết bị bảo vệ quá dòng | Kiểm tra chính xác thông số |
Nhìn vào bảng trên có thể thấy, RCBO và RCCB khác nhau rõ nhất ở khả năng bảo vệ quá dòng. RCBO kết hợp chức năng của bảo vệ dòng dư và bảo vệ quá dòng, trong khi RCCB không tự đảm nhiệm bảo vệ quá tải/ngắn mạch.

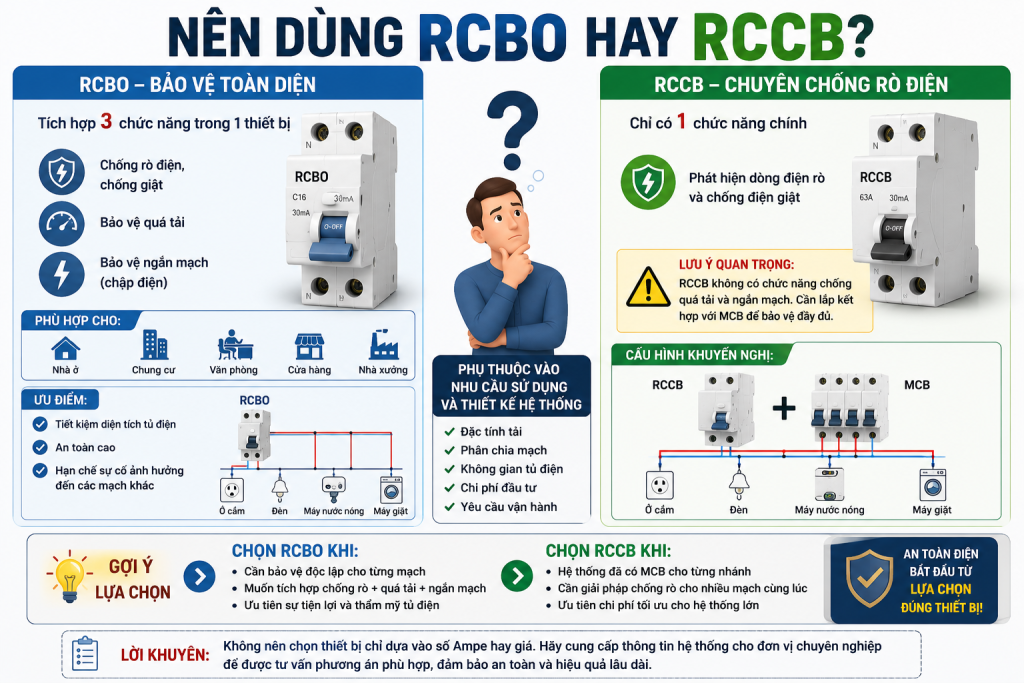

5. Nên dùng RCBO hay RCCB?
Không có câu trả lời “RCBO luôn tốt hơn RCCB” cho mọi hệ thống.
Việc lựa chọn phụ thuộc vào cách phân chia mạch, yêu cầu bảo vệ, đặc tính tải, không gian tủ điện, yêu cầu vận hành và phương án phối hợp giữa các thiết bị.
Trường hợp có thể cân nhắc RCBO
RCBO phù hợp khi cần bảo vệ độc lập cho từng nhánh và muốn tích hợp bảo vệ dòng dư với bảo vệ quá tải/ngắn mạch trong cùng thiết bị.
Ví dụ:
- Mạch ổ cắm riêng.
- Mạch máy nước nóng.
- Mạch thiết bị cần tách biệt.
- Căn hộ có nhiều nhánh độc lập.
- Văn phòng hoặc cửa hàng cần hạn chế một sự cố làm ảnh hưởng quá nhiều mạch.
Một lợi ích thực tế của việc chia RCBO theo từng nhánh là khi một mạch gặp sự cố, có thể thiết kế hệ thống để hạn chế phạm vi bị gián đoạn so với việc nhiều nhánh cùng nằm sau một thiết bị bảo vệ dòng dư chung.
Trường hợp sử dụng RCCB kết hợp MCB
Một phương án phổ biến khác là sử dụng RCCB kết hợp các MCB cho những nhánh phía sau.
Trong cấu hình này:
- RCCB đảm nhiệm bảo vệ dòng dư.
- MCB đảm nhiệm bảo vệ quá tải và ngắn mạch.
Phương án nào tối ưu cần được tính toán theo hệ thống cụ thể, thay vì chỉ lựa chọn dựa trên giá của từng thiết bị.
6. Không nên chọn RCBO, RCCB chỉ dựa vào số Ampe
Một sai lầm phổ biến khi mua thiết bị điện là chỉ hỏi:
“Nhà tôi dùng CB bao nhiêu A?”
Trong thực tế, số ampe chỉ là một trong nhiều thông số cần xem xét.
Khi lựa chọn RCBO hoặc RCCB, người thiết kế và thi công còn phải quan tâm đến:
Dòng điện định mức – In
Thông số này phải phù hợp với tải, dây dẫn và phương án bảo vệ của mạch.
Dòng dư định mức – IΔn
Đây là thông số rất quan trọng đối với thiết bị bảo vệ dòng dư. Các sản phẩm trên thị trường có nhiều mức độ nhạy khác nhau tùy mục đích sử dụng. Ví dụ, Schneider Electric có các dòng RCBO với mức nhạy dòng rò 10 mA, 30 mA hoặc 100 mA tùy model.
Loại RCD
Các thiết bị RCD còn được phân loại dựa trên dạng dòng dư mà chúng có khả năng phát hiện, chẳng hạn Type AC, Type A, Type B và các loại khác tùy ứng dụng. Việc chọn loại thích hợp đặc biệt quan trọng khi hệ thống có nhiều thiết bị điện tử, biến tần hoặc các tải tạo dạng dòng phức tạp.
Số cực
Tùy hệ thống điện một pha, ba pha và cách bố trí dây trung tính mà cần lựa chọn thiết bị có số cực phù hợp.
Khả năng cắt ngắn mạch
Đây cũng là thông số không nên bỏ qua đối với RCBO và các thiết bị bảo vệ quá dòng. Thiết bị phải được lựa chọn phù hợp với mức dòng ngắn mạch dự kiến tại vị trí lắp đặt.

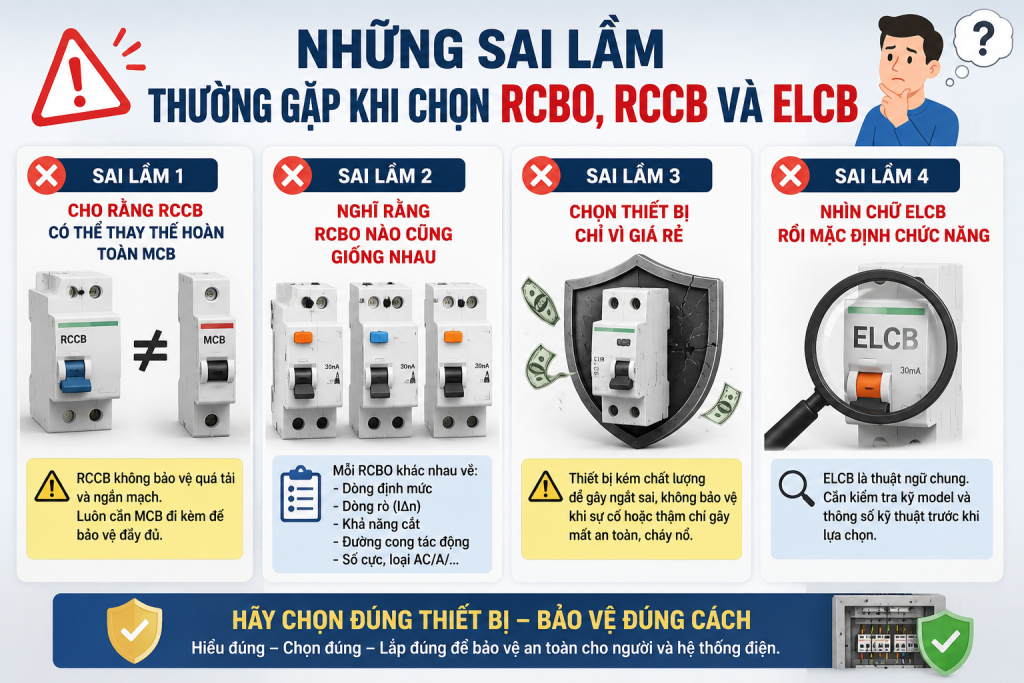

7. Những sai lầm thường gặp khi chọn RCBO, RCCB và ELCB
Sai lầm 1: Cho rằng RCCB có thể thay thế hoàn toàn MCB.
RCCB không tích hợp bảo vệ quá tải và ngắn mạch, vì vậy cần có phương án bảo vệ quá dòng phù hợp.
Sai lầm 2: Nghĩ rằng RCBO nào cũng giống nhau.
Các RCBO có thể khác nhau về dòng định mức, đường cong tác động, khả năng cắt, dòng dư định mức, loại RCD và số cực.
Sai lầm 3: Chọn thiết bị chỉ vì giá rẻ.
Thiết bị bảo vệ điện liên quan trực tiếp đến an toàn của con người và hệ thống. Cần ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số phù hợp và tài liệu kỹ thuật đầy đủ.
Sai lầm 4: Nhìn chữ ELCB rồi mặc định chức năng.
Tên gọi ELCB có thể được sử dụng khác nhau giữa các dòng thiết bị và nhà sản xuất. Hãy kiểm tra catalogue hoặc datasheet của model thực tế trước khi lựa chọn.
8. Chọn thiết bị bảo vệ điện phù hợp tại Đức Vinh
Với nhà ở, cửa hàng hoặc công trình đơn giản, việc lựa chọn sai RCBO/RCCB có thể gây bất tiện trong quá trình vận hành. Với nhà xưởng, tủ điện công nghiệp và hệ thống có nhiều tải đặc thù, việc lựa chọn và phối hợp thiết bị càng cần được xem xét kỹ hơn.
Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp nhiều dòng thiết bị điện phục vụ hệ thống dân dụng, thương mại và công nghiệp.
Khách hàng khi cần lựa chọn RCBO, RCCB, MCB, MCCB hoặc các thiết bị đóng cắt – bảo vệ điện có thể liên hệ Đức Vinh để được hỗ trợ xác định sản phẩm dựa trên nhu cầu sử dụng và thông số kỹ thuật của hệ thống.
Khi cần tư vấn, khách hàng nên chuẩn bị trước một số thông tin như:
- Hệ thống điện 1 pha hay 3 pha.
- Công suất hoặc dòng tải.
- Thiết bị được cấp điện.
- Tiết diện dây dẫn.
- Sơ đồ tủ điện nếu có.
- Model thiết bị hiện tại cần thay thế.
- Yêu cầu về dòng rò và phương án bảo vệ.
Thông tin càng đầy đủ, việc lựa chọn thiết bị càng chính xác và hạn chế tình trạng mua sai thông số.
9. Câu hỏi thường gặp về RCBO, RCCB và ELCB
RCCB có chống ngắn mạch không?
Không. RCCB không tích hợp chức năng bảo vệ quá dòng nhiệt – từ, vì vậy cần phối hợp với thiết bị bảo vệ quá tải và ngắn mạch phù hợp.
RCBO có chống quá tải không?
Có. Chức năng đặc trưng của RCBO là kết hợp bảo vệ dòng dư với bảo vệ quá dòng, bao gồm quá tải và ngắn mạch theo đặc tính của thiết bị.
RCBO có giống RCCB không?
Không. Cả hai đều có chức năng liên quan đến dòng dư, nhưng RCBO tích hợp thêm bảo vệ quá dòng, còn RCCB không có chức năng này.
Có phải ELCB đã hoàn toàn không còn sử dụng?
Không nên kết luận như vậy. Một số hãng hiện vẫn sử dụng thuật ngữ ELCB cho các dòng sản phẩm cụ thể. Vì vậy cần xác định chức năng dựa vào model, catalogue và tiêu chuẩn của chính sản phẩm, thay vì chỉ dựa vào tên gọi.
10. Kết luận
Hiểu đúng RCBO, RCCB, ELCB là gì sẽ giúp khách hàng tránh được nhiều nhầm lẫn khi lựa chọn thiết bị bảo vệ điện.
Có thể ghi nhớ ngắn gọn:
RCBO: bảo vệ dòng dư + quá tải + ngắn mạch.
RCCB: tập trung bảo vệ dòng dư, cần phối hợp thiết bị bảo vệ quá dòng.
ELCB: thuật ngữ liên quan đến thiết bị bảo vệ rò đất; cần kiểm tra cụ thể chức năng của từng model và tài liệu nhà sản xuất.
Quan trọng hơn, không nên lựa chọn thiết bị chỉ dựa trên tên gọi, giá thành hoặc số ampe. Một thiết bị phù hợp phải được xem xét cùng tải sử dụng, dây dẫn, dòng dư yêu cầu, khả năng cắt, hệ thống nối đất và phương án phối hợp bảo vệ tổng thể.
Nếu bạn vẫn chưa biết nên chọn RCCB kết hợp MCB hay sử dụng RCBO cho từng nhánh, hãy gửi thông tin hệ thống hoặc model đang sử dụng để đội ngũ Đức Vinh hỗ trợ tư vấn sản phẩm phù hợp.
