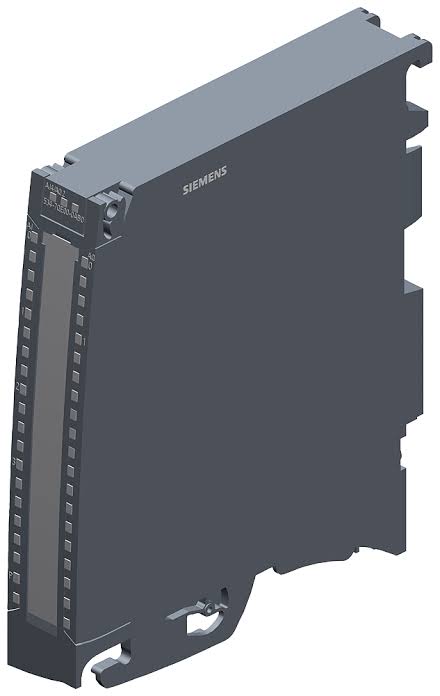

Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES7534-7QE00-0AB0

Giới thiệu Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES7534-7QE00-0AB0

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc giám sát và điều khiển chính xác các tín hiệu vật lý như nhiệt độ, áp suất, lưu lượng hay mức chất lỏng là yếu tố sống còn quyết định đến chất lượng sản phẩm và hiệu suất vận hành của toàn bộ nhà máy. Đối với dòng PLC cao cấp SIMATIC S7-1500 của Siemens, khả năng xử lý tín hiệu tương tự (analog) luôn được đánh giá rất cao nhờ tính chính xác và độ tin cậy vượt trội. Để tối ưu hóa chi phí phần cứng và không gian lắp đặt trong tủ điện điều khiển, thương hiệu Siemens đã mang đến giải pháp tích hợp hoàn hảo mang tên Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES750-7QE00-0AB0 (Mã SKU: 6ES7534-7QE00-0AB0).

Sản phẩm này là một mô-đun mở rộng tín hiệu hỗn hợp thông minh, kết hợp đồng thời cả chức năng nhận tín hiệu đầu vào (Analog Input – AI) và xuất tín hiệu điều khiển đầu ra (Analog Output – AQ) trên cùng một thiết bị phần cứng nhỏ gọn. Với thiết kế tối ưu hóa này, doanh nghiệp không chỉ tiết kiệm được không gian đáng kể trên thanh ray lắp đặt S7-1500 mà còn cắt giảm tối đa chi phí đầu tư so với việc phải mua hai mô-đun AI và AQ riêng biệt. Đây là sự lựa chọn lý tưởng cho các ứng dụng điều khiển vừa và nhỏ, nơi yêu cầu xử lý đa dạng các loại tín hiệu analog từ các cảm biến công nghiệp phổ biến.

Đặc tính kỹ thuật vượt trội của Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES7534-7QE00-0AB0

Thiết bị sở hữu những thông số kỹ thuật mạnh mẽ và khả năng thích ứng linh hoạt với nhiều loại cảm biến và cơ cấu chấp hành khác nhau:

• Khả năng xử lý ngõ vào linh hoạt (4 kênh AI): Mô-đun được trang bị 4 kênh ngõ vào tương tự hỗ trợ hầu hết các loại tín hiệu đo lường chuẩn công nghiệp bao gồm điện áp (U), dòng điện (I), điện trở (R), nhiệt điện trở (RTD như Pt100, Pt1000, Ni100…) và các loại cặp nhiệt điện (TC như Type J, K, T, E, R, S…). Các kênh ngõ vào được cấu trúc phân nhóm linh hoạt, cho phép cấu hình độc lập từng kênh theo từng loại tín hiệu mong muốn thông qua phần mềm lập trình.
• Khả năng xuất tín hiệu ngõ ra mạnh mẽ (2 kênh AQ): Trang bị 2 kênh ngõ ra tương tự hỗ trợ cả tín hiệu điện áp (U: 0-10V, 1-5V, +/-10V…) và dòng điện (I: 0-20mA, 4-20mA), giúp điều khiển mượt mà các thiết bị chấp hành như van tuyến tính, bộ biến tần, hay các bộ điều khiển công suất khác.
• Độ phân giải và độ chính xác cao: Với độ phân giải lên tới 16-bit và sai số cực thấp chỉ 0.3%, thiết bị đảm bảo quá trình chuyển đổi giữa tín hiệu số và tương tự diễn ra với độ sai lệch tối thiểu, đem lại chất lượng điều khiển vòng kín (PID) cực kỳ ổn định và nhạy bén.
• Tích hợp tính năng chẩn đoán thông minh: Mô-đun hỗ trợ tính năng tự động chẩn đoán lỗi phần cứng như đứt dây (wire break), ngắn mạch (short circuit), vượt dải đo (overflow/underflow) hoặc mất nguồn cấp. Trạng thái hoạt động của từng kênh được hiển thị trực quan thông qua hệ thống đèn LED trên mặt trước mô-đun và truyền tải trực tiếp về CPU để cảnh báo cho người vận hành.
• Hỗ trợ ngắt phần cứng (Hardware Interrupts): Tính năng này cho phép mô-đun phản hồi tức thời và gửi tín hiệu ưu tiên về CPU khi các giá trị đo lường vượt quá ngưỡng giới hạn thiết lập, giúp bảo vệ an toàn cho toàn bộ hệ thống máy móc trước các sự cố quá tải hay áp suất đột biến.
• Phụ kiện đi kèm đồng bộ: Khi mua sản phẩm chính hãng, mô-đun sẽ đi kèm đầy đủ các phụ kiện chuyên dụng bao gồm đầu nối phía trước dạng Push-in thế hệ mới giúp đấu dây nhanh chóng không cần công cụ, phần tử cấp nguồn, giá đỡ bọc giáp chống nhiễu (shield bracket) và đầu kẹp bọc giáp (shield terminal), đảm bảo khả năng triệt tiêu nhiễu điện từ trường tối ưu trong môi trường nhà máy.

Lợi ích thực tế khi sử dụng sản phẩm trong hệ thống tự động hóa

Việc ứng dụng Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES7534-7QE00-0AB0 mang lại nhiều giá trị thiết thực cho cả kỹ sư thiết kế hệ thống lẫn đơn vị vận hành nhà máy:

Tiết kiệm tối đa không gian tủ điện: Với độ rộng module chỉ 25mm, việc kết hợp cả ngõ vào và ngõ ra tương tự giúp tối ưu hóa diện tích tủ điện điều khiển đáng kể. Điều này cực kỳ quan trọng trong các dự án cải tạo nâng cấp hệ thống hiện hữu hoặc các tủ điện điều khiển yêu cầu thiết kế siêu nhỏ gọn.

Tối ưu hóa chi phí đầu tư phần cứng: Thay vì phải mua một module ngõ vào analog riêng và một module ngõ ra analog riêng cùng với hai bộ cầu đấu dây (front connector) khác nhau, việc lựa chọn module tích hợp 6ES7534-7QE00-0AB0 giúp doanh nghiệp cắt giảm chi phí vật tư dự phòng cũng như chi phí thiết kế đấu nối dây lên tới hơn 40%.

Khả năng chống nhiễu vượt trội: Tín hiệu tương tự rất nhạy cảm với các nguồn nhiễu điện từ (EMI) phát ra từ động cơ hoặc biến tần xung quanh. Nhờ trang bị sẵn phụ kiện giá đỡ bọc giáp chống nhiễu và kẹp nối đất đi kèm trực tiếp từ nhà sản xuất, mô-đun 6ES7534-7QE00-0AB0 đảm bảo tín hiệu truyền nhận luôn sạch, không bị méo mó hay chập chờn.

Lập trình và cấu hình dễ dàng trên TIA Portal: Là thành phần cốt lõi trong hệ sinh thái Totally Integrated Automation (TIA) của Siemens, mô-đun được tích hợp hoàn hảo trong phần mềm TIA Portal. Các kỹ sư có thể dễ dàng thiết lập dải đo cảm biến, hiệu chuẩn thông số, cấu hình cảnh báo giới hạn chỉ bằng vài thao tác kéo thả trực quan mà không cần viết các khối lệnh xử lý phức tạp.

Ứng dụng thực tiễn của thiết bị

Nhờ tính đa năng và độ bền bỉ đạt chuẩn công nghiệp, Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES7534-7QE00-0AB0 được tin dùng trong rất nhiều dự án tự động hóa trọng điểm:

• Hệ thống lò nhiệt và lò hơi công nghiệp: Nhận tín hiệu nhiệt độ liên tục từ cảm biến Can nhiệt (TC) hoặc điện trở nhiệt (RTD), sau đó xuất tín hiệu điều khiển van gas tuyến tính hoặc bộ điều khiển SSR để duy trì nhiệt độ lò chính xác theo biểu đồ công nghệ.
• Trạm xử lý nước cấp và nước thải: Giám sát các chỉ số lưu lượng nước thông qua cảm biến lưu lượng điện từ, đo nồng độ pH, áp suất đường ống dẫn (qua các ngõ vào AI), đồng thời điều khiển tốc độ của bơm tăng áp thông qua ngõ ra AQ kết nối với biến tần.
• Công nghiệp thực phẩm và đồ uống (F&B): Ứng dụng trong hệ thống bồn chứa phối trộn, giám sát nhiệt độ thanh trùng sữa, nước giải khát và điều khiển hệ thống đóng mở van tuyến tính cấp nguyên liệu một cách chuẩn xác nhất.
• Hệ thống quản lý năng lượng và HVAC: Đo nhiệt độ, độ ẩm của các khu vực phòng sạch hoặc tòa nhà thương mại lớn, từ đó điều khiển tốc độ quạt gió và độ mở của van nước lạnh để tối ưu hóa lượng điện năng tiêu thụ.

Tại sao nên chọn mua sản phẩm chính hãng Siemens?

Hiện nay trên thị trường có rất nhiều đơn vị phân phối thiết bị điện, tuy nhiên việc lựa chọn Mô-đun ngõ vào/ra tương tự Siemens SIMATIC S7-1500 AI 4xU/I/R/RTD/TC ST; AQ 2xU/I ST 6ES7534-7QE00-0AB0 chính hãng Siemens là yếu tố tiên quyết giúp đảm bảo an toàn cho toàn bộ hệ thống máy móc giá trị cao của bạn. Sản phẩm chính hãng luôn trải qua quy trình kiểm thử nghiêm ngặt tại nhà máy của Siemens trước khi xuất xưởng, đạt đầy đủ các chứng chỉ chất lượng quốc tế danh giá như CE, UL, cULus, FM và ATEX (sử dụng an toàn trong môi trường chống cháy nổ nguy hiểm). Lựa chọn thiết bị chính hãng từ các nhà phân phối uy tín còn mang đến cho khách hàng chính sách bảo hành dài hạn, đầy đủ chứng chỉ CO/CQ và nhận được sự hỗ trợ kỹ thuật chuyên sâu từ đội ngũ chuyên gia tự động hóa giàu kinh nghiệm.
