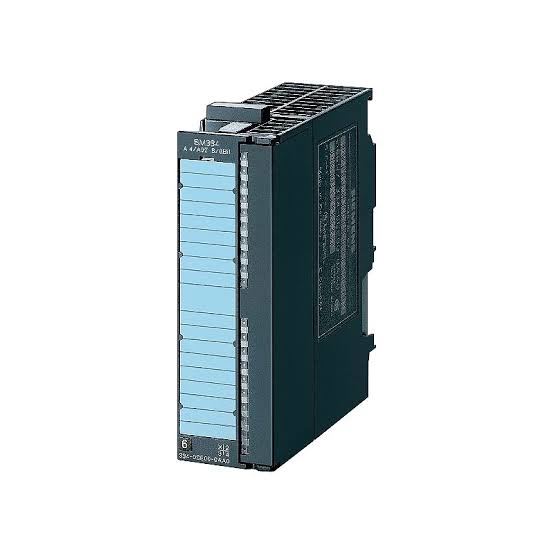

Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0

Giới thiệu Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0

Trong kỷ nguyên tự động hóa công nghiệp và sản xuất thông minh 4.0, sự ổn định và độ chính xác của các thiết bị điều khiển luôn là yếu tố quyết định hiệu suất vận hành của toàn bộ hệ thống. Để kết nối thành công giữa bộ xử lý trung tâm PLC với các thiết bị đo lường vật lý hay cơ cấu chấp hành, việc trang bị các mô-đun mở rộng chất lượng cao là cực kỳ cần thiết. Sản phẩm Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0 chính là giải pháp phần cứng tối ưu được thiết kế riêng cho dòng PLC SIMATIC S7-300 huyền thoại của thương hiệu danh tiếng Siemens.

Mô-đun mở rộng này đóng vai trò như một cầu nối truyền thông hoàn hảo, cho phép hệ thống PLC thu thập thông tin analog từ môi trường sản xuất thực tế như nhiệt độ, áp suất, lưu lượng, đồng thời xuất tín hiệu điều khiển chuẩn xác tới các thiết bị ngoại vi như van tuyến tính hay biến tần. Sở hữu thiết kế dạng tích hợp đa năng cả cổng nhận (Input) và cổng xuất (Output) tín hiệu tương tự trên cùng một bo mạch, sản phẩm mang lại giải pháp đầu tư cực kỳ kinh tế và tiết kiệm không gian lắp đặt tối đa trong tủ điện kỹ thuật.

Đặc điểm kỹ thuật nổi bật của sản phẩm

Sản phẩm thiết bị phụ trợ Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0 sở hữu những thông số phần cứng ấn tượng giúp đáp ứng trọn vẹn những tiêu chuẩn kỹ thuật khắt khe trong môi trường nhà máy:

• Khả năng tích hợp đa năng (4 AI / 2 AO): Mô-đun được trang bị sẵn 4 cổng vào tương tự (Analog Inputs) và 2 cổng ra tương tự (Analog Outputs). Sự kết hợp “2 trong 1” này giúp người dùng tối ưu hóa số lượng module cần sử dụng trên thanh ray, từ đó giảm đáng kể chi phí vật tư phần cứng.
• Độ phân giải cao 12-bit: Với độ phân giải chuyển đổi tín hiệu đạt 12-bit, thiết bị đảm bảo quá trình số hóa tín hiệu đo lường từ dạng analog sang digital và ngược lại diễn ra mượt mà, chính xác, hạn chế tối đa sai số điều khiển trong suốt quá trình vận hành liên tục.
• Khả năng cách ly quang học hoàn hảo (Isolated): Đây là điểm nâng cấp đáng giá của phiên bản này so với các dòng không cách ly thông thường. Khả năng cách ly điện giữa các kênh tín hiệu và bus hệ thống giúp bảo vệ an toàn tuyệt đối cho CPU PLC tránh khỏi các xung điện áp cao đột biến hay hiện tượng nhiễu vòng lặp cực kỳ nguy hại từ môi trường công nghiệp ngoài thực địa.
• Hỗ trợ kết nối cảm biến nhiệt độ Pt100 trực tiếp: Thiết bị tích hợp sẵn dải đo chuyên dụng dành riêng cho loại cảm biến nhiệt độ phổ biến Pt100 (với phạm vi nhiệt độ đo lường rộng từ -120°C đến +155°C) cùng dải đo điện trở lên đến 10 kOhm. Nhờ vậy, kỹ sư có thể đấu nối trực tiếp cảm biến RTD mà không cần trang bị thêm các bộ chuyển đổi trung gian đắt đỏ.
• Hỗ trợ dải tín hiệu chuẩn 0-10V: Cung cấp khả năng tương thích tốt với nhiều loại cảm biến đo lường và thiết bị chấp hành chuẩn công nghiệp hiện nay thông qua dải điện áp vận hành tiêu chuẩn.
• Kết nối phần cứng tinh gọn: Sử dụng chuẩn kết nối front connector 1x 20-pole giúp quá trình đi dây đấu nối diễn ra nhanh chóng, khoa học và cực kỳ thẩm mỹ trong không gian tủ điện.

Lợi ích vượt trội khi sử dụng mô-đun trong hệ thống tự động hóa

Việc tích hợp thiết bị Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0 mang lại những giá trị sử dụng to lớn cho cả chủ đầu tư và đội ngũ kỹ thuật vận hành nhà máy:

Trước hết là khả năng tối ưu hóa chi phí đầu tư thiết bị. Thay vì phải mua riêng lẻ một mô-đun đầu vào analog chuyên dụng và một mô-đun đầu ra analog độc lập, giải pháp tích hợp linh hoạt 4 AI và 2 AO trên cùng một mã sản phẩm giúp giảm ngay một nửa chi phí mua sắm vật tư. Bên cạnh đó, việc giảm số lượng mô-đun vật lý trên thanh ray rack S7-300 còn giúp giải phóng không gian tủ điện, tạo điều kiện cho việc bố trí thiết bị thoáng đãng, dễ tản nhiệt hơn.

Tiếp theo là khả năng hoạt động bền bỉ tuyệt vời nhờ tiêu chuẩn chế tạo cao cấp từ Siemens Đức. Hệ thống cách ly quang học thông minh triệt tiêu hoàn toàn các hiện tượng nhiễu tín hiệu chéo giữa các thiết bị ngoại vi, đảm bảo số liệu thu thập về PLC luôn trung thực và tức thời. Thiết kế vỏ nhựa cao cấp chống va đập cùng khả năng chịu nhiệt tốt giúp mô-đun vận hành ổn định trong nhiều năm liên tục mà không lo hỏng hóc vặt.

Ứng dụng thực tế đa dạng của mô-đun Siemens SM 334

Nhờ sở hữu dải đo linh hoạt cùng thiết kế tích hợp tiện lợi, Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0 được tin dùng rộng rãi trong nhiều hệ thống điều khiển tự động hóa công nghiệp:

• Hệ thống điều khiển nhiệt độ lò sấy, buồng đốt: Sử dụng trực tiếp các ngõ vào kết nối đầu dò Pt100 để đo đạc chính xác nhiệt độ môi trường và xuất tín hiệu 0-10V điều khiển van gas tuyến tính hoặc bộ điều khiển thyristor để duy trì dải nhiệt mong muốn.
• Hệ thống xử lý nước thải và hóa chất: Tiếp nhận tín hiệu từ các cảm biến đo độ pH, cảm biến lưu lượng dòng chảy và xuất lệnh điều khiển tốc độ của bơm định lượng hóa chất thông qua biến tần.
• Hệ thống HVAC trong tòa nhà thông minh: Giám sát nhiệt độ phòng, áp suất đường ống gió và điều khiển độ mở của các van gió, van nước lạnh một cách nhịp nhàng nhằm tối ưu hóa lượng năng lượng tiêu thụ.
• Hệ thống điều khiển áp suất trạm bơm: Đo lường áp suất trên đường ống tổng và xuất tín hiệu điều khiển PID giữ ổn định áp suất nước thông qua việc thay đổi tần số hoạt động của động cơ bơm.

Hướng dẫn lắp đặt và lưu ý vận hành an toàn

Để đảm bảo thiết bị Mô đun ngõ vào ra tương tự Siemens SIMATIC S7-300 SM 334 6ES7334-0KE00-0AB0 hoạt động với hiệu suất tốt nhất và kéo dài tuổi thọ sử dụng, người dùng cần tuân thủ một số nguyên tắc kỹ thuật sau:

Trong quá trình lắp đặt phần cứng, luôn đảm bảo đã ngắt hoàn toàn nguồn cấp điện tổng của hệ thống PLC để tránh nguy cơ ngắn mạch hoặc phóng điện làm hỏng linh kiện nhạy cảm bên trong. Khi đấu nối dây tín hiệu analog, kỹ sư nên sử dụng các loại cáp chống nhiễu chuyên dụng có lưới bọc bạc bảo vệ và thực hiện nối đất đúng tiêu chuẩn kỹ thuật để triệt tiêu các xung nhiễu điện từ phát ra từ các đường cáp động lực lân cận.

Thực hiện lắp ráp cẩn thận Front Connector 20 chân vào đúng khấc định vị của mô-đun để đảm bảo các chân tiếp xúc cơ học luôn chắc chắn nhất, tránh hiện tượng mất kết nối chập chờn khi tủ điện gặp rung lắc cơ học trong quá trình vận hành nhà xưởng. Cuối cùng, cần cấu hình chính xác các thông số dải đo đầu vào và đầu ra trong phần mềm lập trình chuyên dụng STEP 7 hoặc TIA Portal tương ứng với thực tế đấu nối ngoại vi.
