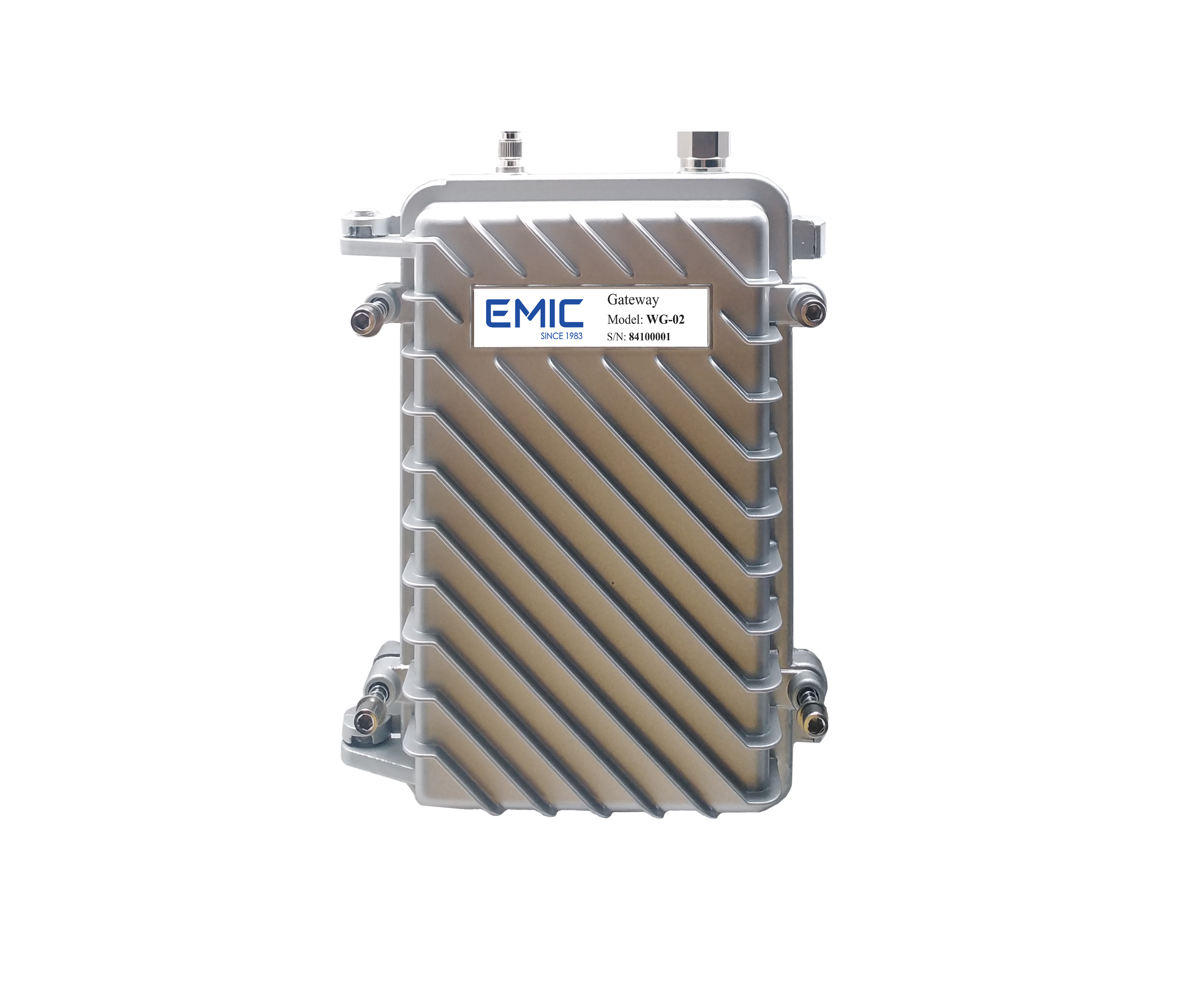

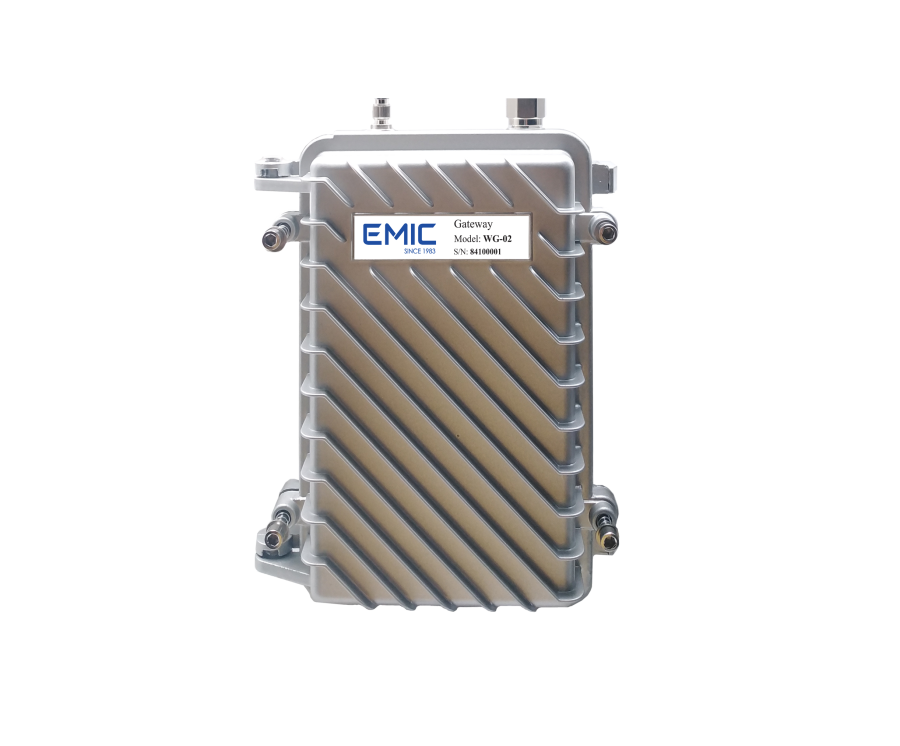

Thiết bị truyền tin đồng hồ nước WG-02

1. Thiết bị truyền tin đồng hồ nước WG-02 là gì?

WG-02 là thiết bị điện tử chuyên dụng phục vụ đọc và truyền dữ liệu chỉ số đồng hồ nước trong hệ thống đo xa của EMIC.

Có thể hiểu đơn giản, WG-02 đóng vai trò như một gateway trung tâm nằm giữa các module đọc xa được lắp trên đồng hồ nước và hệ thống máy chủ quản lý dữ liệu.

Quá trình hoạt động cơ bản gồm:

Đồng hồ nước → Module đọc xa EMIC → RF-LoRa → Gateway WG-02 → 4G/Ethernet → Server.

Thay vì nhân viên phải đến từng vị trí để ghi nhận chỉ số, dữ liệu từ nhiều đồng hồ có thể được tập trung tại WG-02 và tiếp tục truyền về máy chủ để phục vụ công tác quản lý.

Đây là nền tảng phù hợp với xu hướng số hóa ngành nước, đặc biệt đối với những hệ thống cần quản lý số lượng lớn điểm đo.

2. Nguyên lý hoạt động của Gateway WG-02

Theo thông tin kỹ thuật của nhà sản xuất, WG-02 thu thập dữ liệu từ các đồng hồ nước có gắn module mang thương hiệu EMIC bằng công nghệ RF-LoRa.

Sau khi nhận được dữ liệu, gateway truyền thông tin về server thông qua một trong hai phương thức:

• Mạng di động 4G;
• Mạng Ethernet.

Cấu trúc mạng của WG-02 là mạng sao (Star Topology). Trong mô hình này, nhiều thiết bị đầu cuối có thể kết nối và truyền dữ liệu về gateway trung tâm.

Theo tài liệu của EMIC, một gateway WG-02 có khả năng thu thập dữ liệu của trên 3.000 đồng hồ nước trong phạm vi hoạt động của gateway. Đây là đặc điểm đáng chú ý đối với những dự án có mật độ điểm đo lớn.

3. Thông số kỹ thuật thiết bị truyền tin đồng hồ nước WG-02

Một số thông số quan trọng của WG-02 theo catalog của EMIC gồm:

Model: WG-02
Nguồn cấp: AC 220V, 50/60Hz
Dải điện áp hoạt động: 150VAC – 240VAC
Loại máy thu: Loại 2
Cấu trúc mạng: Mạng sao
Khoảng cách liên lạc: Khoảng 800 m trong điều kiện tiêu chuẩn
Công suất trung bình: 1W
Chức năng cấu hình: Hỗ trợ cấu hình từ xa
Cấp bảo vệ: IP65
Kích thước: 630 × 78 × 195 mm
Nhiệt độ làm việc: -10°C đến +70°C
Nhiệt độ lưu kho: -25°C đến +70°C.

Về truyền thông, WG-02 hỗ trợ:

4G/Ethernet

Băng tần LTE-FDD:

B1/B3/B7/B8/B20/B28

WCDMA:

B1/B8

Ethernet:

10/100 Mbps

Thông số truyền thông RF:

• Băng thông: 150 kHz;
• Dải tần: 920 MHz – 923 MHz;
• Độ dịch tần: ±5 kHz.

Các thông số trên cần được đối chiếu với yêu cầu thực tế của từng dự án trước khi lựa chọn và triển khai hệ thống.

4. Khả năng quản lý trên 3.000 đồng hồ nước

Một trong những đặc điểm nổi bật của Gateway WG-02 EMIC là khả năng phục vụ mạng lưới có quy mô lớn.

Theo công bố của nhà sản xuất, một gateway có thể thu thập dữ liệu của trên 3.000 đồng hồ nước trong phạm vi làm việc.

Điều này đặc biệt hữu ích đối với:

• Khu đô thị và khu dân cư;
• Chung cư và cụm tòa nhà;
• Khu công nghiệp;
• Nhà máy;
• Hệ thống cấp nước tập trung;
• Đơn vị quản lý và kinh doanh nước sạch;
• Các dự án cần triển khai hệ thống đọc chỉ số đồng hồ nước từ xa.

Tuy nhiên, số lượng thiết bị thực tế và chất lượng kết nối còn cần được tính toán dựa trên vị trí lắp đặt, địa hình, vật cản và điều kiện truyền sóng tại công trình.

5. Khoảng cách liên lạc khoảng 800 m

Theo catalog WG-02, khoảng cách liên lạc đạt khoảng 800 m trong điều kiện tiêu chuẩn.

Nhà sản xuất cũng khuyến nghị gateway nên được lắp ở độ cao tối thiểu 3 m và giữa gateway với module nên có càng ít vật cản càng tốt.

Đây là yếu tố rất quan trọng khi thiết kế hệ thống.

Trong thực tế, khoảng cách truyền sóng có thể chịu ảnh hưởng bởi công trình bê tông, nhà cao tầng, tường dày, kết cấu kim loại, cây xanh hoặc các vật cản khác. Vì vậy, con số 800 m nên được hiểu là phạm vi trong điều kiện tiêu chuẩn chứ không phải khoảng cách cố định trong mọi môi trường.

Trước khi triển khai dự án quy mô lớn, đơn vị sử dụng nên khảo sát vị trí và xây dựng phương án bố trí gateway phù hợp.

6. Kết nối linh hoạt qua 4G hoặc Ethernet

WG-02 hỗ trợ hai phương thức truyền dữ liệu về server là 4G và Ethernet.

Khả năng kết nối này giúp thiết bị linh hoạt hơn khi triển khai tại nhiều khu vực khác nhau.

Với những vị trí đã có sẵn hạ tầng mạng có dây, Ethernet 10/100 Mbps có thể được sử dụng để kết nối hệ thống. Trong khi đó, tại các vị trí khó kéo dây mạng nhưng có vùng phủ sóng di động phù hợp, kết nối 4G mang lại thêm lựa chọn cho đơn vị triển khai.

Việc lựa chọn phương thức truyền thông cần căn cứ vào hạ tầng thực tế, độ ổn định mạng và yêu cầu của toàn bộ hệ thống đo xa.

7. Cấp bảo vệ IP65 – phù hợp với môi trường lắp đặt thực tế

Thiết bị WG-02 có cấp bảo vệ IP65 theo thông tin catalog.

Bên cạnh đó, khoảng nhiệt độ làm việc được công bố từ -10°C đến +70°C, nhiệt độ lưu kho từ -25°C đến +70°C.

Những thông số này là cơ sở quan trọng để kỹ thuật viên đánh giá khả năng bố trí gateway trong điều kiện công trình cụ thể.

Tuy nhiên, dù thiết bị có cấp bảo vệ IP65, vị trí lắp đặt vẫn cần được lựa chọn hợp lý, tuân thủ hướng dẫn kỹ thuật và hạn chế các tác động môi trường không cần thiết để duy trì khả năng vận hành ổn định lâu dài.

8. WG-02 đáp ứng các quy chuẩn nào?

Theo tài liệu chính thức của EMIC, sản phẩm WG-02 được công bố đáp ứng các yêu cầu liên quan gồm:

• QCVN 86:2019/BTTTT
• QCVN 117:2023/BTTTT
• QCVN 122:2020/BTTTT
• QCVN 18:2022/BTTTT

Thông tin về quy chuẩn là yếu tố nên được quan tâm khi lựa chọn thiết bị truyền thông phục vụ các dự án chuyên nghiệp.

Đối với từng hồ sơ dự án, khách hàng nên yêu cầu cung cấp tài liệu kỹ thuật, catalog và các hồ sơ liên quan để đối chiếu với yêu cầu thiết kế hoặc hồ sơ mời thầu.

9. Ưu điểm đáng chú ý của thiết bị truyền tin WG-02

Từ cấu hình và chức năng do nhà sản xuất công bố, thiết bị truyền tin đồng hồ nước WG-02 sở hữu nhiều đặc điểm phù hợp cho hệ thống thu thập dữ liệu tự động.

Trước hết là khả năng thu thập dữ liệu qua RF-LoRa và truyền về server bằng 4G hoặc Ethernet, giúp hình thành một hệ thống truyền dữ liệu tập trung.

Thứ hai, phạm vi hoạt động hiệu quả khoảng 800 m trong điều kiện tiêu chuẩn cho phép triển khai gateway phục vụ nhiều điểm đo trong một khu vực.

Thứ ba, khả năng quản lý trên 3.000 đồng hồ trong phạm vi làm việc của một gateway giúp WG-02 phù hợp với hệ thống có quy mô tương đối lớn.

Ngoài ra, thiết bị còn hỗ trợ cấu hình từ xa, sử dụng nguồn AC 220V 50/60Hz và có cấp bảo vệ IP65.

Theo catalog của EMIC, WG-02 được thiết kế để hoạt động liên tục trong 6 năm, cho thấy sản phẩm hướng đến các hệ thống cần vận hành lâu dài.

10. Ứng dụng của Gateway WG-02 trong hệ thống đo xa đồng hồ nước

WG-02 có thể được xem xét trong nhiều mô hình quản lý nước như khu dân cư, khu đô thị mới, chung cư, nhà máy, khu công nghiệp hoặc mạng lưới cấp nước.

Đặc biệt, thiết bị phù hợp với hệ thống đã hoặc đang có kế hoạch sử dụng đồng hồ nước gắn module đọc xa tương thích của EMIC.

Khi được triển khai đồng bộ, hệ thống giúp tập trung dữ liệu đo về máy chủ, từ đó tạo điều kiện thuận lợi cho việc quản lý và khai thác thông tin từ các điểm đo.

Đối với dự án lớn, cần tính toán đồng bộ giữa đồng hồ nước, module truyền tin, gateway, hạ tầng mạng và phần mềm/server thay vì chỉ lựa chọn riêng WG-02.

11. Lưu ý khi lắp đặt WG-02

Để phát huy khả năng truyền nhận dữ liệu, vị trí lắp đặt gateway đóng vai trò rất quan trọng.

Theo khuyến nghị của EMIC, WG-02 nên được lắp ở độ cao tối thiểu 3 m, đồng thời giữa gateway và các module nên hạn chế vật cản.

Đối với khu vực có nhiều tòa nhà, kết cấu bê tông hoặc vật cản lớn, đơn vị triển khai nên khảo sát vùng phủ trước khi xác định số lượng và vị trí gateway.

Bên cạnh đó, cần kiểm tra nguồn điện, hạ tầng Ethernet hoặc chất lượng mạng di động tại vị trí dự kiến lắp đặt.

Việc khảo sát đúng ngay từ đầu sẽ giúp hệ thống hoạt động ổn định hơn và hạn chế phát sinh khi đưa vào vận hành.
