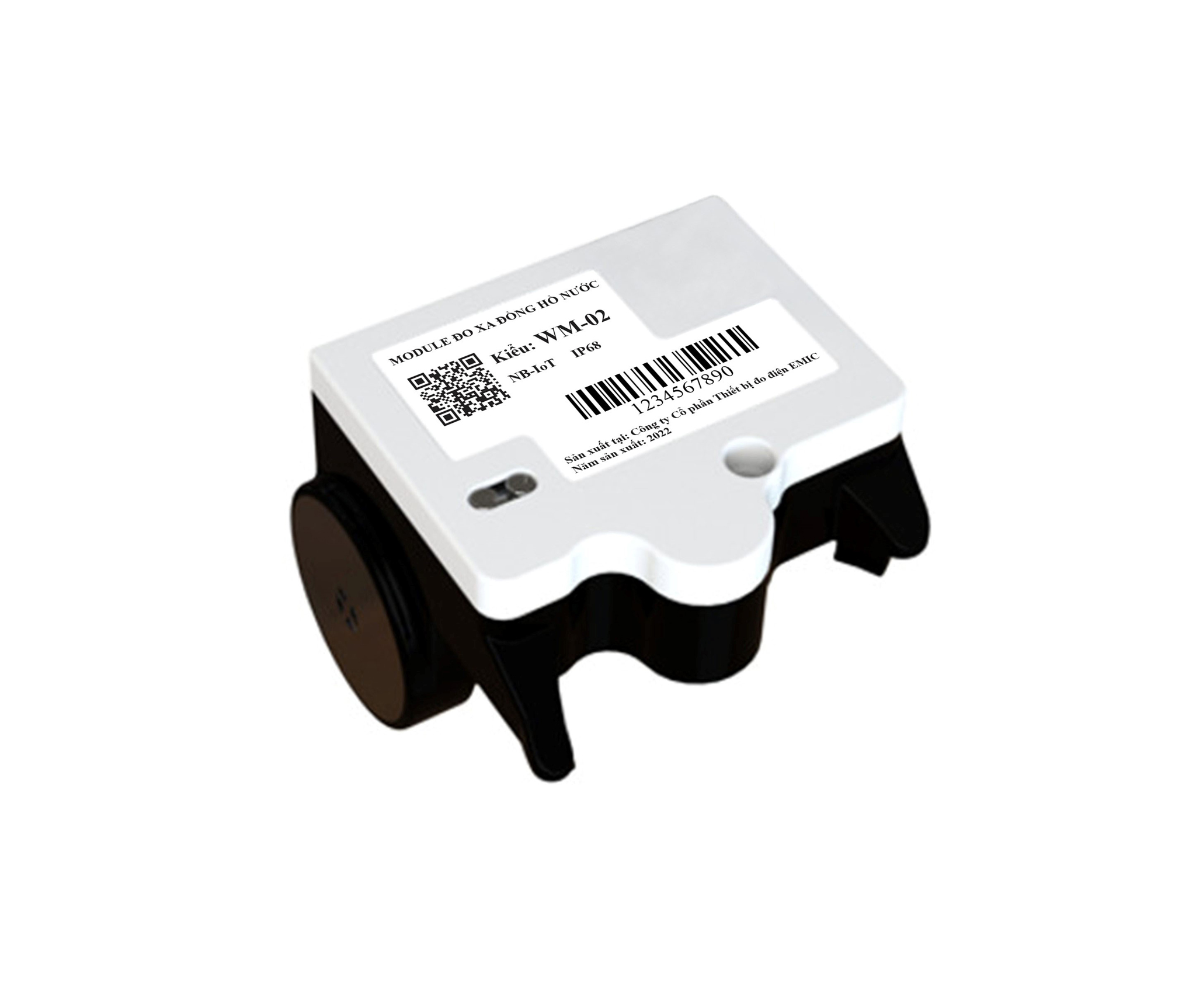

Thiết bị truyền tin đồng hồ nước WM-02

1. Thiết bị truyền tin đồng hồ nước WM-02 là gì?

WM-02 là module đo xa dạng tách rời, được thiết kế để thu thập dữ liệu từ các đồng hồ nước thương hiệu EMIC có hỗ trợ chức năng đọc không tiếp xúc.

Sau khi thu thập thông tin, module sử dụng công nghệ truyền thông NB-IoT để gửi dữ liệu về server. Nhờ đó, đơn vị quản lý có thể xây dựng hệ thống thu thập dữ liệu đồng hồ nước tự động thay vì phải phụ thuộc hoàn toàn vào nhân viên ghi chỉ số trực tiếp tại từng vị trí.

Theo catalog của nhà sản xuất, WM-02 có khả năng lưu trữ tối thiểu 180 bản tin gần nhất, giúp hỗ trợ việc quản lý và theo dõi dữ liệu trong hệ thống đo xa.

2. Thông số kỹ thuật Module đo xa WM-02

Một số thông số đáng chú ý của thiết bị gồm:

• Model: WM-02
• Nguồn cấp: Pin Lithium
• Phương pháp đo: Không từ tính
• Kiểu truyền thông: NB-IoT
• Băng thông: Cat NB2 – B1/B3/B5/B8
• Khoảng cách liên lạc: khoảng 800 m trong điều kiện tiêu chuẩn
• Loại anten: Anten trong
• Giao tiếp: Cổng quang IR
• Cấp bảo vệ: IP68
• Kích thước: 165 x 128 x 113 mm
• Nhiệt độ làm việc: -20°C đến +70°C
• Nhiệt độ lưu kho: -25°C đến +70°C
• Quy chuẩn đáp ứng: QCVN 18:2022/BTTTT và QCVN 131:2022/BTTTT

Các thông số trên cho thấy WM-02 được định hướng cho những hệ thống cần thu thập và truyền dữ liệu đồng hồ nước tự động, đồng thời đáp ứng yêu cầu hoạt động trong nhiều điều kiện môi trường khác nhau.

3. Công nghệ NB-IoT trên thiết bị WM-02

Một trong những điểm đáng chú ý của thiết bị truyền tin đồng hồ nước WM-02 là sử dụng công nghệ NB-IoT (Narrowband Internet of Things) để gửi dữ liệu về server.

Đây là công nghệ truyền thông phù hợp với các ứng dụng IoT cần truyền những gói dữ liệu nhỏ theo chu kỳ. Đối với hệ thống đồng hồ nước, dữ liệu cần truyền chủ yếu là chỉ số đo, tình trạng pin, trạng thái thiết bị và các thông tin cảnh báo.

WM-02 hỗ trợ Cat NB2 trên các băng tần B1/B3/B5/B8, tạo nền tảng cho việc kết nối thiết bị với hệ thống quản lý dữ liệu tập trung.

Việc sử dụng truyền thông từ xa giúp giảm phụ thuộc vào phương pháp ghi chỉ số thủ công, đặc biệt hữu ích đối với hệ thống có số lượng đồng hồ lớn hoặc các đồng hồ được lắp đặt tại những vị trí khó tiếp cận.

4. WM-02 có thể truyền những dữ liệu nào?

Không chỉ truyền chỉ số sử dụng nước, WM-02 còn hỗ trợ gửi nhiều thông tin phục vụ quản lý và giám sát thiết bị.

Theo tài liệu kỹ thuật của EMIC, module có khả năng truyền dữ liệu định kỳ lên server bao gồm:

Chỉ số xuôi/ngược: Hỗ trợ theo dõi chiều dòng nước và dữ liệu liên quan đến quá trình đo.

Điện áp pin: Cho phép hệ thống theo dõi tình trạng nguồn cấp của module.

Thời gian sử dụng pin: Cung cấp thêm dữ liệu phục vụ công tác quản lý và lập kế hoạch bảo trì thiết bị.

Cường độ tín hiệu: Hỗ trợ đánh giá chất lượng kết nối truyền thông của module tại vị trí lắp đặt.

Nhờ việc tập trung các thông tin này trên hệ thống quản lý, người vận hành có thêm dữ liệu để kiểm tra tình trạng thiết bị thay vì chỉ nhận được một giá trị chỉ số nước đơn thuần.

5. Khả năng cảnh báo sự cố của WM-02

Một ưu điểm quan trọng của hệ thống đo xa là khả năng phát hiện các trạng thái bất thường. WM-02 được thiết kế để gửi cảnh báo khi xuất hiện một trong những sự kiện được thiết bị hỗ trợ nhận diện.

Các cảnh báo bao gồm:

• Từ trường tác động.
• Di chuyển module.
• Lưu lượng cao.
• Vỡ ống.
• Dòng chảy ngược.
• Pin yếu.

Tính năng này đặc biệt hữu ích trong quản lý mạng lưới cấp nước. Thay vì chỉ phát hiện vấn đề khi nhân viên đến kiểm tra trực tiếp hoặc khi khách hàng phản ánh, hệ thống có thể tiếp nhận thông tin cảnh báo từ thiết bị để đơn vị quản lý chủ động kiểm tra.

Khả năng cảnh báo không đồng nghĩa với việc mọi sự cố đều được xác định tuyệt đối chỉ từ module; dữ liệu cảnh báo cần được đơn vị vận hành đối chiếu với tình trạng thực tế và hệ thống quản lý liên quan.

6. Khả năng lưu trữ tối thiểu 180 bản tin

WM-02 có khả năng lưu trữ tối thiểu 180 bản tin gần nhất.

Đây là đặc điểm quan trọng đối với một module truyền dữ liệu từ xa bởi kết nối mạng tại vị trí lắp đặt có thể chịu ảnh hưởng bởi môi trường hoặc chất lượng tín hiệu.

Việc có bộ nhớ lưu dữ liệu giúp tăng khả năng quản lý lịch sử thông tin của thiết bị và hỗ trợ hệ thống khai thác dữ liệu trong quá trình vận hành.
