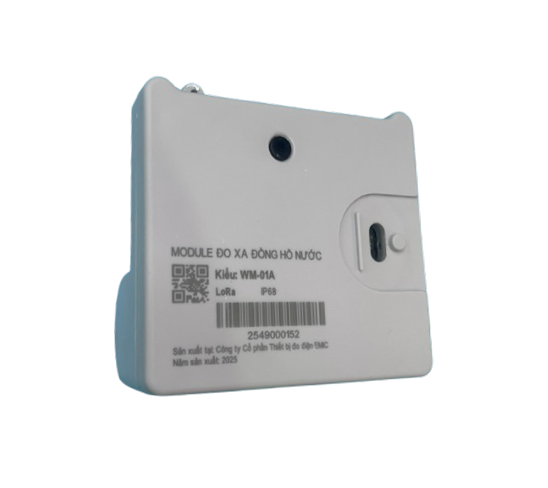

Thiết bị truyền tin đồng hồ nước WM-01A

1. Thiết bị truyền tin đồng hồ nước WM-01A là gì?

WM-01A, hay Module đo xa đồng hồ nước WM-01A, là thiết bị được thiết kế để thu thập dữ liệu từ các đồng hồ nước mang thương hiệu EMIC có hỗ trợ chức năng đọc không tiếp xúc.

Sau khi thu thập dữ liệu, module sử dụng công nghệ RF LoRa để truyền số liệu về Gateway trong hệ thống thu thập dữ liệu tự động.

Theo tài liệu kỹ thuật của EMIC, WM-01A được phát triển với mục tiêu hỗ trợ hiện đại hóa ngành nước sạch, giảm sức lao động trong quá trình ghi nhận chỉ số, hỗ trợ quản lý từ xa, trực quan hóa dữ liệu và kịp thời phát hiện những sự cố có nguy cơ gây thất thoát tài nguyên nước.

Đây là một mắt xích quan trọng khi xây dựng mô hình quản lý đồng hồ nước theo hướng tự động hóa và số hóa.

2. Những đặc trưng nổi bật của WM-01A

Thu thập dữ liệu đồng hồ nước tự động

WM-01A có khả năng thu thập dữ liệu của các đồng hồ nước EMIC hỗ trợ đọc không tiếp xúc. Thay vì phụ thuộc hoàn toàn vào việc nhân viên đến từng vị trí để ghi nhận chỉ số, dữ liệu có thể được thu thập và đưa vào hệ thống quản lý.

Đặc điểm này đặc biệt hữu ích đối với khu vực có số lượng đồng hồ lớn hoặc các vị trí cần tối ưu hoạt động ghi chỉ số.

Truyền dữ liệu bằng công nghệ RF LoRa

Một trong những đặc điểm đáng chú ý của thiết bị truyền tin WM-01A là sử dụng công nghệ RF LoRa để gửi dữ liệu về Gateway.

Theo catalog sản phẩm, thiết bị hoạt động trên:

• Kiểu truyền thông: LoRa
• Băng thông: 150 kHz
• Dải tần: 920 MHz – 923 MHz
• Khoảng cách liên lạc: khoảng 800 m trong điều kiện tiêu chuẩn
• Loại anten: anten trong

Khả năng truyền thông không dây giúp WM-01A phù hợp với mô hình hệ thống thu thập dữ liệu tự động, hạn chế nhu cầu kéo đường truyền vật lý đến từng đồng hồ.

3. Khả năng lưu trữ dữ liệu theo chu kỳ

Không chỉ thực hiện truyền dữ liệu, WM-01A còn có khả năng lưu trữ các lần chốt chỉ số.

Theo thông số do EMIC công bố, module hỗ trợ chốt dữ liệu theo chu kỳ mặc định 1 giờ và có khả năng lưu 250 lần chốt dữ liệu gần nhất.

Khả năng này tạo điều kiện để đơn vị vận hành theo dõi lịch sử dữ liệu trong một khoảng thời gian nhất định và hỗ trợ quá trình kiểm tra khi cần đối chiếu chỉ số.

Thiết bị đồng thời có chức năng gửi dữ liệu theo chu kỳ, với thời gian mặc định được nhà sản xuất thiết lập là 1 giờ.

4. WM-01A hỗ trợ cảnh báo các trạng thái bất thường

Trong quản lý hệ thống cấp nước, việc phát hiện bất thường càng sớm càng giúp đơn vị vận hành có thêm cơ sở để kiểm tra và xử lý.

WM-01A được thiết kế để gửi cảnh báo khi xuất hiện một trong những sự kiện như:

Từ trường tác động: hỗ trợ nhận biết trường hợp thiết bị chịu tác động từ trường.

Di chuyển module: hỗ trợ phát hiện khi vị trí của module có sự thay đổi.

Lưu lượng cao: cảnh báo khi ghi nhận trạng thái lưu lượng cao.

Dòng chảy ngược: hỗ trợ nhận biết hiện tượng nước chảy theo chiều ngược lại.

Các dữ liệu cảnh báo này có giá trị trong công tác giám sát, giúp đơn vị quản lý chủ động kiểm tra hệ thống thay vì chỉ dựa trên việc kiểm tra thủ công định kỳ.

5. Hỗ trợ đọc dữ liệu tại chỗ bằng HHU

Bên cạnh khả năng truyền dữ liệu từ xa, WM-01A còn cho phép đọc dữ liệu bằng HHU tại chỗ.

Dữ liệu sau đó có thể được đồng bộ lên hệ thống thông qua ứng dụng di động.

Sự kết hợp giữa khả năng đọc từ xa và đọc tại hiện trường giúp đơn vị quản lý linh hoạt hơn trong quá trình kiểm tra, vận hành và xử lý dữ liệu đồng hồ nước.

6. Thông số kỹ thuật thiết bị truyền tin WM-01A

Dưới đây là những thông số chính được công bố trong catalog WM-01A của EMIC:

Thông số	WM-01A
Model	WM-01A
Nguồn cấp	Pin Lithium
Phương pháp đo	Không từ tính
Khoảng cách liên lạc	Khoảng 800 m trong điều kiện tiêu chuẩn
Loại anten	Anten trong
Cổng truyền thông	Cổng quang IR
Kiểu truyền thông	LoRa
Băng thông	150 kHz
Dải tần	920 MHz – 923 MHz
Cấp bảo vệ	IP68
Kích thước	94 × 100 × 47 mm
Nhiệt độ làm việc	-20°C đến +70°C
Nhiệt độ lưu kho	-25°C đến +70°C
Thời gian hoạt động	Liên tục trong 6 năm

Những thông số trên cho thấy WM-01A được thiết kế hướng tới khả năng vận hành lâu dài trong hệ thống thu thập dữ liệu đồng hồ nước.

7. Cấp bảo vệ IP68 – phù hợp môi trường lắp đặt đồng hồ nước

Một điểm đáng chú ý khác của module đo xa đồng hồ nước WM-01A là cấp bảo vệ IP68.

Đối với thiết bị được sử dụng cùng hệ thống đồng hồ nước, khả năng bảo vệ trước điều kiện môi trường là yếu tố cần quan tâm. Cấp bảo vệ được nhà sản xuất công bố giúp người dùng có thêm cơ sở khi lựa chọn thiết bị cho những vị trí lắp đặt thực tế.

Tuy nhiên, khi triển khai, người dùng vẫn nên tuân thủ đầy đủ hướng dẫn kỹ thuật và yêu cầu lắp đặt của nhà sản xuất để đảm bảo hiệu quả vận hành của hệ thống.

8. Thời gian hoạt động liên tục lên đến 6 năm

WM-01A sử dụng pin Lithium và theo thông tin công bố của EMIC, thiết bị có khả năng hoạt động liên tục trong 6 năm.

Đây là đặc điểm quan trọng đối với một module truyền tin được triển khai với số lượng lớn, bởi thời gian vận hành dài giúp giảm tần suất phải can thiệp vào thiết bị trong quá trình sử dụng.

Tuổi thọ vận hành thực tế cần được xem xét theo điều kiện sử dụng, cấu hình hệ thống và hướng dẫn kỹ thuật của nhà sản xuất.

9. WM-01A trong hệ thống đo xa đồng hồ nước

Trong mô hình thu thập dữ liệu tự động, WM-01A đảm nhiệm vai trò thu nhận dữ liệu từ đồng hồ nước và truyền dữ liệu qua RF LoRa đến Gateway.

Có thể hình dung quá trình cơ bản như sau:

Đồng hồ nước EMIC → Module WM-01A → RF LoRa → Gateway → Hệ thống quản lý dữ liệu.

Nhờ mô hình này, đơn vị vận hành có thể từng bước xây dựng hệ thống quản lý dữ liệu tập trung thay vì phụ thuộc hoàn toàn vào hoạt động ghi chỉ số tại hiện trường.

Giải pháp có thể được xem xét cho hệ thống cấp nước, khu dân cư, khu đô thị, khu công nghiệp hoặc những dự án có số lượng đồng hồ nước cần quản lý tập trung, tùy theo yêu cầu kỹ thuật thực tế.

10. WM-01A đáp ứng các quy chuẩn nào?

Theo tài liệu kỹ thuật của EMIC, sản phẩm WM-01A được công bố đáp ứng các yêu cầu của:

• QCVN 18:2022/BTTTT
• QCVN 122:2020/BTTTT

Việc công bố rõ các quy chuẩn liên quan là một yếu tố quan trọng khi khách hàng, nhà thầu hoặc đơn vị quản lý xem xét thiết bị cho dự án.

Khi lựa chọn WM-01A, khách hàng nên đối chiếu model, loại đồng hồ tương thích, yêu cầu truyền thông và cấu hình tổng thể của hệ thống trước khi đặt hàng.
