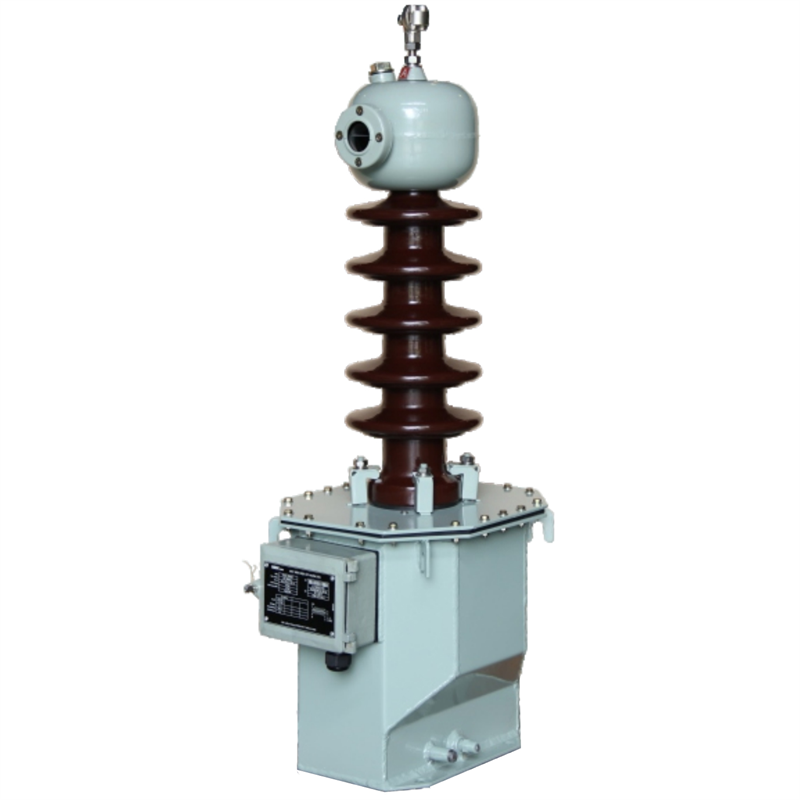

Biến điện áp ngâm dầu trung thế 1 pha 1 sứ 35kV PT35-1ZHODxx

Tổng quan về biến điện áp PT35-1ZHODxx

PT35-1ZHODxx thuộc nhóm máy biến điện áp trung thế ngoài trời, ngâm dầu. Chức năng chính của thiết bị là biến đổi điện áp của hệ thống trung thế về mức điện áp thứ cấp phù hợp để cung cấp tín hiệu cho thiết bị đo lường, công tơ, rơ-le và hệ thống bảo vệ.

Theo cách ký hiệu của nhà sản xuất:

• PT: Potential Transformer – máy biến điện áp.
• 35: cấp điện áp 35kV.
• 1ZH: loại 1 pha, 1 sứ.
• OD: loại ngoài trời, ngâm dầu.
• 1/2: tương ứng cấu hình 1 tỷ số hoặc 2 tỷ số.
• Ký hiệu P được sử dụng với phiên bản có cuộn bảo vệ.

Nhờ cách đặt mã tương đối rõ ràng, kỹ sư và đơn vị thi công có thể xác định cấu hình cơ bản của thiết bị khi lựa chọn sản phẩm cho dự án.

Thông số kỹ thuật PT35-1ZHODxx

Các thông số chính của biến điện áp ngâm dầu 35kV PT35-1ZHODxx theo catalogue EM6K01.07-2025 gồm:

Thông số	Giá trị
Model	PT35-1ZHODxx
Loại thiết bị	Máy biến điện áp trung thế
Kiểu lắp đặt	Ngoài trời
Môi chất cách điện	Dầu cách điện
Số pha	1 pha
Kết cấu	1 sứ
Cấp điện áp	35kV
Điện áp cao nhất cho thiết bị	40,5kV
Điện áp thử tần số công nghiệp 1 phút	80kV
Điện áp thử xung sét	190kV
Điện áp sơ cấp định mức	35/√3; 35(22)/√3; 38,5/√3… kV
Điện áp thứ cấp định mức	100; 110; 120; 100/√3; 110/√3; 100/3; 110/3… V
Tần số định mức	50Hz
Phụ tải/Cấp chính xác	10–100VA / 0.5–1 / 3P–6P
Số tỷ số	1 hoặc 2
Số cuộn dây thứ cấp	1–2 cuộn
Chiều dài đường rò tối thiểu	25mm/kV
Khối lượng tham khảo	Khoảng 77kg

Thông số thực tế của từng thiết bị cần được lựa chọn dựa trên tỷ số biến, cấp chính xác, công suất tải và yêu cầu bảo vệ của hệ thống.

Đặc điểm nổi bật của biến điện áp PT35-1ZHODxx

Thiết kế ngâm dầu cách điện

PT35-1ZHODxx sử dụng dầu cách điện có điện áp đánh thủng cao và đặc tính cơ – điện phù hợp với yêu cầu của thiết bị trung thế.

Kết cấu ngâm dầu giúp thiết bị thích hợp với môi trường lắp đặt ngoài trời và các hệ thống điện yêu cầu khả năng cách điện ổn định.

Phù hợp điều kiện khí hậu nhiệt đới

Theo tài liệu kỹ thuật của nhà sản xuất, PT35-1ZHODxx được thiết kế phù hợp với điều kiện thời tiết nhiệt đới hóa và môi trường ô nhiễm nặng.

Điều kiện môi trường được công bố gồm nhiệt độ từ -5°C đến +45°C, nhiệt độ trung bình ngày không vượt quá +35°C, độ cao lắp đặt không quá 1.500m và độ ẩm tương đối tối đa 100%.

Đây là yếu tố đáng chú ý khi lựa chọn biến điện áp cho các trạm điện ngoài trời tại Việt Nam.

Có thể lựa chọn 1 hoặc 2 tỷ số

Một ưu điểm đáng chú ý của dòng PT35-1ZHODxx là khả năng thiết kế theo một hoặc hai tỷ số biến đổi.

Đối với phiên bản hai tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua đổi nối phía thứ cấp. Nhờ vậy, người thiết kế hệ thống có thêm lựa chọn để phù hợp với yêu cầu vận hành.

Hỗ trợ đo lường và bảo vệ

Máy có thể trang bị 1 đến 2 cuộn dây thứ cấp. Tùy cấu hình, cuộn thứ cấp có thể phục vụ mục đích đo lường hoặc bảo vệ.

Đây là đặc điểm quan trọng bởi trong hệ thống trung thế, tín hiệu điện áp không chỉ được sử dụng để giám sát thông số vận hành mà còn có thể cung cấp cho hệ thống rơ-le bảo vệ.

Tiêu chuẩn áp dụng

Theo catalogue của nhà sản xuất, PT35-1ZHODxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị gồm:

IEC 60044-2; IEC 61869-1,3; TCVN 7697-2; TCVN 11845-1,3.

Việc tham chiếu các tiêu chuẩn kỹ thuật là cơ sở quan trọng khi chủ đầu tư, kỹ sư thiết kế hoặc đơn vị thi công đánh giá và lựa chọn thiết bị cho dự án.

Kết cấu thuận tiện cho lắp đặt và vận hành

PT35-1ZHODxx có thể được cố định bằng 4 bulông thông qua 4 lỗ trên đế. Các đầu ra thứ cấp được bố trí trong hộp đấu dây có nắp bảo vệ và vít kẹp chì.

Trên bản vẽ cấu tạo của thiết bị còn thể hiện các bộ phận như:

đầu nối sơ cấp, bình dầu phụ, móc cẩu, hộp thứ cấp, mặt nhìn dầu, lỗ đổ dầu, van tháo dầu và vị trí tiếp địa.

Thiết kế này hỗ trợ quá trình lắp đặt, kiểm tra và bảo trì thiết bị trong quá trình khai thác.

Lưu ý về cộng hưởng sắt từ

Một nội dung kỹ thuật đáng chú ý trong catalogue PT35-1ZHODxx là khuyến cáo liên quan đến cộng hưởng sắt từ (ferroresonance).

Hiện tượng này có thể xuất hiện do tương tác giữa điện dung của hệ thống và điện cảm của máy biến điện áp, gây dao động điện áp và tần số. Trong những điều kiện bất lợi, hiện tượng có thể dẫn đến quá nhiệt hoặc quá điện áp trên thiết bị.

Nhà sản xuất khuyến cáo sử dụng cuộn bảo vệ “tam giác hở” đối với máy biến điện áp đo lường 1 pha và bố trí thiết bị chống cộng hưởng phù hợp.

Do đó, việc lựa chọn sơ đồ đấu nối và giải pháp chống cộng hưởng cần được kỹ sư điện hoặc đơn vị chuyên môn tính toán dựa trên cấu hình thực tế của hệ thống.

Ứng dụng của biến điện áp ngâm dầu 35kV PT35-1ZHODxx

Với cấp điện áp 35kV và khả năng cung cấp tín hiệu cho cả đo lường lẫn bảo vệ, PT35-1ZHODxx có thể được xem xét cho nhiều hệ thống trung thế như:

• Trạm biến áp trung thế 35kV.
• Trạm phân phối điện.
• Hệ thống đo đếm điện năng.
• Hệ thống giám sát điện áp.
• Mạch rơ-le bảo vệ.
• Nhà máy và khu công nghiệp.
• Hệ thống điện của các công trình hạ tầng.
• Các mạng phân phối điện trung thế lắp đặt ngoài trời.

Cấu hình chính xác cần được xác định dựa trên điện áp lưới, tỷ số biến, phụ tải thứ cấp, cấp chính xác và chức năng đo lường/bảo vệ.

Cách lựa chọn PT35-1ZHODxx phù hợp

Khi đặt mua biến điện áp trung thế 35kV, khách hàng không nên chỉ căn cứ vào cấp điện áp. Một model có thể có nhiều cấu hình kỹ thuật khác nhau.

Các thông số nên xác định trước khi đặt hàng gồm điện áp sơ cấp, điện áp thứ cấp, số tỷ số, số cuộn thứ cấp, cấp chính xác, công suất VA, mục đích đo lường hay bảo vệ và sơ đồ đấu nối.

Đối với hệ thống có yêu cầu cuộn bảo vệ hoặc chống cộng hưởng sắt từ, cần cung cấp thêm sơ đồ và yêu cầu kỹ thuật để lựa chọn đúng cấu hình.

Mua biến điện áp PT35-1ZHODxx tại Đức Vinh

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp và tư vấn các thiết bị điện phục vụ hệ thống đo lường, bảo vệ và phân phối điện.

Đối với Biến điện áp ngâm dầu trung thế 1 pha 1 sứ 35kV PT35-1ZHODxx, khách hàng nên cung cấp đầy đủ yêu cầu kỹ thuật hoặc hồ sơ thiết kế để Đức Vinh hỗ trợ đối chiếu cấu hình trước khi đặt hàng.
