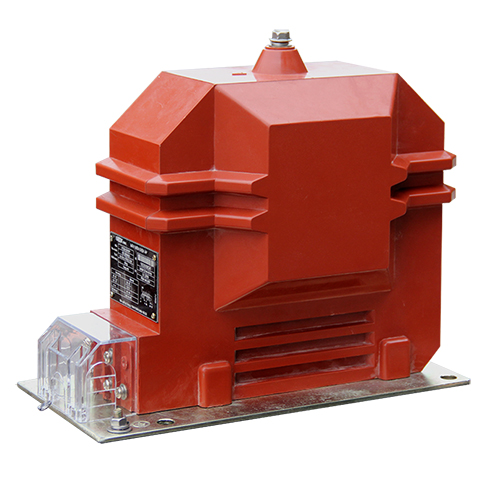

Biến điện áp trung thế 1 pha trong nhà 22kV PT22-1ZHIXX EM6D09

1. Biến điện áp trung thế 1 pha trong nhà 22kV PT22-1ZHIXX EM6D09 là gì?

PT22-1ZHIXX EM6D09 là máy biến điện áp trung thế 1 pha sử dụng trong nhà, có nhiệm vụ biến đổi điện áp trung thế ở phía sơ cấp thành mức điện áp thứ cấp phù hợp để đưa đến công tơ, đồng hồ đo, thiết bị giám sát hoặc hệ thống relay bảo vệ.

Thay vì đưa trực tiếp điện áp hàng chục kilovolt vào thiết bị đo, máy biến điện áp tạo ra một giá trị điện áp thứ cấp tiêu chuẩn và cách ly mạch đo với lưới điện trung thế.

Theo thông tin kỹ thuật của EMIC, dòng PT22-1ZHIxx được đúc trong chân không bằng hệ nhựa epoxy Huntsman, có các đặc tính cơ và điện phù hợp với môi trường vận hành thiết bị điện trung thế.

Sản phẩm được thiết kế với một hoặc hai tỷ số biến đổi. Tùy cấu hình, tỷ số có thể được thay đổi thông qua phương án đấu nối phía thứ cấp.

2. Thông số kỹ thuật PT22-1ZHIXX EM6D09

Một số thông số cơ bản của biến điện áp trung thế PT22-1ZHIXX theo thông tin nhà sản xuất:

• Model: PT22-1ZHIXX
• Mã tài liệu/dòng sản phẩm: EM6D09
• Loại: Biến điện áp trung thế 1 pha
• Kiểu lắp đặt: Trong nhà
• Vật liệu cách điện: Nhựa epoxy
• Cấp điện áp: 22kV, 23kV, 24kV
• Điện áp sơ cấp định mức: 12.000V; 12.600V; 22.000/√3V; 23.000/√3V; 24.000/√3V
• Điện áp thứ cấp định mức: 100V; 110V; 120V; 100/√3V; 110/√3V; 100/3V; 110/3V
• Tần số định mức: 50Hz
• Số cuộn dây thứ cấp: 1–2 cuộn tùy cấu hình
• Nhiệt độ môi trường làm việc: -5°C đến +40°C
• Độ ẩm tương đối tối đa: 95%
• Tiêu chuẩn tham chiếu: IEC 60044-2, IEC 61869-3, TCVN 7697-2 và TCVN 11845-3.

Các thông số cụ thể như tỷ số biến đổi, cấu hình cuộn thứ cấp và yêu cầu đo lường/bảo vệ cần được lựa chọn theo thiết kế của từng hệ thống điện.

3. Đặc điểm cấu tạo của biến điện áp PT22-1ZHIXX

Cách điện bằng nhựa epoxy

Một trong những đặc điểm đáng chú ý của biến điện áp 22kV PT22-1ZHIXX EM6D09 là phần thân được đúc chân không bằng hệ nhựa epoxy.

Theo công bố của nhà sản xuất, vật liệu này có đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Thiết kế đúc epoxy cũng phù hợp với các hệ thống tủ điện trung thế trong nhà, nơi yêu cầu thiết bị có kết cấu gọn và khả năng cách điện ổn định.

Có thể sử dụng 1 hoặc 2 cuộn dây thứ cấp

PT22-1ZHIXX có thể được cấu hình với 1 đến 2 cuộn dây thứ cấp. Các cuộn dây này có thể phục vụ những nhiệm vụ khác nhau như:

• Cấp tín hiệu cho hệ thống đo lường.
• Cấp tín hiệu điện áp cho công tơ hoặc thiết bị giám sát.
• Cấp tín hiệu cho relay và mạch bảo vệ.

Khả năng lựa chọn cấu hình thứ cấp giúp sản phẩm đáp ứng nhiều sơ đồ điện khác nhau.

Chân đế thép chắc chắn

Máy biến điện áp có thể được cố định bằng bốn bulông thông qua bốn lỗ trên chân đế.

Chân đế được chế tạo bằng thép, có kết cấu vững chắc và được mạ kẽm nhằm tăng khả năng thích nghi với điều kiện môi trường có độ ẩm cao.

Đầu ra và hộp đấu dây được bảo vệ

Các đầu ra của biến điện áp được đúc liền với thân máy. Khu vực đấu dây có hộp che và nắp bảo vệ, đồng thời có vị trí phục vụ việc niêm chì.

Thiết kế này giúp việc tổ chức hệ thống đấu nối gọn gàng và hỗ trợ công tác quản lý, kiểm tra thiết bị trong quá trình vận hành.

4. Vai trò của PT22-1ZHIXX trong hệ thống điện 22kV

Trong lưới điện trung thế, điện áp không thể được đưa trực tiếp vào các thiết bị đo thông thường. Biến điện áp có nhiệm vụ hạ giá trị điện áp theo một tỷ lệ xác định xuống mức phù hợp với mạch thứ cấp.

Ví dụ, tùy thiết kế hệ thống, điện áp phía sơ cấp có thể ở mức 22.000/√3V, trong khi phía thứ cấp sử dụng các mức tiêu chuẩn như 100V, 110V, 100/√3V hoặc 110/√3V.

Nhờ đó, hệ thống đo lường và bảo vệ có thể tiếp nhận tín hiệu điện áp phù hợp mà vẫn được cách ly với phần điện áp trung thế.

5. Ứng dụng của biến điện áp trung thế 22kV PT22-1ZHIXX

Với thiết kế sử dụng trong nhà, PT22-1ZHIXX EM6D09 có thể được xem xét cho nhiều hệ thống như:

• Tủ điện trung thế 22kV.
• Trạm biến áp phân phối.
• Hệ thống đo đếm điện năng.
• Tủ đo lường và giám sát điện áp.
• Hệ thống relay bảo vệ.
• Nhà máy và khu công nghiệp.
• Công trình thương mại có trạm điện trung thế.
• Hệ thống phân phối điện nội bộ của doanh nghiệp.
• Các dự án cải tạo hoặc thay thế thiết bị đo lường trung thế.

Việc lựa chọn model và cấu hình cuối cùng cần căn cứ vào sơ đồ nguyên lý, điện áp hệ thống, tỷ số biến điện áp, tải thứ cấp, yêu cầu về cấp chính xác và mục đích sử dụng.

6. Ưu điểm của PT22-1ZHIXX EM6D09

Phù hợp hệ thống điện trung thế 22kV

Sản phẩm có các cấp điện áp 22kV, 23kV và 24kV, phù hợp với nhiều cấu hình mạng điện trung thế.

Kết cấu đúc epoxy

Công nghệ đúc chân không bằng hệ nhựa epoxy giúp tạo kết cấu cách điện liền khối và phù hợp với môi trường lắp đặt trong nhà.

Linh hoạt về tỷ số biến đổi

Máy có thể thiết kế một hoặc hai tỷ số và thay đổi tỷ số bằng cách đổi nối phía thứ cấp, giúp tăng khả năng đáp ứng các yêu cầu kỹ thuật khác nhau.

Phục vụ cả đo lường và bảo vệ

Với cấu hình từ 1 đến 2 cuộn thứ cấp, thiết bị có thể được lựa chọn cho mạch đo lường hoặc mạch bảo vệ tùy theo yêu cầu của hệ thống.

Tuân thủ các tiêu chuẩn kỹ thuật

PT22-1ZHIXX được thiết kế và sản xuất theo các tiêu chuẩn được nhà sản xuất công bố như IEC 60044-2, IEC 61869-3, TCVN 7697-2 và TCVN 11845-3.

7. Cách lựa chọn biến điện áp PT22-1ZHIXX phù hợp

Khi lựa chọn biến điện áp trung thế, không nên chỉ dựa vào cấp điện áp 22kV. Người mua cần xác định đầy đủ các thông số của hệ thống.

Trước hết cần kiểm tra điện áp sơ cấp định mức để lựa chọn đúng tỷ số biến đổi. Tiếp theo là điện áp thứ cấp yêu cầu của thiết bị đo hoặc relay.

Số lượng cuộn thứ cấp cũng rất quan trọng. Nếu hệ thống cần đồng thời phục vụ đo lường và bảo vệ, cấu hình cuộn dây phải được xác định phù hợp ngay từ giai đoạn thiết kế.

Ngoài ra cần xem xét công suất tải, cấp chính xác, sơ đồ đấu nối, kích thước lắp đặt và các yêu cầu kỹ thuật riêng của dự án.

Với thiết bị trung thế, khách hàng nên cung cấp bản vẽ, sơ đồ điện hoặc bảng thông số kỹ thuật khi yêu cầu báo giá để hạn chế lựa chọn sai cấu hình.
