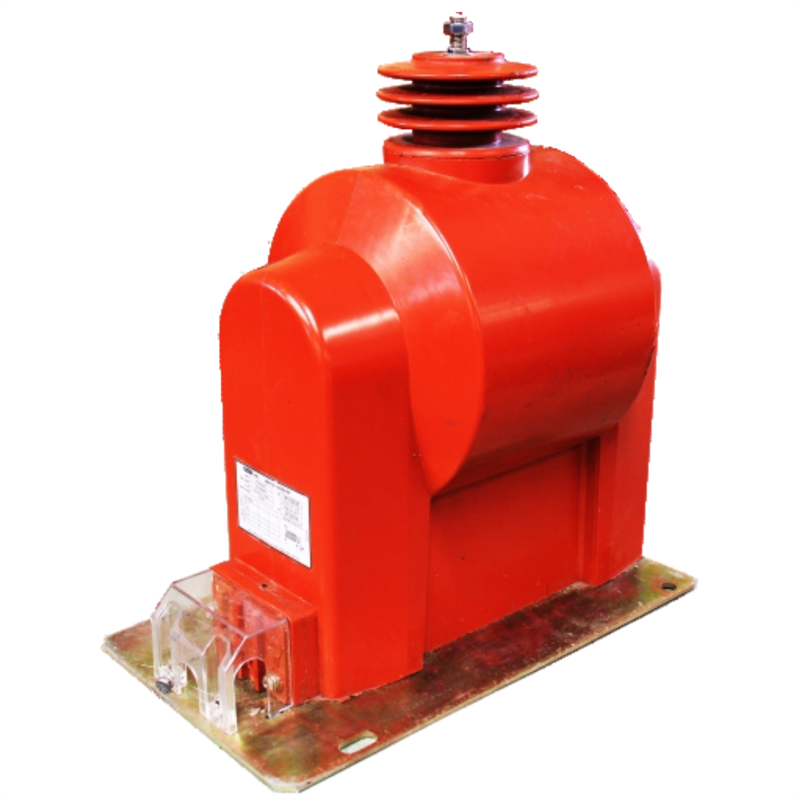

Biến điện áp trung thế 1 pha trong nhà 35kV PT35-1ZHIXX EM6G01

SKU: PT35-1ZHIXX EM6G01 Danh mục: Thương hiệu:

Mô tả sản phẩm

Tổng quan về biến điện áp PT35-1ZHIxx EM6G01

PT35-1ZHIxx thuộc nhóm máy biến điện áp trung thế trong nhà – Indoor Potential Transformers. Theo catalogue EM6G01.07-2025, ký hiệu “PT35” thể hiện dòng thiết bị dành cho cấp điện áp 35kV, trong đó điện áp cao nhất cho thiết bị là 40,5kV.

Ký hiệu 1ZH thể hiện kiểu máy biến điện áp 1 pha 1 sứ, trong khi ký hiệu I thể hiện thiết bị được thiết kế để sử dụng trong nhà.

Một điểm đáng chú ý của PT35-1ZHIxx là sản phẩm có thể được thiết kế với một hoặc hai tỷ số biến đổi. Việc thay đổi tỷ số có thể thực hiện thông qua đấu nối phía thứ cấp, tạo điều kiện thuận lợi khi cần lựa chọn cấu hình phù hợp với yêu cầu của hệ thống.

Máy có thể bố trí từ 1 đến 2 cuộn dây thứ cấp, phục vụ mục đích đo lường hoặc bảo vệ.

Thông số kỹ thuật PT35-1ZHIxx

Theo catalogue kỹ thuật EM6G01.07-2025, một số thông số chính của dòng biến điện áp PT35-1ZHIxx gồm:

Thông số Giá trị
Model PT35-1ZHIxx
Mã catalogue EM6G01.07-2025
Kiểu 1 pha, 1 sứ, trong nhà
Cấp điện áp 35kV
Điện áp cao nhất cho thiết bị 40,5kV
Điện áp sơ cấp định mức 35/√3; 35(22)/√3; 38,5/√3… kV
Điện áp thứ cấp định mức 100; 110; 120; 100/√3; 110/√3; 100/3; 110/3V
Tần số định mức 50Hz
Phụ tải/cấp chính xác đo lường 10–50VA / cấp 0.5–1
Phụ tải/cấp chính xác bảo vệ 10–100VA / 3P
Điện áp thử tần số công nghiệp 1 phút 70kV
Điện áp thử xung sét 170kV
Khối lượng Khoảng 53kg
Nhiệt độ môi trường -5°C đến 45°C
Độ cao lắp đặt Không vượt quá 1.500m
Độ ẩm tương đối trung bình trong 24 giờ Không vượt quá 95%

Các thông số thực tế của thiết bị cần được lựa chọn theo mã đặt hàng, tỷ số biến đổi, số lượng cuộn dây và yêu cầu của từng hệ thống điện cụ thể.

Kết cấu cách điện epoxy đúc chân không

Một trong những đặc điểm quan trọng của biến điện áp PT35-1ZHIxx 35kV là phần cách điện được chế tạo bằng hệ nhựa epoxy Huntsman và thực hiện theo công nghệ đúc chân không.

Theo tài liệu kỹ thuật, hệ vật liệu này có các đặc tính cơ và điện tốt, khả năng chịu sự thay đổi nhiệt độ đột ngột và duy trì đặc tính cách điện trước tác động điện áp đánh thủng trong thời gian dài.

Đối với thiết bị làm việc trong hệ thống điện trung thế, chất lượng cách điện là yếu tố đặc biệt quan trọng bởi nó ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của thiết bị.

Kết cấu epoxy đúc liền cũng giúp tạo nên thân máy chắc chắn, phù hợp với môi trường lắp đặt bên trong các tủ điện và hệ thống phân phối trung thế.

Có thể lựa chọn 1 hoặc 2 cuộn dây thứ cấp

PT35-1ZHIxx có thể được thiết kế với 1 đến 2 cuộn dây thứ cấp. Tùy cấu hình, các cuộn dây này có thể phục vụ:

  • Đo lường điện áp trong hệ thống điện.
  • Cung cấp tín hiệu cho đồng hồ và thiết bị đo.
  • Cung cấp tín hiệu điện áp cho relay bảo vệ.
  • Giám sát trạng thái và thông số vận hành của lưới điện.
  • Phục vụ các mạch bảo vệ và điều khiển trong tủ trung thế.

Catalogue cũng phân biệt phiên bản không có cuộn bảo vệ và phiên bản ký hiệu P – có cuộn bảo vệ, giúp người thiết kế lựa chọn đúng cấu hình theo yêu cầu của hệ thống.

Thiết kế thuận tiện cho lắp đặt

Biến điện áp trung thế PT35-1ZHIxx được thiết kế để có thể lắp đặt chắc chắn thông qua 4 bulông bắt vào 4 lỗ trên chân đế.

Phần chân đế được chế tạo bằng thép có kết cấu vững chắc và được mạ kẽm, tăng khả năng làm việc trong điều kiện môi trường có độ ẩm cao.

Các đầu ra của máy biến điện áp được đúc liền với thân máy. Hộp che đầu đấu dây có nắp và vị trí phục vụ niêm chì, thuận tiện cho quá trình quản lý, kiểm tra và vận hành thiết bị.

Khối lượng thiết bị theo catalogue vào khoảng 53kg.

Khả năng cách điện của PT35-1ZHIxx

Đối với thiết bị cấp 35kV, khả năng chịu điện áp là một tiêu chí quan trọng khi lựa chọn.

PT35-1ZHIxx có:

Điện áp cao nhất cho thiết bị: 40,5kV

Điện áp thử tần số công nghiệp trong 1 phút: 70kV

Điện áp thử xung sét: 170kV

Các giá trị trên cho thấy thiết bị được thiết kế phù hợp với yêu cầu cách điện của hệ thống trung thế tương ứng khi được lựa chọn, lắp đặt và vận hành đúng điều kiện kỹ thuật.

Lưu ý về hiện tượng cộng hưởng sắt từ

Đối với máy biến điện áp 1 pha 1 sứ sử dụng trong hệ thống có trung tính cách ly, catalogue của nhà sản xuất đặc biệt đề cập đến nguy cơ xảy ra cộng hưởng sắt từ – ferroresonance.

Hiện tượng này liên quan đến tương tác phức tạp giữa điện dung của hệ thống và đặc tính điện cảm của máy biến điện áp, có thể tạo ra dao động điện áp và tần số, dẫn đến quá điện áp hoặc quá nhiệt và ảnh hưởng đến thiết bị.

Tài liệu của GELEX ELECTRIC khuyến cáo sử dụng cuộn dây điện áp dư, đấu theo mạch tam giác hở (open delta) đối với hệ thống ba máy biến điện áp một pha. Thiết bị chống cộng hưởng sắt từ có thể được bố trí trong mạch tam giác hở nhằm hạn chế các dao động cộng hưởng.

Đây là yếu tố kỹ thuật cần được kỹ sư thiết kế và đơn vị thi công đặc biệt lưu ý khi triển khai PT35-1ZHIxx trong hệ thống thực tế.
