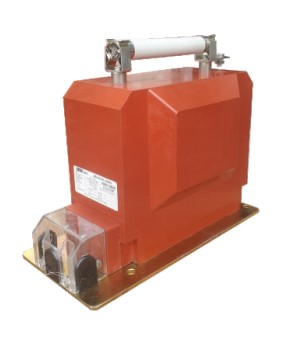

Biến điện áp trung thế 1 pha trong nhà 3-17,5kV PT10-1ZHIXX EM6A12 (cầu chì)

Tổng quan về biến điện áp PT10-1ZHIXX EM6A12

PT10-1ZHIXX thuộc nhóm máy biến điện áp trung thế trong nhà 1 pha 1 sứ. Theo tài liệu kỹ thuật của nhà sản xuất, thân máy được đúc chân không bằng hệ nhựa epoxy Huntsman có đặc tính cơ và điện tốt, chịu được sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Thiết bị được thiết kế với một hoặc hai tỷ số biến đổi. Việc thay đổi tỷ số có thể thực hiện thông qua cách đấu nối phía thứ cấp. Tùy cấu hình, máy có thể trang bị một hoặc hai cuộn dây thứ cấp để phục vụ chức năng đo lường hoặc bảo vệ.

Một đặc điểm đáng chú ý của phiên bản này là khả năng lắp cầu chì theo IEC 60282-1. Đây là yếu tố quan trọng khi thiết kế biến điện áp trong các tủ điện trung thế cần giải pháp bảo vệ sơ cấp đồng bộ và gọn gàng.

Thông số kỹ thuật chính của PT10-1ZHIXX

Dựa trên catalogue EM6A12 do EMIC công bố, một số thông số chính của dòng PT10-1ZHIXX gồm:

Các thông số cụ thể cần được lựa chọn theo tỷ số biến đổi, mục đích đo lường/bảo vệ và thiết kế thực tế của hệ thống.

Cấu tạo và đặc điểm của biến điện áp PT10-1ZHIXX

Cách điện epoxy đúc chân không

Một trong những đặc điểm nổi bật của PT10-1ZHIXX là kết cấu epoxy đúc chân không. Theo tài liệu nhà sản xuất, hệ nhựa epoxy Huntsman được sử dụng có đặc tính cơ học và điện tốt, đồng thời có khả năng chịu sự thay đổi nhiệt độ đột ngột.

Kiểu kết cấu này phù hợp với các thiết bị biến điện áp trung thế lắp đặt trong nhà, đặc biệt tại các tủ điện, trạm phân phối và hệ thống yêu cầu thiết bị có kích thước tương đối gọn.

Thiết kế 1 pha 1 sứ

Trong ký hiệu PT10-1ZHIXX, phần 1ZH thể hiện thiết bị thuộc loại biến điện áp 1 pha 1 sứ, còn ký hiệu I – Indoor cho biết thiết bị được thiết kế để sử dụng trong nhà.

Thiết kế này giúp người phụ trách kỹ thuật dễ dàng nhận diện cấu hình thiết bị khi lập danh mục vật tư hoặc lựa chọn PT cho tủ điện trung thế.

Có thể lựa chọn 1 hoặc 2 tỷ số

PT10-1ZHIXX có khả năng thiết kế với một hoặc hai tỷ số biến đổi. Với phiên bản hai tỷ số, tỷ số có thể được thay đổi thông qua đấu nối phía thứ cấp.

Đây là đặc điểm hữu ích đối với những hệ thống cần linh hoạt về cấu hình đo lường hoặc muốn chuẩn hóa một dòng thiết bị cho nhiều phương án kỹ thuật.

Cuộn thứ cấp phục vụ đo lường và bảo vệ

Thiết bị có thể được cấu hình với một hoặc hai cuộn dây thứ cấp. Tùy yêu cầu của dự án, cuộn thứ cấp có thể phục vụ:

• Hệ thống đo lường điện áp;
• Đồng hồ và thiết bị đo đếm;
• Hệ thống giám sát;
• Mạch bảo vệ;
• Relay và các thiết bị nhận tín hiệu điện áp phù hợp.

Catalogue cũng phân biệt cấu hình có cuộn bảo vệ và không có cuộn bảo vệ, vì vậy khi đặt hàng cần xác định chính xác mục đích sử dụng.

Tích hợp cầu chì – đặc điểm quan trọng của EM6A12

Điểm đáng chú ý của PT10-1ZHIXX EM6A12 là thiết kế cho phép lắp cầu chì trực tiếp trên biến điện áp.

Theo catalogue, cầu chì được bố trí theo IEC 60282-1, với các lựa chọn dòng điện như 1A, 2A… tùy cấu hình và yêu cầu kỹ thuật.

Việc tích hợp cầu chì giúp đơn giản hóa bố trí trong một số thiết kế tủ trung thế, đồng thời tạo thành cụm PT – cầu chì tương đối gọn. Tuy nhiên, trị số cầu chì phải được xác định theo thiết kế, thông số của biến điện áp và yêu cầu phối hợp bảo vệ của hệ thống; không nên lựa chọn chỉ dựa trên dòng định mức một cách riêng lẻ.

Khả năng lắp đặt linh hoạt

PT10-1ZHIXX có thể được lắp ở nhiều vị trí nhờ thân thiết bị được cố định thông qua 4 bulông tại các lỗ trên chân đế.

Phần chân đế được chế tạo từ thép, có kết cấu vững và được mạ kẽm để tăng khả năng làm việc trong điều kiện môi trường có độ ẩm cao.

Các đầu ra thứ cấp được bố trí trên phần đầu nối đúc liền với thân máy. Khu vực đấu dây có nắp che và vị trí niêm chì, thuận tiện cho việc quản lý hệ thống đo lường và hạn chế tác động không mong muốn vào đầu nối.

Điều kiện môi trường làm việc

Theo catalogue của nhà sản xuất, điều kiện sử dụng tham khảo của PT10-1ZHIXX gồm:

Nhiệt độ môi trường: từ -5°C đến +45°C.

Độ cao lắp đặt: không vượt quá 1.500m.

Độ ẩm: giá trị trung bình của độ ẩm tương đối trong khoảng thời gian 24 giờ không vượt quá 95%.

Khi công trình có điều kiện vận hành nằm ngoài phạm vi trên, người sử dụng nên trao đổi với đơn vị cung cấp hoặc nhà sản xuất để xác nhận cấu hình phù hợp trước khi đặt hàng.

Tiêu chuẩn áp dụng

Theo tài liệu kỹ thuật EMIC, dòng biến điện áp PT10-1ZHIXX được thiết kế và sản xuất tham chiếu các tiêu chuẩn như:

IEC 60044-2; IEC 61869-1; IEC 61869-3; TCVN 7697-2; TCVN 11845-1; TCVN 11845-3.

Riêng phần cầu chì được thiết kế để lắp theo IEC 60282-1.

Việc công bố rõ các tiêu chuẩn kỹ thuật giúp kỹ sư và chủ đầu tư thuận tiện hơn khi đối chiếu hồ sơ thiết kế, yêu cầu kỹ thuật và thông số thiết bị trong dự án.

Ứng dụng của biến điện áp trung thế PT10-1ZHIXX

PT10-1ZHIXX phù hợp với nhiều hệ thống điện trung thế lắp đặt trong nhà như trạm điện, tủ trung thế, hệ thống phân phối điện công nghiệp, nhà máy, khu công nghiệp, công trình thương mại và các hệ thống đo lường – bảo vệ.

Chức năng chính của thiết bị là biến đổi điện áp trung thế phía sơ cấp về mức điện áp thứ cấp tiêu chuẩn để thiết bị đo lường, giám sát hoặc bảo vệ có thể tiếp nhận tín hiệu phù hợp.

Nhờ có các lựa chọn về tỷ số, số cuộn thứ cấp và cuộn bảo vệ, PT10-1ZHIXX có thể đáp ứng nhiều sơ đồ kỹ thuật khác nhau.

Lưu ý khi lựa chọn PT10-1ZHIXX

Đối với máy biến điện áp trung thế, không nên lựa chọn thiết bị chỉ dựa vào tên model. Trước khi đặt hàng, khách hàng nên xác định rõ điện áp hệ thống, điện áp sơ cấp định mức, tỷ số biến đổi, điện áp thứ cấp, số cuộn thứ cấp, cấp chính xác, công suất VA, yêu cầu cuộn bảo vệ và thông số cầu chì.

Đặc biệt, cần phân biệt giữa điện áp danh định của hệ thống và điện áp cao nhất cho thiết bị để tránh lựa chọn sai cấp cách điện.

Catalogue EM6A12 thể hiện các cấp chính 6kV và 10kV, tương ứng điện áp cao nhất cho thiết bị 7,2kV và 12kV. Vì vậy, với các yêu cầu ngoài cấu hình catalogue tiêu chuẩn hoặc yêu cầu đến 17,5kV, khách hàng nên xác nhận lại cấu hình cụ thể với đơn vị cung cấp/nhà sản xuất trước khi đặt hàng.
