Biến điện áp ngâm dầu trung thế 1 pha 1 sứ 6-24kV PTX-1ZHODXX (max 50VA)

1. Biến điện áp PTX-1ZHODXX là gì?

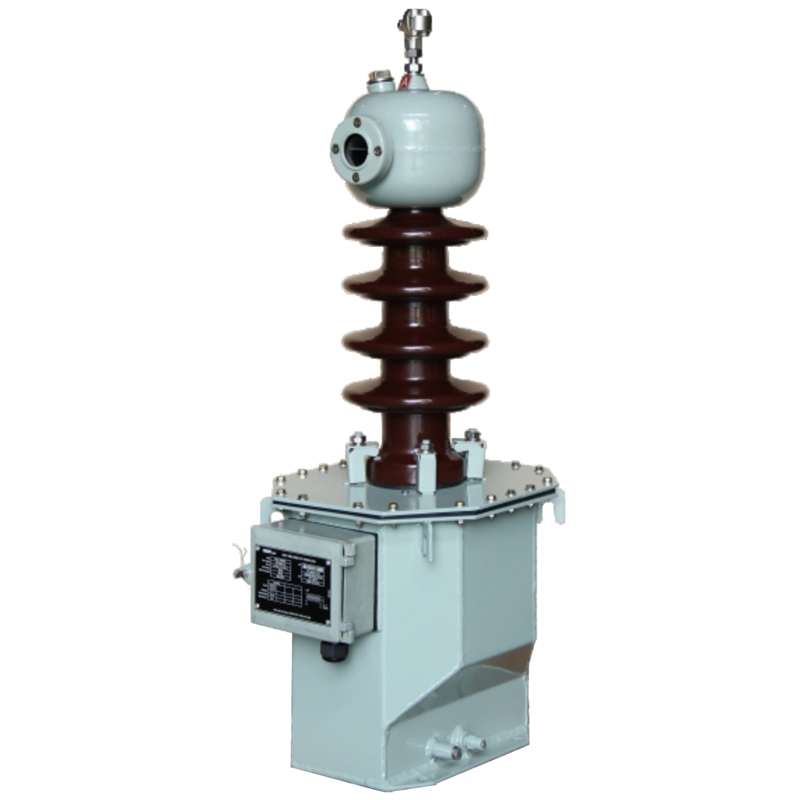

PTX-1ZHODXX là dòng máy biến điện áp trung thế ngoài trời, ngâm dầu cách điện. Thiết bị có nhiệm vụ biến đổi điện áp trung thế ở phía sơ cấp về mức điện áp thứ cấp phù hợp để đưa đến đồng hồ đo, công tơ, thiết bị giám sát hoặc hệ thống bảo vệ.

Theo quy ước ký hiệu của nhà sản xuất:

• PT: Máy biến điện áp (Potential Transformer).
• x: Cấp điện áp tương ứng.
• 1ZH: Loại 1 pha, 1 sứ.
• OD: Kiểu ngoài trời, ngâm dầu.
• 1 hoặc 2: Tương ứng thiết kế 1 tỷ số hoặc 2 tỷ số.
• P: Phiên bản có cuộn dây bảo vệ; trường hợp không có ký hiệu P là loại không có cuộn bảo vệ.

Nhờ cấu hình đa dạng, dòng PTX-1ZHODXX có thể được lựa chọn theo yêu cầu cụ thể của từng hệ thống điện trung thế.

2. Thông số kỹ thuật PTX-1ZHODXX

Một trong những yếu tố quan trọng khi lựa chọn biến điện áp trung thế là đối chiếu chính xác cấp điện áp, tỷ số biến, phụ tải và cấp chính xác với yêu cầu của hệ thống.

Theo catalogue EMIC EM6F01.01-2023, dòng PTx-1ZHODxx có các thông số tham khảo nổi bật như sau:

Với dải phụ tải 15–50VA, sản phẩm đáp ứng các cấu hình đo lường và bảo vệ khác nhau. Khi đặt hàng, người sử dụng cần xác định chính xác tỷ số biến, cấp chính xác và phụ tải yêu cầu thay vì chỉ lựa chọn dựa trên cấp điện áp của lưới.

3. Khả năng cách điện và chịu điện áp

PTX-1ZHODXX sử dụng dầu cách điện, được nhà sản xuất mô tả có điện áp đánh thủng cao và đặc tính cơ – điện phù hợp cho thiết bị điện trung thế.

Tùy cấp điện áp, điện áp cao nhất cho thiết bị lần lượt là 7,2kV, 12kV, 17,5kV và 24kV.

Mức điện áp thử tần số công nghiệp trong 1 phút tương ứng đạt 20kV, 28kV, 38kV và 50kV, trong khi điện áp thử xung sét tương ứng là 40kV, 75kV, 95kV và 125kV.

Các thông số này là cơ sở quan trọng để kỹ sư lựa chọn thiết bị phù hợp với cấp cách điện của hệ thống.

4. Thiết kế dành cho môi trường ngoài trời

PTX-1ZHODXX thuộc nhóm biến điện áp ngoài trời ngâm dầu, được thiết kế hướng tới điều kiện khí hậu nhiệt đới và môi trường có mức độ ô nhiễm cao.

Theo catalogue, điều kiện môi trường làm việc tham khảo gồm:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá +35°C.
• Độ cao lắp đặt đến 1.500m.
• Độ ẩm tương đối lớn nhất 100%.

Chiều dài đường rò nhỏ nhất được công bố là 25mm/kV, một thông số cần quan tâm khi thiết bị được bố trí ngoài trời và phải chịu tác động của độ ẩm, bụi bẩn cũng như điều kiện khí hậu.

5. Một hoặc hai tỷ số biến đổi linh hoạt

Một ưu điểm đáng chú ý của dòng PTx-1ZHODxx là khả năng thiết kế theo một hoặc hai tỷ số biến đổi.

Với phiên bản hai tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua đổi nối ở phía thứ cấp theo thiết kế của thiết bị. Điều này giúp tăng tính linh hoạt khi lựa chọn cấu hình cho hệ thống.

Các mức điện áp sơ cấp định mức được catalogue đề cập gồm những cấu hình như:

10/√3; 11/√3; 15/√3; 22/√3; 22(15)/√3; 23/√3; 24/√3 kV…

Điện áp thứ cấp có thể lựa chọn các mức 100V, 110V, 120V, 100/√3V, 110/√3V, 100/3V hoặc 110/3V, tùy cấu hình và yêu cầu kỹ thuật.

6. Hỗ trợ cả đo lường và bảo vệ

PTX-1ZHODXX có thể được thiết kế với 1 đến 2 cuộn dây thứ cấp. Các cuộn dây này được sử dụng cho mục đích đo lường hoặc bảo vệ.

Đối với mạch đo lường, catalogue thể hiện các cấp chính xác 0.5–1. Đối với ứng dụng bảo vệ, thiết bị có thể có các cấp 3P–6P tùy cấu hình.

Do đó, khi lựa chọn sản phẩm, cần làm rõ thiết bị được sử dụng cho đo lường, bảo vệ hay kết hợp cả hai. Đây là yếu tố ảnh hưởng trực tiếp đến số cuộn thứ cấp, cấp chính xác và phụ tải VA cần đặt.

7. Kết cấu thuận tiện cho lắp đặt và đấu nối

Theo thiết kế của nhà sản xuất, thân biến điện áp được cố định thông qua 4 bulông bắt vào 4 lỗ trên đế.

Catalogue cũng thể hiện nhiều bộ phận phục vụ vận hành và bảo trì như đầu nối sơ cấp, bình dầu phụ, móc cẩu, lỗ đổ dầu, hộp thứ cấp, mặt nhìn dầu, van tháo dầu và vị trí tiếp địa.

Các đầu ra thứ cấp được bố trí trong hộp đấu dây có nắp che và vít kẹp chì, góp phần bảo vệ vị trí đấu nối và hạn chế tác động không mong muốn từ môi trường bên ngoài.

Khối lượng thiết bị theo tài liệu khoảng 56kg, vì vậy quá trình vận chuyển, nâng hạ và lắp đặt cần tuân thủ đúng hướng dẫn kỹ thuật và quy trình an toàn điện.

8. Tiêu chuẩn áp dụng

Theo catalogue EMIC, máy biến điện áp PTx-1ZHODxx được thiết kế và sản xuất theo các tiêu chuẩn được công bố gồm:

IEC 60044-2; IEC 61869-1,3; TCVN 7697-2; TCVN 11845-1,3…

Việc tham chiếu các tiêu chuẩn kỹ thuật là yếu tố quan trọng đối với thiết bị đo lường trung thế, đặc biệt trong các dự án yêu cầu hồ sơ kỹ thuật, nghiệm thu và đồng bộ với thiết kế hệ thống điện.

9. Ứng dụng của biến điện áp ngâm dầu PTX-1ZHODXX

Với đặc tính 1 pha, 1 sứ, ngoài trời và cách điện bằng dầu, PTX-1ZHODXX phù hợp với nhiều hệ thống điện trung thế cần lấy tín hiệu điện áp phục vụ đo lường và bảo vệ.

Thiết bị có thể được xem xét cho trạm biến áp, hệ thống phân phối điện trung thế, hệ thống đo đếm điện năng, mạch giám sát điện áp, mạch bảo vệ và các công trình điện công nghiệp có cấp điện áp phù hợp.

Việc lựa chọn cấu hình cuối cùng cần dựa trên sơ đồ nguyên lý, điện áp hệ thống, tỷ số biến, số cuộn thứ cấp, cấp chính xác, công suất phụ tải và yêu cầu cách điện thực tế của dự án.

10. Lưu ý khi lựa chọn PTX-1ZHODXX

Để chọn đúng biến điện áp trung thế, không nên chỉ dựa vào tên sản phẩm “6–24kV”. Kỹ sư hoặc đơn vị mua hàng nên cung cấp đầy đủ các thông tin như:

• Điện áp lưới và điện áp sơ cấp yêu cầu.
• Điện áp thứ cấp.
• Một hay hai tỷ số biến.
• Số lượng cuộn dây thứ cấp.
• Mục đích đo lường hay bảo vệ.
• Cấp chính xác.
• Phụ tải yêu cầu, tối đa theo dòng sản phẩm này là 50VA.
• Điều kiện môi trường và vị trí lắp đặt.
• Các yêu cầu kỹ thuật riêng của dự án.

Việc xác định đúng ngay từ đầu giúp hạn chế tình trạng chọn sai tỷ số, sai cấp chính xác hoặc cấu hình cuộn thứ cấp không phù hợp.
