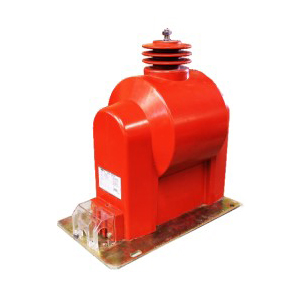

Biến điện áp trung thế 1 pha trong nhà 35kV PT35-1ZHIXX EM6G10 (3 mạch thứ cấp)

Biến điện áp trung thế 1 pha trong nhà 35kV PT35-1ZHIxx là gì?

PT35-1ZHIxx là dòng máy biến điện áp trung thế trong nhà – Indoor Potential Transformer, được thiết kế cho cấp điện áp 35kV.

Theo quy ước ký hiệu của nhà sản xuất:

• PT: Máy biến điện áp – Potential Transformer.
• 35: Cấp điện áp 35kV, điện áp lớn nhất của thiết bị 40,5kV.
• 1ZH: Loại biến điện áp 1 pha, 1 sứ.
• I: Kiểu lắp đặt trong nhà – Indoor.
• 1 hoặc 2: Có thể thể hiện cấu hình một hoặc hai tỷ số biến điện áp.
• P: Phiên bản có cuộn bảo vệ; cấu hình không có ký hiệu P tương ứng loại không có cuộn bảo vệ.

Nhờ kết cấu chuyên dụng, PT35-1ZHIxx có nhiệm vụ biến đổi điện áp phía trung thế xuống mức điện áp thứ cấp thích hợp để phục vụ hệ thống đo lường hoặc bảo vệ mà vẫn bảo đảm khả năng cách ly cần thiết giữa phía trung thế và các thiết bị phía thứ cấp.

Thông số kỹ thuật nổi bật của PT35-1ZHIxx EM6G10

Theo catalogue kỹ thuật EM6G10.07-2025, dòng PT35-1ZHIxx có những thông số đáng chú ý như sau:

Cấp điện áp: 35kV.

Điện áp cao nhất cho thiết bị: 40,5kV.

Điện áp sơ cấp định mức: các cấu hình gồm 35/√3kV, 35(22)/√3kV, 38,5/√3kV và các phương án theo yêu cầu thiết kế.

Điện áp thứ cấp định mức: có thể lựa chọn các mức 100V, 110V, 120V, 100/√3V, 110/√3V, 100/3V hoặc 110/3V tùy cấu hình.

Tần số định mức: 50Hz.

Phụ tải và cấp chính xác đo lường: 10–50VA, cấp chính xác 0.5–1.

Phụ tải và cấp chính xác bảo vệ: 10–100VA, cấp chính xác 3P.

Điện áp thử tần số công nghiệp trong 1 phút: 70kV.

Điện áp thử xung sét: 170kV.

Khối lượng tham khảo: khoảng 53kg.

Các thông số cụ thể của thiết bị khi đặt hàng cần được lựa chọn dựa trên sơ đồ điện, yêu cầu đo lường – bảo vệ và hồ sơ kỹ thuật của từng dự án.

Kết cấu cách điện epoxy đúc chân không

Một trong những đặc điểm đáng chú ý của biến điện áp 35kV PT35-1ZHIxx là hệ thống cách điện.

Theo tài liệu kỹ thuật của nhà sản xuất, sản phẩm được đúc chân không bằng hệ nhựa epoxy của Huntsman. Vật liệu này có các đặc tính cơ và điện phù hợp cho thiết bị điện trung thế, đồng thời có khả năng chịu sự thay đổi nhiệt độ đột ngột và duy trì đặc tính cách điện trước tác động điện áp trong quá trình vận hành lâu dài.

Kết cấu đúc epoxy cũng đặc biệt phù hợp với thiết bị trung thế sử dụng trong nhà vì tạo thành một khối tương đối chắc chắn, thuận tiện khi bố trí trong tủ điện và hạn chế những yêu cầu liên quan đến dầu cách điện như ở một số dòng biến điện áp ngâm dầu.

Có thể sử dụng cho cả đo lường và bảo vệ

PT35-1ZHIxx được thiết kế với cấu hình tỷ số và cuộn thứ cấp tùy theo phiên bản. Catalogue EM6G10 cho biết thiết bị có thể có một hoặc hai tỷ số biến đổi, trong đó việc thay đổi tỷ số có thể thực hiện thông qua đấu nối phía thứ cấp.

Thiết bị có cấu hình cuộn thứ cấp phục vụ các mục đích như:

Đo lường: cung cấp tín hiệu điện áp cho đồng hồ đo, thiết bị giám sát, công tơ hoặc hệ thống thu thập dữ liệu.

Bảo vệ: cung cấp tín hiệu điện áp cho các thiết bị và relay bảo vệ phù hợp với thiết kế hệ thống.

Đối với dự án yêu cầu nhiều mạch tín hiệu thứ cấp hoặc cấu hình đặc biệt, khách hàng nên cung cấp sơ đồ nguyên lý và yêu cầu kỹ thuật để Đức Vinh kiểm tra chính xác mã sản phẩm, số cuộn dây và phương án đấu nối trước khi đặt hàng.

Kết cấu chân đế chắc chắn, thuận tiện lắp đặt

PT35-1ZHIxx được thiết kế để thuận tiện cho quá trình lắp đặt trong hệ thống điện.

Thân biến điện áp được cố định thông qua bốn bulông tại bốn lỗ trên chân đế. Phần chân đế sử dụng thép có kết cấu chắc chắn và được mạ kẽm, góp phần nâng cao khả năng làm việc trong môi trường có độ ẩm cao.

Các đầu ra được bố trí liền với thân máy. Khu vực đấu dây thứ cấp có hộp che với nắp và vị trí niêm chì, hỗ trợ bảo vệ điểm đấu nối cũng như hạn chế tác động không mong muốn trong quá trình khai thác hệ thống.

Lưu ý về hiện tượng cộng hưởng sắt từ

Đây là một yếu tố kỹ thuật quan trọng khi lựa chọn và vận hành biến điện áp trung thế 1 pha.

Đối với máy biến điện áp cảm ứng 1 pha sử dụng trong hệ thống có trung tính cách ly, có khả năng xuất hiện hiện tượng cộng hưởng sắt từ – Ferroresonance.

Hiện tượng này liên quan đến sự tương tác giữa điện dung của hệ thống và đặc tính cảm của máy biến điện áp, có thể tạo ra dao động điện áp, dòng điện và dạng sóng bất thường. Trong những điều kiện nhất định, tình trạng này có thể gây quá điện áp, quá nhiệt và tạo ứng suất điện môi ảnh hưởng đến tuổi thọ hoặc khả năng làm việc của thiết bị.

Nhà sản xuất khuyến cáo sử dụng cuộn điện áp dư đấu theo mạch tam giác hở đối với hệ thống ba pha sử dụng các biến điện áp 1 pha. Thiết bị chống cộng hưởng sắt từ thích hợp có thể được bố trí trong mạch tam giác hở nhằm hạn chế các dao động cộng hưởng.

Do đó, việc thiết kế sơ đồ đấu nối PT35-1ZHIxx cần được thực hiện bởi người có chuyên môn và tuân thủ hồ sơ thiết kế của hệ thống.

Điều kiện làm việc của biến điện áp PT35-1ZHIxx

Theo catalogue EM6G10.07-2025, điều kiện môi trường làm việc tham khảo của sản phẩm gồm:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối trung bình trong khoảng thời gian 24 giờ không vượt quá 95%.
• Thiết bị được thiết kế cho môi trường lắp đặt trong nhà.

Nếu công trình nằm ở độ cao lớn, môi trường có nhiệt độ hoặc độ ẩm đặc biệt, khách hàng nên trao đổi yêu cầu kỹ thuật trước khi lựa chọn thiết bị.

Tiêu chuẩn áp dụng

Biến điện áp PT35-1ZHIxx được thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị được nhà sản xuất công bố, bao gồm:

IEC 60044-2; IEC 61869-1, IEC 61869-3; TCVN 7697-2; TCVN 11845-1, TCVN 11845-3.

Việc tuân thủ các tiêu chuẩn liên quan là cơ sở quan trọng khi đánh giá khả năng ứng dụng thiết bị trong các hệ thống đo lường và bảo vệ điện trung thế.

Ứng dụng của biến điện áp trung thế 35kV PT35-1ZHIxx

Với cấp điện áp 35kV và điện áp cao nhất cho thiết bị 40,5kV, dòng PT35-1ZHIxx có thể được xem xét cho nhiều hệ thống như trạm biến áp trung thế, tủ điện 35kV, hệ thống phân phối điện trong nhà máy, khu công nghiệp, công trình hạ tầng kỹ thuật và hệ thống đo lường – bảo vệ trung thế.

Thiết bị có thể cung cấp điện áp thứ cấp cho hệ thống đo đếm, giám sát thông số điện, relay bảo vệ hoặc các thiết bị điều khiển tùy thuộc vào sơ đồ và cấu hình kỹ thuật được lựa chọn.
