Biến điện áp ngâm dầu trung thế 1 pha 2 sứ cấp nguồn 22kV PT35-1HODXS

1. Tổng quan biến điện áp PT35-1HODxS

Theo tài liệu kỹ thuật của nhà sản xuất, PT35-1HODxS là máy biến áp cấp nguồn trung thế ngoài trời, ngâm trong dầu cách điện. Dầu cách điện có điện áp đánh thủng cao, đồng thời thiết bị được thiết kế hướng đến khả năng làm việc trong điều kiện khí hậu nhiệt đới và môi trường có mức độ ô nhiễm cao.

Tên sản phẩm PT35-1HODxS cũng thể hiện một số đặc điểm kết cấu quan trọng:

• PT35: dòng máy biến áp cấp nguồn thuộc cấp điện áp 35kV.
• 1H: loại 1 pha, 2 sứ.
• OD: thiết bị ngoài trời, ngâm dầu.
• S: máy biến áp cấp nguồn.
• Sản phẩm có thể được thiết kế với 1 tỷ số hoặc 2 tỷ số, tùy cấu hình và yêu cầu của hệ thống.

Đây là điểm cần lưu ý khi lựa chọn thiết bị. Người dùng không nên chỉ dựa vào tên gọi “biến điện áp 22kV” mà cần đối chiếu đồng thời điện áp sơ cấp, điện áp thứ cấp, phụ tải VA, tỷ số biến đổi và yêu cầu cách điện của dự án.

2. Thông số kỹ thuật chính của PT35-1HODxS

Theo catalogue EMIC, dòng PT35-1HODxS có các thông số kỹ thuật tiêu biểu như sau:

Các mức điện áp và công suất cụ thể cần được xác nhận theo cấu hình đặt hàng thực tế của từng công trình.

3. PT35-1HODxS hoạt động như thế nào?

Trong hệ thống điện trung thế, nhiều thiết bị điều khiển, đóng cắt hoặc phụ trợ không thể sử dụng trực tiếp điện áp của đường dây trung thế. Vì vậy cần một thiết bị có khả năng chuyển đổi điện áp xuống mức thấp hơn để tạo nguồn sử dụng phù hợp.

PT35-1HODxS thực hiện nhiệm vụ này bằng cách nhận điện áp ở phía sơ cấp và cung cấp điện áp hạ thế ở phía thứ cấp.

Nhà sản xuất đưa ra nhiều lựa chọn điện áp thứ cấp như 100V, 110V, 120V, 220V, 230V và 240V, nhờ đó thiết bị có thể được cấu hình phù hợp với yêu cầu cấp nguồn của từng hệ thống.

Đặc biệt, PT35-1HODxS có thể được thiết kế theo dạng một hoặc hai tỷ số. Với cấu hình hai tỷ số, tỷ số biến đổi có thể thay đổi thông qua cách đấu nối phía thứ cấp.

4. Ứng dụng của biến điện áp cấp nguồn PT35-1HODxS

Một trong những ứng dụng quan trọng của dòng sản phẩm này là cấp nguồn điện áp thấp cho Recloser.

Recloser là thiết bị đóng cắt được sử dụng phổ biến trên lưới điện phân phối. Hệ thống điều khiển và các bộ phận phụ trợ của Recloser cần nguồn điện phù hợp để vận hành. PT35-1HODxS đảm nhận nhiệm vụ chuyển đổi nguồn trung thế thành nguồn hạ thế theo cấu hình thiết kế.

Ngoài Recloser, nhà sản xuất cũng cho biết PT35-1HODxS có thể cấp nguồn cho các thiết bị điện khác có yêu cầu điện áp và phụ tải phù hợp.

Do đó, thiết bị có thể được xem xét trong:

• Hệ thống điện phân phối trung thế.
• Trạm điện và công trình điện ngoài trời.
• Hệ thống Recloser.
• Hệ thống đóng cắt và điều khiển trung thế.
• Các công trình cần lấy nguồn hạ thế từ đường dây trung thế.

Việc lựa chọn chính xác vẫn cần căn cứ vào sơ đồ điện và thông số thiết kế của từng dự án.

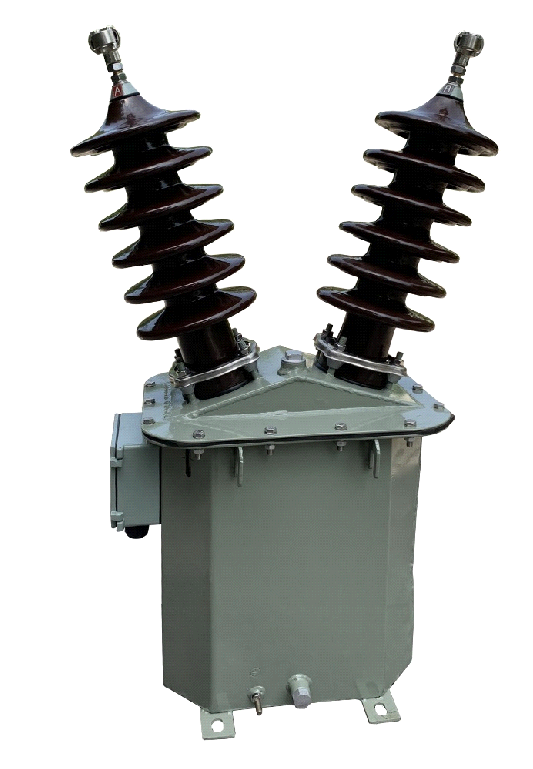

5. Kết cấu 1 pha 2 sứ – ngoài trời ngâm dầu

Một đặc điểm nổi bật của biến điện áp ngâm dầu trung thế PT35-1HODxS là cấu trúc 1 pha 2 sứ.

Thiết bị được thiết kế sử dụng ngoài trời và ngâm trong dầu cách điện. Theo thông tin của EMIC, dầu cách điện có điện áp đánh thủng cao và các đặc tính cơ – điện phù hợp với yêu cầu vận hành thiết bị.

Thiết kế cũng hướng đến khả năng làm việc trong điều kiện khí hậu nhiệt đới và môi trường ô nhiễm nặng.

Phía thứ cấp được bố trí trong hộp đấu dây có nắp bảo vệ và vít kẹp chì, giúp bảo vệ khu vực đấu nối trong quá trình khai thác.

Thiết bị còn được trang bị các bộ phận phục vụ vận hành và lắp đặt như mặt nhìn dầu, lỗ đổ dầu, van tháo dầu, vị trí tiếp địa và móc cẩu.

6. Khả năng cách điện của PT35-1HODxS

Với thiết bị trung thế, khả năng chịu điện áp là thông số cần được quan tâm khi lựa chọn.

PT35-1HODxS có:

Điện áp cao nhất cho thiết bị: 40,5kV

Đây là thông số liên quan đến cấp cách điện của thiết bị, không nên hiểu đơn giản là điện áp vận hành thông thường của hệ thống.

Điện áp thử tần số công nghiệp trong 1 phút: 80kV

Thông số này thể hiện mức điện áp thử nghiệm tần số công nghiệp được catalogue công bố.

Điện áp thử xung sét: 190kV

Đây là một thông số quan trọng đối với thiết bị trung thế lắp đặt ngoài trời, nơi yêu cầu phối hợp cách điện và khả năng chịu các xung điện áp cần được xem xét trong thiết kế hệ thống.

7. Điều kiện môi trường làm việc

Theo tài liệu kỹ thuật EMIC, PT35-1HODxS được thiết kế với điều kiện môi trường tham khảo:

• Nhiệt độ môi trường: -5°C đến +45°C.
• Nhiệt độ trung bình ngày: không vượt quá +35°C.
• Độ cao lắp đặt: không vượt quá 1.500m.
• Độ ẩm tương đối tối đa: 100%.

Những thông số này đặc biệt quan trọng khi thiết bị được sử dụng tại công trình ngoài trời. Nếu vị trí lắp đặt vượt điều kiện tiêu chuẩn, chẳng hạn độ cao lớn hơn giới hạn catalogue, khách hàng nên trao đổi với đơn vị cung cấp và nhà sản xuất để xác nhận cấu hình phù hợp.
