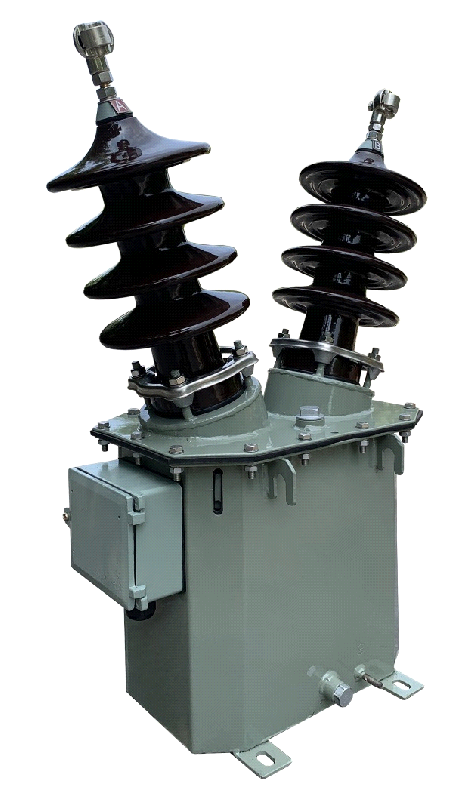

Biến điện áp ngâm dầu trung thế 1 pha 2 sứ cấp nguồn 22kV PT22-1HODXS

Tổng quan về biến điện áp PT22-1HODxS

PT22-1HODxS thuộc dòng máy biến áp cấp nguồn PTx-1HODxS ngâm dầu cách điện. Theo thông tin kỹ thuật từ EMIC, dầu cách điện sử dụng trong thiết bị có điện áp đánh thủng cao và các đặc tính cơ – điện phù hợp với yêu cầu vận hành của thiết bị điện trung thế.

Một ưu điểm đáng chú ý của dòng sản phẩm này là thiết kế hướng đến điều kiện khí hậu nhiệt đới và môi trường ô nhiễm nặng. Đây là yếu tố quan trọng đối với thiết bị điện lắp ngoài trời, nơi nhiệt độ, độ ẩm và điều kiện môi trường có thể thay đổi đáng kể trong quá trình vận hành.

Model PT22-1HODxS được định hướng sử dụng trong hệ thống điện trung thế 22kV, với kết cấu 1 pha và 2 sứ, đáp ứng nhu cầu cấp nguồn hạ thế cho các thiết bị trên lưới điện.

Thông số kỹ thuật tham khảo của PT22-1HODxS

Theo tài liệu sản phẩm do EMIC công bố, dòng PTx-1HODxS có các thông số kỹ thuật chính như sau:

Lưu ý: Tỷ số điện áp, công suất và cấu hình cụ thể cần được lựa chọn theo yêu cầu của từng hệ thống. Khách hàng nên cung cấp thông số kỹ thuật dự án khi đặt hàng để được tư vấn đúng cấu hình.

PT22-1HODxS được sử dụng để làm gì?

Một trong những ứng dụng quan trọng nhất của biến điện áp ngâm dầu trung thế 1 pha 2 sứ PT22-1HODxS là cung cấp nguồn điện hạ thế cho Recloser hoặc các thiết bị khác trên hệ thống điện trung thế.

Recloser là thiết bị đóng cắt và tự động đóng lặp lại thường xuất hiện trên lưới điện phân phối. Để các bộ phận điều khiển, giám sát hoặc phụ trợ hoạt động, hệ thống có thể cần một nguồn điện áp hạ thế phù hợp. PT22-1HODxS thực hiện nhiệm vụ chuyển đổi điện áp từ phía trung thế xuống mức điện áp thứ cấp theo cấu hình thiết kế.

Nhờ đó, sản phẩm có thể được ứng dụng trong trạm điện, hệ thống phân phối điện, lưới điện trung thế, nhà máy sản xuất, khu công nghiệp và các dự án điện có sử dụng thiết bị đóng cắt hoặc điều khiển cần nguồn hạ thế.

Thiết kế một hoặc hai tỷ số linh hoạt

Dòng PTx-1HODxS có thể được thiết kế với một hoặc hai tỷ số biến áp. Với cấu hình phù hợp, người sử dụng có thể thay đổi tỷ số thông qua việc đổi nối ở phía thứ cấp.

Đặc điểm này giúp thiết bị có khả năng thích ứng với nhiều yêu cầu kỹ thuật khác nhau, đặc biệt hữu ích trong các dự án cần lựa chọn điện áp đầu ra theo thiết bị phụ tải.

Tuy nhiên, việc lựa chọn và thay đổi tỷ số phải được thực hiện theo đúng sơ đồ đấu nối và tài liệu kỹ thuật của nhà sản xuất. Với thiết bị điện trung thế, công tác lắp đặt và vận hành cần do nhân sự có chuyên môn thực hiện.

Khả năng làm việc trong điều kiện môi trường khắc nghiệt

PT22-1HODxS được thiết kế phù hợp với điều kiện thời tiết nhiệt đới hóa và môi trường có mức độ ô nhiễm cao. Theo thông số EMIC công bố, thiết bị có thể làm việc trong khoảng nhiệt độ môi trường từ -5°C đến +45°C, nhiệt độ trung bình ngày không vượt quá +35°C.

Độ ẩm tương đối cao nhất có thể đạt 100%, trong khi độ cao lắp đặt tiêu chuẩn không vượt quá 1.500m.

Các thông số môi trường này đặc biệt quan trọng khi lựa chọn máy biến điện áp cho công trình ngoài trời. Nếu dự án có điều kiện lắp đặt vượt ngoài phạm vi tiêu chuẩn, người dùng nên trao đổi cụ thể với đơn vị cung cấp hoặc nhà sản xuất trước khi lựa chọn.

Kết cấu thuận tiện cho quá trình lắp đặt

Bên cạnh đặc tính điện, EMIC cũng chú trọng đến khả năng lắp đặt của dòng PTx-1HODxS.

Thiết bị có thể được cố định bằng bốn bulông thông qua bốn lỗ bố trí trên đế, tạo điều kiện thuận lợi khi bố trí trên kết cấu đỡ phù hợp của hệ thống điện.

Các đầu ra của máy biến áp được bố trí liền với thân máy và được bảo vệ bằng hộp đấu dây có nắp che và vít kẹp chì. Thiết kế này góp phần bảo vệ khu vực đấu nối và hỗ trợ công tác quản lý, kiểm tra thiết bị trong quá trình sử dụng.

Tiêu chuẩn áp dụng cho biến điện áp PT22-1HODxS

Một yếu tố quan trọng khi đánh giá thiết bị điện trung thế là hệ thống tiêu chuẩn thiết kế và sản xuất.

Theo EMIC, dòng máy biến điện áp này được thiết kế, sản xuất theo các tiêu chuẩn:

• IEC 60076-1;
• IEC 60076-3;
• IEC 60044-2;
• IEC 61869-3;
• TCVN 6306-1;
• TCVN 6306-3;
• TCVN 7697-2.

Việc công bố rõ các tiêu chuẩn kỹ thuật giúp kỹ sư, nhà thầu và đơn vị mua hàng có thêm cơ sở để đối chiếu yêu cầu của hồ sơ kỹ thuật, dự án hoặc hệ thống điện trước khi lựa chọn sản phẩm.

Ưu điểm nổi bật của biến điện áp ngâm dầu PT22-1HODxS

Từ các đặc điểm kỹ thuật do nhà sản xuất công bố, PT22-1HODxS có một số điểm đáng chú ý như:

Khả năng cách điện tốt: Thiết bị sử dụng dầu cách điện có điện áp đánh thủng cao, phù hợp với yêu cầu cách điện của thiết bị trung thế.

Phù hợp môi trường nhiệt đới: Thiết kế hướng đến điều kiện thời tiết nhiệt đới hóa và môi trường ô nhiễm nặng.

Ứng dụng thực tế rõ ràng: Sản phẩm có thể sử dụng để cấp nguồn hạ thế cho Recloser và các thiết bị khác trên lưới điện.

Tỷ số linh hoạt: Có thể thiết kế một hoặc hai tỷ số và thay đổi tỷ số bằng phương án đổi nối phía thứ cấp theo cấu hình thiết bị.

Lắp đặt thuận tiện: Phần đế có bốn vị trí bắt bulông giúp cố định thiết bị vào hệ thống giá đỡ.

Đầu ra được bảo vệ: Hộp đấu dây có nắp che và vít kẹp chì giúp bảo vệ khu vực đấu nối thứ cấp.

Khi nào nên lựa chọn PT22-1HODxS?

Biến điện áp ngâm dầu trung thế 1 pha 2 sứ cấp nguồn 22kV PT22-1HODxS phù hợp khi công trình cần một thiết bị chuyển đổi nguồn từ hệ thống trung thế để cung cấp điện áp hạ thế cho Recloser hoặc thiết bị phụ trợ.

Trước khi đặt hàng, đơn vị kỹ thuật nên xác định rõ điện áp sơ cấp, điện áp thứ cấp, tỷ số biến áp, phụ tải yêu cầu, vị trí lắp đặt và điều kiện môi trường.

Đặc biệt, không nên chỉ dựa vào tên model để lựa chọn thiết bị. Cùng một dòng sản phẩm có thể tồn tại nhiều cấu hình điện áp hoặc tỷ số khác nhau tùy yêu cầu của hệ thống.

Mua biến điện áp PT22-1HODxS tại Đức Vinh

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp và tư vấn các dòng thiết bị điện phục vụ công trình, hệ thống phân phối điện và nhu cầu của khách hàng doanh nghiệp.

Đối với biến điện áp ngâm dầu trung thế 1 pha 2 sứ cấp nguồn 22kV PT22-1HODxS, khách hàng nên cung cấp đầy đủ yêu cầu kỹ thuật để Đức Vinh hỗ trợ kiểm tra và lựa chọn cấu hình phù hợp.
