Biến điện áp ngâm dầu trung thế 1 pha cấp nguồn 22kV PT22-1ZHODXS

Name: Biến điện áp ngâm dầu trung thế 1 pha cấp nguồn 22kV PT22-1ZHODXS - NPP Đức Vinh
Brand: Emic
SKU: PT22-1ZHODXS

SKU: PT22-1ZHODXS Danh mục: Biến áp Thương hiệu: Emic

Mô tả sản phẩm

1. Biến điện áp PT22-1ZHODXS là gì?

PT22-1ZHODXS thuộc nhóm máy biến áp cấp nguồn trung thế ngoài trời, ngâm dầu, dạng 1 pha – 1 sứ.

Theo catalogue của nhà sản xuất, ký hiệu sản phẩm có thể hiểu như sau:

PT22: dòng thiết bị cấp điện áp 22kV, điện áp cao nhất cho thiết bị 24kV.
1ZH: loại 1 pha, 1 sứ.
OD: kết cấu ngoài trời, ngâm dầu.
1 hoặc 2: tùy phiên bản 1 tỷ số hoặc 2 tỷ số.
S: máy biến áp cấp nguồn.

Thiết bị có nhiệm vụ chuyển đổi điện áp trung thế phía sơ cấp xuống mức điện áp thấp hơn ở phía thứ cấp nhằm cung cấp nguồn cho Recloser hoặc các thiết bị điện phù hợp khác.

Đây là điểm cần phân biệt khi lựa chọn sản phẩm: PT22-1ZHODXS được thiết kế theo hướng cấp nguồn, vì vậy người mua cần xác định rõ điện áp sơ cấp, điện áp thứ cấp, công suất phụ tải và yêu cầu của thiết bị sử dụng nguồn trước khi đặt hàng.

2. Thông số kỹ thuật PT22-1ZHODXS

Dưới đây là các thông số đáng chú ý theo tài liệu kỹ thuật của nhà sản xuất:

Thông số	Giá trị
Kiểu thiết bị	1 pha – 1 sứ
Kiểu lắp đặt	Ngoài trời
Cách điện	Ngâm dầu
Cấp điện áp	22kV
Điện áp cao nhất cho thiết bị	24kV
Điện áp thử tần số công nghiệp 1 phút	50kV
Điện áp thử xung sét	125kV
Sai số tỷ số biến áp	±0,5%
Phụ tải	75; 100; 150; 200; 300; 500…1000VA
Tần số định mức	50Hz
Khối lượng tham khảo	Khoảng 75kg
Chiều dài đường rò nhỏ nhất	25mm/kV
Kiểu tỷ số	1 tỷ số hoặc 2 tỷ số

Điện áp sơ cấp định mức

Catalogue đưa ra các lựa chọn điện áp sơ cấp như:

22/√3kV; 22(15)/√3kV; 23/√3kV; 24/√3kV…

Tùy cấu hình hệ thống điện thực tế, khách hàng cần lựa chọn đúng tỷ số điện áp theo hồ sơ kỹ thuật của công trình.

Điện áp thứ cấp định mức

Thiết bị hỗ trợ nhiều mức điện áp thứ cấp, chẳng hạn:

120V; 100/√3V; 110/√3V; 220V; 230V; 240V…

Nhờ đó, PT22-1ZHODXS có khả năng đáp ứng nhiều yêu cầu cấp nguồn hạ thế khác nhau.

3. Công suất phụ tải từ 75VA đến 1000VA

Một trong những điểm đáng chú ý của biến điện áp ngâm dầu trung thế 1 pha cấp nguồn 22kV PT22-1ZHODXS là dải phụ tải tương đối rộng.

Theo catalogue, thiết bị có các mức:

75VA – 100VA – 150VA – 200VA – 300VA – 500VA – … – 1000VA.

Việc có nhiều lựa chọn phụ tải giúp kỹ sư và đơn vị thi công dễ lựa chọn cấu hình phù hợp hơn với thiết bị cần cấp nguồn.

Không nên mặc định lựa chọn công suất lớn nhất. Khi thiết kế hệ thống, cần căn cứ vào tổng công suất tiêu thụ, đặc tính tải, yêu cầu vận hành và thông số của thiết bị phía thứ cấp để xác định cấu hình phù hợp.

4. Thiết kế ngâm dầu phù hợp lắp đặt ngoài trời

PT22-1ZHODXS sử dụng dầu cách điện có điện áp đánh thủng cao. Theo mô tả của nhà sản xuất, thiết bị có đặc tính cơ và điện tốt, đồng thời được thiết kế phù hợp với điều kiện khí hậu nhiệt đới hóa và môi trường ô nhiễm nặng.

Đây là yếu tố quan trọng đối với thiết bị điện trung thế thường xuyên phải vận hành ngoài trời.

Điều kiện môi trường làm việc được nhà sản xuất công bố gồm:

Nhiệt độ môi trường: -5°C đến +45°C.
Nhiệt độ trung bình ngày: không vượt quá +35°C.
Độ cao lắp đặt: không vượt quá 1.500m.
Độ ẩm tương đối tối đa: 100%.

Với những công trình có điều kiện môi trường vượt ngoài phạm vi trên, người sử dụng nên trao đổi thông số cụ thể trước khi lựa chọn thiết bị.

5. Hỗ trợ cấu hình 1 tỷ số hoặc 2 tỷ số

PT22-1ZHODXS có thể được thiết kế theo loại một tỷ số hoặc hai tỷ số.

Đối với cấu hình hai tỷ số, tỷ số có thể được thay đổi thông qua cách đấu nối phía thứ cấp. Đặc điểm này giúp thiết bị đáp ứng linh hoạt hơn đối với một số phương án thiết kế và vận hành hệ thống điện.

Tuy nhiên, sơ đồ đấu nối phải được thực hiện đúng tài liệu kỹ thuật và cấu hình thực tế của sản phẩm. Đối với thiết bị trung thế, việc lắp đặt, đấu nối và vận hành cần được thực hiện bởi nhân sự có chuyên môn phù hợp.

6. Cấp nguồn hạ thế cho Recloser và thiết bị điện

Một trong những ứng dụng chính được nhà sản xuất đề cập đối với PT22-1ZHODXS là cấp nguồn điện hạ thế cho Recloser.

Recloser là thiết bị được sử dụng phổ biến trong hệ thống phân phối điện để thực hiện đóng cắt và hỗ trợ xử lý các sự cố theo cấu hình của hệ thống. Các bộ phận điều khiển và thiết bị phụ trợ cần có nguồn điện phù hợp để hoạt động.

PT22-1ZHODXS cho phép lấy nguồn từ phía trung thế và chuyển đổi xuống điện áp thứ cấp theo yêu cầu, chẳng hạn 220V, 230V, 240V hoặc các mức điện áp khác tùy cấu hình.

Ngoài Recloser, catalogue cũng cho biết sản phẩm có thể cấp nguồn cho các thiết bị khác phù hợp với đặc tính kỹ thuật của máy biến áp.

7. Kết cấu thuận tiện cho lắp đặt và bảo vệ đầu nối

Thiết bị được thiết kế để có thể cố định thông qua 4 bulông bắt vào 4 lỗ trên đế.

Phần đầu ra thứ cấp được bố trí liền với thân máy và có hộp đấu dây bảo vệ, đi kèm nắp che và vít kẹp chì. Cấu tạo này giúp bảo vệ khu vực đấu nối trong quá trình khai thác thiết bị ngoài trời.

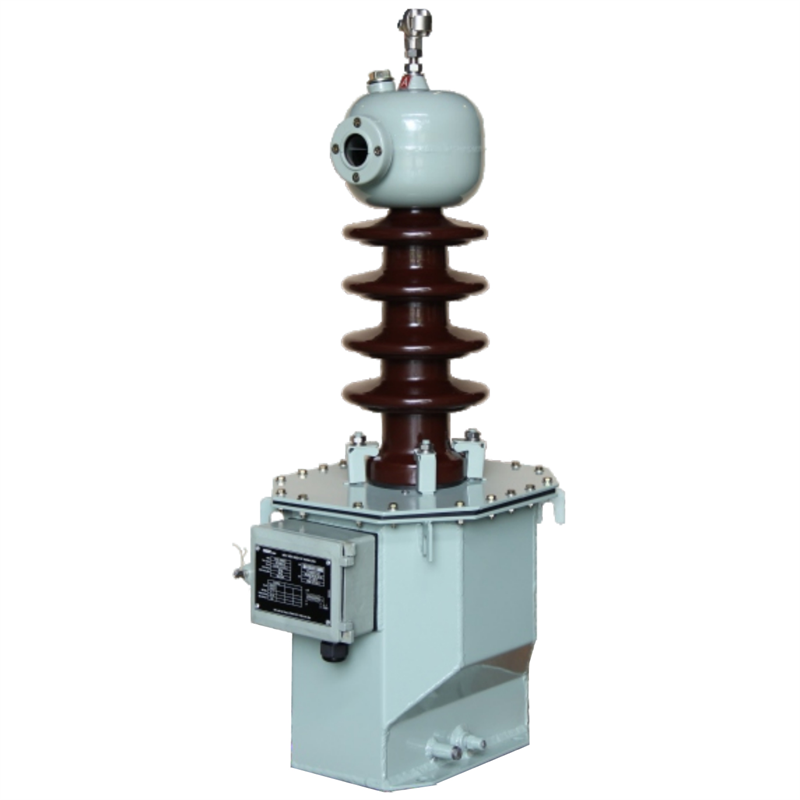

Theo bản vẽ catalogue, thiết bị còn thể hiện các bộ phận chính như:

Đầu nối sơ cấp.
Bình dầu phụ.
Móc cẩu.
Hộp thứ cấp.
Lỗ đổ dầu.
Van tháo dầu.
Điểm tiếp địa.
Đế và lỗ lắp đặt.

Dây dẫn tại đầu nối được tài liệu kỹ thuật ghi nhận đến 120mm².

Khối lượng sản phẩm khoảng 75kg, vì vậy quá trình vận chuyển, nâng hạ và lắp đặt cần sử dụng phương tiện, dụng cụ phù hợp.

8. Tiêu chuẩn thiết kế và sản xuất

Theo catalogue EMIC, máy biến áp được thiết kế và sản xuất tham chiếu các tiêu chuẩn:

IEC 60076-1; IEC 60076-3; IEC 60044-2; IEC 61869-3; TCVN 6306-1; TCVN 6306-3; TCVN 7697-2.

Việc công bố rõ hệ thống tiêu chuẩn là cơ sở quan trọng khi kỹ sư, chủ đầu tư hoặc đơn vị mua hàng xem xét thiết bị cho hồ sơ kỹ thuật và dự án.

Bên cạnh tiêu chuẩn, khi đặt mua thiết bị thực tế cần kiểm tra thêm đúng model, tỷ số điện áp, phụ tải, sơ đồ đấu dây và các yêu cầu kỹ thuật riêng của từng công trình.

9. Vì sao cần lựa chọn đúng cấu hình PT22-1ZHODXS?

Thiết bị trung thế không nên lựa chọn chỉ dựa vào tên sản phẩm hoặc cấp điện áp “22kV”. Hai thiết bị cùng thuộc dòng PT22-1ZHODXS vẫn có thể khác nhau về tỷ số điện áp, điện áp thứ cấp và công suất phụ tải.

Khi đặt hàng, nên cung cấp tối thiểu các thông tin:

Điện áp lưới và điện áp sơ cấp yêu cầu.
Điện áp thứ cấp cần sử dụng.
Công suất phụ tải VA.
Yêu cầu 1 tỷ số hay 2 tỷ số.
Thiết bị được cấp nguồn, ví dụ Recloser.
Điều kiện môi trường và vị trí lắp đặt.
Các yêu cầu kỹ thuật riêng theo thiết kế dự án.

Việc cung cấp đầy đủ thông số giúp hạn chế nguy cơ chọn sai cấu hình và hỗ trợ quá trình báo giá chính xác hơn.

10. Mua biến điện áp ngâm dầu trung thế 1 pha cấp nguồn 22kV PT22-1ZHODXS tại Đức Vinh

Nếu quý khách đang tìm kiếm biến điện áp ngâm dầu trung thế 1 pha cấp nguồn 22kV PT22-1ZHODXS, có thể liên hệ Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh để được trao đổi về cấu hình sản phẩm, thông số kỹ thuật và báo giá theo nhu cầu thực tế.

Khi liên hệ, khách hàng nên cung cấp model PT22-1ZHODXS, điện áp sơ cấp/thứ cấp, phụ tải VA và yêu cầu 1 hoặc 2 tỷ số để việc tư vấn được thuận tiện hơn.
