Biến điện áp cấp nguồn trung thế 1 pha trong nhà 22kV PT22-1HIXX EM6D06

1. Biến điện áp PT22-1HIXX EM6D06 là gì?

PT22-1HIXX thuộc nhóm máy biến điện áp trung thế trong nhà PTx-1HIxx. Theo cách ký hiệu của nhà sản xuất, đây là dòng biến điện áp 1 pha, 2 sứ, lắp đặt trong nhà.

Trong đó:

• PT: máy biến điện áp – Potential Transformer.
• 22: cấu hình có điện áp lớn nhất cho thiết bị 24kV.
• 1H: loại biến điện áp 1 pha, 2 sứ.
• I: Indoor – sử dụng trong nhà.
• 1 hoặc 2: thể hiện thiết bị có 1 hoặc 2 tỉ số tùy cấu hình.
• S: ký hiệu được nhà sản xuất sử dụng đối với cấu hình máy biến áp cấp nguồn.

Cách ký hiệu này giúp kỹ sư và đơn vị thi công dễ dàng xác định cấu hình cơ bản của thiết bị trước khi lựa chọn cho tủ điện hoặc hệ thống trung thế.

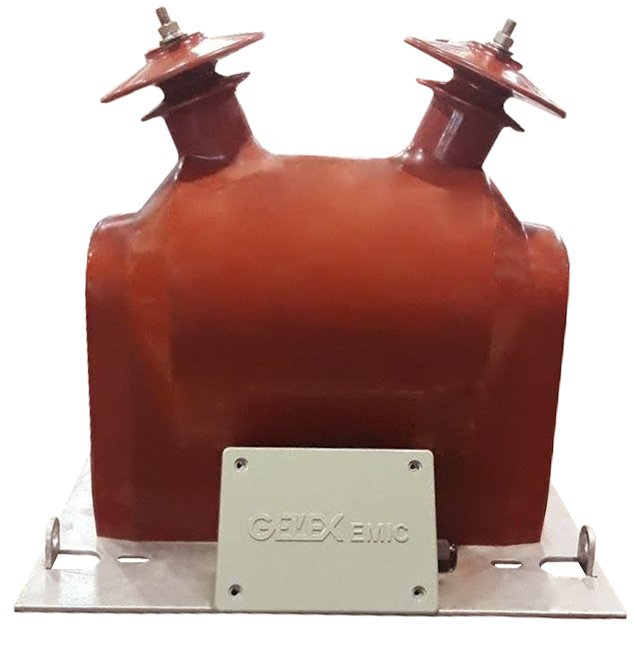

2. Cấu tạo nổi bật của biến điện áp trung thế PT22-1HIXX

Một trong những đặc điểm đáng chú ý của dòng PTx-1HIxx là phần thân máy được đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo tài liệu kỹ thuật của nhà sản xuất, vật liệu này sở hữu đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Đây là yếu tố quan trọng đối với thiết bị hoạt động trong mạng điện trung thế, nơi yêu cầu về cách điện, độ bền cơ học và tính ổn định trong quá trình vận hành tương đối cao.

Sản phẩm còn sử dụng chân đế bằng thép có kết cấu chắc chắn và được mạ kẽm. Máy có thể được cố định thông qua bốn bulông vào các lỗ trên chân đế, thuận tiện cho quá trình bố trí thiết bị trong tủ điện hoặc khu vực lắp đặt.

Các đầu ra được thiết kế liền với thân máy. Khu vực đấu dây thứ cấp có hộp che, nắp bảo vệ và vị trí phục vụ niêm chì.

3. Thông số kỹ thuật PT22-1HIXX EM6D06

Dựa trên catalogue EM6D06.07-2025 của nhà sản xuất, dòng máy biến điện áp PTx-1HIxx có các thông số tham khảo quan trọng như sau:

Điện áp sơ cấp định mức của dòng sản phẩm có nhiều lựa chọn như 6.000V, 8.400V, 12.000V, 12.600V, 15.000/√3V, 22.000/√3V, 22.000V… tùy cấu hình.

Phía thứ cấp cũng có thể lựa chọn các mức như 100V, 110V, 120V, 100/√3V, 110/√3V, 100/3V, 110/3V, 220V, 230V hoặc 240V tùy yêu cầu kỹ thuật của hệ thống.

Do có nhiều cấu hình điện áp và công suất khác nhau, người mua nên xác định chính xác thông số của hệ thống trước khi đặt hàng thay vì chỉ lựa chọn dựa trên tên PT22.

4. Khả năng đo lường, bảo vệ và cấp nguồn

Điểm đáng chú ý của dòng PT22-1HIXX là khả năng đáp ứng nhiều mục đích sử dụng khác nhau.

Thiết bị có thể được thiết kế với một hoặc hai tỉ số biến đổi. Việc thay đổi tỉ số có thể thực hiện thông qua cách đấu nối ở phía thứ cấp theo cấu hình tương ứng.

Máy cũng có thể trang bị 1–2 cuộn dây thứ cấp. Các cuộn thứ cấp có thể phục vụ:

Đo lường: chuyển điện áp trung thế xuống mức điện áp tiêu chuẩn phù hợp với thiết bị đo và hệ thống giám sát.

Bảo vệ: cung cấp tín hiệu điện áp cho các thiết bị bảo vệ khi lựa chọn cấu hình có cuộn dây và cấp chính xác phù hợp.

Cấp nguồn: cung cấp điện áp thấp phục vụ máy cắt, recloser hoặc các thiết bị phụ trợ khác trong hệ thống điện.

Chính khả năng lựa chọn cấu hình này giúp dòng PTx-1HIxx có phạm vi ứng dụng tương đối linh hoạt trong hệ thống phân phối điện trung thế.

5. Khả năng cách điện ở cấp điện áp 22kV

Đối với cấu hình PT22, điện áp lớn nhất cho thiết bị theo catalogue là 24kV.

Ở cấp này, tài liệu EMIC công bố:

• Điện áp thử tần số công nghiệp trong 1 phút: 50kV.
• Điện áp thử xung sét: 125kV.

Đây là những thông số cần được kỹ sư xem xét khi thiết kế và lựa chọn thiết bị cho hệ thống trung thế, đặc biệt khi cần đánh giá khả năng phối hợp cách điện giữa biến điện áp và các thiết bị khác trong tủ điện.

6. Tiêu chuẩn áp dụng

Theo catalogue EMIC, dòng máy biến điện áp PTx-1HIxx được thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị kỹ thuật như:

IEC 60044-2; IEC 61869-3; TCVN 7697-2; IEC 60076-1,3…

Việc tham chiếu các tiêu chuẩn kỹ thuật rõ ràng giúp chủ đầu tư, kỹ sư thiết kế và đơn vị thi công có thêm cơ sở khi xem xét thiết bị cho hồ sơ kỹ thuật của công trình.

7. Ứng dụng của PT22-1HIXX trong hệ thống điện

Với thiết kế trong nhà và cấp điện áp đến 22kV, biến điện áp PT22-1HIXX có thể được xem xét sử dụng trong nhiều hệ thống như:

• Tủ điện trung thế 22kV.
• Tủ phân phối điện trung thế.
• Trạm biến áp nhà máy.
• Hệ thống điện công nghiệp.
• Hệ thống đo đếm và giám sát điện áp.
• Mạch bảo vệ trung thế.
• Hệ thống cấp nguồn phụ trợ.
• Nhà máy sản xuất và khu công nghiệp.
• Trạm điện của tòa nhà, trung tâm thương mại hoặc công trình hạ tầng.
• Các hệ thống cần chuyển đổi điện áp trung thế về mức điện áp thấp phục vụ thiết bị phụ trợ.

Tuy nhiên, cấu hình thực tế phải được lựa chọn theo sơ đồ nguyên lý, điện áp hệ thống, điện áp thứ cấp, công suất tải và yêu cầu cấp chính xác của từng dự án.
