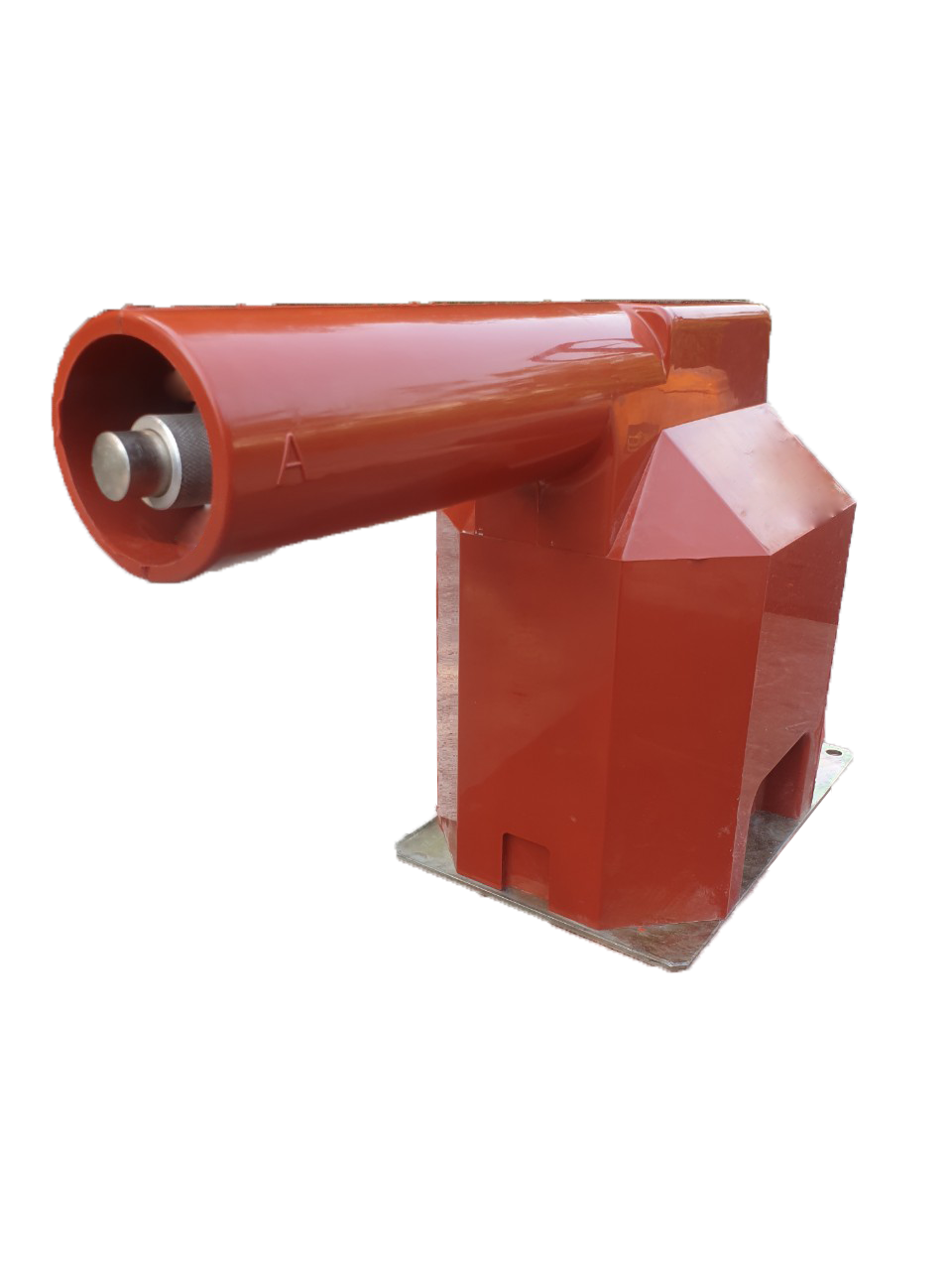

MÁY BIẾN ĐIỆN ÁP 35KV TRONG NHÀ PT35-1ZHIXX WITH FUSE

Máy biến điện áp 35kV trong nhà PT35-1ZHIxx With Fuse là gì?

PT35-1ZHIxx là máy biến điện áp trung thế kiểu cảm ứng, loại 1 pha – 1 sứ – sử dụng trong nhà, thuộc cấp điện áp 35kV.

Theo catalogue của nhà sản xuất, thiết bị có thể được thiết kế với một hoặc hai tỷ số biến đổi, trong đó tỷ số có thể thay đổi thông qua việc đổi nối ở phía thứ cấp.

Máy có thể có từ 1 đến 2 cuộn dây thứ cấp, tùy cấu hình. Các cuộn thứ cấp được sử dụng để phục vụ mục đích đo lường điện áp hoặc cung cấp tín hiệu cho hệ thống bảo vệ.

Điểm đáng chú ý của phiên bản này là máy biến điện áp được tích hợp vị trí lắp cầu chì theo IEC 60282-1, tạo thuận lợi khi bố trí giải pháp bảo vệ trong hệ thống điện trung thế.

Thông số kỹ thuật PT35-1ZHIxx

Một số thông số quan trọng theo tài liệu kỹ thuật của nhà sản xuất:

• Model: PT35-1ZHIxx
• Loại thiết bị: Máy biến điện áp trung thế
• Kiểu: 1 pha, 1 sứ
• Vị trí lắp đặt: Trong nhà
• Cấp điện áp: 35kV
• Điện áp cao nhất cho thiết bị: 40,5kV
• Điện áp sơ cấp định mức: 35/√3; 35(22)/√3; 38,5/√3… kV
• Điện áp thứ cấp định mức: 100V; 110V; 120V; 100/√3V; 110/√3V; 100/3V; 110/3V
• Tần số định mức: 50Hz
• Điện áp thử tần số công nghiệp trong 1 phút: 70kV
• Điện áp thử xung sét: 170kV
• Phụ tải/cấp chính xác đo lường: 10–100VA / cấp 0.5–1
• Phụ tải/cấp chính xác bảo vệ: 10–100VA / 3P
• Số cuộn thứ cấp: 1–2 cuộn tùy cấu hình
• Khối lượng: khoảng 70kg
• Nhiệt độ môi trường: -5°C đến +45°C
• Độ ẩm tương đối trung bình trong 24 giờ: không vượt quá 95%
• Độ cao lắp đặt: không vượt quá 1.500m
• Cầu chì: tích hợp vị trí lắp cầu chì theo IEC 60282-1.

Các thông số thực tế cần được lựa chọn theo đúng mã cấu hình PT35-1ZHIxx và yêu cầu của từng hệ thống.

Kết cấu cách điện bằng nhựa Epoxy

Một trong những đặc điểm quan trọng của máy biến điện áp 35kV PT35-1ZHIxx là phần thân được đúc chân không bằng hệ nhựa epoxy.

Theo thông tin kỹ thuật từ nhà sản xuất, vật liệu epoxy được sử dụng có các đặc tính cơ và điện tốt, khả năng chịu sự thay đổi nhiệt độ đột ngột và duy trì khả năng chịu điện áp đánh thủng trong thời gian dài.

Kiểu kết cấu này đặc biệt phù hợp với máy biến điện áp trung thế lắp đặt trong nhà, nơi yêu cầu thiết bị có kết cấu chắc chắn và khả năng cách điện phù hợp với cấp điện áp làm việc.

Thiết kế 1 pha 1 sứ dành cho hệ thống 35kV

Ký hiệu PT35-1ZHIxx thể hiện một số đặc điểm cơ bản của thiết bị.

Trong đó:

PT – Potential Transformer, máy biến điện áp.

35 – cấp điện áp 35kV, với điện áp lớn nhất cho thiết bị là 40,5kV.

1ZH – máy biến điện áp loại 1 pha, 1 sứ.

I – Indoor, thiết bị sử dụng trong nhà.

Các ký hiệu tiếp theo thể hiện cấu hình về số tỷ số và cuộn bảo vệ. Theo catalogue, thiết bị có thể có 1 hoặc 2 tỷ số và có phiên bản có hoặc không có cuộn bảo vệ.

Nhờ đó, người dùng có thể lựa chọn cấu hình phù hợp với sơ đồ đo lường và bảo vệ của từng công trình.

Tích hợp vị trí lắp cầu chì bảo vệ

Điểm khác biệt đáng chú ý của phiên bản PT35-1ZHIxx With Fuse là khả năng lắp cầu chì trực tiếp trên thiết bị theo tiêu chuẩn IEC 60282-1.

Trong hệ thống trung thế, cầu chì là một thành phần bảo vệ quan trọng. Việc thiết kế sẵn vị trí lắp cầu chì giúp thuận tiện hơn trong quá trình thiết kế, lắp đặt và tổ chức hệ thống bảo vệ.

Tuy nhiên, việc lựa chọn thông số cầu chì cần căn cứ vào thiết kế hệ thống và hồ sơ kỹ thuật. Catalogue thể hiện các mức cầu chì như 1A, 2A, 3A, 6,3A… nhưng không nên lựa chọn chỉ dựa trên cấp điện áp của máy biến điện áp.

Khả năng đo lường và bảo vệ

PT35-1ZHIxx có thể được cấu hình với cuộn thứ cấp phục vụ đo lường hoặc bảo vệ.

Đối với chức năng đo lường, catalogue công bố dải phụ tải từ 10–100VA, với cấp chính xác 0.5–1.

Đối với chức năng bảo vệ, thiết bị có cấu hình phụ tải 10–100VA, cấp chính xác 3P.

Nhờ đó, máy biến điện áp có thể cung cấp tín hiệu điện áp thứ cấp cho các thiết bị phù hợp trong hệ thống như đồng hồ đo, công tơ, thiết bị giám sát hoặc relay bảo vệ, tùy theo thiết kế của tủ và trạm điện.

Kết cấu chắc chắn, thuận tiện lắp đặt

PT35-1ZHIxx được thiết kế để có thể lắp đặt ở nhiều vị trí thông qua 4 bulông cố định vào 4 lỗ trên chân đế.

Phần chân đế được chế tạo bằng thép, có kết cấu vững chắc và được mạ kẽm nhằm tăng khả năng làm việc trong môi trường có độ ẩm cao.

Các đầu ra của máy biến điện áp được đúc liền với thân máy. Phần đấu nối thứ cấp được bố trí trong hộp có nắp che và có vị trí niêm chì, giúp bảo vệ khu vực đấu dây và hỗ trợ quản lý thiết bị trong quá trình vận hành.

Lưu ý về hiện tượng cộng hưởng sắt từ

Đối với máy biến điện áp cảm ứng 1 pha sử dụng trong hệ thống có trung tính cách ly, cộng hưởng sắt từ (ferroresonance) là vấn đề kỹ thuật cần được xem xét.

Hiện tượng này liên quan đến sự tương tác giữa điện dung của hệ thống và đặc tính cảm của máy biến điện áp, có thể gây dao động điện áp, quá điện áp hoặc quá nhiệt, từ đó ảnh hưởng đến tuổi thọ và độ an toàn của thiết bị.

Nhà sản xuất khuyến cáo sử dụng cuộn dây điện áp dư, đấu theo mạch tam giác hở, kết hợp thiết bị chống cộng hưởng sắt từ phù hợp trong hệ thống ba pha.

Vì vậy, việc thiết kế sơ đồ đấu nối PT35-1ZHIxx cần được thực hiện bởi đơn vị hoặc kỹ sư điện có chuyên môn, dựa trên sơ đồ và yêu cầu bảo vệ cụ thể của công trình.

Tiêu chuẩn áp dụng

Theo catalogue, dòng máy biến điện áp PT35-1ZHIxx được thiết kế và sản xuất tham chiếu các tiêu chuẩn:

• IEC 60044-2
• IEC 61869-1,3
• TCVN 7697-2
• TCVN 11845-1,3
• Vị trí lắp cầu chì theo IEC 60282-1.

Việc có thông tin tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư, chủ đầu tư và đơn vị thi công thuận tiện hơn khi đối chiếu yêu cầu kỹ thuật của dự án.

Ứng dụng của máy biến điện áp 35kV PT35-1ZHIxx

Với cấp điện áp 35kV và cấu hình thứ cấp phục vụ đo lường hoặc bảo vệ, sản phẩm có thể được xem xét cho nhiều hệ thống như:

• Tủ điện và tủ phân phối trung thế 35kV
• Trạm biến áp và trạm phân phối điện
• Hệ thống đo lường điện áp trung thế
• Hệ thống relay bảo vệ
• Nhà máy và khu công nghiệp
• Hệ thống điện của công trình hạ tầng
• Các hệ thống phân phối điện yêu cầu tín hiệu điện áp phục vụ giám sát và điều khiển.

Cấu hình chính xác cần được lựa chọn dựa trên điện áp sơ cấp, điện áp thứ cấp, số cuộn dây, phụ tải VA, cấp chính xác và yêu cầu bảo vệ của từng dự án.

Kinh nghiệm lựa chọn PT35-1ZHIxx phù hợp

Khi đặt mua máy biến điện áp 35kV trong nhà PT35-1ZHIxx With Fuse, khách hàng không nên chỉ cung cấp tên sản phẩm mà nên xác định đầy đủ các thông số kỹ thuật.

Đặc biệt cần kiểm tra điện áp sơ cấp, tỷ số biến áp, điện áp thứ cấp, số lượng cuộn thứ cấp, cấp chính xác, công suất VA, yêu cầu cuộn bảo vệ, sơ đồ đấu nối và thông số cầu chì.

Việc xác định đúng cấu hình ngay từ đầu giúp hạn chế tình trạng thiết bị không tương thích với tủ điện hoặc hệ thống đo lường – bảo vệ đang sử dụng.

Đức Vinh – Tư vấn máy biến điện áp 35kV PT35-1ZHIxx

Nếu quý khách đang tìm hiểu MÁY BIẾN ĐIỆN ÁP 35KV TRONG NHÀ PT35-1ZHIXX WITH FUSE, Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh hỗ trợ cung cấp thông tin và tư vấn lựa chọn cấu hình thiết bị phù hợp với yêu cầu kỹ thuật của từng công trình.

Khi liên hệ, khách hàng nên cung cấp model, tỷ số biến, cấp chính xác, công suất VA, số cuộn thứ cấp và yêu cầu cầu chì để việc kiểm tra cấu hình được nhanh chóng và chính xác hơn.
