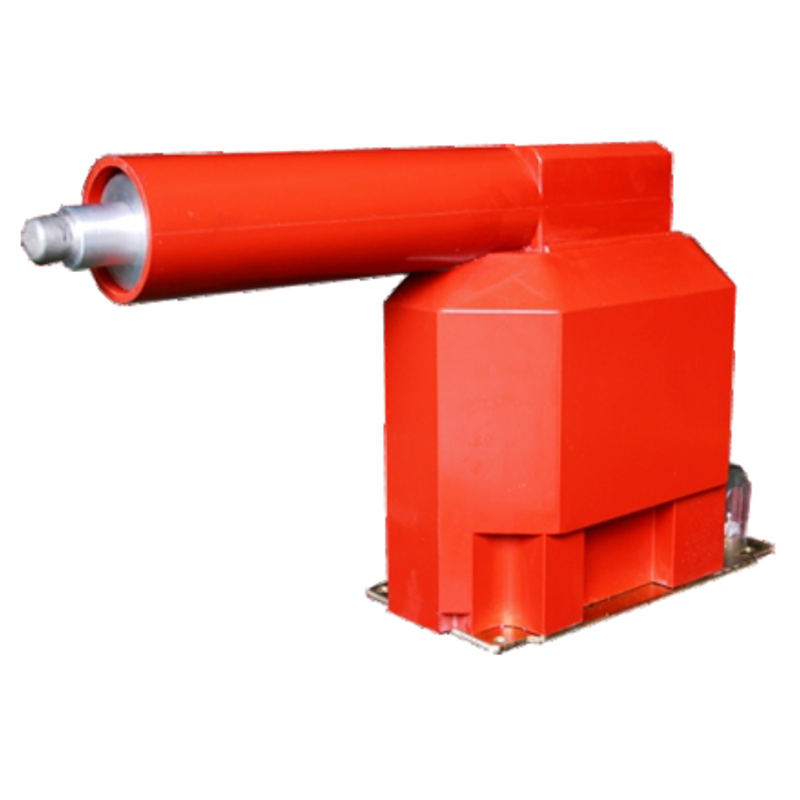

Biến điện áp trung thế 1 pha trong nhà 22kV PT22-1ZHIXX EM6D13 có cầu chì

Tổng quan về biến điện áp PT22-1ZHIXX EM6D13

PT22-1ZHIXX thuộc nhóm máy biến điện áp trung thế trong nhà. Với phiên bản PT22, điện áp cao nhất dành cho thiết bị là 24kV, phù hợp để lựa chọn cho mạng điện trung thế 22kV khi các thông số hệ thống và yêu cầu thiết kế tương thích.

Về nguyên lý ứng dụng, máy biến điện áp nhận điện áp trung thế ở phía sơ cấp và biến đổi thành điện áp thứ cấp tiêu chuẩn để đưa đến các thiết bị đo lường, giám sát hoặc bảo vệ. Nhờ đó, các thiết bị thứ cấp không phải làm việc trực tiếp ở mức điện áp trung thế.

Điểm đáng chú ý của phiên bản EM6D13 là thiết kế có cầu chì, giúp bổ sung giải pháp bảo vệ ngay trên thiết bị trong cấu hình hệ thống phù hợp.

Thông số kỹ thuật nổi bật của PT22-1ZHIXX EM6D13

Theo tài liệu kỹ thuật EM6D13.07-2025, một số thông số quan trọng của dòng sản phẩm gồm:

• Kiểu thiết bị: máy biến điện áp trung thế 1 pha, 1 sứ.
• Môi trường lắp đặt: trong nhà.
• Điện áp cao nhất của thiết bị PT22: 24kV.
• Điện áp thử tần số công nghiệp trong 1 phút ở cấp 24kV: 50kV.
• Điện áp thử xung sét ở cấp 24kV: 125kV.
• Điện áp sơ cấp định mức có tùy chọn 22000/√3 V.
• Điện áp thứ cấp định mức: có các lựa chọn 100V, 110V, 120V, 100/√3V, 110/√3V, 100/3V hoặc 110/3V tùy cấu hình.
• Tần số định mức: 50Hz.
• Phụ tải/cấp chính xác đo lường: 10–50VA, cấp 0.5–1.
• Phụ tải/cấp chính xác bảo vệ: 10–100VA, cấp 3P.
• Khối lượng tham khảo: khoảng 38kg.
• Cầu chì theo IEC 60282-1, catalog thể hiện các mức 0,5A; 1A; 2A…
• Nhiệt độ môi trường làm việc: -5°C đến 45°C.
• Độ cao lắp đặt: đến 1.500m.
• Độ ẩm tương đối tối đa: 100%.

Các thông số cụ thể cần được lựa chọn theo mã cấu hình và yêu cầu của từng hệ thống điện.

Kết cấu đúc epoxy chân không

Một trong những đặc điểm kỹ thuật đáng chú ý của biến điện áp trung thế PT22-1ZHIXX là phần thân được đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo mô tả của nhà sản xuất, vật liệu này có các đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Kết cấu đúc epoxy cũng phù hợp với đặc điểm của thiết bị trung thế lắp đặt trong nhà, nơi yêu cầu tính cách điện, độ ổn định cơ học và thiết kế gọn gàng để bố trí trong hệ thống tủ điện.

Thiết kế 1 hoặc 2 tỷ số linh hoạt

Dòng PTx-1ZHIxx có thể được thiết kế với một hoặc hai tỷ số biến đổi. Với phiên bản hai tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua đổi nối phía thứ cấp.

Đây là một đặc điểm hữu ích khi thiết kế hệ thống điện cần nhiều phương án đo lường hoặc muốn tăng khả năng linh hoạt khi cấu hình thiết bị.

Máy cũng có thể trang bị 1 đến 2 cuộn dây thứ cấp. Tùy cấu hình, cuộn thứ cấp được sử dụng cho mục đích đo lường hoặc bảo vệ.

Tích hợp cầu chì – Điểm nổi bật của EM6D13

Khác với một số phiên bản máy biến điện áp thông thường, PT22-1ZHIXX EM6D13 thuộc dòng máy biến điện áp trung thế trong nhà có cầu chì.

Theo catalog, cầu chì sử dụng theo tiêu chuẩn IEC 60282-1, với các lựa chọn được thể hiện như 0,5A, 1A và 2A.

Việc lựa chọn trị số cầu chì không nên thực hiện chỉ dựa trên điện áp danh định. Đơn vị thiết kế hoặc kỹ thuật cần căn cứ vào cấu hình máy biến điện áp, sơ đồ đấu nối và yêu cầu phối hợp bảo vệ của hệ thống để lựa chọn chính xác.

Khả năng lắp đặt thuận tiện

PT22-1ZHIXX được thiết kế để có thể bố trí linh hoạt trong hệ thống. Thân máy được cố định bằng 4 bulông thông qua 4 lỗ trên chân đế.

Phần chân đế được chế tạo bằng thép có kết cấu chắc chắn và được mạ kẽm, giúp tăng khả năng làm việc trong điều kiện môi trường có độ ẩm cao.

Các đầu ra của máy biến điện áp được đúc liền với thân máy. Hộp che ổ đấu dây có nắp và vị trí niêm chì, thuận tiện cho việc quản lý, kiểm tra và hạn chế tác động không mong muốn vào phần đấu nối thứ cấp.

PT22-1ZHIXX được sử dụng để làm gì?

Trong thực tế, biến điện áp trung thế 1 pha trong nhà 22kV PT22-1ZHIXX có thể được lựa chọn cho nhiều hệ thống điện trung thế như tủ điện trung thế, trạm phân phối, hệ thống đo đếm và các hệ thống bảo vệ.

Thiết bị đảm nhiệm vai trò biến đổi điện áp phía sơ cấp xuống mức điện áp thứ cấp tiêu chuẩn, phục vụ cho:

Đo lường điện áp: cung cấp tín hiệu điện áp phù hợp cho đồng hồ, thiết bị đo và hệ thống giám sát.

Đo đếm điện năng: kết hợp với các thiết bị đo đếm phù hợp trong hệ thống điện trung thế.

Bảo vệ hệ thống: phiên bản có cuộn bảo vệ có thể cung cấp tín hiệu điện áp cho hệ thống rơ le và thiết bị bảo vệ theo thiết kế.

Giám sát vận hành: tín hiệu thứ cấp có thể được sử dụng làm dữ liệu đầu vào cho hệ thống giám sát điện khi cấu hình kỹ thuật đáp ứng yêu cầu.

Tiêu chuẩn thiết kế và sản xuất

Theo catalog EM6D13.07-2025, dòng máy biến điện áp PTx-1ZHIxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị gồm:

IEC 60044-2; IEC 61869-1; IEC 61869-3; TCVN 7697-2; TCVN 11845-1 và TCVN 11845-3.

Đây là thông tin quan trọng đối với đơn vị tư vấn, thiết kế, chủ đầu tư và kỹ sư điện khi cần kiểm tra yêu cầu kỹ thuật của thiết bị trước khi đưa vào dự án.

Ý nghĩa ký hiệu PT22-1ZHIXX

Catalog của nhà sản xuất cung cấp hệ thống ký hiệu giúp người dùng nhận biết cấu hình cơ bản của thiết bị.

Trong đó:

PT22 thể hiện dòng máy có điện áp cao nhất dành cho thiết bị là 24kV, phù hợp nhóm ứng dụng mạng điện 22kV.

1ZH thể hiện loại máy biến điện áp 1 pha, 1 sứ.

I thể hiện thiết bị được thiết kế lắp đặt trong nhà.

Ngoài ra, thiết bị có thể được cấu hình 1 hoặc 2 tỷ số và lựa chọn có hoặc không có cuộn dây bảo vệ. Vì vậy, khi đặt hàng PT22-1ZHIXX, khách hàng nên cung cấp đầy đủ tỷ số biến, công suất, cấp chính xác và yêu cầu cuộn thứ cấp.

Lưu ý khi lựa chọn biến điện áp trung thế 22kV

Không nên lựa chọn máy biến điện áp chỉ dựa vào tên gọi “22kV”. Để thiết bị phù hợp với hệ thống, kỹ sư hoặc đơn vị mua hàng cần xác định rõ điện áp sơ cấp, điện áp thứ cấp, số lượng cuộn thứ cấp, cấp chính xác, công suất VA, mục đích đo lường hay bảo vệ và yêu cầu cầu chì.

Đặc biệt, với hệ thống cần cả chức năng đo lường và bảo vệ, cần xác định chính xác cấu hình cuộn dây ngay từ giai đoạn thiết kế và đặt hàng.

Việc đấu nối, thử nghiệm và đưa thiết bị trung thế vào vận hành cần được thực hiện bởi nhân sự có chuyên môn, tuân thủ hồ sơ thiết kế và các quy định an toàn điện hiện hành.
