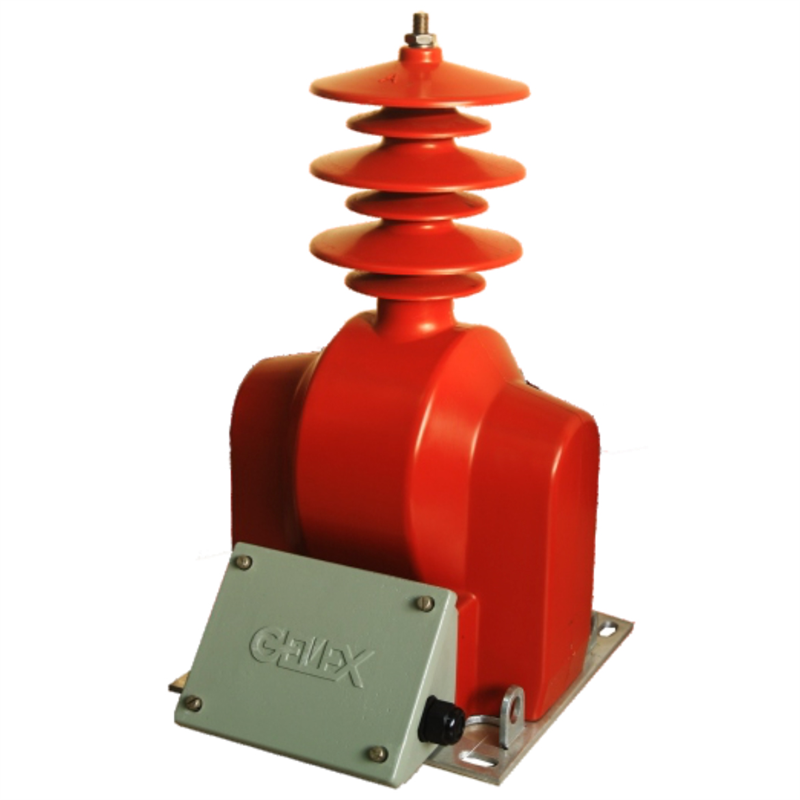

BIẾN ĐIỆN ÁP 22KV NGOÀI TRỜI PT22-1ZHO1 – GIẢI PHÁP ĐO LƯỜNG ĐIỆN ÁP TRUNG THẾ

Thông số kỹ thuật nổi bật của PT22-1ZHO1

Đối với dòng PTx-1ZHOxx, catalogue của nhà sản xuất công bố các thông số đáng chú ý như sau:

Thông số cụ thể trên nhãn sản phẩm cần được lựa chọn theo yêu cầu của hệ thống, đặc biệt là tỉ số biến, điện áp thứ cấp, công suất và cấp chính xác.

Kết cấu phù hợp với môi trường ngoài trời

Một trong những đặc điểm đáng chú ý của biến điện áp PT22-1ZHO1 là vật liệu cách điện.

Theo tài liệu kỹ thuật của nhà sản xuất, dòng PTx-1ZHOxx được đúc bằng hệ nhựa Araldite ứng dụng ngoài trời của Huntsman với công nghệ đúc trong chân không. Vật liệu có đặc tính cơ và điện phù hợp với yêu cầu của thiết bị trung thế ngoài trời.

Thiết kế này mang lại một số ưu điểm quan trọng như khả năng chịu sự thay đổi nhiệt độ, khả năng chống tác động của tia cực tím và thích hợp với điều kiện khí hậu nhiệt đới cũng như môi trường có mức ô nhiễm cao.

Đây là yếu tố đáng quan tâm đối với thiết bị phải vận hành lâu dài bên ngoài nhà trạm, nơi thường xuyên chịu ảnh hưởng của nhiệt độ, độ ẩm và bức xạ mặt trời.

Cấp cách điện phù hợp hệ thống 22kV

Với phiên bản PT22, điện áp lớn nhất cho thiết bị là 24kV.

Mức điện áp thử tần số công nghiệp trong thời gian 1 phút đạt 50kV, trong khi điện áp thử xung sét đạt 125kV.

Các thông số này là cơ sở kỹ thuật quan trọng khi lựa chọn thiết bị cho mạng điện 22kV, đặc biệt tại các công trình yêu cầu thiết bị đo lường trung thế lắp đặt ngoài trời.

Ngoài ra, chiều dài đường rò tối thiểu được nhà sản xuất công bố ở mức 31mm/kV, góp phần đáp ứng yêu cầu làm việc trong điều kiện môi trường ngoài trời.

Thiết kế chắc chắn, thuận tiện cho lắp đặt

Thân biến điện áp được thiết kế với hệ thống chân đế bằng thép có kết cấu vững chắc. Phần chân đế được mạ kẽm nhúng nóng, hướng đến khả năng làm việc trong môi trường có độ ẩm cao.

Thiết bị được cố định thông qua bốn bulông tại bốn lỗ trên chân đế, giúp thuận tiện khi bố trí và cố định tại vị trí lắp đặt.

Các đầu ra phía thứ cấp được bố trí trên phần đầu nối đúc liền với thân thiết bị. Hộp che đầu nối có nắp và có vị trí phục vụ niêm chì, thuận tiện cho quản lý hệ thống đo lường.

Điều kiện vận hành của biến điện áp PT22-1ZHO1

Theo catalogue, dòng biến điện áp PTx-1ZHOxx được thiết kế cho điều kiện môi trường:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá 35°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối tối đa có thể đạt 100%.

Các thông số trên cho thấy thiết bị được định hướng sử dụng trong điều kiện khí hậu có độ ẩm cao, phù hợp với nhiều ứng dụng lưới điện ngoài trời tại Việt Nam.

Trong trường hợp công trình nằm ở khu vực có độ cao lớn hơn 1.500m hoặc điều kiện môi trường đặc biệt, đơn vị thiết kế nên kiểm tra lại yêu cầu kỹ thuật trước khi lựa chọn sản phẩm.

Tiêu chuẩn áp dụng

Một yếu tố quan trọng khi đánh giá thiết bị đo lường trung thế là hệ thống tiêu chuẩn thiết kế và sản xuất.

Theo tài liệu kỹ thuật của nhà sản xuất, dòng biến điện áp này được thiết kế và sản xuất theo các tiêu chuẩn và khuyến nghị gồm:

IEC 60044-2; IEC 61869-1,3; TCVN 7697-2; TCVN 11845-1,3.

Việc tham chiếu các tiêu chuẩn kỹ thuật này giúp kỹ sư, đơn vị thiết kế và chủ đầu tư có thêm cơ sở để đối chiếu thiết bị với yêu cầu kỹ thuật của dự án.

Ứng dụng của biến điện áp 22kV ngoài trời PT22-1ZHO1

Với thiết kế 1 pha, 1 sứ và khả năng sử dụng ngoài trời, PT22-1ZHO1 có thể được xem xét trong nhiều hệ thống điện trung thế như trạm biến áp, hệ thống phân phối điện 22kV, trạm đo đếm điện năng và các hệ thống giám sát điện áp.

Thiết bị đảm nhiệm chức năng chuyển đổi điện áp trung thế về mức điện áp thứ cấp phù hợp, tạo điều kiện cho thiết bị đo lường và các phần tử liên quan tiếp nhận tín hiệu điện áp an toàn hơn.

Tùy theo sơ đồ hệ thống và mục đích sử dụng, kỹ sư cần lựa chọn đúng tỉ số biến, công suất phụ tải và cấp chính xác.

Vì sao cần lựa chọn đúng biến điện áp PT22?

Không nên lựa chọn biến điện áp trung thế chỉ dựa vào thông số “22kV”. Một thiết bị phù hợp phải được xem xét đồng thời nhiều yếu tố như:

Điện áp sơ cấp: phải tương thích với sơ đồ và điện áp vận hành của hệ thống.

Điện áp thứ cấp: lựa chọn phù hợp với công tơ, đồng hồ đo hoặc thiết bị tiếp nhận tín hiệu.

Cấp chính xác: đặc biệt quan trọng trong hệ thống đo đếm điện năng.

Phụ tải VA: tổng phụ tải của các thiết bị kết nối phía thứ cấp phải nằm trong phạm vi thiết kế phù hợp.

Điều kiện lắp đặt: cần phân biệt rõ biến điện áp trong nhà và biến điện áp ngoài trời.

Yêu cầu cách điện: phải phù hợp với cấp điện áp và điều kiện vận hành thực tế.

Do đó, trước khi đặt hàng PT22-1ZHO1, khách hàng nên cung cấp đầy đủ sơ đồ điện, điện áp sơ cấp/thứ cấp, công suất VA và cấp chính xác yêu cầu để được kiểm tra cấu hình.
