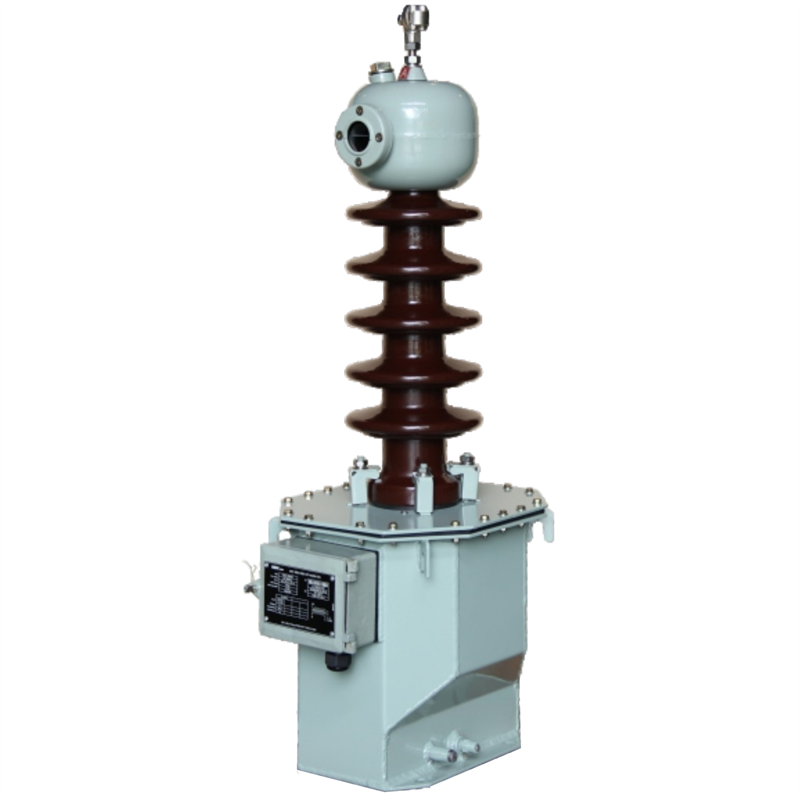

Máy biến áp nguồn ngâm dầu 35kV 1 sứ PT35-1ZHODxS

Thông số kỹ thuật PT35-1ZHODxS

Theo catalogue kỹ thuật của EMIC, máy biến áp nguồn PT35-1ZHODxS có các thông số đáng chú ý sau:

Thông số	Giá trị
Model	PT35-1ZHODxS
Loại	Máy biến áp cấp nguồn trung thế ngoài trời, ngâm dầu
Kết cấu	1 pha – 1 sứ
Cấp điện áp	35kV
Điện áp cao nhất cho thiết bị	40,5kV
Điện áp sơ cấp định mức	35; 35(22); 38,5; … kV
Điện áp thứ cấp định mức	100; 110; 120; 220; 230; 240… V
Tần số định mức	50Hz
Điện áp thử tần số công nghiệp 1 phút	80kV
Điện áp thử xung sét	190kV
Sai số tỷ số biến áp	±0,5%
Phụ tải	75; 100; 150; 200; 300; 500; …; 1000VA
Khối lượng tham khảo	Khoảng 77kg
Chiều dài đường rò nhỏ nhất	25mm/kV

Các thông số trên cho thấy PT35-1ZHODxS có nhiều lựa chọn về điện áp thứ cấp và công suất phụ tải, tạo điều kiện lựa chọn cấu hình theo yêu cầu của từng hệ thống điện cụ thể.

Đặc điểm nổi bật của máy biến áp nguồn PT35-1ZHODxS

1. Thiết kế ngâm dầu cách điện

PT35-1ZHODxS sử dụng dầu cách điện có điện áp đánh thủng cao. Theo tài liệu của nhà sản xuất, thiết kế này mang lại các đặc tính cơ và điện phù hợp với yêu cầu vận hành của thiết bị trung thế.

Kết cấu ngâm dầu đặc biệt phù hợp với dòng thiết bị ngoài trời, nơi máy biến áp phải thường xuyên chịu tác động từ nhiệt độ, độ ẩm và điều kiện môi trường.

2. Phù hợp môi trường nhiệt đới hóa

Một điểm đáng chú ý của máy biến áp nguồn ngâm dầu 35kV PT35-1ZHODxS là thiết kế hướng tới điều kiện thời tiết nhiệt đới hóa và môi trường ô nhiễm nặng.

Theo catalogue, điều kiện môi trường làm việc của thiết bị gồm:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá +35°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối tối đa 100%.

Đây là những thông số cần được kỹ sư và đơn vị thi công kiểm tra khi lựa chọn thiết bị cho từng dự án cụ thể.

3. Có thể thiết kế một hoặc hai tỷ số

PT35-1ZHODxS có thể được thiết kế theo cấu hình một tỷ số hoặc hai tỷ số biến áp. Với phiên bản hai tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua đổi nối phía thứ cấp.

Đặc điểm này giúp tăng tính linh hoạt khi thiết kế hệ thống và lựa chọn điện áp đầu ra phù hợp với thiết bị sử dụng nguồn.

4. Điện áp thứ cấp đa dạng

Dòng PT35-1ZHODxS hỗ trợ nhiều mức điện áp thứ cấp như:

100V – 110V – 120V – 220V – 230V – 240V…

Nhờ đó, người dùng có thể lựa chọn cấu hình phù hợp với Recloser, hệ thống điều khiển hoặc thiết bị phụ trợ cần cấp nguồn.

5. Công suất phụ tải lên tới 1000VA

Theo catalogue, các mức phụ tải có thể gồm 75VA, 100VA, 150VA, 200VA, 300VA, 500VA và có thể đến 1000VA tùy cấu hình.

Khi đặt hàng, cần xác định chính xác tổng công suất tiêu thụ của thiết bị phía thứ cấp để lựa chọn mức VA phù hợp, tránh chọn máy quá nhỏ hoặc quá lớn so với nhu cầu thực tế.

PT35-1ZHODxS được sử dụng để làm gì?

Một trong những ứng dụng chính của máy biến áp nguồn ngâm dầu 35kV 1 sứ PT35-1ZHODxS là cung cấp nguồn điện hạ thế cho Recloser.

Recloser là thiết bị đóng cắt và bảo vệ được sử dụng phổ biến trên lưới điện phân phối. Để các bộ phận điều khiển và phụ trợ hoạt động, hệ thống cần một nguồn điện phù hợp. PT35-1ZHODxS đảm nhiệm việc biến đổi điện áp từ phía trung thế xuống mức điện áp thứ cấp theo yêu cầu.

Ngoài Recloser, thiết bị cũng có thể được sử dụng để cấp nguồn cho các thiết bị phụ trợ khác trên hệ thống điện, với điều kiện thông số điện áp, công suất và yêu cầu cách điện phù hợp.

Kết cấu hỗ trợ lắp đặt ngoài trời

PT35-1ZHODxS được thiết kế để có thể cố định bằng 4 bulông thông qua 4 lỗ trên đế máy. Catalogue thể hiện phần đế có 4 lỗ kích thước 14 x 18 phục vụ lắp đặt.

Các đầu ra thứ cấp được bố trí liền với thân máy và bảo vệ bởi hộp đấu dây có nắp che và vít kẹp chì. Cấu tạo này góp phần bảo vệ khu vực đấu nối và thuận tiện cho việc quản lý thiết bị trong quá trình khai thác.

Ngoài ra, cấu tạo máy còn thể hiện các bộ phận như bình dầu phụ, móc cẩu, mặt nhìn dầu, lỗ đổ dầu, van tháo dầu và vị trí tiếp địa, hỗ trợ quá trình vận chuyển, lắp đặt và bảo trì.

Tiêu chuẩn áp dụng cho PT35-1ZHODxS

Theo tài liệu kỹ thuật EMIC, sản phẩm được thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị gồm:

IEC 60076-1; IEC 60076-3; IEC 60044-2; IEC 61869-3; TCVN 6306-1; TCVN 6306-3; TCVN 7697-2.

Việc tham chiếu các tiêu chuẩn kỹ thuật là yếu tố quan trọng khi lựa chọn thiết bị cho công trình điện, đặc biệt đối với dự án có yêu cầu hồ sơ kỹ thuật, nghiệm thu và đồng bộ hệ thống.

Lưu ý khi lựa chọn máy biến áp nguồn PT35-1ZHODxS

Để chọn đúng cấu hình PT35-1ZHODxS, khách hàng không nên chỉ dựa vào tên gọi “máy biến áp nguồn 35kV”. Trước khi đặt hàng cần xác định rõ:

Điện áp sơ cấp: hệ thống sử dụng 35kV, 35(22)kV, 38,5kV hay cấu hình khác.

Điện áp thứ cấp: thiết bị cần nguồn 100V, 110V, 220V, 230V, 240V hay mức khác.

Công suất phụ tải: cần xác định tổng VA của Recloser và các thiết bị được cấp nguồn.

Số tỷ số: lựa chọn cấu hình một tỷ số hoặc hai tỷ số tùy yêu cầu vận hành.

Điều kiện lắp đặt: cần kiểm tra nhiệt độ, độ cao, độ ẩm, môi trường và yêu cầu khoảng cách cách điện của công trình.

Đối với hệ thống trung thế, việc lựa chọn sai thông số có thể ảnh hưởng đến khả năng tương thích và vận hành. Vì vậy, nên cung cấp đầy đủ yêu cầu kỹ thuật hoặc hồ sơ dự án cho đơn vị tư vấn trước khi đặt hàng.

Mua máy biến áp nguồn ngâm dầu 35kV PT35-1ZHODxS tại Đức Vinh

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp và tư vấn các dòng thiết bị điện phục vụ hệ thống điện công nghiệp, công trình và lưới điện trung thế.

Đối với máy biến áp nguồn ngâm dầu 35kV 1 sứ PT35-1ZHODxS, khách hàng có thể liên hệ Đức Vinh để được tư vấn cấu hình theo điện áp sơ cấp, điện áp thứ cấp, tỷ số biến áp và công suất VA phù hợp với yêu cầu dự án.

Khi yêu cầu báo giá, khách hàng nên gửi kèm model PT35-1ZHODxS, thông số kỹ thuật yêu cầu, số lượng và thông tin công trình để quá trình kiểm tra cấu hình được chính xác hơn.
