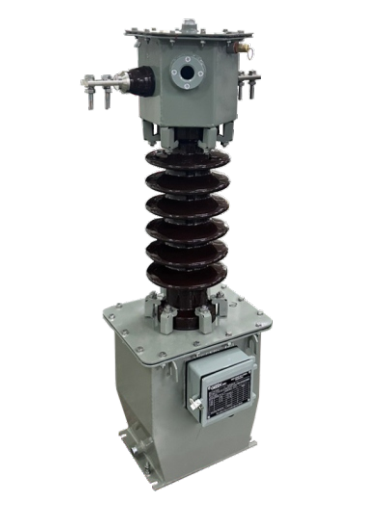

Biến dòng điện ngâm dầu 35-40,5kV 2 mạch CT35-2CXODXX 1-400A EM5K09

Thông tin cơ bản về CT35-2CxODxx EM5K09

Theo tài liệu kỹ thuật của nhà sản xuất, ký hiệu sản phẩm thể hiện một số đặc điểm quan trọng:

• CT35: cấp thiết bị có điện áp cao nhất 40,5kV.
• 2C: cấu hình 2 lõi từ.
• OD: Outdoor Oil-Immersed – máy biến dòng ngoài trời, ngâm dầu.
• Dòng sơ cấp: có nhiều lựa chọn, lên đến 400A.
• Dòng thứ cấp định mức: 5A hoặc 1A.
• Tần số định mức: 50Hz.
• Ứng dụng cuộn thứ cấp: đo lường hoặc bảo vệ.

Nhờ có hai cuộn dây thứ cấp, thiết bị có thể đáp ứng các yêu cầu khác nhau của hệ thống đo lường và bảo vệ tùy theo cấu hình kỹ thuật được lựa chọn.

Thông số kỹ thuật nổi bật

Một trong những yếu tố cần quan tâm nhất khi lựa chọn biến dòng trung thế là khả năng cách điện và mức chịu điện áp của thiết bị. Đối với dòng CTx-xCxODxx trong tài liệu EM5K09, nhà sản xuất công bố các thông số đáng chú ý:

Thông số	Giá trị
Loại thiết bị	Máy biến dòng trung thế ngoài trời ngâm dầu
Model/dòng	CT35-2CxODxx – EM5K09
Điện áp cao nhất cho thiết bị	40,5kV
Điện áp thử tần số công nghiệp 1 phút	80kV
Điện áp thử xung sét	190kV
Dòng điện sơ cấp	1–400A
Các dòng sơ cấp tiêu chuẩn	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400A…
Dòng điện thứ cấp	5A hoặc 1A
Tần số	50Hz
Số lõi từ	2
Phụ tải/cấp chính xác bảo vệ tham khảo	30VA/5P10; 15VA/5P20
Dòng ngắn hạn danh định	80In/1s; 25kA/1s
Chiều dài đường rò nhỏ nhất	25mm/kV
Khối lượng tổng	Khoảng 105kg
Khối lượng dầu	Khoảng 25kg

Các thông số cụ thể cần được đối chiếu theo tỷ số biến, mục đích đo lường/bảo vệ và cấu hình đặt hàng thực tế.

Thiết kế ngâm dầu phù hợp lắp đặt ngoài trời

Điểm đặc trưng của biến dòng điện CT35-2CxODxx EM5K09 là kết cấu ngoài trời ngâm dầu. Theo tài liệu kỹ thuật, dầu cách điện được sử dụng có điện áp đánh thủng cao và các đặc tính cơ – điện phù hợp với yêu cầu vận hành của thiết bị.

Sản phẩm được thiết kế hướng tới điều kiện khí hậu nhiệt đới hóa và môi trường ô nhiễm nặng. Đây là yếu tố quan trọng đối với thiết bị điện trung thế phải thường xuyên chịu tác động của nhiệt độ, độ ẩm và điều kiện môi trường ngoài trời.

Nhà sản xuất công bố điều kiện môi trường vận hành gồm nhiệt độ từ -5°C đến +45°C, nhiệt độ trung bình ngày không vượt quá +35°C, độ cao lắp đặt không quá 1.500m và độ ẩm tương đối tối đa 100%.

Hai cuộn dây thứ cấp phục vụ đo lường và bảo vệ

CT35-2CxODxx có 2 lõi từ và hai cuộn dây thứ cấp. Tùy cấu hình, các cuộn thứ cấp có thể được sử dụng cho mục đích đo lường hoặc bảo vệ.

Trong hệ thống điện, biến dòng có nhiệm vụ biến đổi dòng điện lớn ở phía sơ cấp thành dòng điện thứ cấp tiêu chuẩn ở mức 1A hoặc 5A. Tín hiệu này có thể được đưa tới công tơ, thiết bị đo, rơ-le và các thiết bị giám sát hoặc bảo vệ phù hợp.

Việc tách thành các cuộn thứ cấp giúp hệ thống có thể bố trí chức năng đo lường và bảo vệ theo yêu cầu thiết kế của từng công trình.

Có thể lựa chọn một hoặc hai tỷ số biến

Một ưu điểm đáng chú ý của dòng CTx-xCxODxx là khả năng thiết kế một hoặc hai tỷ số biến. Với phiên bản có nhiều tỷ số, việc thay đổi tỷ số có thể được thực hiện thông qua đổi nối phía thứ cấp theo đúng sơ đồ và hướng dẫn kỹ thuật của nhà sản xuất.

Khả năng này giúp thiết bị thích ứng tốt hơn với những hệ thống có yêu cầu tỷ số biến dòng khác nhau, đồng thời tạo thuận lợi khi thiết kế và lựa chọn cấu hình CT cho từng dự án.

Dải dòng sơ cấp được công bố khá rộng, từ các mức nhỏ như 5A, 10A, 15A đến 100A, 200A, 300A và tối đa 400A trong phạm vi catalogue này.

Khả năng cách điện của CT35-2CxODxx

Đối với thiết bị hoạt động ở lưới điện trung thế, khả năng chịu điện áp là thông số đặc biệt quan trọng.

CT35-2CxODxx có:

Điện áp cao nhất cho thiết bị: 40,5kV.

Điện áp thử tần số công nghiệp trong 1 phút: 80kV.

Điện áp thử xung sét: 190kV.

Những thông số trên cho phép kỹ sư và đơn vị thiết kế đối chiếu với yêu cầu cách điện của hệ thống trước khi quyết định lựa chọn thiết bị.

Ngoài ra, chiều dài đường rò nhỏ nhất được công bố ở mức 25mm/kV, phù hợp định hướng thiết kế thiết bị vận hành ngoài trời.

Kết cấu thuận tiện cho lắp đặt

Máy biến dòng có thể được cố định bằng 4 bulông thông qua 4 lỗ trên đế. Các đầu ra thứ cấp được bố trí liền với thân thiết bị và bảo vệ bằng hộp đấu dây có nắp che cùng vít kẹp chì.

Thiết kế này giúp bảo vệ khu vực đấu nối, đồng thời thuận tiện cho công tác kiểm tra và quản lý hệ thống sau khi đưa vào vận hành.

Theo catalogue EM5K09, khối lượng tổng của thiết bị khoảng 105kg, trong đó lượng dầu khoảng 25kg. Khi triển khai thực tế cần tính toán kết cấu đỡ, phương án vận chuyển, nâng hạ và khoảng cách lắp đặt theo bản vẽ kỹ thuật.

Tiêu chuẩn áp dụng

Dòng máy biến dòng CTx-xCxODxx được nhà sản xuất công bố thiết kế và chế tạo theo các tiêu chuẩn, khuyến nghị gồm:

IEC 60044-1; IEC 61869-2; TCVN 7697-1; TCVN 11845-2…

Việc tham chiếu các tiêu chuẩn kỹ thuật giúp chủ đầu tư, kỹ sư và đơn vị thi công có cơ sở đối chiếu khi lựa chọn máy biến dòng cho hồ sơ thiết kế hoặc yêu cầu kỹ thuật của dự án.

Lưu ý an toàn khi sử dụng biến dòng trung thế

Đối với máy biến dòng điện, mạch thứ cấp cần được vận hành đúng nguyên tắc an toàn. Theo hướng dẫn của nhà sản xuất, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch, đồng thời một đầu nối của cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Không nên tự ý thay đổi đấu nối, tỷ số biến hoặc can thiệp vào thiết bị khi hệ thống đang mang điện. Việc lắp đặt, kiểm tra và bảo trì cần được thực hiện bởi nhân sự có chuyên môn về thiết bị điện trung thế và tuân thủ quy trình an toàn điện của công trình.

CT35-2CxODxx EM5K09 phù hợp với ứng dụng nào?

Với cấp điện áp đến 40,5kV, thiết kế ngoài trời ngâm dầu và cấu hình hai lõi từ, sản phẩm có thể được xem xét cho nhiều hệ thống điện trung thế như trạm biến áp, trạm phân phối, hệ thống đo đếm điện năng, hệ thống giám sát dòng điện và mạch bảo vệ sử dụng rơ-le.

Tuy nhiên, lựa chọn CT không nên chỉ dựa trên điện áp và dòng sơ cấp. Người thiết kế còn phải xác định chính xác tỷ số biến, dòng thứ cấp 1A/5A, cấp chính xác, burden, khả năng chịu ngắn mạch và chức năng của từng lõi.

Do đó, khi đặt hàng CT35-2CxODxx, khách hàng nên cung cấp đầy đủ thông số của hệ thống để lựa chọn đúng cấu hình.

Mua biến dòng điện ngâm dầu CT35-2CxODxx 1–400A tại Đức Vinh

Nếu đang tìm kiếm biến dòng điện ngâm dầu 35–40,5kV 2 mạch CT35-2CxODxx 1–400A EM5K09, khách hàng có thể liên hệ Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh để được tư vấn cấu hình phù hợp với yêu cầu của công trình.

Khi liên hệ, khách hàng nên chuẩn bị các thông tin như điện áp hệ thống, dòng sơ cấp, tỷ số biến mong muốn, dòng thứ cấp 1A hay 5A, yêu cầu đo lường/bảo vệ, cấp chính xác và burden để quá trình lựa chọn sản phẩm nhanh và chính xác hơn.
