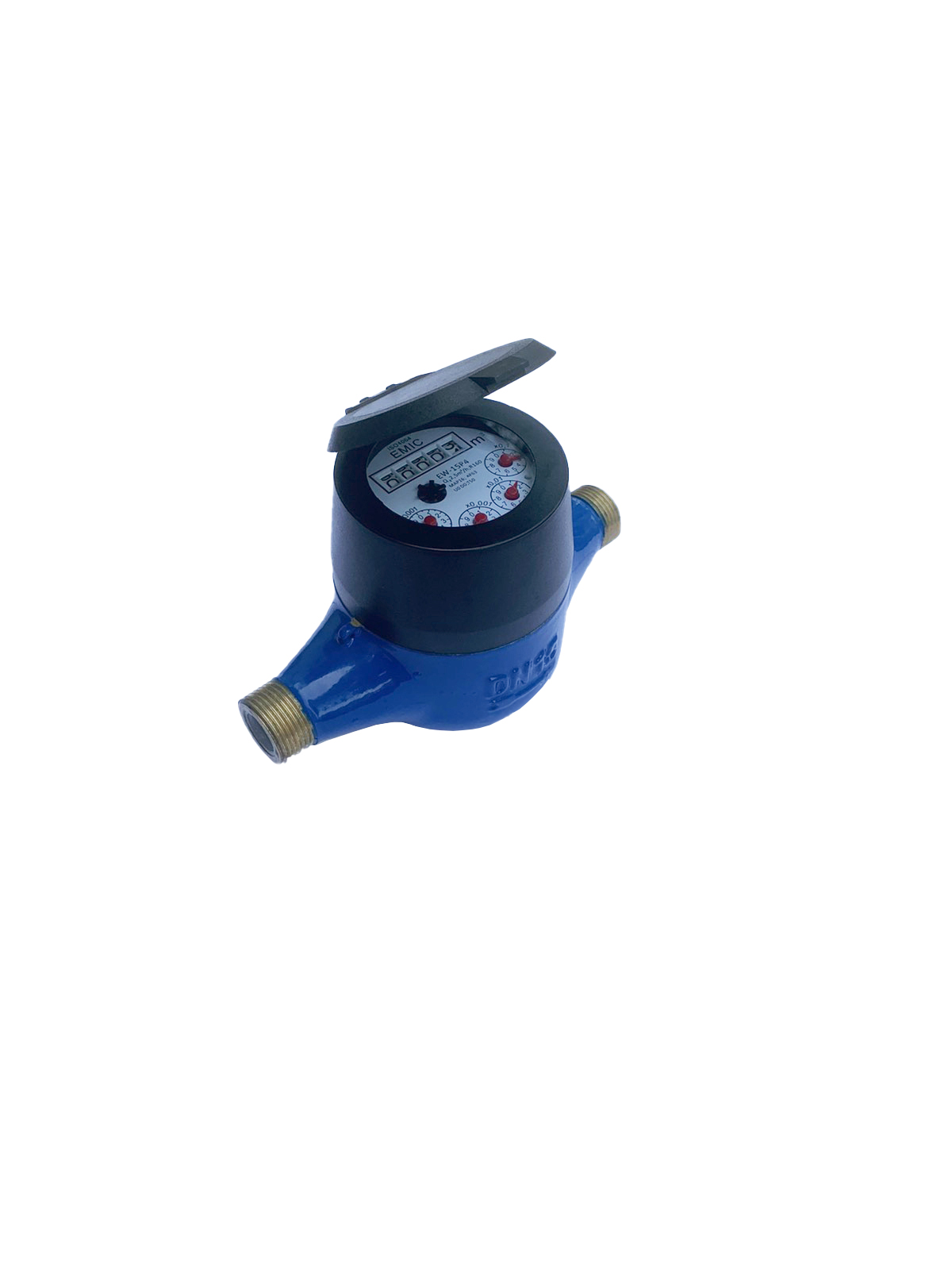

Đồng hồ đo nước lạnh cơ khí EW-15P4

1. Đồng hồ đo nước lạnh cơ khí EW-15P4 là gì?

EW-15P4 là đồng hồ đo nước lạnh cơ khí kiểu thể tích, có đường kính danh định DN15 – 15 mm.

Theo thông tin kỹ thuật từ EMIC, sản phẩm sử dụng thân vỏ đồng chắc chắn, cơ cấu truyền động từ trường và mặt số khô. Bộ phận hiển thị số được cách ly hoàn toàn với nước, giúp người vận hành thuận tiện hơn khi đọc chỉ số trong quá trình sử dụng.

Đây là điểm đáng chú ý đối với đồng hồ nước cơ khí bởi khả năng quan sát mặt số rõ ràng có ý nghĩa trực tiếp trong công tác ghi nhận lượng nước tiêu thụ, kiểm tra và quản lý hệ thống.

EW-15P4 được thiết kế theo tiêu chuẩn ISO 4064, đồng thời nhà sản xuất công bố sản phẩm đạt cấp chính xác theo ISO 4064 và TCVN 8779, với quy trình thử nghiệm ĐLVN 96-2017.

2. Thông số kỹ thuật Đồng hồ nước EW-15P4

Dưới đây là các thông số quan trọng của Đồng hồ đo nước lạnh cơ khí EW-15P4 để khách hàng tham khảo trước khi lựa chọn:

Các thông số trên cho thấy EW-15P4 được thiết kế cho đường ống DN15 với phạm vi đo tương đối rộng, thích hợp cho nhiều hệ thống cấp nước có quy mô nhỏ và vừa.

3. Đặc điểm nổi bật của Đồng hồ đo nước lạnh cơ khí EW-15P4

Thiết kế kiểu thể tích

EW-15P4 sử dụng nguyên lý đo kiểu thể tích. Đây là đặc điểm quan trọng giúp thiết bị ghi nhận lượng nước đi qua đồng hồ theo cơ chế cơ khí và hiển thị kết quả trực tiếp trên mặt số.

Với tỷ số R160, thiết bị có phạm vi đo rộng giữa lưu lượng danh định Q3 và lưu lượng nhỏ nhất Q1.

Mặt số khô, dễ quan sát

Một ưu điểm đáng chú ý của Đồng hồ nước EW-15P4 là thiết kế mặt số khô. Bộ số được cách ly hoàn toàn với nước, nhờ đó người sử dụng có thể thuận tiện quan sát và ghi nhận chỉ số.

Thiết kế này đặc biệt hữu ích tại những vị trí cần kiểm tra đồng hồ thường xuyên như hộ gia đình, khu dân cư, căn hộ, hệ thống quản lý nước hoặc các công trình có nhiều điểm đo.

Thân vỏ đồng chắc chắn

Phần thân của EW-15P4 được chế tạo với kết cấu vỏ đồng chắc chắn, đáp ứng yêu cầu vận hành của một thiết bị đo lưu lượng được lắp trực tiếp trên đường ống.

Kích thước tổng thể 165 × 111 × 86 mm, khối lượng khoảng 1,1 kg, phù hợp cho các hệ thống đường ống DN15.

Truyền động bằng từ trường

Đồng hồ sử dụng cơ cấu truyền động từ trường giữa bộ phận đo và bộ hiển thị. Nhà sản xuất đồng thời thiết kế sản phẩm nhằm chống ảnh hưởng của từ trường bên ngoài, góp phần đảm bảo tính ổn định trong quá trình đo.

4. Khả năng đo lưu lượng của EW-15P4

Khi lựa chọn đồng hồ nước, lưu lượng là một trong những yếu tố cần được xem xét đầu tiên.

Đối với EW-15P4:

• Q1 = 0,0156 m³/h
• Q2 = 0,025 m³/h
• Q3 = 2,5 m³/h
• Q4 = 3,125 m³/h
• Tỷ số R = 160

Trong đó, Q3 thể hiện lưu lượng danh định mà thiết bị được thiết kế để vận hành trong điều kiện quy định, còn Q4 là mức lưu lượng lớn nhất trong phạm vi kỹ thuật của đồng hồ.

Do đó, khi chọn đồng hồ nước DN15 EW-15P4, không nên chỉ dựa vào kích thước đường ống. Người sử dụng cần đối chiếu thêm lưu lượng thực tế, áp suất, nhiệt độ nước và điều kiện lắp đặt.

5. Nhiệt độ và áp suất làm việc

Theo thông số của nhà sản xuất, Đồng hồ đo nước lạnh cơ khí EW-15P4 hoạt động trong khoảng nhiệt độ nước từ 0,1°C đến 50°C.

Áp suất làm việc cho phép tối đa được công bố là MAP16.

Vì vậy, trước khi lắp đặt cần kiểm tra điều kiện vận hành thực tế của hệ thống. Trường hợp nhiệt độ, áp suất hoặc lưu lượng nằm ngoài phạm vi thiết kế, nên lựa chọn loại đồng hồ khác có thông số phù hợp hơn.

Việc chọn đúng thông số không chỉ liên quan đến khả năng đo mà còn ảnh hưởng đến tính ổn định và tuổi thọ của thiết bị trong quá trình sử dụng.

6. EW-15P4 phù hợp sử dụng ở đâu?

Với kích thước DN15, EW-15P4 có thể được cân nhắc cho nhiều hệ thống cấp và quản lý nước lạnh như:

Hộ gia đình: Theo dõi lượng nước sử dụng tại từng hộ hoặc từng khu vực.

Căn hộ và khu dân cư: Phục vụ việc ghi nhận lượng nước tiêu thụ tại từng điểm sử dụng.

Nhà trọ và công trình cho thuê: Hỗ trợ quản lý lượng nước theo từng phòng hoặc từng khu vực khi hệ thống đường ống và lưu lượng phù hợp.

Tòa nhà và công trình: Có thể sử dụng tại các nhánh đường ống DN15 cần theo dõi lượng nước.

Hệ thống cấp nước sạch: Sử dụng tại các điểm đo có điều kiện lưu lượng, nhiệt độ và áp suất nằm trong phạm vi kỹ thuật của EW-15P4.

Việc ứng dụng thực tế cần căn cứ vào thiết kế đường ống và thông số vận hành, thay vì chỉ dựa vào đường kính DN15.

7. Lưu ý khi lựa chọn và lắp đặt EW-15P4

Để Đồng hồ nước EW-15P4 hoạt động đúng chức năng, trước khi mua khách hàng nên xác định rõ đường kính đường ống, lưu lượng nước dự kiến, nhiệt độ và áp suất làm việc.

EW-15P4 sử dụng ren hai đầu G 3/4″, vì vậy cần kiểm tra kích thước và phương án kết nối của hệ thống hiện hữu trước khi lắp.

Khi thi công, đồng hồ cần được lắp theo đúng hướng dòng chảy quy định trên thân thiết bị. Đường ống và khu vực kết nối cũng cần được vệ sinh nhằm hạn chế cặn bẩn hoặc vật thể lạ ảnh hưởng tới cơ cấu đo.

Sau khi đưa vào sử dụng, nên kiểm tra định kỳ tình trạng mặt số, kết nối đường ống, hiện tượng rò rỉ và sự thay đổi bất thường của chỉ số đo.

Đối với những hệ thống phục vụ quản lý, thanh toán hoặc yêu cầu kiểm soát đo lường, cần thực hiện kiểm định và quản lý thiết bị theo quy định áp dụng tại thời điểm sử dụng.
