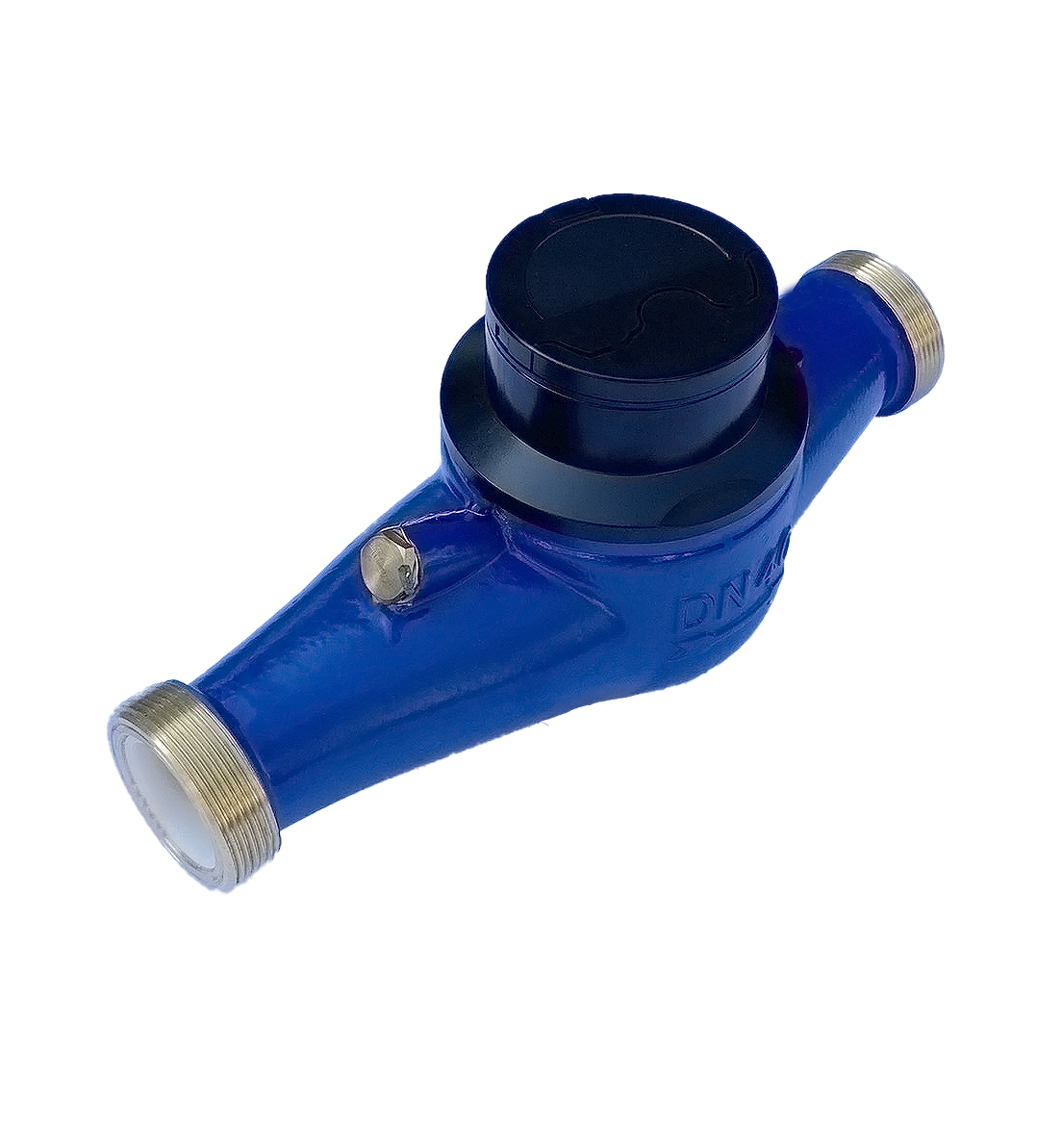

Đồng hồ nước lạnh cơ khí EW-40M2

1. Đồng hồ nước lạnh cơ khí EW-40M2 là gì?

EW-40M2 là đồng hồ đo nước lạnh cơ khí có đường kính danh định DN40 – 40 mm, được sử dụng để đo thể tích nước chảy qua đường ống.

Điểm đáng chú ý của EW-40M2 là thiết kế kiểu đa tia. Dòng nước khi đi vào buồng đo tác động lên bộ phận đo tại nhiều vị trí, giúp cơ cấu hoạt động ổn định trong điều kiện lưu lượng phù hợp với thiết kế.

Đồng hồ sử dụng truyền động từ trường, trong khi bộ số được cách ly hoàn toàn với nước. Thiết kế mặt số khô giúp người vận hành thuận tiện quan sát và ghi nhận chỉ số trong quá trình sử dụng.

Đây là lựa chọn có thể cân nhắc cho đường ống DN40 tại hệ thống cấp nước, công trình, tòa nhà, cơ sở sản xuất và nhiều ứng dụng cần theo dõi lượng nước tiêu thụ.

2. Đặc điểm cấu tạo nổi bật của EW-40M2

Thiết kế đồng hồ kiểu đa tia

EW-40M2 thuộc nhóm đồng hồ nước cơ khí kiểu đa tia. Đây là cấu trúc phù hợp với nhu cầu đo nước trên các hệ thống cần sự ổn định và khả năng vận hành lâu dài.

Với thiết kế này, dòng nước tác động lên cơ cấu đo từ nhiều hướng thay vì tập trung tại một điểm. Khi được lựa chọn và lắp đặt đúng điều kiện kỹ thuật, đồng hồ có thể duy trì khả năng đo ổn định trong dải lưu lượng quy định.

Thân vỏ bằng đồng chắc chắn

Thân đồng hồ được chế tạo bằng đồng, tạo kết cấu chắc chắn cho thiết bị. Đây là yếu tố quan trọng đối với một thiết bị được lắp trực tiếp trên đường ống và thường xuyên chịu tác động của áp lực nước.

Truyền động bằng từ trường

EW-40M2 sử dụng cơ cấu truyền động từ trường. Thiết kế của sản phẩm đồng thời hướng tới hạn chế ảnh hưởng của từ trường bên ngoài đến hoạt động đo.

Mặt số khô, dễ quan sát

Một ưu điểm đáng chú ý khác là mặt số khô, trong đó bộ phận bộ số được cách ly hoàn toàn với nước.

Nhờ đó, người sử dụng có thể thuận tiện quan sát chỉ số trên đồng hồ trong quá trình kiểm tra, ghi số và quản lý lượng nước tiêu thụ.

3. Thông số kỹ thuật đồng hồ nước lạnh cơ khí EW-40M2

Theo dữ liệu kỹ thuật do EMIC công bố, đồng hồ nước EW-40M2 có các thông số chính như sau:

Nhóm thông số này là cơ sở quan trọng để kỹ thuật viên xác định EW-40M2 có phù hợp với lưu lượng, kích thước đường ống, nhiệt độ và áp suất của hệ thống thực tế hay không.

4. Ý nghĩa một số thông số quan trọng của EW-40M2

Không nên lựa chọn đồng hồ nước chỉ dựa vào kích thước DN. Người dùng cần quan tâm đến dải lưu lượng vận hành thực tế.

Với EW-40M2, lưu lượng danh định Q3 đạt 16 m³/h, trong khi lưu lượng lớn nhất Q4 đạt 20 m³/h. Lưu lượng nhỏ nhất Q1 là 0,128 m³/h và lưu lượng chuyển tiếp Q2 là 0,204 m³/h.

Tỷ số R125 thể hiện Q3/Q1, cho biết phạm vi đo của thiết bị theo thông số được công bố.

EW-40M2 có nhiệt độ làm việc từ 0,1°C đến 50°C, vì vậy sản phẩm được định hướng cho ứng dụng đo nước lạnh, không nên tự ý sử dụng cho hệ thống nước nóng vượt quá giới hạn nhiệt độ của nhà sản xuất.

Thông số MAP16 thể hiện cấp áp suất cho phép lớn nhất của đồng hồ. Khi lựa chọn thiết bị, cần đối chiếu thông số này với áp suất làm việc thực tế của hệ thống.

5. EW-40M2 đáp ứng những tiêu chuẩn nào?

Độ tin cậy của thiết bị đo không chỉ nằm ở cấu tạo cơ khí mà còn liên quan trực tiếp đến tiêu chuẩn sản xuất và kiểm định.

Theo thông tin nhà sản xuất, đồng hồ nước lạnh cơ khí EW-40M2 được sản xuất và kiểm định trên dây chuyền công nghệ, thiết bị hiện đại; hệ thống chất lượng đáp ứng ISO 9001:2015.

Sản phẩm đạt cấp chính xác theo ISO 4064 và TCVN 8779, đồng thời áp dụng quy trình thử nghiệm ĐLVN 96-2017.

Đây là những thông tin quan trọng khi khách hàng lựa chọn đồng hồ cho các công trình cần yêu cầu rõ ràng về nguồn gốc, thông số kỹ thuật và khả năng đo lường.

6. Ứng dụng của đồng hồ nước EW-40M2

Với kích thước DN40 và Q3 đạt 16 m³/h, EW-40M2 có thể được xem xét sử dụng cho nhiều hệ thống đường ống nước lạnh như:

• Hệ thống cấp nước tại nhà máy, xưởng sản xuất.
• Hệ thống cấp nước trong tòa nhà và công trình.
• Đường ống cấp nước khu thương mại, dịch vụ.
• Hệ thống quản lý và phân phối nước sạch.
• Đo lượng nước sử dụng tại từng khu vực hoặc nhánh đường ống.
• Các hệ thống kỹ thuật sử dụng đường ống DN40 và có thông số vận hành phù hợp.

Tuy nhiên, việc lựa chọn cuối cùng cần dựa trên lưu lượng thực tế, áp suất, nhiệt độ nước, kích thước đường ống và yêu cầu đo lường của từng công trình.
