HỆ THỐNG ĐO XA ĐỒNG HỒ NƯỚC

Hệ thống đo xa đồng hồ nước là gì?

Hệ thống đo xa đồng hồ nước là giải pháp giúp thu thập chỉ số tiêu thụ nước từ đồng hồ mà không nhất thiết phải cử nhân viên đến từng vị trí để ghi số trực tiếp.

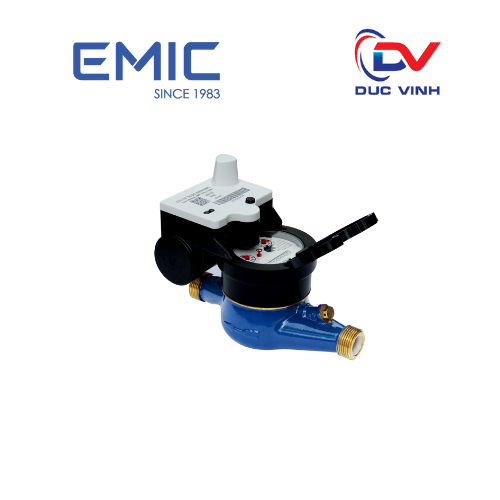

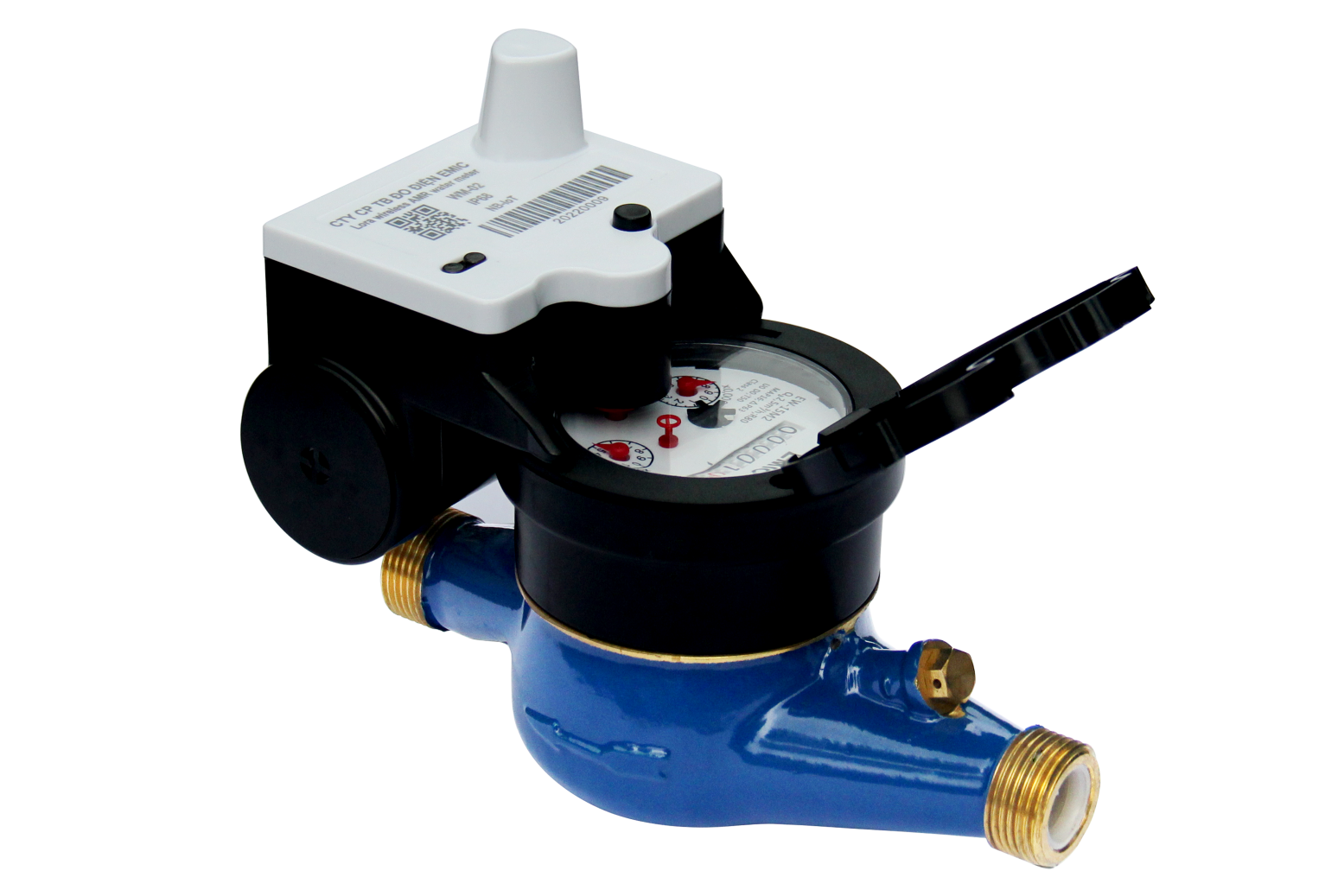

Giải pháp của EMIC được xây dựng trên cơ sở kết hợp đồng hồ nước lạnh cơ khí với module truyền dữ liệu. Module có thể được lắp vào ngàm kết nối được thiết kế sẵn trên thân đồng hồ, qua đó hỗ trợ việc triển khai hệ thống đo xa thuận tiện hơn.

Dữ liệu sau khi được thu thập có thể truyền về hệ thống quản lý để phục vụ công tác theo dõi, kiểm soát và khai thác thông tin. Điều này đặc biệt hữu ích đối với các đơn vị quản lý số lượng lớn đồng hồ nước tại khu dân cư, chung cư, khu đô thị, nhà máy hoặc hệ thống cấp nước phân tán.

Cấu trúc cơ bản của hệ thống đo xa đồng hồ nước EMIC

Một trong những điểm đáng chú ý của giải pháp là khả năng kết hợp nhiều thành phần trong cùng hệ thống.

1. Đồng hồ đo nước lạnh cơ khí

Đây là thiết bị trực tiếp thực hiện nhiệm vụ đo lượng nước tiêu thụ. Đồng hồ vẫn có mặt hiển thị để người vận hành có thể kiểm tra chỉ số trực tiếp khi cần thiết.

Việc duy trì phương thức đọc trực tiếp này tạo thêm một lớp kiểm tra tại hiện trường bên cạnh dữ liệu được thu thập từ xa.

2. Module đo xa

Module được kết nối với đồng hồ nhằm thu thập và truyền dữ liệu.

Theo tài liệu kỹ thuật của EMIC, hệ thống có các module WM-01, WM-02, WM-04 và WM-05. Tùy phiên bản, module sử dụng sensor LC hoặc sensor từ và hỗ trợ truyền thông LoRa hoặc NB-IoT.

Các module sử dụng pin Lithium 3,6V, có cấp bảo vệ IP68 và tuổi thọ pin được EMIC công bố là 6 năm trong điều kiện sử dụng phù hợp.

3. Gateway WG-02

Đối với hệ thống sử dụng mạng LoRa, Gateway đóng vai trò tiếp nhận dữ liệu và hỗ trợ truyền thông về hệ thống quản lý.

Một số thông số của Gateway WG-02:

• Nguồn cấp: AC 220V ±10%.
• Công suất tiêu thụ: 1W.
• Truyền thông: LoRa 920–923 MHz.
• Kết nối: LTE 4G/Ethernet.
• Nhiệt độ hoạt động: -10°C đến +85°C.
• Cấp bảo vệ: IP65.
• Kích thước: 240 × 190 × 80 mm.
• Trọng lượng: khoảng 1 kg.

Cấu hình này giúp Gateway phù hợp với vai trò trung gian trong mạng lưới thu thập dữ liệu đồng hồ nước từ xa.

Thông số kỹ thuật module đo xa đồng hồ nước

Các module WM-01, WM-02, WM-04 và WM-05 được EMIC thiết kế với những phương án truyền thông khác nhau để đáp ứng yêu cầu triển khai thực tế.

Nguồn sử dụng: Pin Lithium 3,6V.

Nhiệt độ hoạt động: từ 0,5°C đến +85°C.

Cấp bảo vệ: IP68.

Tuổi thọ pin: 6 năm.

Phương thức truyền thông: LoRa hoặc NB-IoT tùy model.

Kiểu sensor: LC hoặc từ tùy phiên bản.

Nhờ cấp bảo vệ IP68 của module, thiết bị được định hướng cho môi trường làm việc của hệ thống đồng hồ nước, nơi khả năng tiếp xúc với độ ẩm là yếu tố cần được tính đến.

Công nghệ truyền dữ liệu LoRa trong hệ thống đo xa

Một đặc điểm quan trọng của hệ thống đo xa đồng hồ nước EMIC là ứng dụng công nghệ sóng radio RF.

Theo thông số nhà sản xuất, hệ thống có tần số đáp ứng 920–923 MHz, công suất 25mW. Trong khu vực ít vật cản, phạm vi đo xa có thể đạt tới 1.000 mét.

Khả năng truyền dữ liệu trên khoảng cách tương đối lớn giúp giảm nhu cầu tiếp cận từng đồng hồ riêng lẻ, đặc biệt tại các khu vực có số lượng điểm đo lớn.

Bên cạnh LoRa, một số module còn sử dụng NB-IoT, tạo thêm phương án kết nối phù hợp với từng mô hình triển khai.

3 phương thức đọc chỉ số đồng hồ

Hệ thống của EMIC hỗ trợ nhiều cách đọc chỉ số nhằm tăng tính linh hoạt trong vận hành.

Đọc trực tiếp tại đồng hồ: Người vận hành quan sát chỉ số trên mặt hiển thị của đồng hồ nước cơ khí.

Đọc gián tiếp qua hệ thống đo xa: Dữ liệu được thu thập và truyền về hệ thống, hỗ trợ theo dõi từ xa theo thời gian thực.

Đọc qua thiết bị HHU cầm tay: Nhân viên có thể sử dụng thiết bị cầm tay chuyên dụng để thu thập dữ liệu tại khu vực triển khai.

Việc duy trì đồng thời nhiều phương thức giúp đơn vị vận hành linh hoạt lựa chọn cách kiểm tra dữ liệu tùy từng tình huống thực tế.

Khả năng cảnh báo và giám sát bất thường

Giá trị của hệ thống đo xa không chỉ nằm ở việc tự động đọc chỉ số. Theo thông tin kỹ thuật từ EMIC, giải pháp còn hỗ trợ nhiều tính năng cảnh báo quan trọng.

Hệ thống có khả năng:

• Cảnh báo pin yếu.
• Phát hiện và cảnh báo rò rỉ nước.
• Cảnh báo tác động từ trường.
• Cảnh báo dấu hiệu gian lận nước.
• Phát hiện dòng chảy bất thường.
• Cập nhật dữ liệu theo chu kỳ.

Những chức năng này hỗ trợ đơn vị cấp nước chủ động hơn trong việc theo dõi tình trạng vận hành thay vì chỉ sử dụng dữ liệu để xác định lượng nước tiêu thụ.

Ví dụ, khi xuất hiện dòng chảy bất thường hoặc dấu hiệu rò rỉ, dữ liệu cảnh báo có thể hỗ trợ bộ phận quản lý phát hiện vấn đề sớm hơn để tiến hành kiểm tra thực tế.

Lợi ích khi ứng dụng hệ thống đo xa đồng hồ nước

Đối với hệ thống cấp nước có hàng trăm hoặc hàng nghìn điểm đo, việc ghi số thủ công đòi hỏi lượng nhân sự và thời gian đáng kể. Ứng dụng hệ thống đo xa đồng hồ nước giúp chuyển một phần quy trình này sang hình thức tự động.

Lợi ích đầu tiên là hỗ trợ giảm khối lượng công việc ghi chỉ số tại hiện trường. Dữ liệu được thu thập tự động giúp hạn chế nhu cầu tiếp cận trực tiếp từng đồng hồ trong mỗi chu kỳ ghi số.

Thứ hai là nâng cao khả năng quản lý dữ liệu tập trung. Thông tin từ nhiều điểm đo có thể được đưa về hệ thống quản lý để phục vụ theo dõi và phân tích.

Thứ ba là hỗ trợ phát hiện bất thường thông qua các tính năng cảnh báo rò rỉ, dòng chảy bất thường, pin yếu hoặc các dấu hiệu liên quan đến gian lận.

Ngoài ra, hệ thống còn có giao diện sử dụng trên nền WEB và thiết bị di động như điện thoại, máy tính bảng hoặc thiết bị cầm tay chuyên dụng, giúp tăng tính linh hoạt cho công tác quản lý.

Hệ thống đo xa đồng hồ nước phù hợp với những ứng dụng nào?

Với khả năng tự động thu thập dữ liệu và quản lý từ xa, giải pháp có thể được xem xét cho nhiều mô hình như:

• Công ty và đơn vị cung cấp nước sạch.
• Hệ thống cấp nước tại khu dân cư.
• Chung cư và tòa nhà có nhiều điểm đo.
• Khu đô thị và khu dân cư mới.
• Nhà máy, xí nghiệp và khu công nghiệp.
• Công trình có nhiều đồng hồ phân bố trên diện tích lớn.
• Các dự án cần nâng cấp từ ghi chỉ số thủ công sang quản lý dữ liệu từ xa.

Khi lựa chọn giải pháp, đơn vị sử dụng nên khảo sát số lượng đồng hồ, khoảng cách giữa các điểm đo, điều kiện vật cản, hạ tầng mạng và phương thức truyền thông phù hợp trước khi quyết định cấu hình.

Lưu ý khi lựa chọn và triển khai hệ thống đo xa

Để hệ thống hoạt động phù hợp với nhu cầu thực tế, người dùng không nên chỉ quan tâm đến khoảng cách truyền tối đa.

Phạm vi truyền LoRa thực tế có thể chịu ảnh hưởng bởi công trình xây dựng, vật cản, vị trí lắp đặt và môi trường xung quanh. Thông số lên tới 1.000m được nhà sản xuất công bố trong điều kiện khu vực ít vật cản, vì vậy dự án thực tế cần được khảo sát cụ thể.

Ngoài ra, cần xác định đúng loại module, phương thức truyền thông LoRa hay NB-IoT, số lượng Gateway cần sử dụng và khả năng tương thích với đồng hồ nước được lắp đặt.

Đối với dự án có quy mô lớn, việc khảo sát và thiết kế cấu hình trước khi triển khai đồng loạt sẽ giúp tối ưu hiệu quả đầu tư và vận hành.
