Máy biến dòng trung thế trong nhà EMIC CTx-xCxIxx EM5A05

Tổng quan máy biến dòng trung thế EMIC CTx-xCxIxx

CTx-xCxIxx thuộc nhóm máy biến dòng trung thế lắp đặt trong nhà. Theo catalogue của nhà sản xuất, sản phẩm có các cấp điện áp 6 kV và 10 kV, tương ứng điện áp cao nhất của thiết bị là 7,2 kV và 12 kV.

Dải dòng điện sơ cấp được cung cấp khá rộng, từ 5 A đến 1250 A, trong khi dòng điện thứ cấp định mức có thể lựa chọn 1 A hoặc 5 A. Tần số định mức của thiết bị là 50 Hz.

Nhờ nhiều lựa chọn cấu hình, dòng sản phẩm này có thể được cân nhắc cho các hệ thống tủ điện trung thế, hệ thống đo đếm điện năng, giám sát dòng điện và các mạch bảo vệ.

Máy biến dòng CTx-xCxIxx dùng để làm gì?

Máy biến dòng, hay Current Transformer – CT, có nhiệm vụ biến đổi dòng điện lớn chạy trong mạch sơ cấp thành dòng điện nhỏ hơn và tiêu chuẩn hóa ở phía thứ cấp.

Với CTx-xCxIxx, nhà sản xuất cung cấp cấu hình 1 hoặc 2 cuộn dây thứ cấp. Các cuộn dây thứ cấp có thể được sử dụng cho hai nhóm chức năng chính gồm:

• Đo lường: cung cấp tín hiệu dòng điện cho công tơ, ampe kế hoặc các thiết bị giám sát.
• Bảo vệ: cung cấp tín hiệu dòng cho relay và các thiết bị bảo vệ của hệ thống điện.

Ngoài ra, thiết bị có thể được thiết kế với một hoặc nhiều tỷ số biến dòng, trong đó tỷ số có thể thay đổi thông qua cách đấu nối phía thứ cấp.

Điều này giúp người thiết kế hệ thống có thêm lựa chọn khi cần phối hợp CT với thiết bị đo hoặc relay bảo vệ.

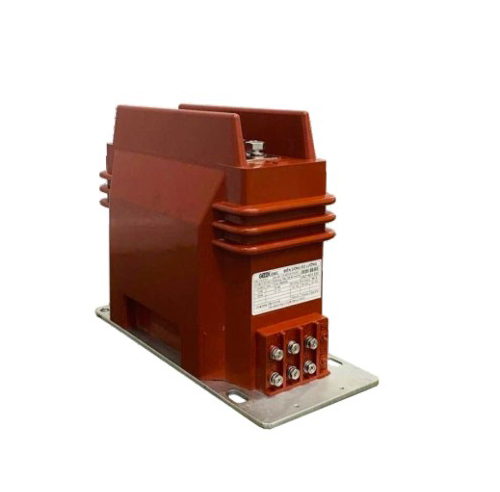

Cấu tạo của máy biến dòng trung thế EMIC

Một đặc điểm đáng chú ý của dòng CTx-xCxIxx là phần thân được đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo tài liệu kỹ thuật của nhà sản xuất, hệ vật liệu epoxy này có đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Chân đế máy biến dòng được làm bằng thép, có kết cấu chắc chắn và được mạ kẽm. Thiết bị được cố định bằng bốn bulông thông qua bốn lỗ trên chân đế.

Các đầu ra được đúc liền với thân máy. Phần đấu dây thứ cấp được bố trí trong hộp đấu dây có nắp che và vị trí niêm chì, góp phần bảo vệ khu vực đấu nối trong quá trình sử dụng.

Thông số kỹ thuật máy biến dòng CTx-xCxIxx

Một số thông số đáng chú ý được công bố trong catalogue gồm:

Các giá trị cụ thể cần được lựa chọn theo đúng model và yêu cầu của từng hệ thống.

Dải dòng điện sơ cấp đa dạng

EMIC công bố nhiều mức dòng điện sơ cấp cho dòng CTx-xCxIxx gồm:

5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A và 1250A.

Nhờ dải lựa chọn rộng, người dùng có thể xác định tỷ số CT phù hợp với dòng điện làm việc thực tế của hệ thống thay vì sử dụng một cấu hình chung.

Khi lựa chọn, không nên chỉ dựa vào dòng điện sơ cấp. Cần xem xét đồng thời dòng thứ cấp 1A hoặc 5A, cấp chính xác, phụ tải VA, chức năng đo lường hoặc bảo vệ và khả năng chịu dòng ngắn hạn.

Cấp chính xác dùng cho đo lường

Đối với mạch đo lường, catalogue của CTx-xCxIxx đưa ra các lựa chọn cấp chính xác gồm 0.2, 0.5 và 0.5FS10-1, với phụ tải trong khoảng 10–30 VA.

Cấp chính xác là một trong những thông số cần quan tâm khi CT được sử dụng với công tơ, thiết bị đo hoặc hệ thống giám sát. Việc lựa chọn phải phù hợp với yêu cầu kỹ thuật của thiết bị phía thứ cấp và thiết kế hệ thống.

Cấp chính xác dùng cho bảo vệ

Đối với chức năng bảo vệ, dòng CTx-xCxIxx có các cấp chính xác 5P5, 5P10 và 5P15, với phụ tải từ 10–15 VA.

Catalogue cũng thể hiện cách ký hiệu cấu hình bảo vệ trên mã sản phẩm, trong đó:

A tương ứng cấp bảo vệ 5P5, B tương ứng 5P10 và E tương ứng 5P15. Ngoài ra còn có cấu hình không sử dụng cuộn bảo vệ.

Đây là thông tin cần kiểm tra kỹ khi đặt hàng, đặc biệt trong các hệ thống có relay bảo vệ.

Cách đọc một số ký hiệu của CTx-xCxIxx

Mã CTx-xCxIxx không chỉ là tên dòng sản phẩm mà còn thể hiện một số đặc tính của thiết bị.

Theo catalogue:

• 6: điện áp cao nhất 7,2 kV.
• 10: điện áp cao nhất 12 kV.
• 1C: 1 lõi từ.
• 2C: 2 lõi từ.
• 5: dòng thứ cấp 5 A.
• 1: dòng thứ cấp 1 A.
• 1: 1 tỷ số.
• 2: 2 tỷ số.
• I: loại lắp đặt trong nhà.
• A/B/E: lần lượt thể hiện cấp chính xác bảo vệ 5P5/5P10/5P15.

Việc hiểu cấu trúc mã giúp người mua trao đổi chính xác hơn khi cần xác định cấu hình sản phẩm.

Điều kiện môi trường làm việc

Theo catalogue, điều kiện vận hành được công bố cho máy biến dòng trung thế trong nhà CTx-xCxIxx gồm:

Nhiệt độ môi trường từ -5°C đến +45°C; độ cao lắp đặt không vượt quá 1.500 m; độ ẩm tương đối trung bình trong 24 giờ không vượt quá 95%.

Các thông số môi trường cần được đối chiếu với vị trí lắp đặt thực tế trước khi lựa chọn thiết bị.

Tiêu chuẩn áp dụng

Máy biến dòng CTx-xCxIxx được nhà sản xuất công bố thiết kế và sản xuất phù hợp với các tiêu chuẩn:

IEC 60044-1,2; IEC 61869-1,2 và TCVN 7697-1. Catalogue đồng thời thể hiện hệ thống quản lý chất lượng ISO 9001:2015 của EMIC.

Việc thể hiện rõ tiêu chuẩn là cơ sở quan trọng để kỹ sư và đơn vị sử dụng đối chiếu yêu cầu của hồ sơ thiết kế hoặc dự án.

Lưu ý quan trọng khi lắp đặt và vận hành

Đối với máy biến dòng, mạch thứ cấp cần được xử lý đúng kỹ thuật. Catalogue của EMIC nhấn mạnh rằng trong quá trình vận hành, mạch thứ cấp phải luôn được nối với phụ tải hoặc được ngắn mạch; đồng thời một đầu nối của mỗi cuộn thứ cấp phải được nối đất.

Đây là yêu cầu liên quan trực tiếp đến an toàn vận hành. Việc lựa chọn tỷ số biến dòng, đấu nối và đưa thiết bị trung thế vào sử dụng nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn phù hợp.

Ứng dụng của máy biến dòng trung thế CTx-xCxIxx

Với các cấu hình đo lường và bảo vệ khác nhau, máy biến dòng trung thế trong nhà EMIC có thể được xem xét sử dụng trong các hệ thống như tủ điện trung thế, trạm điện, hệ thống phân phối điện công nghiệp, hệ thống đo đếm và giám sát dòng điện cũng như mạch cung cấp tín hiệu cho relay bảo vệ.

Tuy nhiên, cấu hình CT cần được lựa chọn theo thiết kế cụ thể của hệ thống, đặc biệt là điện áp, dòng điện sơ cấp, tỷ số biến dòng, dòng thứ cấp, số lõi, cấp chính xác và phụ tải.

Thông tin đơn vị tư vấn và cung cấp sản phẩm

Khách hàng cần tham khảo máy biến dòng trung thế EMIC CTx-xCxIxx, lựa chọn tỷ số biến dòng hoặc xác định cấu hình phù hợp có thể liên hệ:

CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH

Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam

Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM

Mã số thuế: 0317358651

Điện thoại: 0983 165 054 – 0916 166 062 – 0987 659 043

Khi liên hệ, khách hàng nên cung cấp các thông tin như điện áp hệ thống, dòng điện sơ cấp, tỷ số CT mong muốn, dòng thứ cấp 1A hay 5A, mục đích đo lường/bảo vệ, cấp chính xác và phụ tải VA để việc tư vấn cấu hình thuận tiện hơn.
