Trong hệ thống điện hạ áp công nghiệp, MCCB và ACB đều là những thiết bị đóng cắt, bảo vệ quan trọng. Tuy nhiên, hai loại aptomat này khác nhau về cấu tạo, phạm vi dòng điện, khả năng bảo vệ, kích thước, phương thức lắp đặt và vị trí ứng dụng.
Vậy MCCB và ACB khác nhau như thế nào? Nên dùng MCCB hay ACB cho tủ điện? Việc lựa chọn không nên chỉ dựa vào công suất hay giá thành mà cần xem xét dòng tải, dòng ngắn mạch dự kiến, khả năng cắt, yêu cầu phối hợp bảo vệ và đặc điểm của từng hệ thống.
Bài viết dưới đây sẽ giúp bạn so sánh MCCB và ACB theo góc nhìn thực tế để có cơ sở lựa chọn thiết bị phù hợp.

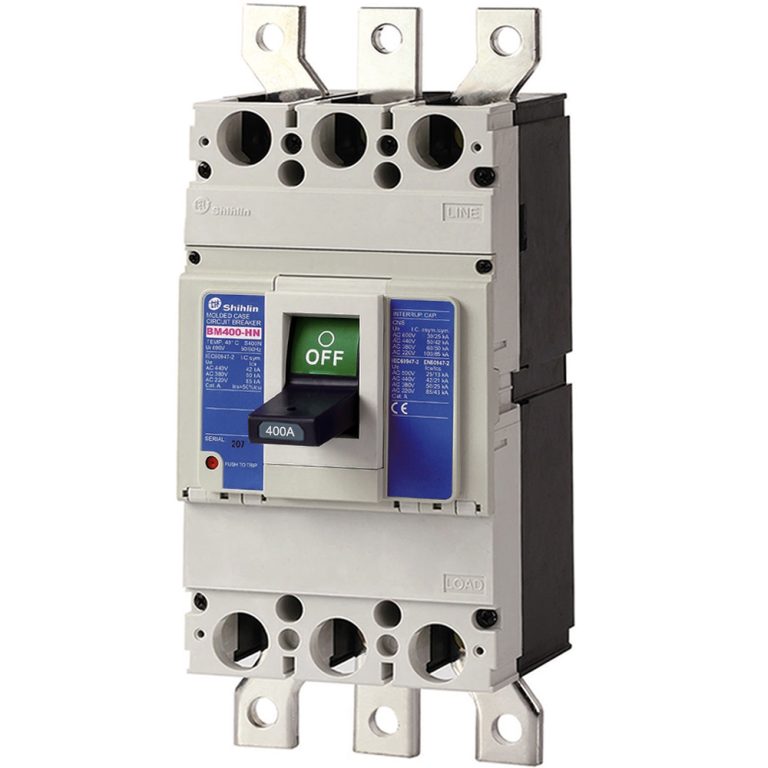

MCCB là gì?
MCCB (Molded Case Circuit Breaker) thường được gọi là aptomat khối hoặc cầu dao tự động dạng khối. Thiết bị có phần cơ cấu đóng cắt và bảo vệ nằm trong vỏ cách điện đúc, tạo nên thiết kế tương đối nhỏ gọn.
MCCB được sử dụng để đóng/cắt mạch điện và bảo vệ hệ thống trước những tình trạng bất thường như quá tải và ngắn mạch. Tùy series và nhà sản xuất, MCCB có thể sử dụng bộ bảo vệ nhiệt – từ hoặc trip unit điện tử, đồng thời hỗ trợ nhiều mức điều chỉnh và phụ kiện khác nhau.
MCCB xuất hiện phổ biến trong:
- Tủ điện phân phối.
- Tủ DB, MDB, MSB tùy thiết kế.
- Nhánh cấp nguồn cho máy móc.
- Hệ thống motor và thiết bị công nghiệp.
- Nhà xưởng, tòa nhà, trung tâm thương mại.
- Các feeder của hệ thống phân phối điện hạ áp.
Một ưu điểm đáng chú ý của MCCB là kích thước tương đối gọn và phạm vi ứng dụng rộng, phù hợp nhiều vị trí phân phối điện.
ACB là gì?
ACB (Air Circuit Breaker) là máy cắt không khí. Đây cũng là thiết bị đóng cắt và bảo vệ mạch điện hạ áp, trong đó không khí đóng vai trò môi trường dập hồ quang.
ACB thường được sử dụng tại những vị trí quan trọng ở phía nguồn của hệ thống phân phối điện, đặc biệt là máy cắt tổng trong tủ điện hạ thế.
Trong thực tế, ACB thường xuất hiện tại:
- Tủ điện tổng MSB.
- Đầu ra hạ áp của máy biến áp.
- Máy phát điện.
- Hệ thống phân phối điện công nghiệp.
- Nhà máy và công trình có phụ tải lớn.
- Các hệ thống cần khả năng phối hợp bảo vệ và vận hành linh hoạt.
Nhiều dòng ACB hiện đại được trang bị trip unit điện tử với khả năng điều chỉnh các chức năng bảo vệ, đo lường, giám sát và có thể tích hợp truyền thông tùy model.
Bảng so sánh MCCB và ACB
Để thấy rõ ACB và MCCB khác nhau như thế nào, có thể tham khảo bảng tổng hợp sau:
| Tiêu chí | MCCB | ACB |
|---|---|---|
| Tên đầy đủ | Molded Case Circuit Breaker | Air Circuit Breaker |
| Cấu tạo | Cơ cấu nằm trong vỏ đúc cách điện | Kết cấu máy cắt không khí |
| Vị trí thường gặp | Feeder, nhánh phân phối và một số vị trí tổng | Thường ở phía nguồn, máy cắt tổng |
| Dòng định mức | Rộng, phụ thuộc hãng/series | Thường phù hợp dòng lớn; phụ thuộc series |
| Trip unit | Nhiệt – từ hoặc điện tử tùy model | Thường có các tùy chọn bảo vệ điện tử nâng cao |
| Kích thước | Thường nhỏ gọn hơn | Thường lớn hơn |
| Fixed/Withdrawable | Tùy dòng sản phẩm | Nhiều dòng hỗ trợ fixed/withdrawable |
| Bảo trì | Tương đối thuận tiện với hệ thống vừa và nhỏ | Thuận lợi hơn ở một số cấu hình draw-out |
| Chi phí | Thường thấp hơn ACB cùng phân khúc ứng dụng | Thường cao hơn |
| Ứng dụng | Phân phối điện và bảo vệ feeder | Tủ tổng và hệ thống công suất lớn |
Lưu ý: Bảng trên phản ánh đặc điểm phổ biến, không phải giới hạn tuyệt đối. Dải dòng, khả năng cắt, trip unit và tính năng của MCCB/ACB thay đổi đáng kể giữa các nhà sản xuất và series. Vì vậy, khi thiết kế cần đối chiếu catalogue của model cụ thể.
6 điểm khác biệt quan trọng giữa MCCB và ACB
1. Khác biệt về cấu tạo
Ngay tên gọi đã thể hiện một trong những khác biệt cơ bản.
MCCB là Molded Case Circuit Breaker, có cơ cấu được bố trí trong phần vỏ đúc cách điện. Thiết kế này giúp MCCB tương đối nhỏ gọn và thuận lợi cho nhiều tủ phân phối.
ACB là Air Circuit Breaker, sử dụng không khí làm môi trường dập hồ quang và thường có kết cấu lớn hơn. Một số dòng ACB cho phép lựa chọn dạng cố định hoặc dạng kéo/rút tùy yêu cầu hệ thống.
2. Khác biệt về phạm vi dòng điện
Không nên mặc định MCCB chỉ có dòng nhỏ còn ACB luôn có dòng lớn, bởi công nghệ hiện nay khiến phạm vi ứng dụng của hai nhóm có thể chồng lấn.
Ví dụ, tùy series, một số MCCB có thể đạt dòng định mức lên đến hàng nghìn ampe. Trong khi đó, ACB thường được lựa chọn cho những ứng dụng dòng lớn và vị trí quan trọng phía nguồn.
Do đó, dòng định mức chỉ là một trong nhiều tiêu chí lựa chọn, không nên dùng riêng thông số này để quyết định MCCB hay ACB.
3. Khác biệt về khả năng phối hợp bảo vệ
Đây là yếu tố đặc biệt quan trọng trong các hệ thống phân phối điện lớn.
ACB thường được sử dụng tại phía nguồn, trong khi MCCB thường gặp nhiều hơn ở phía tải hoặc feeder. Với hệ thống gồm nhiều cấp bảo vệ, kỹ sư cần tính toán sao cho thiết bị gần điểm sự cố tác động trước, hạn chế làm mất điện toàn bộ hệ thống.
Ví dụ:
Máy biến áp → ACB tổng → thanh cái → MCCB feeder → phụ tải
Khi một feeder xảy ra sự cố, mục tiêu của thiết kế phối hợp bảo vệ là cô lập đúng nhánh gặp vấn đề thay vì cắt toàn bộ tủ điện nếu điều kiện kỹ thuật cho phép.
4. Khác biệt về Icu, Ics và Icw
Khi lựa chọn MCCB hoặc ACB, không nên chỉ nhìn vào In – dòng điện định mức.
Một số thông số rất quan trọng gồm:
Icu: khả năng cắt ngắn mạch cực hạn.
Ics: khả năng cắt ngắn mạch làm việc.
Icw: dòng chịu đựng ngắn hạn định mức, đặc biệt đáng quan tâm trong thiết kế phối hợp chọn lọc ở các thiết bị thuộc category phù hợp.
Các giá trị này phải được kiểm tra theo catalogue của thiết bị tại điện áp làm việc thực tế của hệ thống.
Một CB có dòng định mức phù hợp nhưng khả năng cắt thấp hơn dòng ngắn mạch dự kiến tại điểm lắp đặt vẫn có thể là lựa chọn không phù hợp.
5. Khác biệt về kích thước và không gian tủ
MCCB thường có thiết kế gọn hơn, vì vậy thuận lợi khi bố trí nhiều feeder trong tủ phân phối.
ACB có kích thước lớn hơn và cần tính toán kỹ không gian lắp đặt, khoảng cách, thanh cái, cáp đấu nối và khả năng thao tác/bảo trì.
Đặc biệt với ACB dạng withdrawable, thiết kế tủ cần dành không gian thích hợp cho việc kéo/rút thiết bị.
6. Khác biệt về chi phí
Trong nhiều trường hợp, MCCB có chi phí đầu tư thấp hơn ACB.
Tuy nhiên, không nên lựa chọn chỉ dựa trên giá mua thiết bị. Với tủ tổng hoặc hệ thống điện quan trọng, những yếu tố như khả năng phối hợp bảo vệ, bảo trì, giám sát, điều khiển và thời gian dừng hệ thống có thể quan trọng hơn chênh lệch giá ban đầu.
Nên chọn MCCB hay ACB?
Không tồn tại câu trả lời “MCCB luôn tốt hơn ACB” hoặc ngược lại. Thiết bị phù hợp phụ thuộc vào vị trí và yêu cầu của hệ thống.
Có thể cân nhắc MCCB khi:
- Thiết bị dùng bảo vệ feeder hoặc nhánh phân phối.
- Dòng tải và dòng ngắn mạch nằm trong khả năng của MCCB được chọn.
- Không gian tủ hạn chế.
- Không yêu cầu cấu hình draw-out của ACB.
- Muốn tối ưu chi phí nhưng vẫn đáp ứng yêu cầu bảo vệ.
Có thể cân nhắc ACB khi:
- Thiết bị được bố trí làm máy cắt tổng.
- Hệ thống có dòng làm việc lớn.
- Cần phối hợp chọn lọc với các CB phía dưới.
- Cần khả năng chịu dòng ngắn hạn theo thiết kế.
- Yêu cầu trip unit và chức năng bảo vệ nâng cao.
- Cần cấu hình withdrawable để hỗ trợ vận hành, kiểm tra hoặc bảo trì.
Quan trọng nhất, không nên chọn MCCB hay ACB chỉ dựa vào kinh nghiệm “tủ lớn dùng ACB, tủ nhỏ dùng MCCB”. Đây chỉ là cách nhận biết sơ bộ.
5 thông số cần kiểm tra trước khi chọn MCCB hoặc ACB
Để lựa chọn thiết bị phù hợp, kỹ sư, nhà thầu hoặc người phụ trách mua hàng nên xác định ít nhất:
1. Điện áp làm việc Ue
CB phải phù hợp với điện áp của hệ thống.
2. Dòng điện định mức In
Cần lựa chọn dựa trên dòng tải, tiết diện dây dẫn, điều kiện lắp đặt và yêu cầu thiết kế.
3. Khả năng cắt Icu/Ics
Phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
4. Số cực
Lựa chọn cấu hình 3P, 4P hoặc loại phù hợp với sơ đồ hệ thống.
5. Trip unit và chức năng bảo vệ
Xác định hệ thống cần bảo vệ quá tải, ngắn mạch tức thời, bảo vệ ngắn hạn, chạm đất hay các chức năng đo lường/truyền thông khác.
Đối với những dự án yêu cầu cao, cần xem xét thêm Icw, selectivity, coordination, phụ kiện đóng/cắt từ xa và khả năng kết nối hệ thống quản lý năng lượng.
Những sai lầm thường gặp khi lựa chọn MCCB và ACB
Sai lầm phổ biến nhất là chỉ dựa vào dòng định mức.
Ví dụ, thấy tải khoảng 800A rồi lựa chọn CB 800A là chưa đủ. Cần kiểm tra thêm dòng ngắn mạch tại điểm lắp đặt, khả năng cắt của CB, đặc tính bảo vệ và khả năng phối hợp với các thiết bị phía trên/phía dưới.
Một lỗi khác là mặc định:
“ACB chắc chắn tốt hơn MCCB.”
ACB không phải phiên bản “cao cấp hơn” để thay MCCB trong mọi trường hợp. Mỗi thiết bị được tối ưu cho những vị trí và yêu cầu khác nhau. Sử dụng ACB ở nơi MCCB đã đáp ứng đầy đủ có thể làm tăng chi phí và kích thước tủ không cần thiết.
Ngược lại, cố sử dụng MCCB ở vị trí mà thiết kế cần các đặc tính của ACB cũng có thể ảnh hưởng đến phương án bảo vệ và vận hành.
Câu hỏi thường gặp về MCCB và ACB
ACB có thay thế MCCB được không?
Về chức năng đóng cắt và bảo vệ có những điểm tương đồng, nhưng không nên hiểu ACB có thể thay MCCB trong mọi trường hợp. Việc thay thế phải dựa trên thông số kỹ thuật, sơ đồ hệ thống, kích thước tủ và yêu cầu bảo vệ.
MCCB có thể làm CB tổng không?
Có thể trong một số hệ thống nếu MCCB đáp ứng đầy đủ dòng định mức, khả năng cắt, yêu cầu bảo vệ và phối hợp của thiết kế. Không phải mọi tủ tổng đều bắt buộc sử dụng ACB.
ACB thường được lắp ở đâu?
ACB thường xuất hiện tại tủ MSB, đầu ra hạ áp máy biến áp, hệ thống máy phát và các vị trí đầu nguồn cần khả năng bảo vệ, điều khiển và phối hợp cao.
MCCB hay ACB đắt hơn?
Thông thường ACB có chi phí cao hơn MCCB, nhưng mức giá thực tế phụ thuộc hãng, dòng định mức, khả năng cắt, trip unit, phụ kiện và cấu hình fixed/withdrawable.
