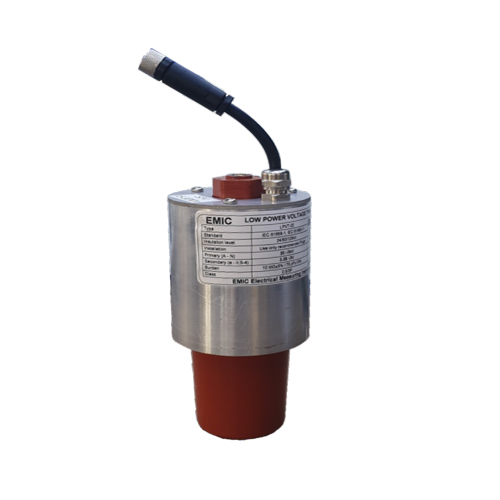

BIẾN ĐIỆN ÁP CÔNG SUẤT THẤP (LOW POWER VOLTAGE TRANSFORMER) LPVT-22

Biến điện áp công suất thấp LPVT là gì?

LPVT là viết tắt của Low Power Voltage Transformer, có thể hiểu là biến điện áp công suất thấp dùng trong hệ thống đo lường điện. Theo hệ thống thuật ngữ IEC, LPVT thuộc nhóm Low-Power Instrument Transformer – LPIT, trong đó LPVT đảm nhiệm chức năng đo điện áp. LPIT có thể truyền tín hiệu đầu ra công suất thấp dạng tương tự hoặc số đến thiết bị đo, công tơ, thiết bị bảo vệ hoặc điều khiển.

Với LPVT-22, tài liệu EMIC xác định thiết bị được sử dụng trong mạng lưới trung thế cho các nhiệm vụ như đo lường, bảo vệ và phân tích chất lượng điện. Điểm đáng chú ý là thiết bị dựa trên nguyên lý bộ chia điện trở thay vì sử dụng lõi sắt từ như nhiều biến điện áp điện từ truyền thống.

Đây là một khác biệt quan trọng khi lựa chọn thiết bị cho các hệ thống đo lường và bảo vệ hiện đại, đặc biệt ở những vị trí cần thiết bị nhỏ gọn và tín hiệu đầu ra điện áp thấp.

Nguyên lý hoạt động của LPVT-22

Theo catalog của nhà sản xuất, biến điện áp công suất thấp LPVT-22 hoạt động dựa trên nguyên lý phân áp điện trở. Về nguyên tắc, bộ chia điện áp tạo ra một phần điện áp có tỷ lệ xác định so với điện áp đặt lên toàn bộ bộ chia. Khái niệm voltage divider trong IEC cũng mô tả thiết bị sử dụng điện trở, điện cảm, điện dung hoặc sự kết hợp của các thành phần này nhằm thu được một phần điện áp mong muốn.

Sơ đồ đấu dây của LPVT-22 thể hiện hai thành phần điện trở R1 và R2, đầu cao áp A và đầu N nối đất. Tín hiệu điện áp thấp được đưa ra thông qua cáp kết nối với đầu ra dạng RJ45 hoặc plug-in M8 tùy cấu hình.

Việc không sử dụng mạch từ giúp LPVT-22 có đặc tính tuyến tính trên phạm vi rộng. Đây cũng là nền tảng để sản phẩm hướng đến những ứng dụng đo lường và bảo vệ trong hệ thống điện trung thế thế hệ mới.

Thông số kỹ thuật nổi bật của LPVT-22

Theo tài liệu kỹ thuật chính thức do EMIC công bố, LPVT-22 có các thông số đáng chú ý sau:

Các giá trị có dấu “…” trong catalog cho thấy sản phẩm có thể có nhiều cấu hình. Khi lựa chọn thực tế, người dùng nên xác nhận chính xác mã hàng và thông số theo yêu cầu của hệ thống thay vì mặc định mọi LPVT-22 đều có cùng một cấu hình.

LPVT-22 đáp ứng những tiêu chuẩn nào?

Đối với thiết bị đo lường sử dụng trong mạng trung thế, tiêu chuẩn kỹ thuật là yếu tố cần được xem xét kỹ khi thiết kế và lựa chọn thiết bị.

Theo tài liệu EMIC, LPVT-22 được sản xuất theo các tiêu chuẩn:

IEC 61869-1; IEC 61869-6; IEC 61869-11 và IEC 60044-7.

Trong đó, IEC 61869-6 đề cập các yêu cầu bổ sung đối với nhóm Low-Power Instrument Transformers, còn IEC 61869-11 áp dụng các yêu cầu bổ sung cho low-power passive voltage transformers.

Catalog cũng cho biết LPVT-22 phù hợp lắp đặt với các chi tiết theo EN 50180, EN 50181 và IEC 60137, hỗ trợ việc tích hợp hoặc retrofit trong mạng điện trung thế.

Ưu điểm đáng chú ý của biến điện áp công suất thấp LPVT-22

Một trong những ưu điểm quan trọng của LPVT-22 nằm ở thiết kế không sử dụng lõi sắt từ. Theo tài liệu sản phẩm, cấu trúc dựa trên bộ chia điện trở giúp giảm kích thước, tăng mức độ an toàn và mở rộng phạm vi chức năng của thiết bị.

Bên cạnh đó, sản phẩm có khả năng làm việc trong khoảng nhiệt độ -25°C đến +80°C, trong khi nhiệt độ lưu kho cho phép từ -40°C đến +80°C. LPVT-22 còn được tích hợp bộ chống quá áp bên trong (Internal Surge Arrester).

Thiết bị hỗ trợ các cấp chính xác 0.5, 1 và 3P, nhờ đó có thể phục vụ những yêu cầu khác nhau về đo lường và bảo vệ tùy cấu hình hệ thống.

Khả năng lắp đặt và kết nối của LPVT-22

Một ưu điểm thực tế khác của Low Power Voltage Transformer LPVT-22 là khả năng tương thích với nhiều giải pháp plug trung thế.

Catalog liệt kê một số loại plug tương thích như RSTI của TE/Raychem, DTS của Eaton, CC/CB-24 của NKT, 3M 9xEE của 3M và CTS/CTKS của Cellpack. Chiều dài cáp kết nối có các lựa chọn như 1 m, 2 m và 5 m.

Khả năng này đặc biệt hữu ích trong các dự án cải tạo hoặc nâng cấp hệ thống hiện hữu, nơi yêu cầu về kích thước, kiểu đầu nối và phương án tích hợp có thể khác nhau giữa từng tủ điện và thiết bị đóng cắt.

Ứng dụng của biến điện áp công suất thấp LPVT

Với đặc tính kỹ thuật trên, LPVT-22 được định hướng sử dụng trong mạng điện trung thế, đặc biệt cho ba nhóm chức năng chính gồm đo lường điện áp, bảo vệ hệ thống và giám sát/phân tích chất lượng điện.

Trong thực tế, thiết bị có thể được xem xét cho hệ thống tủ điện trung thế, hệ thống giám sát và điều khiển, các giải pháp số hóa trạm điện hoặc các dự án retrofit cần đưa tín hiệu điện áp mức thấp đến thiết bị đo, bảo vệ hay điều khiển tương thích.

IEC cũng định nghĩa LPIT là nhóm máy biến đổi đo lường có thể cung cấp tín hiệu công suất thấp đến thiết bị đo lường, công tơ, thiết bị bảo vệ hoặc điều khiển. Điều này cho thấy LPVT là một thành phần phù hợp với xu hướng phát triển hệ thống đo lường và bảo vệ điện hiện đại.

Cần lưu ý gì khi lựa chọn LPVT-22?

Khi lựa chọn biến điện áp công suất thấp LPVT-22, không nên chỉ dựa vào điện áp lưới. Kỹ sư hoặc đơn vị thiết kế cần đồng thời kiểm tra điện áp sơ cấp danh định, điện áp đầu ra, cấp chính xác, tải danh định, kiểu plug, chiều dài cáp, yêu cầu bảo vệ và điều kiện môi trường.

Đặc biệt, tín hiệu thứ cấp của LPVT-22 ở mức điện áp thấp và tải đầu ra được quy định theo thông số riêng. Vì vậy, thiết bị nhận tín hiệu phải có đầu vào tương thích với LPVT. Không nên tự ý thay thế trực tiếp VT truyền thống bằng LPVT nếu chưa kiểm tra sự tương thích của relay, công tơ, thiết bị đo hoặc hệ thống điều khiển.

Đối với dự án thực tế, nên cung cấp sơ đồ hệ thống, điện áp vận hành, loại tủ/plug, thiết bị nhận tín hiệu và yêu cầu đo lường – bảo vệ để lựa chọn đúng cấu hình.
